12-30vdc 316l Drukomvormer van roestvrij staal Drukomvormer van lucht
Product Details
| Model nr.: | BP170 | Stroomvoorziening: | 12-30VDC |
|---|---|---|---|
| Uitgangssignaal: | 4-20ma | Gewicht: | 0.5 kg |
| Huismateriaal: | 304 S.S | Druktype: | Meting van de druk, absolute druk, verzegelde druk |
| Transportpakket: | Standaard exportverpakking met karton | Oorsprong: | China |
| HS-code: | 9026201090 | Levering vermogen: | 2000PCS/Month |
| Structuretype: | Diffuse siliciumdrukzender | Metingsmedium: | gas of vloeistof |
| Genauigheidsgraad: | 0.25G,0.5G | ||
| Markeren |
316l drukomvormer van roestvrij staal,12VDC-drukomvormer van roestvrij staal,30VDC-luchtdrukomvormer |
||
Product Description

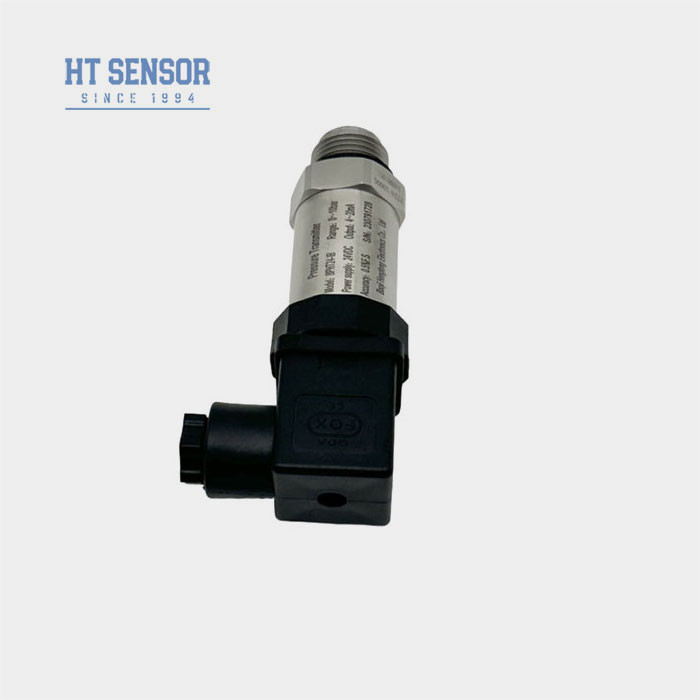

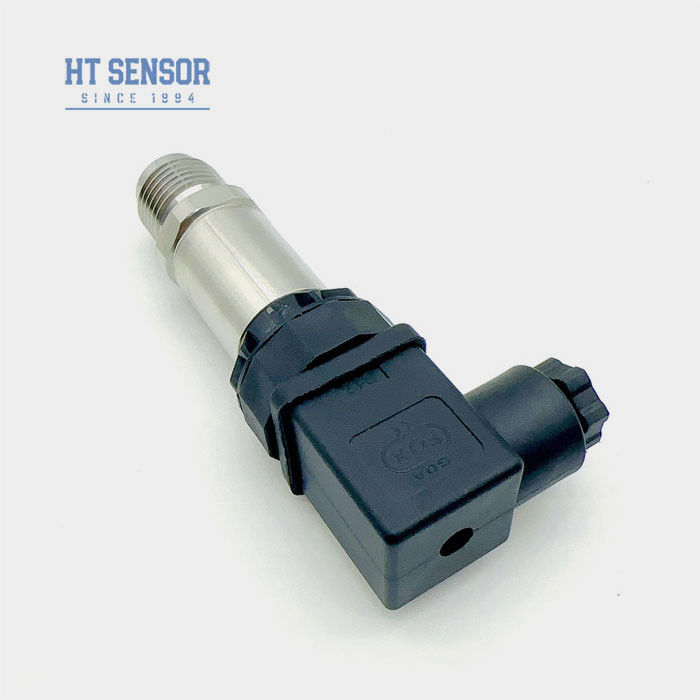

BP170 Druktransmitter
Invoering van de drukzender:
BP170 drukzender maakt gebruik van de HT-serie silicium drukweerstandde isolatie olie gevulde kern als signaalmetingselement.Het circuit bevindt zich in een roestvrijstalen behuizing, waardoor het sensorsignaal inhet product is onderworpen aan strenge tests en verouderingscreening op onderdelen, halffabricaten en eindproducten,een stabiele en betrouwbare prestaties te garanderen;
Productkenmerken:
1Breed meetbereik, roestvrij staalconstructie, uiteenlopende drukinterfaces
2Compact en licht ontwerp
3. nul- en volwaardig verstelbaar
4. Hooggeprecieze, volledig roestvrij staal structuur
5.Verstelbare nul- en volle schaal
Toepassingen:
1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
2. Toegepaste in de scheepvaart- en luchtvaartindustrie
3Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
4Gebruikt in hydraulische en pneumatische besturingssystemen
| Prestatieparameters | |
| Meetbereik | 0kPa ~ 10kPa...10MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 00,1% FS |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 1 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC |

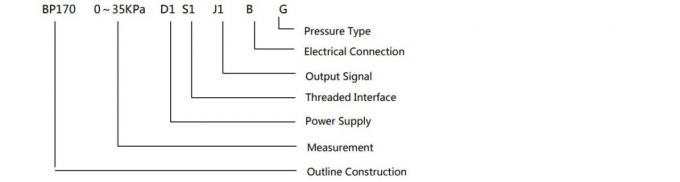

Voorbeelden van selectie:
Tips voor het bestellen:
2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening voor de zender niet lager zijn dan 20 VDC.
4Om de betrouwbare werking van het product te waarborgen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber bedraagt -20oC tot 250oC. Wanneer de werktemperatuur van het product onder -20oC ligt, is het noodzakelijk een EPDM-O-ringverzegeling te kiezen.
| Bestelgids: | |||||||||
| BP170X | Analoogdruktransmitter | ||||||||

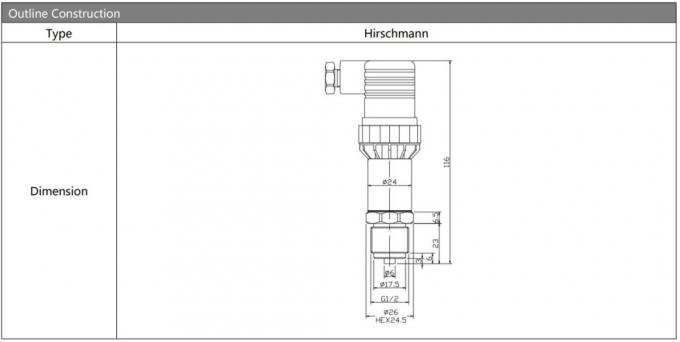

| Code | Ontwerp van de structuur | ||||||||
| 5 | Packard-prop | 6 | Verzegelde directe uitgangskabel 1,5 meter | ||||||
| 7 | Mini-Hirschmann-connector | 8 | Grote Hirschmann-connector | ||||||
| Meetbereik | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa of MPa |
X: Toont het werkelijke meetbereik aan | ||||||||
| Code | Stroomvoorziening | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | andere | ||||||||
| Code | Uitgangssignaal | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Code | Drukverbinding | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | andere ((¢50.4 Flanke) | ||||||||

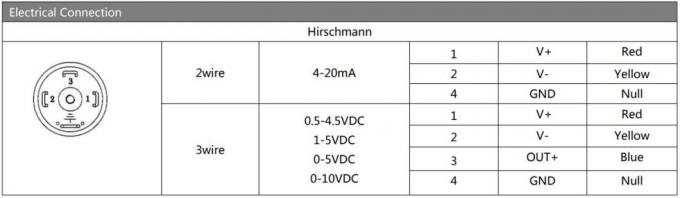

| Code | Elektrische aansluiting | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel afgesloten stopcontact 1,5 meter | ||||||||
| B4 | andere | ||||||||
| Code | Druktype | ||||||||
| G | Gewichtsdruk | ||||||||
| Een | Absolute druk | ||||||||
| S | Verzegelde referentiedruk | ||||||||
