Plaats van herkomst: | Baoji, China. |
---|---|
Merknaam: | HT sensor |
Certificering: | CE,RoHs,ISO9001 |
Modelnummer: | BP157 |
Min. bestelaantal: | 1 |
Prijs: | negotiable |
Verpakking Details: | Standaard exportpakket |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | Western Union, L/C, T/T |
Levering vermogen: | 5000 stuks per maand |
Model nr.: | BP157 | MATRIJS: | NOVA sensor die |
---|---|---|---|
Compensatietemperatuur: | -10~70℃ | Huismateriaal: | 304 S.S |
Druktype: | Meting van de druk, absolute druk, verzegelde druk | HS-code: | 9026201090 |
Metingsmedium: | gas of vloeistof | Genauigheidsgraad: | 00,25%, 0,5% |
Drukbereik: | 0kpa~10kpa...20MPa | IP-classificatie: | IP65 |
Markeren: | Hoog nauwkeurige druktransmittersensor IP65,Druktransmittersensor Industrieel RoH,Lucht- en waterdruksensor RoHs |

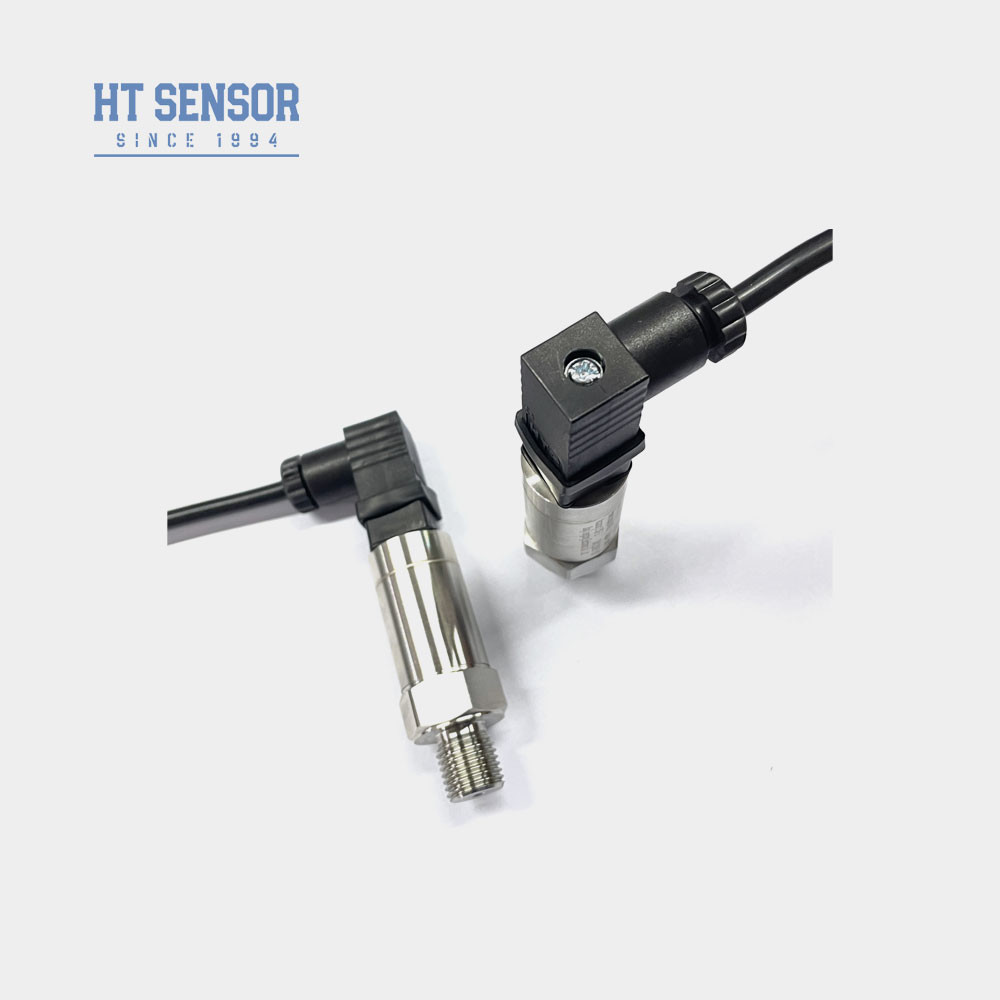

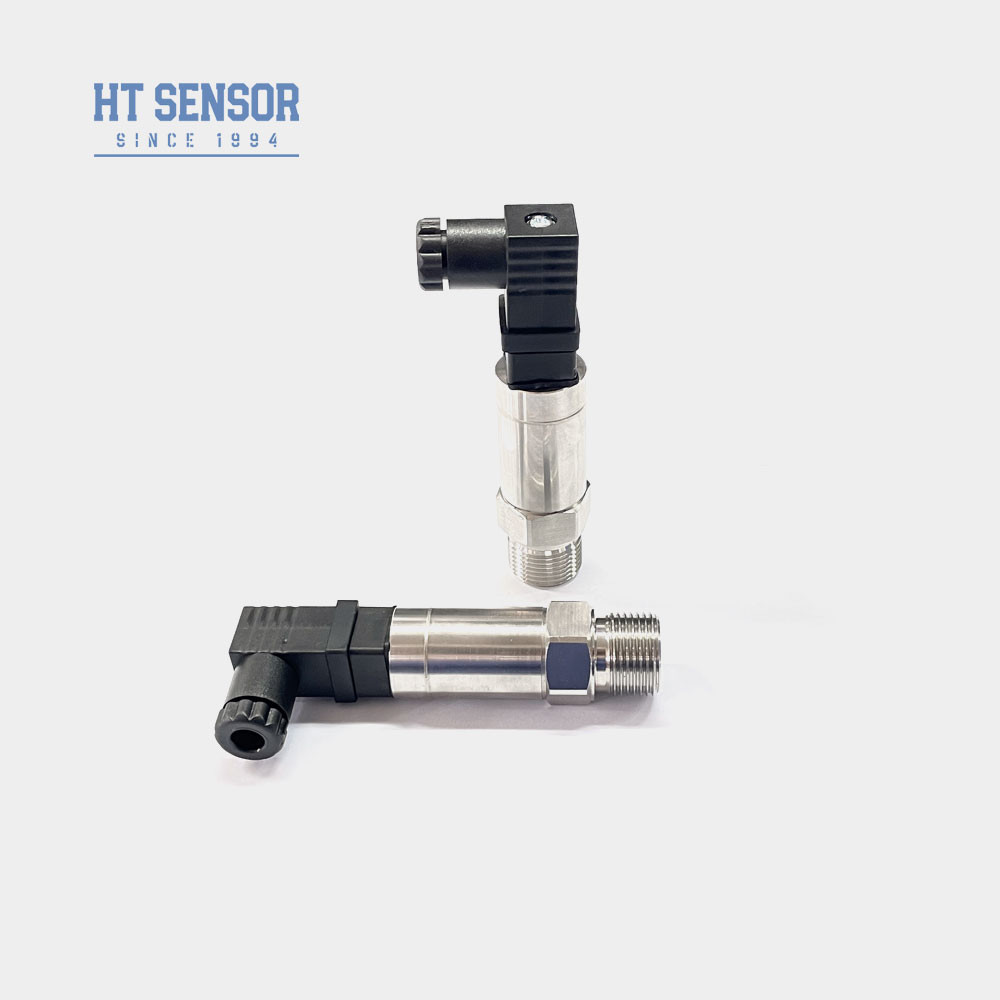

BP157 Druktransmitter
Invoering van drukgevoelige sensor:
De BP157-drukzender sensor gebruikt een HT-serie silicium drukbestendig isolatie membraan olie gevulde kern als zijn signaal meetelement.de signaalverwerkingscircuits zetten het sensorsignaal om in een standaarduitgangssignaalDoor middel van uitgebreide tests en verouderingsscreening van onderdelen, halffabrikaten en eindproducten garandeert dit product een stabiele en betrouwbare prestaties.,het waarborgen van de veiligheid en efficiëntie van industriële activiteiten. Het zorgt voor nauwkeurige drukmetingen, waardoor de veiligheid en efficiëntie van industriële werkzaamheden worden gewaarborgd.
Productkenmerkenvan een druktransmittersensor:
1Breed meetbereik, roestvrij staalconstructie, uiteenlopende drukinterfaces
2. IP65 beschermingsniveau roestvrijstalen structuur
3. nul- en volwaardig verstelbaar
4. Hooggeprecieze, volledig roestvrij staal structuur
Toepassingenvan een druktransmittersensor:
1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
2. Toegepaste in de scheepvaart- en luchtvaartindustrie
3Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
4Gebruikt in hydraulische en pneumatische besturingssystemen
Prestatieparameters: | |
Meetbereik | 0kPa ~ 10kPa...5MPa |
Druktype | Meting van de druk, absolute druk, verzegelde druk |
Overbelasting | ≤ 1,5 keer het nominale bereik |
Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
Frequentie-respons | 2.4Khz |
Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
Werktemperatuur | -20 °C tot 80 °C |
Bergingstemperatuur | -40°C tot 120°C |
Vibratie | 10 g,55 Hz ~ 2 kHz |
Huismateriaal | 304,316L |
Materiaal van het diafragma | 316L |
Isolatieweerstand | 100MΩ 100VDC |
Explosiebestendige classificatie | Ex db IIC T6 Gb |
Beschermingscategorie | IP65 |
O-ring zegel | Fluorrubber |
Gewicht | ~ 0,05 kg |
Uitgangssignaal | Voedingsspanning | Uitvoertype |
4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
0~10/20mA | 3 draad |
|
0/1 tot en met 5 V | ||
0/1 ~ 10V | ||
0.5 tot en met 4,5 V | 5VDC |
Voorbeelden van selectie: |
Tips voor het bestellen: |
Bestelgids: | |||||||||
BP15X | Analoogdruktransmitter | ||||||||
Code | Ontwerp van de structuur | ||||||||
5 | Packard-prop | 6 | Verzegelde directe uitgangskabel 1,5 meter | ||||||
7 | Mini-Hirschmann-connector | 8 | Grote Hirschmann-connector | ||||||
Meetbereik | 0kPa ~ 10kPa...5MPa | ||||||||
(0-X) Kpa of MPa |
X: Toont het werkelijke meetbereik aan | ||||||||
Code | Stroomvoorziening | ||||||||
D1 | 24VDC | ||||||||
D2 | 5VDC | ||||||||
D3 | andere | ||||||||
Code | Uitgangssignaal | ||||||||
S1 | 4~20mADC | S5 | 0~20mADC | ||||||
S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
S4 | 0~10mADC | ||||||||
Code | Drukverbinding | ||||||||
J1 | M20x1.5 | ||||||||
J2 | G1/2 | ||||||||
J3 | G1/4 | ||||||||
J4 | 7/16-20UNF | ||||||||
J5 | andere ((¢50.4 Flanke) | ||||||||
Code | Elektrische aansluiting | ||||||||
B1 | Hirschmann | ||||||||
B2 | PG7 | ||||||||
B3 | Kabel afgesloten stopcontact 1,5 meter | ||||||||
B4 | andere | ||||||||
Code | Druktype | ||||||||
G | Gewichtsdruk | ||||||||
Een | Absolute druk | ||||||||
S | Verzegelde referentiedruk |
