4-20ma Druktransmitter Sensor Bp157 OEM Diffuse Silicium Druktransmitter
Productdetails
| Model nr.: | BP157 | aangepast: | aangepast |
|---|---|---|---|
| Beschermingsclassificatie: | IP65 | Huismateriaal: | 304 S.S |
| Druktype: | Meting van de druk, absolute druk, verzegelde druk | Transportpakket: | Verpakking |
| Oorsprong: | Baoji, China | HS-code: | 9026209090 |
| Levering vermogen: | 2000 stuks per maand | Type: | Normale druktransmitter |
| Structuretype: | Diffuse siliciumdrukzender | Metingsmedium: | gas of vloeistof |
| Genauigheidsgraad: | 00,25%, 0,5%,00,3% | Drukbereik: | 0kpa~10kpa...20MPa |
| Monsters: | US$ 25/Piece 1 stuk (Min.Order) | ||
| Markeren |
4-20 ma druktransmittersensor,Druktransmittersensor Bp157,Bp157 Oem Diffuse Silicon Pressure Transmitter |
||
Productbeschrijving

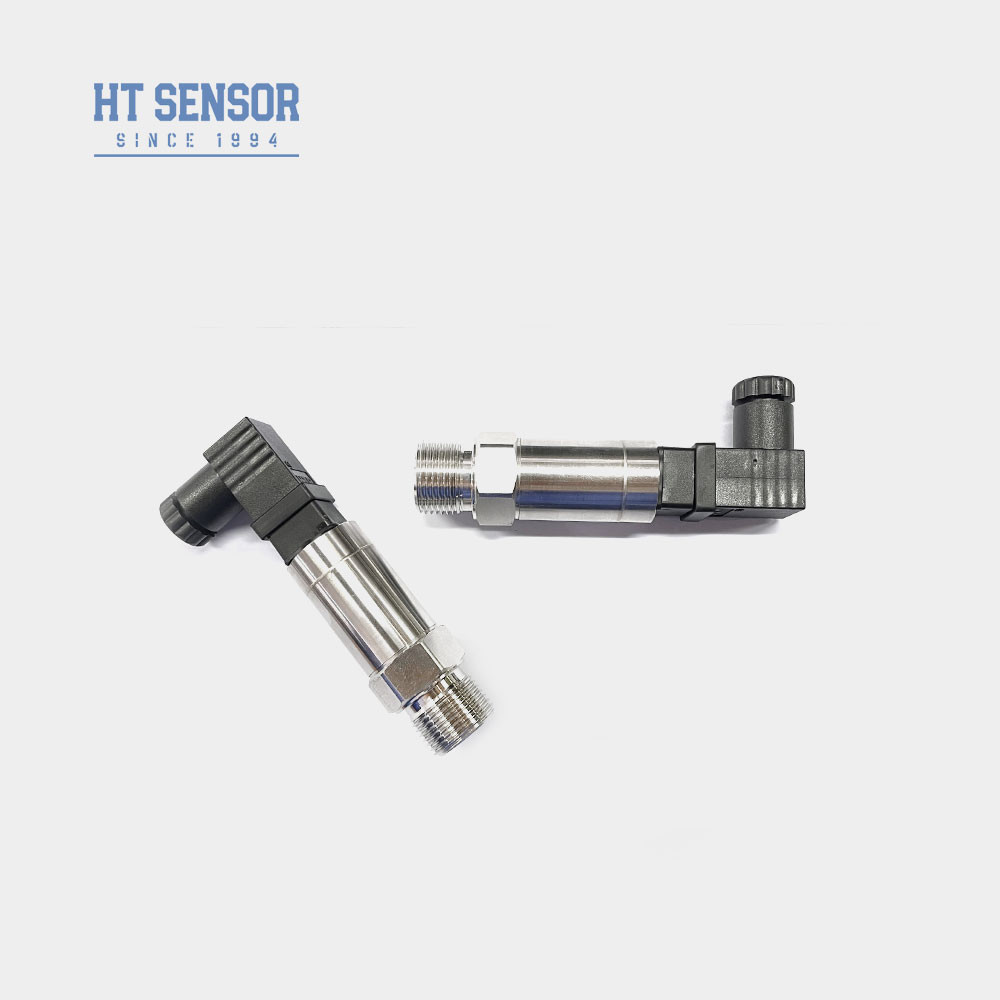

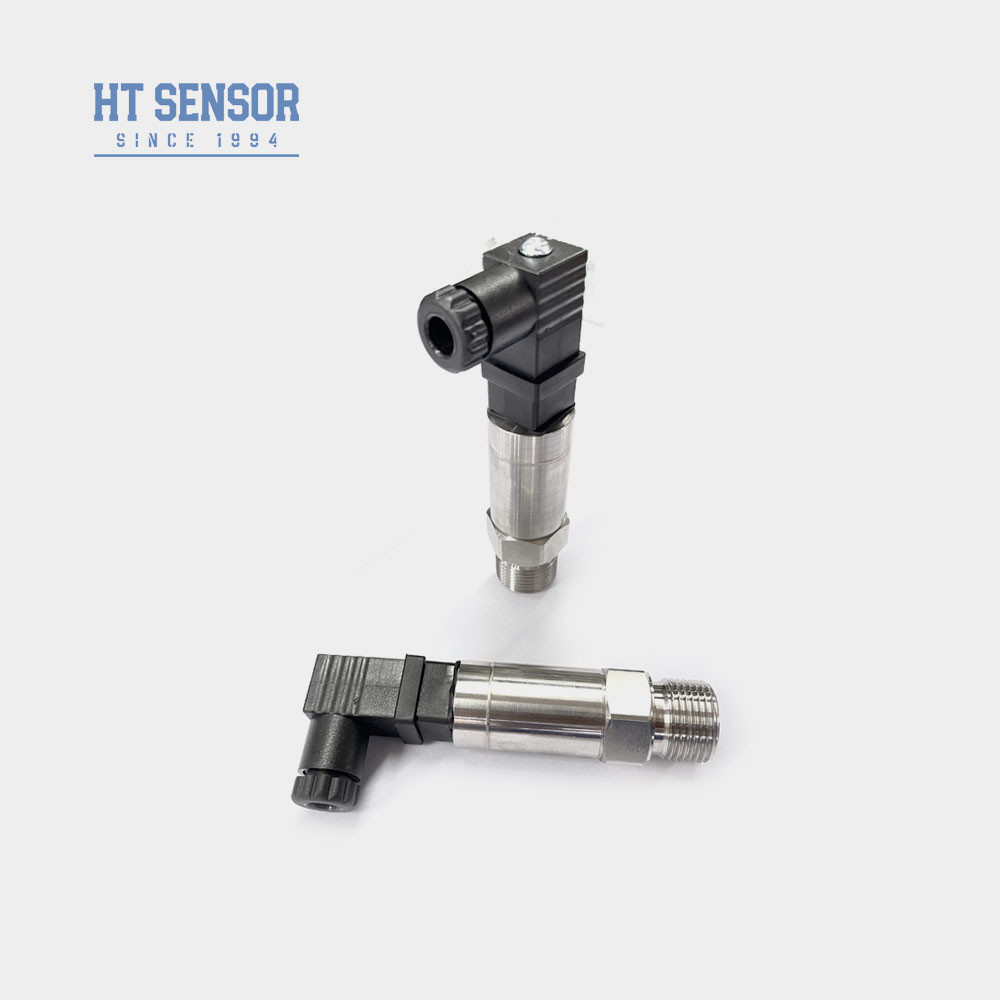

BP157 Druktransmittersensor
Invoering van de drukzender:
De BP157-druktransmittersensor maakt gebruik van de olie gevulde kern van de HT-serie silicium-drukbestendige isolatiemembraan als signaalmetingselement.Het signaalverwerkingscircuit bevindt zich in een roestvrijstalen behuizingHet product is onderworpen aan rigoureuze tests en verouderingsscreening van onderdelen, halffabricaten,en eindproducten om een stabiele en betrouwbare prestatie te garanderen.
Deze serie producten biedt een verscheidenheid aan bevestigingsdraad en elektrische aansluiting voor de keuze van klanten.
Productkenmerken van de druksensor:
1Breed meetbereik, roestvrij staalconstructie, uiteenlopende drukinterfaces
2. IP65 beschermingsniveau roestvrijstalen structuur
3. nul- en volwaardig verstelbaar
4. Hooggeprecieze, volledig roestvrij staal structuur
Toepassingen van de druksensor:
1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
2. Toegepaste in de scheepvaart- en luchtvaartindustrie
3Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
4Gebruikt in hydraulische en pneumatische besturingssystemen
| Prestatieparameters: | |
| Meetbereik | 0kPa ~ 10kPa...10MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,05 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC |

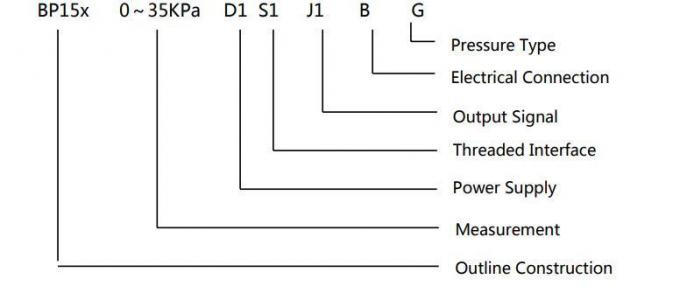

| Voorbeelden van selectie: |
| Tips voor het bestellen: |
2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening voor de zender niet lager zijn dan 20 VDC.
4Om de betrouwbare werking van het product te waarborgen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber bedraagt -20oC tot 250oC. Wanneer de werktemperatuur van het product onder -20oC ligt, is het noodzakelijk een EPDM-O-ringverzegeling te kiezen.
6. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt deze geleverd met polyethyleen kabelmateriaal.Gelieve het in de volgorde te specificeren.
7Voor speciale eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.
| Bestelgids: | |||||||||
| BP15X | Analoogdruktransmitter | ||||||||

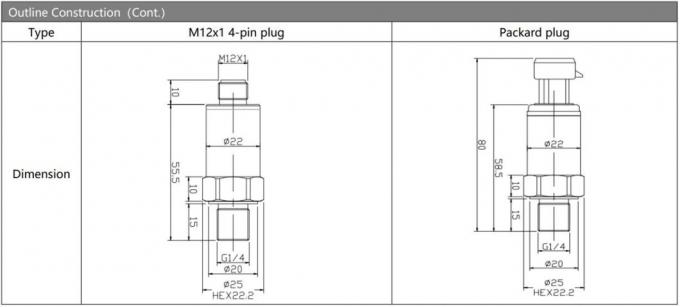

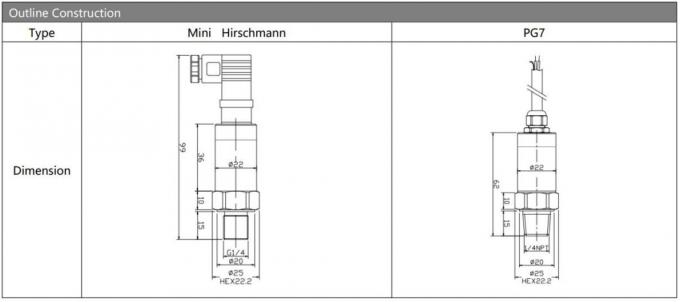

| Code | Ontwerp van de structuur | ||||||||
| 5 | Packard-prop | 6 | Verzegelde directe uitgangskabel 1,5 meter | ||||||
| 7 | Mini-Hirschmann-connector | 8 | Grote Hirschmann-connector | ||||||
| Meetbereik | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa of MPa |
X: Toont het werkelijke meetbereik aan | ||||||||
| Code | Stroomvoorziening | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | andere | ||||||||
| Code | Uitgangssignaal | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Code | Drukverbinding | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | andere ((¢50.4 Flanke) | ||||||||

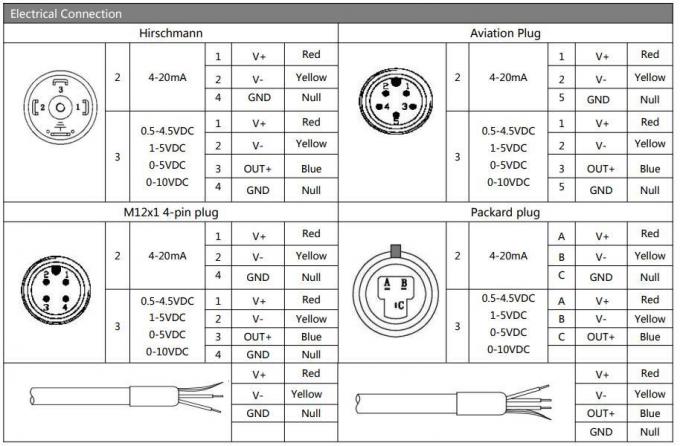

| Code | Elektrische aansluiting | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel afgesloten stopcontact 1,5 meter | ||||||||
| B4 | andere | ||||||||
| Code | Druktype | ||||||||
| G | Gewichtsdruk | ||||||||
| Een | Absolute druk | ||||||||
| S | Verzegelde referentiedruk | ||||||||
Vragen:
V: Hoe lang gaat u me antwoorden?
A: Wij nemen zo snel mogelijk contact met u op, maar binnen 12 uur
K: Kan ik wat monsters krijgen?
A: Ja, de bestelling is beschikbaar voor kwaliteitscontrole en markttest.
V: Hoe snel kunt u uw productie regelen?
A: Zodra u uw bestelling heeft ontvangen en de vooruitbetaling heeft ontvangen, wordt de productie onmiddellijk gestart.
Wat is de levertijd?
A: Het duurt meestal ongeveer 3-5 werkdagen voor kleine bestelling en 10-15 dagen voor grote bestelling.
V: Welke certificaten heeft u?
A:ISO9000, CE, explosiebestendige certificering, RoHs klaar.
de door derden afgegeven certificering kan ook worden aangeboden.
V: Mag ik uw fabriek bezoeken?
Vlieg naar Xian Yang luchthaven.
V: Wat zijn uw garantievoorwaarden?
A: We bieden 18 maanden garantie.
Q: Kun je OEM & Customized service leveren?
A: Ja, OEM en ODM zijn beide beschikbaar, we hebben de professionele R & D-afdeling die professionele oplossingen voor u kan bieden.
