Plaats van herkomst: | Baoji, China. |
---|---|
Merknaam: | HT sensor |
Certificering: | CE,RoHs,ISO9001 |
Modelnummer: | BP157 |
Min. bestelaantal: | 1 |
Prijs: | negotiable |
Verpakking Details: | Standaard exportpakket |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | Western Union, L/C, T/T |
Levering vermogen: | 5000 stuks per maand |
Model nr.: | BP157 | Stroomvoorziening: | 12-30VDC |
---|---|---|---|
Uitgangssignaal: | 4-20mA/ 0-10VDC | Compensatietemperatuur: | -10~70℃ |
Huismateriaal: | 304 S.S | Druktype: | Meting van de druk, absolute druk, verzegelde druk |
Transportpakket: | Standaard exportverpakking met karton | gevoelig element: | De Sensor van de siliciumdruk |
Oorsprong: | Baoji, China | HS-code: | 9026209090 |
Structuretype: | Gelast type | Metingsmedium: | Vloeistof |
Genauigheidsgraad: | 00,25%,00,5% | Drukbereik: | 0kpa~10kpa...20MPa |
IP-classificatie: | IP65 | ||
Markeren: | OEM industriële druksensor 4ma,Industriële druksensor 4ma-uitgang,20ma Uitgang Druktransmitter van roestvrij staal |

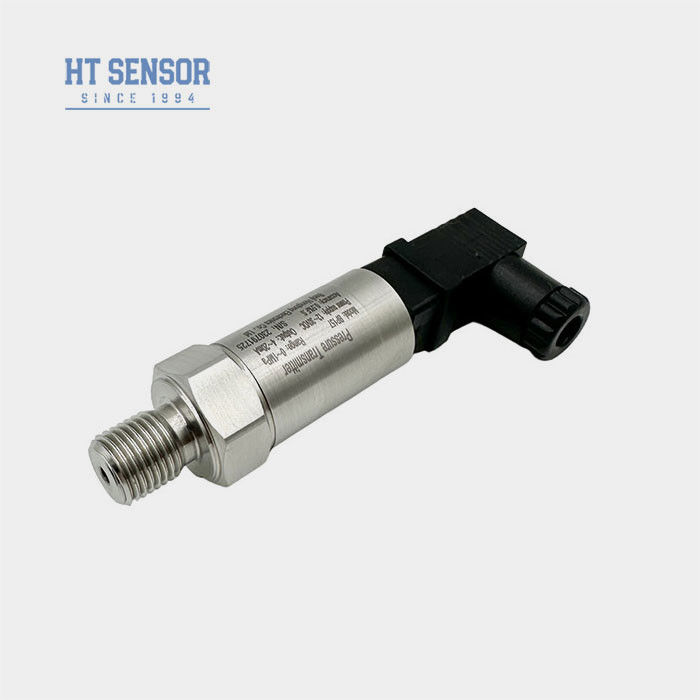

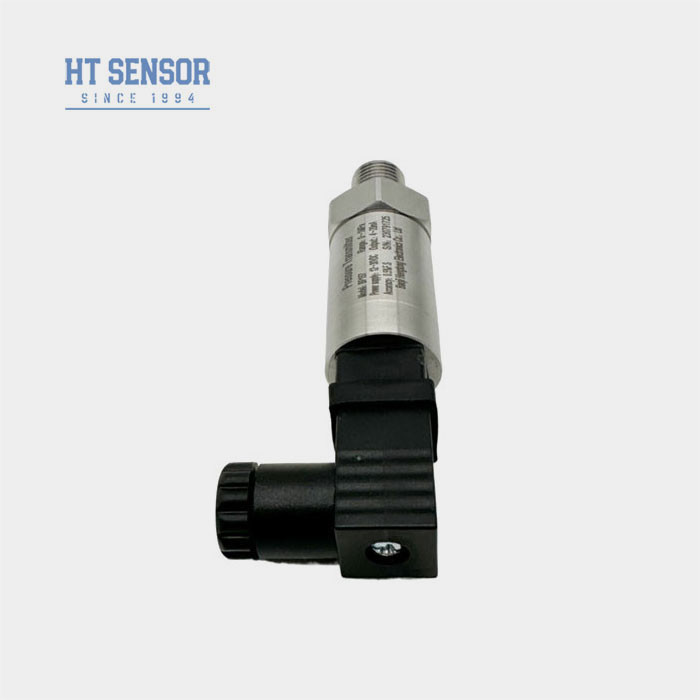

BP157 Druktransmitter
Inleiding van industriële druksensoren:
BP157-druksensor maakt gebruik van de HT-serie silicium drukbestendige isolatie membraan olie gevulde kern als signaal meetelement.Het signaalverwerkingscircuit bevindt zich in een roestvrijstalen behuizingHet product is onderworpen aan rigoureuze tests en verouderingsscreening van onderdelen, halffabricaten,en eindproducten om een stabiele en betrouwbare prestatie te garanderen.
Productkenmerkenf Industriële druksensor:
1Breed meetbereik, roestvrij staalconstructie, uiteenlopende drukinterfaces
2. IP65 beschermingsniveau roestvrijstalen structuur
3. nul- en volwaardig verstelbaar
4. Hooggeprecieze, volledig roestvrij staal structuur
Toepassingenof Industriële druksensor:
1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
2. Toegepaste in de scheepvaart- en luchtvaartindustrie
3Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
4Gebruikt in hydraulische en pneumatische besturingssystemen
Prestatieparameters: | |
Meetbereik | 0kPa ~ 10kPa...20MPa |
Druktype | Meting van de druk, absolute druk, verzegelde druk |
Overbelasting | ≤ 1,5 keer het nominale bereik |
Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
Frequentie-respons | 2.4Khz |
Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
Werktemperatuur | -20 °C tot 80 °C |
Bergingstemperatuur | -40°C tot 120°C |
Vibratie | 10 g,55 Hz ~ 2 kHz |
Huismateriaal | 304,316L |
Materiaal van het diafragma | 316L |
Isolatieweerstand | 100MΩ 100VDC |
Explosiebestendige classificatie | Ex db IIC T6 Gb |
Beschermingscategorie | IP65 |
O-ring zegel | Fluorrubber |
Gewicht | ~ 0,05 kg |

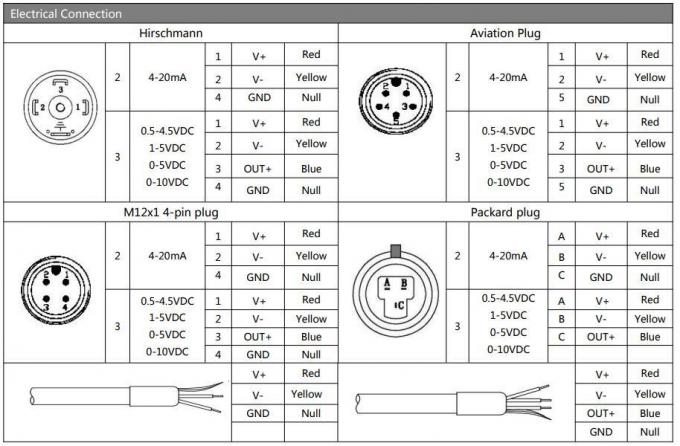

Uitgangssignaal | Voedingsspanning | Uitvoertype |
4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
0~10/20mA | 3 draad |
|
0/1 tot en met 5 V | ||
0/1 ~ 10V | ||
0.5 tot en met 4,5 V | 5VDC |

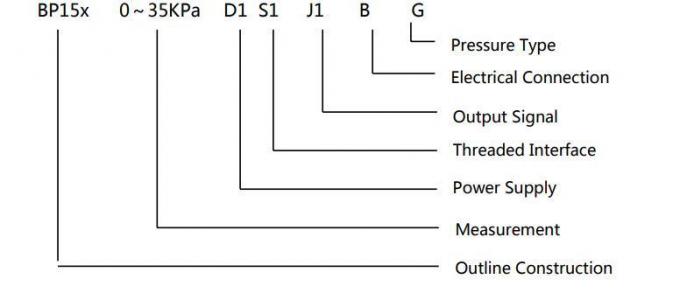

Voorbeelden van selectie |
Bestelgids: | |||||||||
BP15X | Analoogdruktransmitter | ||||||||

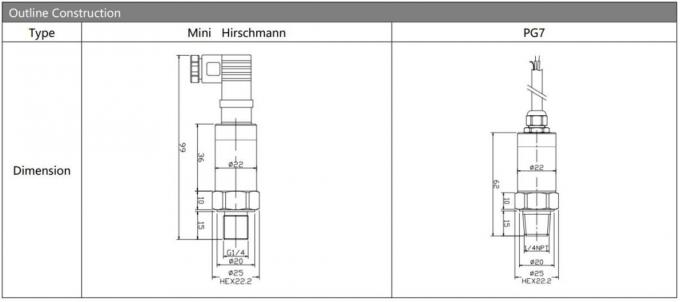

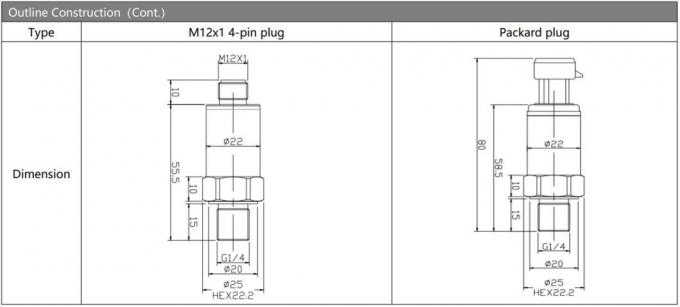

Code | Ontwerp van de structuur | ||||||||
5 | Packard-prop | 6 | Verzegelde directe uitgangskabel 1,5 meter | ||||||
7 | Mini-Hirschmann-connector | 8 | Grote Hirschmann-connector | ||||||
Meetbereik | 0kPa ~ 10kPa...5MPa | ||||||||
(0-X) Kpa of MPa |
X: Toont het werkelijke meetbereik aan | ||||||||
Code | Stroomvoorziening | ||||||||
D1 | 24VDC | ||||||||
D2 | 5VDC | ||||||||
D3 | andere | ||||||||
Code | Uitgangssignaal | ||||||||
S1 | 4~20mADC | S5 | 0~20mADC | ||||||
S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
S4 | 0~10mADC | ||||||||
Code | Drukverbinding | ||||||||
J1 | M20x1.5 | ||||||||
J2 | G1/2 | ||||||||
J3 | G1/4 | ||||||||
J4 | 7/16-20UNF | ||||||||
J5 | andere ((¢50.4 Flanke) | ||||||||
Code | Elektrische aansluiting | ||||||||
B1 | Hirschmann | ||||||||
B2 | PG7 | ||||||||
B3 | Kabel afgesloten stopcontact 1,5 meter | ||||||||
B4 | andere | ||||||||
Code | Druktype | ||||||||
G | Gewichtsdruk | ||||||||
Een | Absolute druk | ||||||||
S | Verzegelde referentiedruk |
