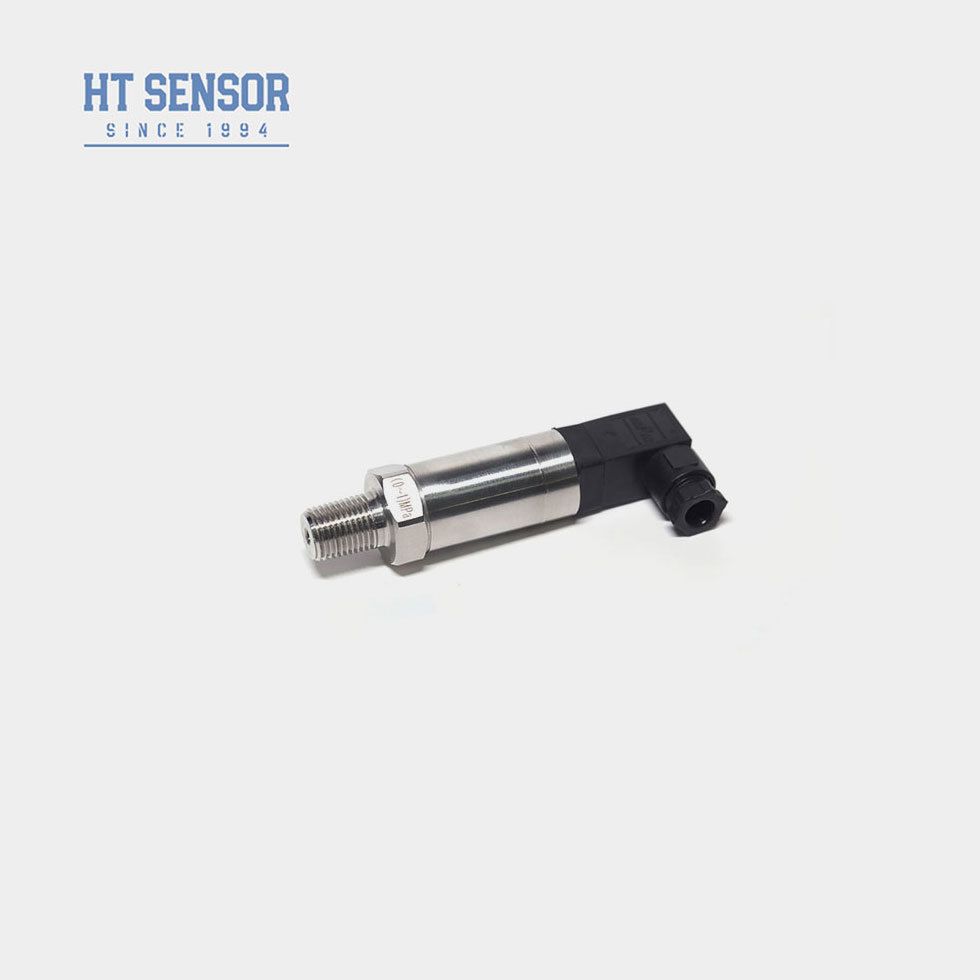

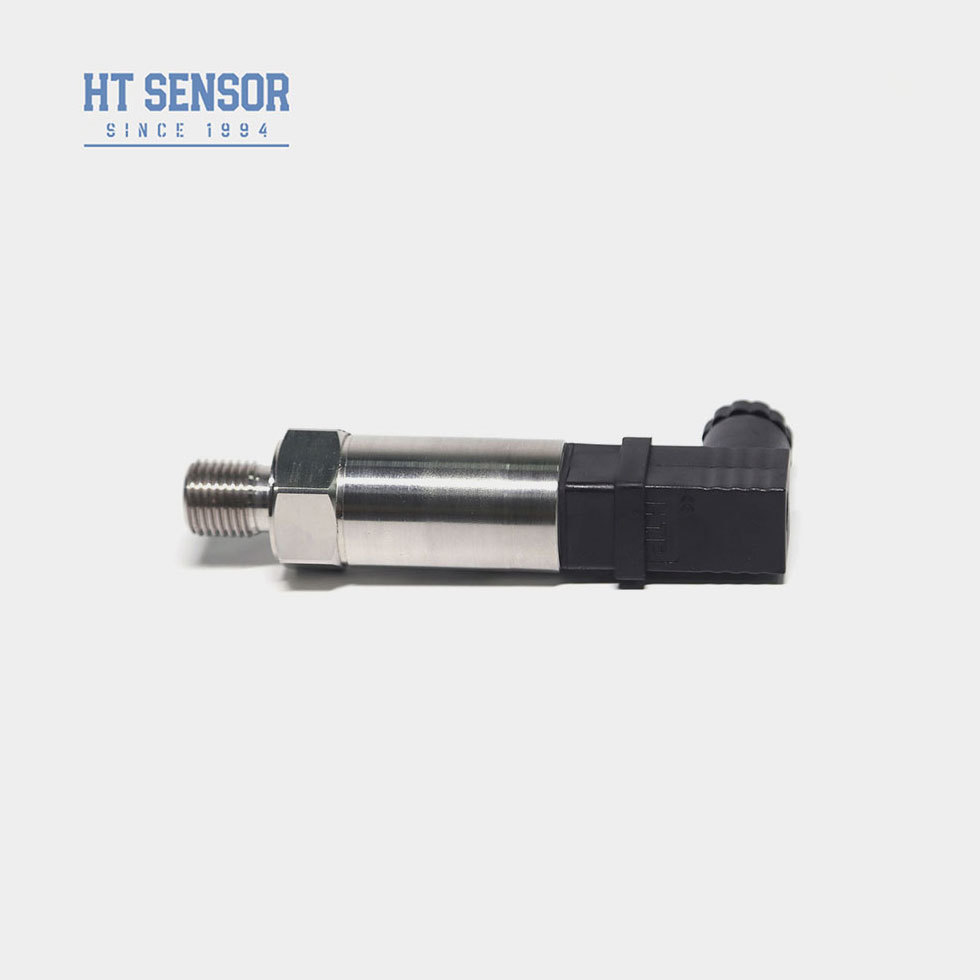

BP157 Silicon Diaphragm Druk sensor Roestvrij staal Drukomvormer 4-20mA
Product Details
| Modelnr.: | BP157 | voeding: | 12-30VDC |
|---|---|---|---|
| Uitgangssignaal: | 4-20 mA | Compensatietemperatuur: | -10 ~ 70 ℃/Aangepast |
| Druktype: | Meting van de druk, absolute druk, verzegelde druk | Materiaal behuizing: | 304/316L |
| Transportpakket: | Standaard exportverpakking met karton | Detectie -element: | Diffuse siliciumdruksensor |
| Oorsprong: | Baoji, China | Hs-code: | 9026201090 |
| Levering vermogen: | 2000pcs/maand | Meetmedium: | vloeistof of gas |
| Nauwkeurigheidsgraad: | 00,25%,00,5% | Drukbereik: | 0kpa~10kpa...20MPa |
| IP-beoordeling: | IP65 | ||
| Markeren |
BP157 Siliciumdiafragma druk sensor,4-20mA Silicon Diaphragm Druk sensor,Druksomvormer van roestvrij staal 4-20mA |
||
Product Description
HENGGTONG BP157 VLEESTEEL OEM SILICON druk sensor
BP157 Druktransmitter
Inleiding van de siliciumdruksensor:
BP157 siliconen druksensormaakt gebruik van de met olie gevulde kern van het drukbestendige siliciummembraan van de HT-serie als signaalmetingselement. Het signaalverwerkingscircuit bevindt zich in een roestvrijstalen behuizing,omzetting van het sensorsignaal in een standaarduitgangssignaalHet product is onderworpen aan strenge tests en verouderingsscreening van componenten, halffabrikaten en eindproducten om een stabiele en betrouwbare prestatie te garanderen.
Productkenmerken
1Breed meetbereik, roestvrij staalconstructie, uiteenlopende drukinterfaces
2. IP65 beschermingsniveau roestvrijstalen structuur
3. nul- en volwaardig verstelbaar
4. Hooggeprecieze, volledig roestvrij staal structuur
Toepassingen:
1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
2. Toegepaste in de scheepvaart- en luchtvaartindustrie
3Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
4Gebruikt in hydraulische en pneumatische besturingssystemen
|
Prestatieparameters:
|
|
| Meetbereik | 0kPa ~ 10kPa...20MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,05 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC |
| Tips voor het bestellen: |
1.Meetbereik: Bepaal het vereiste drukmeetbereik, d.w.z. de te meten minimale en maximale drukwaarden.Zorg ervoor dat het meetbereik van de geselecteerde diffuse siliciumdrukzender voldoet aan de eisen van de toepassing.
2. Uitgangssignaaltype: Bepaal het gewenste uitgangssignaaltype, zoals een analoog signaal (zoals 4-20mA of 0-10V) of een digitaal signaal (zoals RS485 of Modbus).Zorg ervoor dat het uitgangssignaal type van de zender die u kiest is compatibel met uw besturingssysteem of apparaat.
3. Nauwkeurigheidsvereisten: bepalen van de vereiste nauwkeurigheid van de drukmeting.Kies de diffuse siliciumdrukzender die past bij uw toepassingsbehoeften.
4Temperatuurbereik: overweeg het temperatuurbereik van de toepassingsomgeving om ervoor te zorgen dat de geselecteerde zender in dit temperatuurbereik goed kan werken.
5. Mediacompatibiliteit: Begrijp de eigenschappen van het te meten medium, zoals vloeistof of gas, en zorg ervoor dat de geselecteerde diffuse siliciumdrukzender compatibel is met dat medium.
6. Montage methode: Bepaal de montage methode van de zender, zoals flens montage, draad montage of andere methoden.
| Bestelgids: | |||||||||
| BP15X | Analoogdruktransmitter | ||||||||
| Code | Ontwerp van de structuur | ||||||||
| 5 | Packard-prop | 6 | Verzegelde directe uitgangskabel 1,5 meter | ||||||
| 7 | Mini-Hirschmann-connector | 8 | Grote Hirschmann-connector | ||||||
| Meetbereik | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa of MPa |
X: Toont het werkelijke meetbereik aan | ||||||||
| Code | Stroomvoorziening | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | andere | ||||||||
| Code | Uitgangssignaal | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Code | Drukverbinding | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | andere ((¢50.4 Flanke) | ||||||||
| Code | Elektrische aansluiting | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel afgesloten stopcontact 1,5 meter | ||||||||
| B4 | andere | ||||||||
| Code | Druktype | ||||||||
| G | Gewichtsdruk | ||||||||
| Een | Absolute druk | ||||||||
| S | Verzegelde referentiedruk | ||||||||
Vragen:
1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie tijd is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC netwerk isaltijd beschikbaar.
