Productbeschrijving

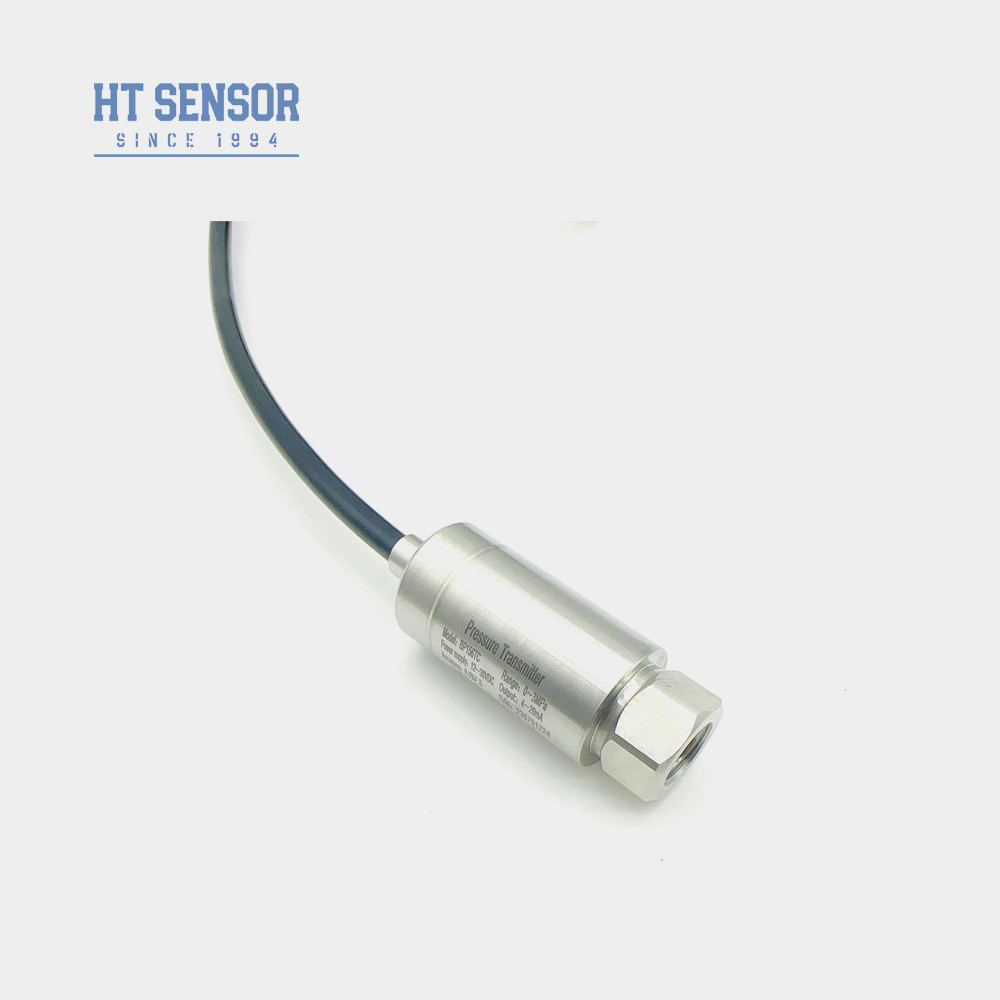

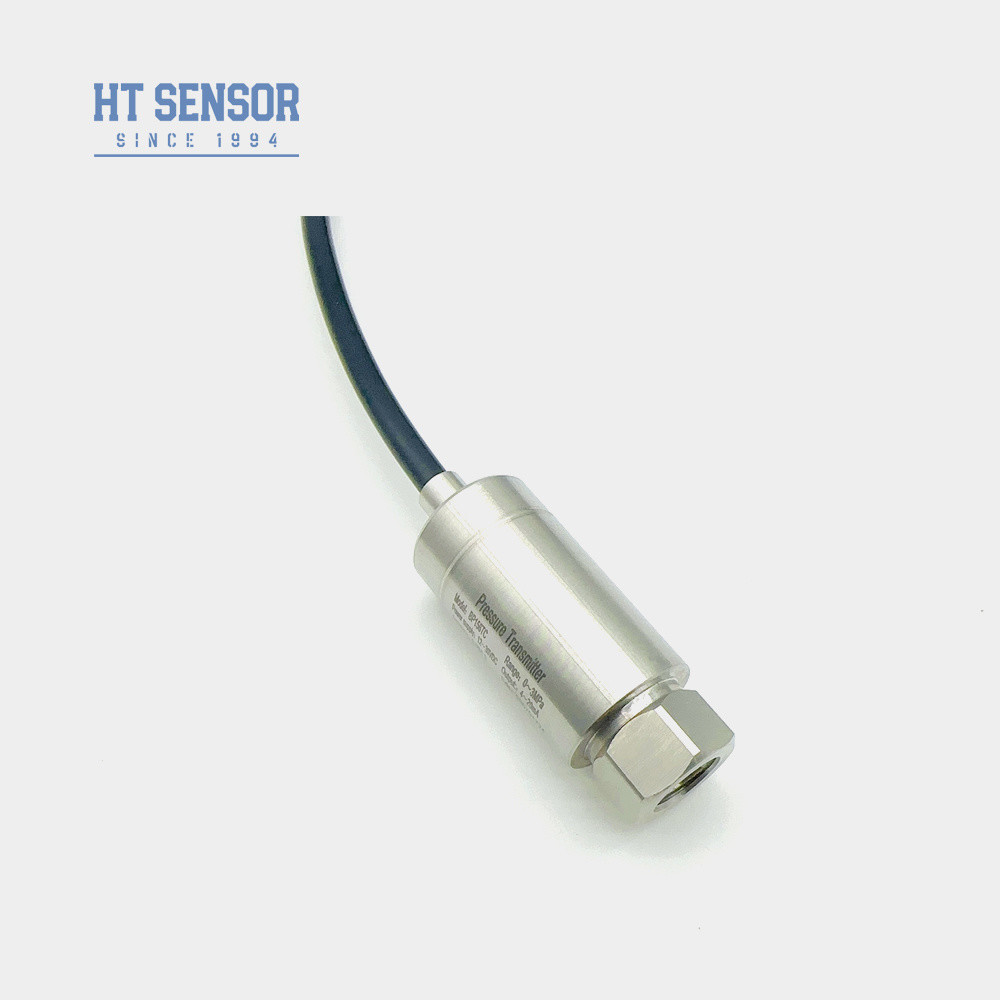

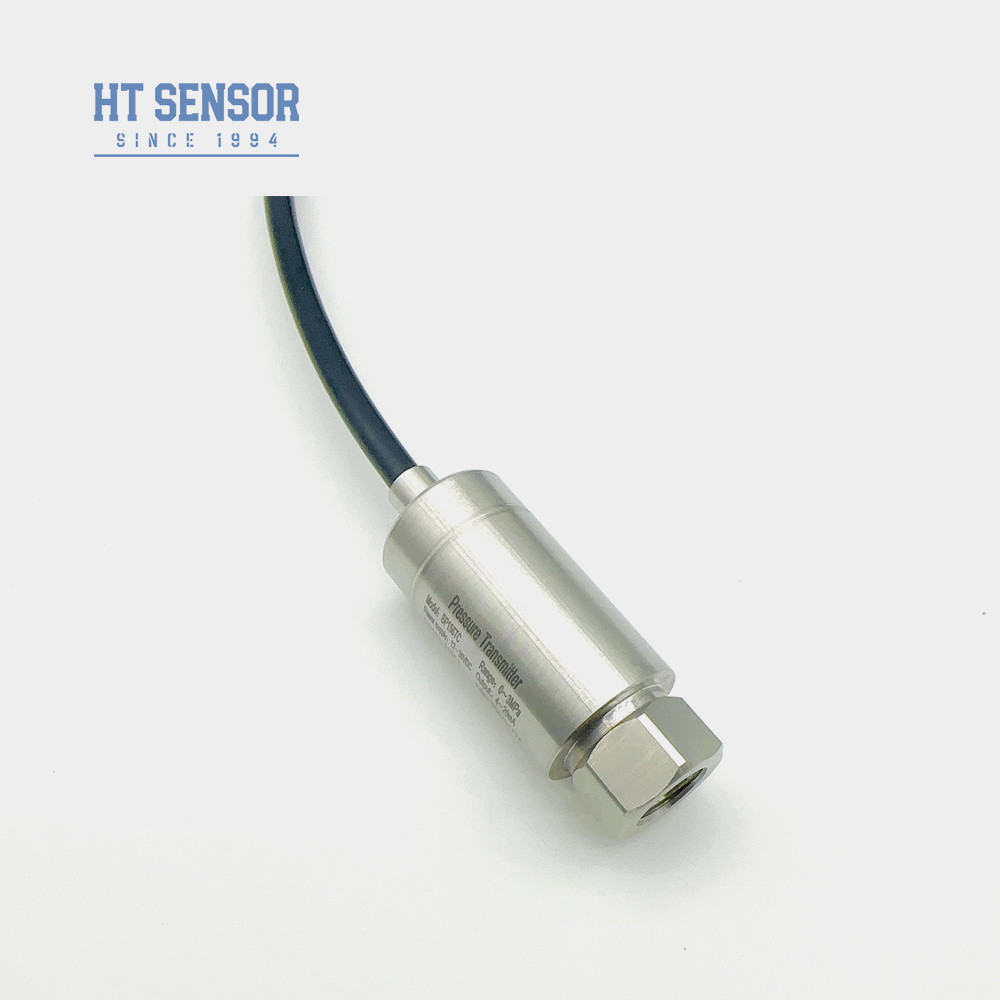

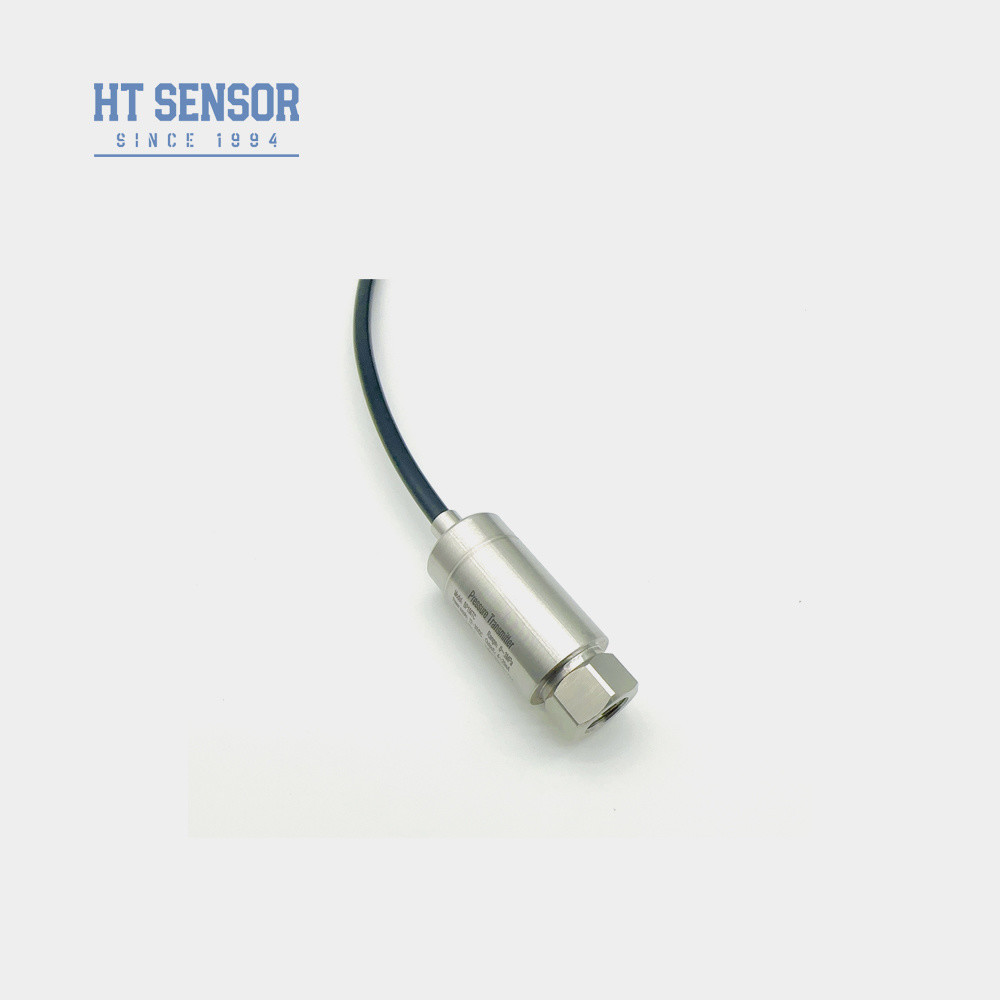

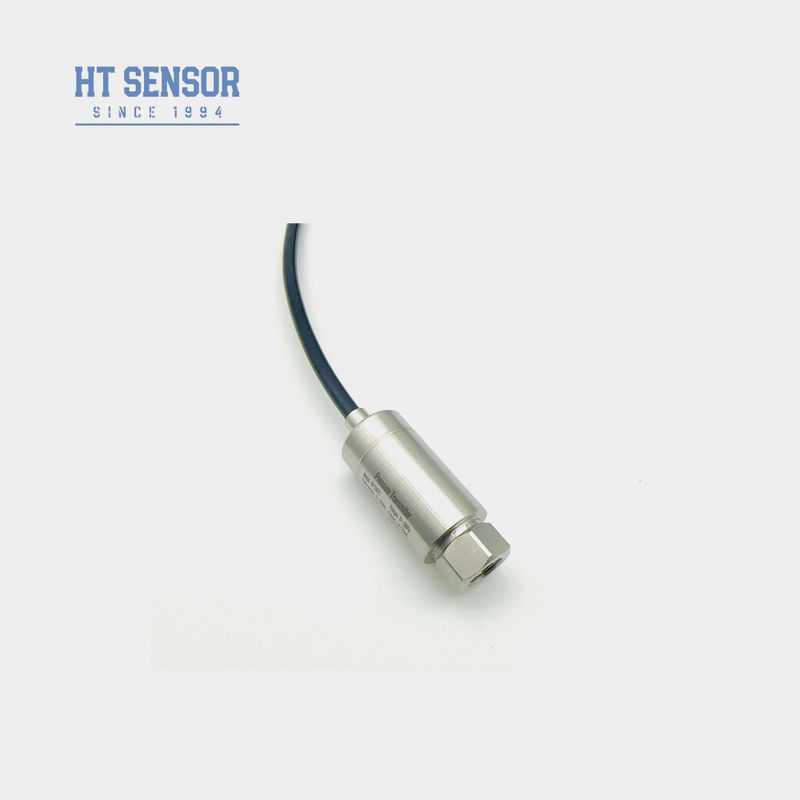

BP156 Druksensor
Introductie:
De BP156 druksensor is een economische oplossing die specifiek is ontworpen voor luchtcompressor- en koeltoepassingen. Door geavanceerde technologieën te integreren, beschikt hij over onze eigen hoogwaardige transducer-circuit in een compact, robuust ontwerp.
Door rigoureuze component-level tests en uitgebreide verouderingstests voor zowel halffabrikaten als eindproducten, garanderen we uitstekende langetermijnstabiliteit en meetnauwkeurigheid - zelfs in uitdagende omgevingen met hoge luchtvochtigheid of sterke elektromagnetische interferentie.
Deze kosten-geoptimaliseerde sensor levert betrouwbare prestaties in industriële installaties met beperkte ruimte waar operationele duurzaamheid cruciaal is.
Producteigenschappen:
1. Breed meetbereik, roestvrijstalen structuur, diverse drukaansluitingsvormen
2. Compact en lichtgewicht ontwerp
3. Nul- en volledige schaal instelbaar
4. Hoge precisie, volledig roestvrijstalen structuur
5. Instelbare nul- en volledige schaal
Toepassingen:
1. Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
2. Toegepast in de marine- en luchtvaartindustrie
3. Gebruikt in industriële on-site processen zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
4. Gebruikt in hydraulische en pneumatische regelsystemen
| Prestatieparameters: |
| Meetbereik |
0kPa ~ 10kPa…5MPa |
| Druktype |
Relatieve Druk, Absolute Druk, Afgedichte Druk |
| Overbelasting |
≤ 1,5 keer het nominale bereik |
| Nauwkeurigheid @ 25ºC |
±0,25% (Typisch) ±0,5% (Maximaal) |
| Herhaalbaarheid & Hysteresis |
0,02%F.S(Typ.) 0,05%F.S(Max.) |
| Langetermijnstabiliteit |
±0,1%F.S/Jaar(Typ.) ±0,2%F.S/Jaar(Max.) |
| Nulpunt Temperatuurdrift |
±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Volledige Schaal Temperatuurdrift |
±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Frequentierespons |
2.4Khz |
| Compensatietemperatuur |
0-70ºC(≤10mpa, aanpasbaar) |
| Bedrijfstemperatuur |
-20ºC~80ºC |
| Opslagtemperatuur |
-40ºC~120ºC |
| Trilling |
10g,55Hz ~ 2kHz |
| Behuizingsmateriaal |
304,316L |
| Diafragma Materiaal |
316L |
| Isolatieweerstand |
100MΩ 100VDC |
| Beschermingsklasse |
IP65 |
| O-ring Afdichting |
Fluorkubber |
| Gewicht |
~0,25kg |
| Uitgangssignaal |
Voedingsspanning |
Uitgangstype |
| 4~20mA |
12~30VDC |
2/3/4 draads |
| 0~10/20mA |
3 draads |
| 0/1~5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
1. Zorg er bij het selecteren van het product voor dat het te meten medium compatibel is met de contactonderdelen van het product.
2. Vermeld bij het plaatsen van een bestelling dat explosieveilige producten geen digitale displaykoppen bevatten.
3. Om een betrouwbare werking van het product te garanderen, wordt aanbevolen dat gebruikers ter plaatse bliksembeveiligingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de Fluorkubber O-ring is -20ºC tot 250ºC. Wanneer de bedrijfstemperatuur van het product lager is dan -20ºC, is het noodzakelijk om een EPDM O-ring afdichting te kiezen.
6. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt deze geleverd met polyethyleen kabelmateriaal. Als u een ander kabelmateriaal wenst, vermeld dit dan in de bestelling.
7. Voor speciale vereisten zoals sterke trillingen, momentane impactkracht, sterke elektromagnetische of radiofrequentie-interferentie, informeer ons bedrijf en specificeer deze in de bestelling.

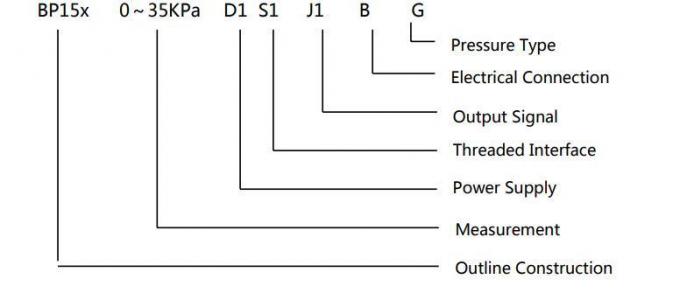

| Bestelgids |
| BP15X |
Analoge Druksensor |
| |
Code |

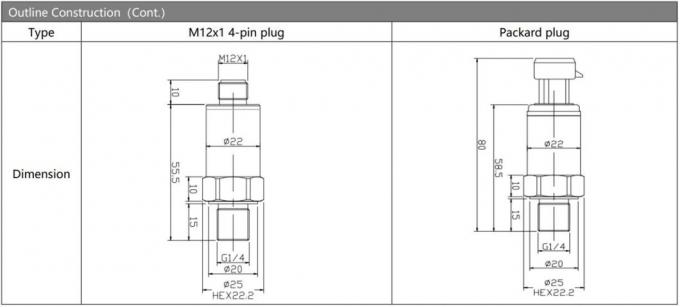

Overzicht Constructie |
| 5 |
Packard stekker |
6 |
Verzegelde Directe Uitgangskabel 1,5 meter |
| 7 |
Mini Hirschmann Connector |
8 |
Grote Hirschmann Connector |
| |
Meetbereik |
0kPa ~ 10kPa…5MPa |
(0-X)Kpa
of MPa |
X: Geeft het Werkelijke Meetbereik aan |
| |
Code |
Voeding |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Anders |
| |
Code |
Uitgangssignaal |
|
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1~5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Drukaansluiting |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Anders(¢50.4 Flens) |
| |
Code |

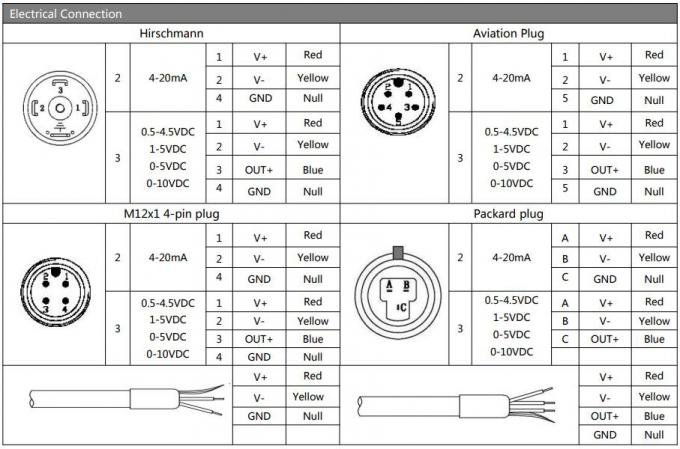

Elektrische Aansluiting |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel Verzegelde Uitgang 1,5 meter |
| B4 |
Anders |
| |
Code |
Druktype |
| G |
Relatieve Druk |
| A |
Absolute Druk |
| S |
Afgedichte Referentiedruk |
FAQ:
1. V: Wat zijn de kenmerken van uw druksensortransmitters?
A: Hoge precisie, duurzaamheid en uitstekende prestaties. Maatwerk beschikbaar.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. Wij bieden OEM- en ODM-service.
3. V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen.
4. V: Wat is de typische levertijd?
A: 5~8 werkdagen voor standaardmodellen. Aangepaste producten kunnen variëren.
5. V: Hoe worden de producten geprijsd? Kortingen?
A: Concurrerende prijzen met kortingen voor bulkbestellingen of langdurige partners.
6. V: Wat is de garantie van uw producten? En after-sales service?
A: Onze garantietermijn is 24 maanden na verzending, en onze after-sales service zal binnen 24 uur reageren op uw vragen, instructies op afstand via pc-netwerk zijn altijd beschikbaar.
