BP156 Voor airconditioners Kleine druktransmittersensor met Ht-sensor
Product Details
| Model nr.: | BP156 | Compensatie Temp.: | 0-70 Graad |
|---|---|---|---|
| Huismateriaal: | 304S.S. | Druktype: | Meting van de druk, absolute druk, verzegelde druk |
| Specificatie: | Siliciumdruksensor | Handelsmerk: | HTsensor |
| Type: | Sensor van de normaldruktransmitter | Metingsmedium: | Gas |
| Genauigheidsgraad: | 0.5g | Drukbereik: | 0kpa~10kpa...20MPa |
| IP-classificatie: | IP65 | Aanpassing: | Beschikbaar Gepersonaliseerd verzoek |
| Markeren |
small size pressure transmitter sensor,air conditioner pressure sensor,HT sensor pressure transmitter |
||
Product Description
BP156 Voor airconditioners Kleine druktransmittersensor met Ht-sensor
BP156 Druktransmitter
Invoering van een kleine druksensor:
BP156kleine drukzendersensoris een specifiek ontwikkeld kosteneffectief productHet bevat de nieuwste technieken voor de verwerking van luchtcompressoren en koelapparatuur.technologie en is uitgerust met een hoogwaardige zendercircuitDeze zender wordt gekenmerkt door:zijn kleine afmetingen, sterke vochtbestandheid en uitstekende anti-elektromagnetischeHet product is onderworpen aan strenge tests en verouderingselectie van onderdelen, halffabrikaten en eindproducten, waarbij wordt gewaarborgd datstabiele en betrouwbare prestaties.
Productkenmerkenmet een diameter van niet meer dan 10 mm,:
1Een breed meetbereik, een roestvrij staalconstructie, diverse drukinterfaces.
2Compact en lichtgewicht ontwerp.
Toepassingenmet een diameter van niet meer dan 10 mm,:
1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal.
2. toegepast in de scheepvaart- en luchtvaartindustrie.
3. gebruikt in hydraulische en pneumatische besturingssystemen.
| Prestatieparametersmet een diameter van niet meer dan 10 mm,: | |
| Meetbereik | 0kPa ~ 10kPa...20MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,15 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC |
| Voorbeelden van selectie |
| Besteltips |
1Bij de keuze van de producten dient u ervoor te zorgen dat het medium verenigbaar is met het contactdeel van het te testen product.
2Bij het plaatsen van een bestelling dient u er rekening mee te houden dat explosiebestendige producten geen digitaal display bevatten.
3Bij bestelling van een zender met LCD- of LED-displaykop mag de stroomvoorziening van de zender niet lager zijn dan 20 VDC.
4Om de betrouwbare werking van het product te waarborgen, wordt de gebruiker in het veld aanbevolen omen om ervoor te zorgen dat producten en stroomvoorziening betrouwbare aarding.
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber is -20°C tot 250°C. Wanneer de werktemperatuur van het product lager is dan -20°C, moet een EPDM O-type afdichtingsring worden gekozen.
6De standaardlengte van de kabel is 1,5 m, er zijn drie soorten materialen om uit te kiezen.Als u een ander kabelmateriaal nodig heeft, vermeld het in het bestelformulier.
7In geval van sterke trillingen, onmiddellijke klap, sterke elektromagnetische of radiofrequentie-interferentie en andere speciale vereisten, laat ons ons bedrijf weten en vermeld in de bestelling.
| Bestelgids | |||||||||
| BP15X | Analoogdruktransmitter | ||||||||
| Code | Ontwerp van de structuur | ||||||||

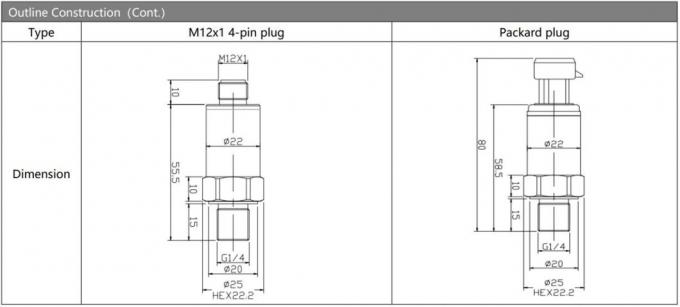

| 5 | Packard-prop | 6 | Verzegelde directe uitgangskabel 1,5 meter | ||||||
| 7 | Mini-Hirschmann-connector | 8 | Grote Hirschmann-connector | ||||||
| Meetbereik | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa of MPa |
X: Toont het werkelijke meetbereik aan | ||||||||
| Code | Stroomvoorziening | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | andere | ||||||||
| Code | Uitgangssignaal | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Code | Drukverbinding | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | andere ((¢50.4 Flanke) | ||||||||
| Code | Elektrische aansluiting | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel afgesloten stopcontact 1,5 meter | ||||||||
| B4 | andere | ||||||||
| Code | Druktype | ||||||||
| G | Gewichtsdruk | ||||||||
| Een | Absolute druk | ||||||||
| S | Verzegelde referentiedruk | ||||||||
Vragen:
1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service.
3V: Wat isKwaliteitsgarantie?
A: Onze producten hebben een beperkte garantie van 12 tot 18 maanden vanaf de verzenddatum tot de oorspronkelijke koper. Hengtong zal de defecte producten kosteloos vervangen of repareren.Deze garantie geldt niet voor eenheden die zijn gewijzigd.Misbruikt, verwaarloosd.
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie tijd is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC netwerk isaltijd beschikbaar.
