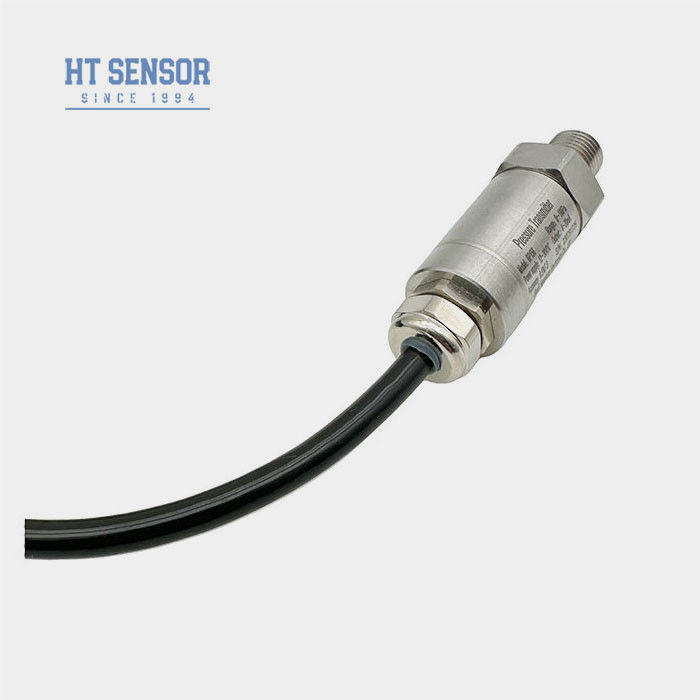

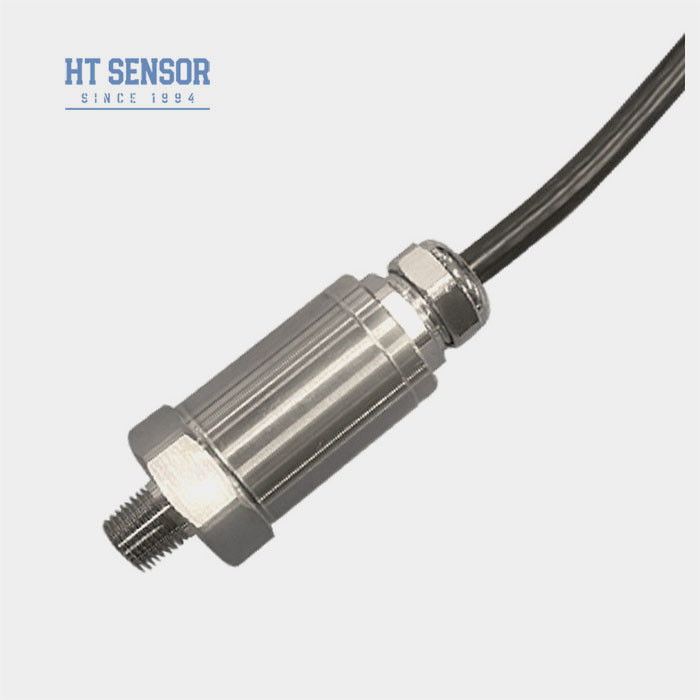

BP156 OEM 4-20mA hoogstabiele druktransmittersensor voor watergasvloeistofmeting
Product Details
| Model nr.: | BP156 | Huismateriaal: | Roestvrij staal |
|---|---|---|---|
| Handelsmerk: | HTsensor | Oorsprong: | China |
| Structuretype: | Diffuse Silicon Pressure Transmitter sensor | Genauigheidsgraad: | 0,5% FS |
| Drukbereik: | 0kpa~10kpa...20MPa | IP-classificatie: | IP65 |
| Aanpassing: | OEM en ODM | Kracht: | 5VDC //24VDC |
| Markeren |
4-20mA pressure transmitter sensor,high stable pressure sensor for liquids,OEM pressure transmitter for gas measurement |
||
Product Description
BP156 OEM 4-20mA hoogstabiele druktransmittersensor voor watergasvloeistofmeting
BP156 Druktransmitter
Invoering van de drukzender:
De BP156-druktransmittersensor maakt gebruik van de met olie gevulde kern van de HT-serie silicium-drukbestendige isolatie membraan als signaalmetingselement.Het signaalverwerkingscircuit bevindt zich in een roestvrijstalen behuizingHet product is onderworpen aan rigoureuze tests en verouderingsscreening van onderdelen, halffabricaten,en eindproducten om een stabiele en betrouwbare prestaties te garanderen.
Productkenmerkenvan een druktransmittersensor:
1Breed meetbereik, roestvrij staalconstructie, uiteenlopende drukinterfaces
2. IP65 beschermingsniveau roestvrijstalen structuur
3.Hoge precisie, geheel van roestvrij staal
Toepassingenvan een druktransmittersensor:
1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
2. Toegepaste in de scheepvaart- en luchtvaartindustrie
3Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
4Gebruikt in hydraulische en pneumatische besturingssystemen
| Prestatieparametersvan een druktransmittersensor: | |
| Meetbereik | 0kPa ~ 10kPa...20MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,05 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC |
| Voorbeelden van selectie |
| Besteltips |
1Bij het selecteren van het product moet u ervoor zorgen dat het testmedium compatibel is met de contactdelen van het product.
2Bij het plaatsen van een bestelling dient u er rekening mee te houden dat explosiebestendige producten geen digitaal display bevatten.
3Bij bestelling van een zender met een LCD- of LED-displaykop mag de stroomvoorziening van de zender niet lager zijn dan 20 VDC.
4Om de betrouwbare werking van het product te waarborgen,het wordt aanbevolen dat gebruikers op de locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn..
5. O-ringen van fluorrubber met een nominale werktemperatuur van - 20 °C tot 250 °C. Wanneer de werktemperatuur van het product lager is dan - 20 °C, moet een EPDM-O-dichtingsring worden gekozen.
6. De standaard kabellengte is 1,5 m en er zijn drie soorten materialen om uit te kiezen.Vermeld in de volgorde.7In geval van bijzondere vereisten zoals sterke trillingen, onmiddellijke impact, sterke elektromagnetische of radiofrequente interferentie, informeer ons en vermeld dit in de bestelling.

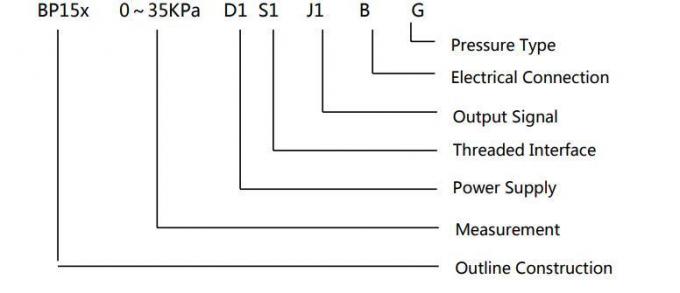

| Bestelgids | |||||||||
| BP15X | Analoogdruktransmitter | ||||||||

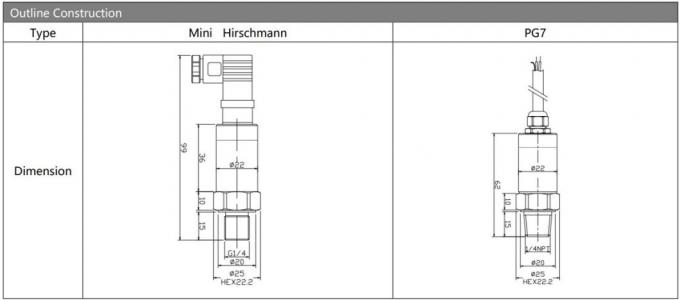

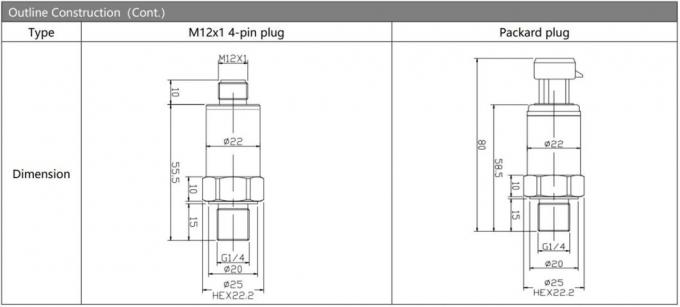

| Code | Ontwerp van de structuur | ||||||||
| 5 | Packard-prop | 6 | Verzegelde directe uitgangskabel 1,5 meter | ||||||
| 7 | Mini-Hirschmann-connector | 8 | Grote Hirschmann-connector | ||||||
| Meetbereik | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa of MPa |
X: Toont het werkelijke meetbereik aan | ||||||||
| Code | Stroomvoorziening | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | andere | ||||||||
| Code | Uitgangssignaal | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Code | Drukverbinding | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | andere ((¢50.4 Flanke) | ||||||||

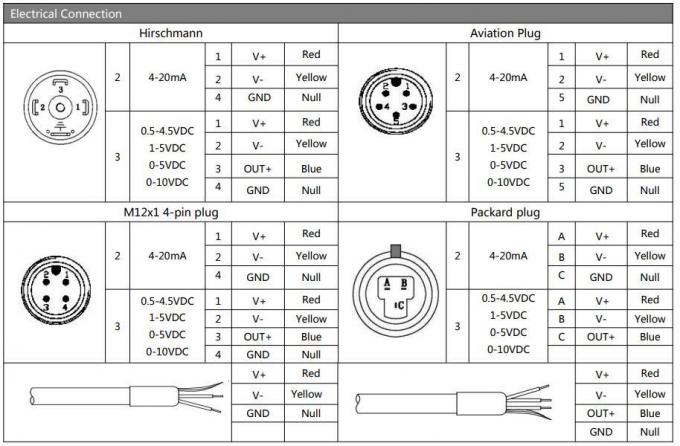

| Code | Elektrische aansluiting | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel afgesloten stopcontact 1,5 meter | ||||||||
| B4 | andere | ||||||||
| Code | Druktype | ||||||||
| G | Gewichtsdruk | ||||||||
| Een | Absolute druk | ||||||||
| S | Verzegelde referentiedruk | ||||||||
Veelgestelde vragen
Q: Bent u een handelsonderneming of een fabrikant?
A: Wij zijn sinds 2004 een fabrikant die zich inzet voor de productie van hoge nauwkeurigheid, langdurige stabiliteit en kostenefficiënte druk/niveau/temperatuur meetinstrumenten.
V: Wat is uw kwaliteitscontrolesysteem?
A: Onze fabriek is gecertificeerd volgens ISO 9001-2015. Alle producten zijn afgerond met temperatuurcompensatie en 48 uur verouderingstest voor verzending.
V: Wat is de garantie van uw producten?
A: 12-18 maanden na verzenddatum, voor niet door de mens veroorzaakte schade.
V: Verzending en levering?
A: Kleine bestellingen worden verzonden met DHL, Fedex, TNT, UPS, met een levertijd van 4 - 5 werkdagen.
Grote bestellingen worden aanbevolen om per zee te verzenden.
