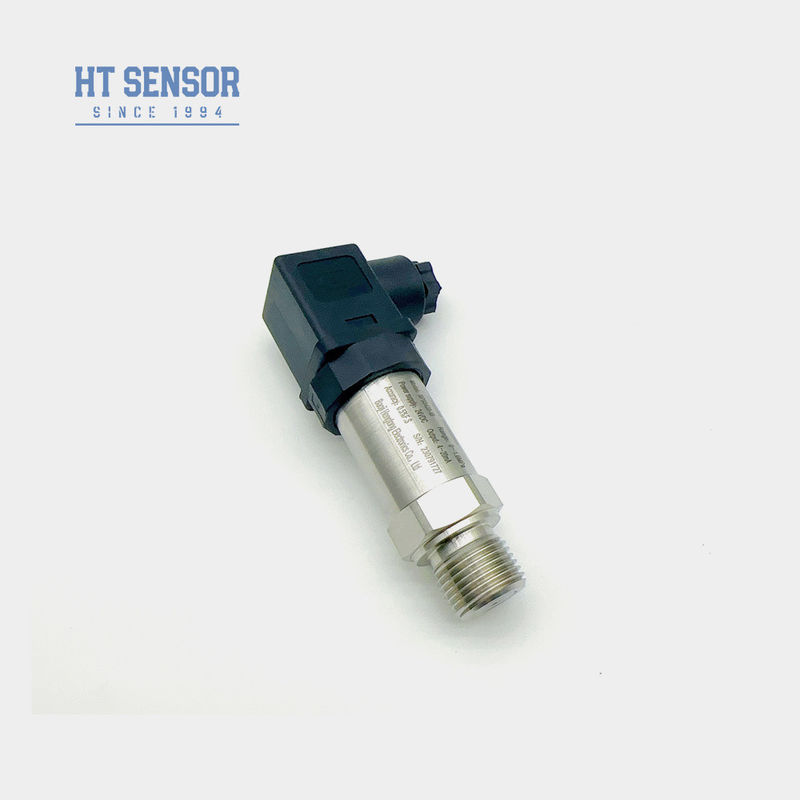

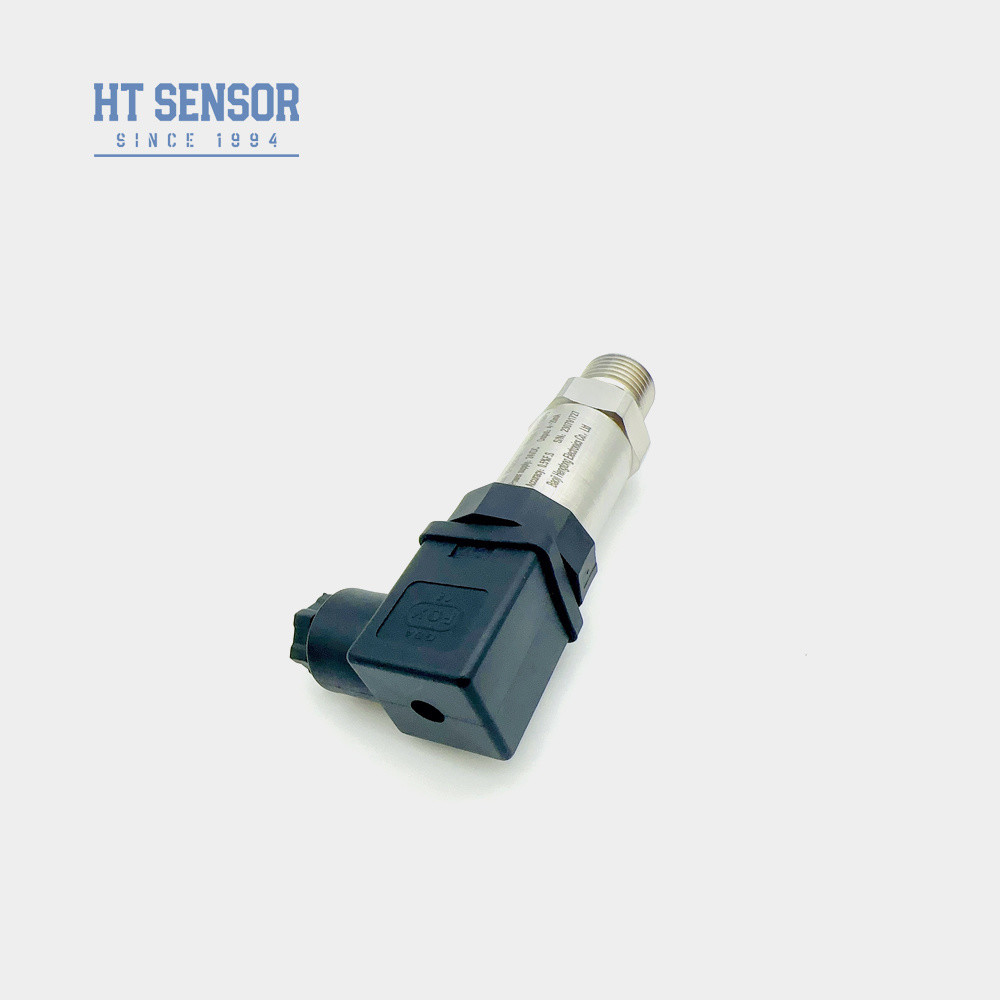

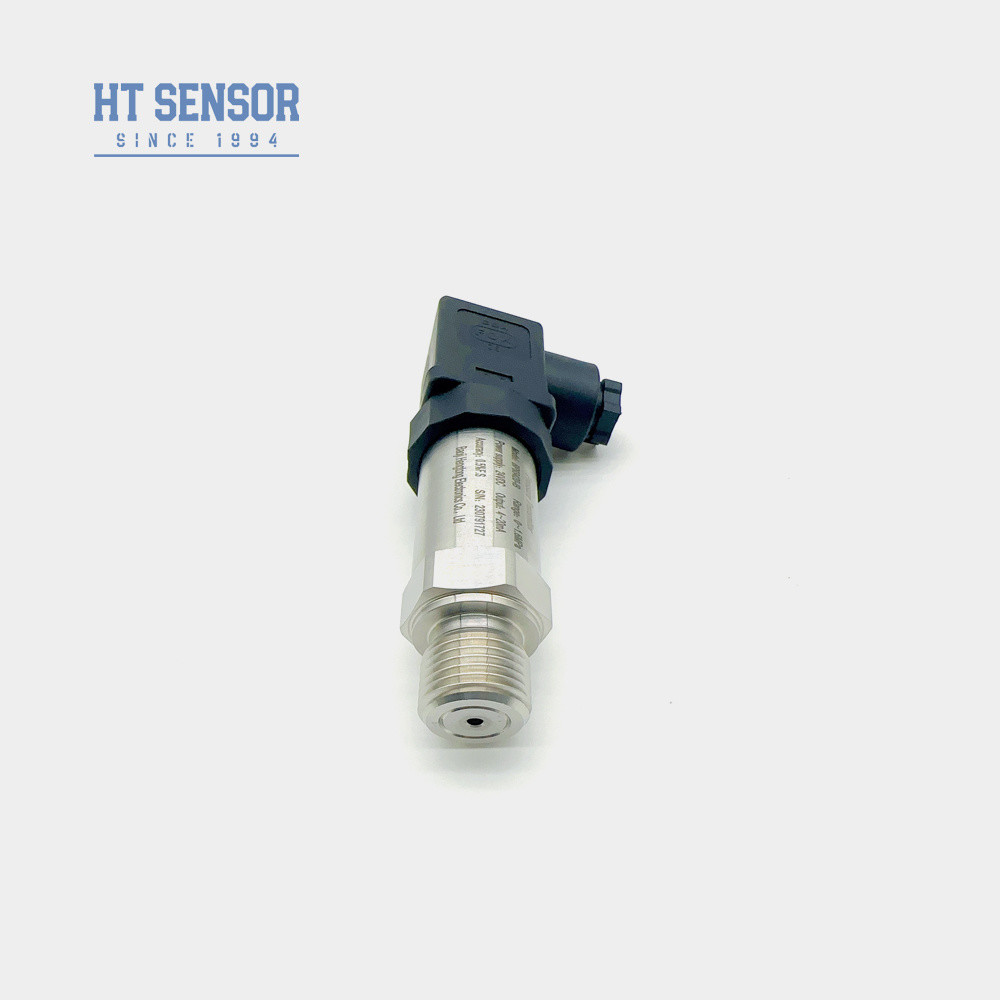

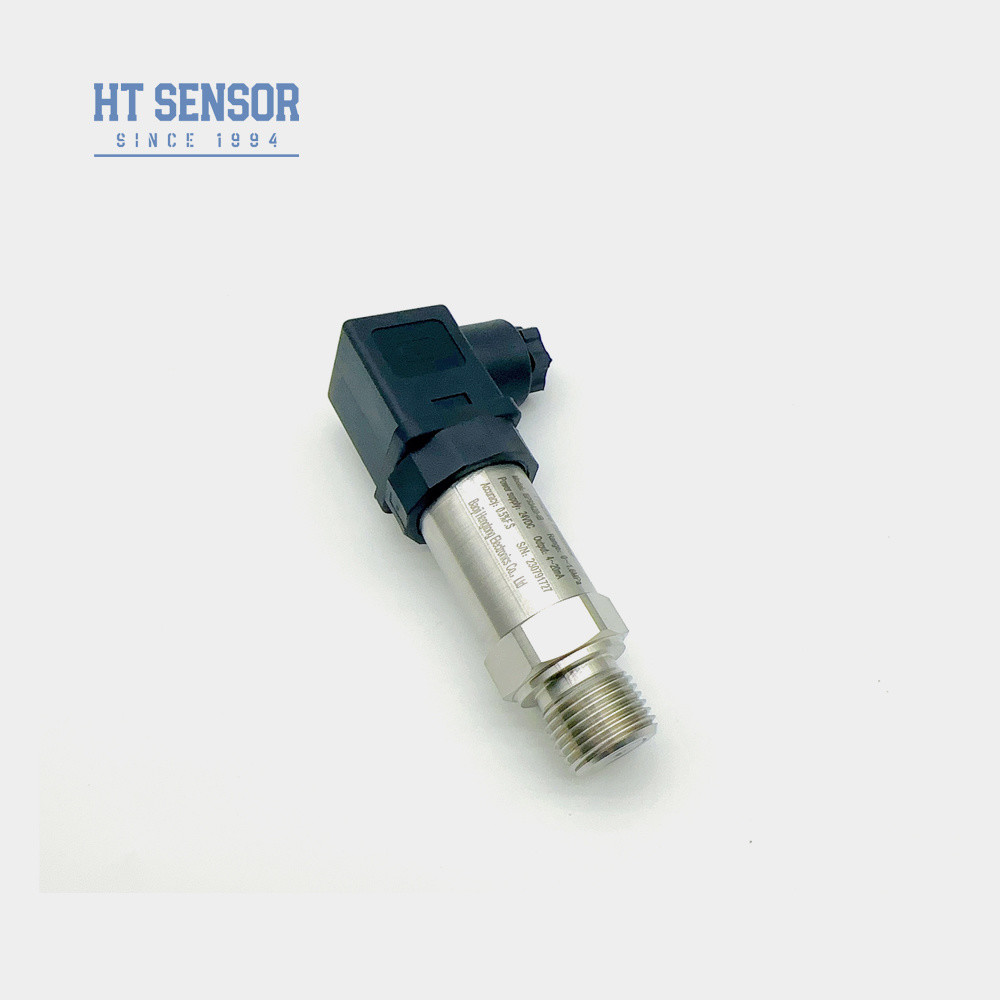

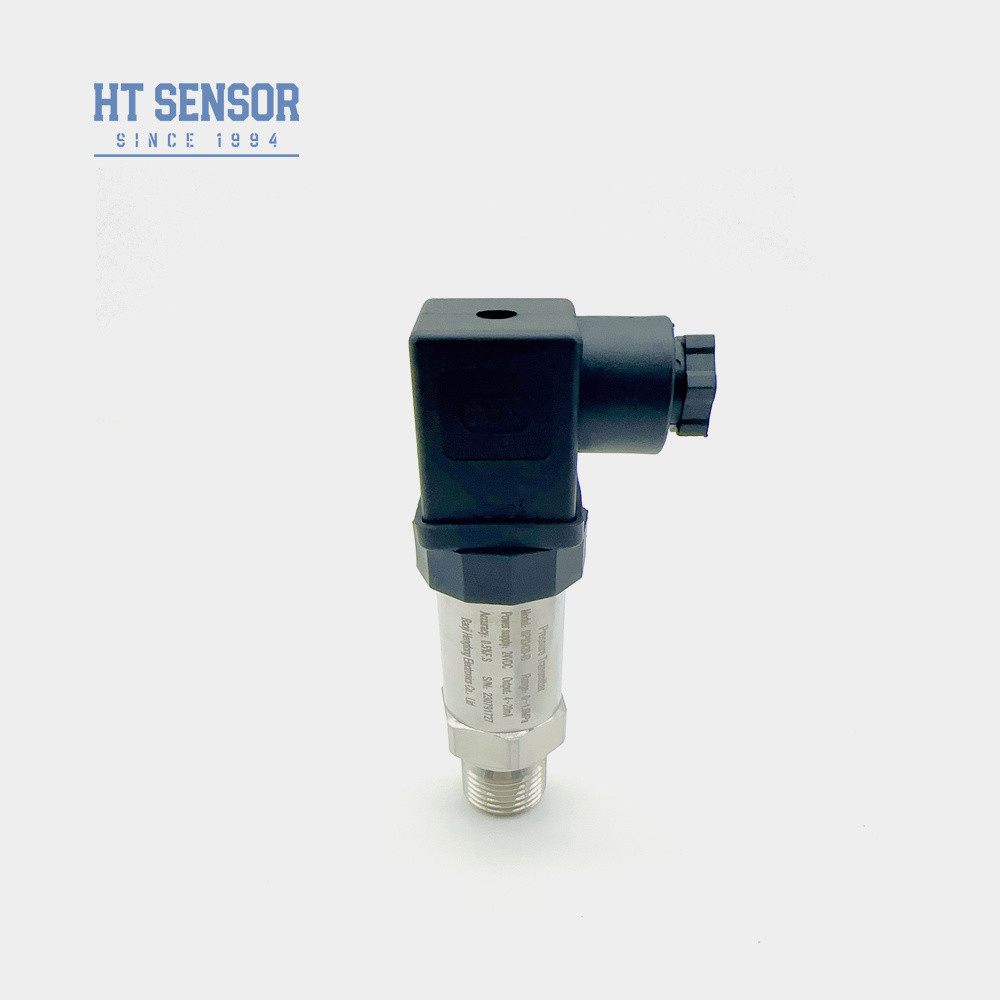

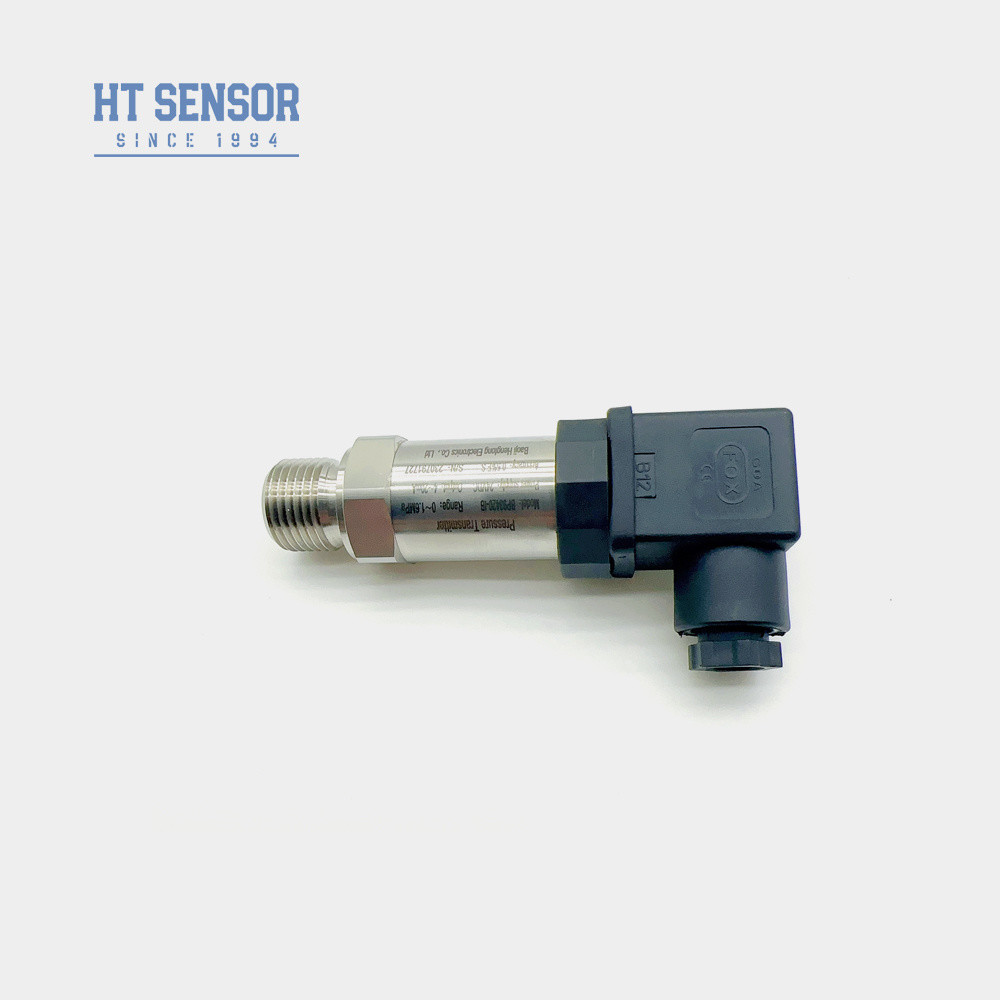

HT Sensor Piezoresistieve OEM Hydraulische Druksensor BP93420-IB Druksensor
Product Details
| Model-NR.: | BP93420-IB | Aangepast: | Aangepast |
|---|---|---|---|
| Beschermingsgraad: | IP65 | Langetermijnstabiliteit: | +-0,2% F.S./Jaar ((Type.) |
| Materiaal behuizing: | 304S.S 316L | Druktype: | Meting van de druk, absolute druk, verzegelde druk |
| Handelsmerk: | HTsensor | Oorsprong: | China |
| Structuurtype: | Diffuse siliciumdrukzender | Meetmedium: | Vloeistof |
| Nauwkeurigheidsgraad: | 0.5g | Drukbereik: | 0kpa~10kpa...100MPa |
| Markeren |
Piëzoresistieve hydraulische druksensoren,OEM-drukzender BP93420-IB,Hydraulische druksensor met garantie |
||
Product Description
HT Sensor Piezoresistieve OEM Hydraulische Druksensor Zender BP93420-IB DruksensorProductbeschrijving
BP93420IB Druksensor Zender
Inleiding:
De BP93420IB Druksensor Zender maakt gebruik van een HT-serie diffusie silicium geïsoleerde oliegevulde meetcel als zijn primaire signaalmeetelement. De signaalverwerkingscircuits zijn ondergebracht in een roestvrijstalen behuizing, waar het sensorsignaal wordt omgezet in een gestandaardiseerd uitgangssignaal. Alle componenten, subassemblages en eindproducten ondergaan strenge tests en verouderingsscreeningprocessen, wat zorgt voor stabiele en betrouwbare prestaties.
Producteigenschappen:
1. Breed meetbereik met volledig roestvrijstalen constructie en veelzijdige drukinterface-opties.
2. Compact en lichtgewicht ontwerp.
3. Onafhankelijke nul- en spaninstelling.
4. Hoge nauwkeurigheid bereikt door een volledig geïntegreerde roestvrijstalen structuur.
5. Flexibele kalibratie van zowel nulpunt als volledige schaal.
Toepassingen:
1. Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
2. Toegepast in de marine- en luchtvaartindustrie
3. Gebruikt in industriële on-site processen zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
4. Gebruikt in hydraulische en pneumatische besturingssystemen
| Prestatieparameters: | |
| Meetbereik | -100kPa…0kPa ~ 10kPa…100MPa |
| Druktype | Relatieve Druk, Absolute Druk, Afgedichte Druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Nauwkeurigheid @ 25ºC | ±0,25% (Typisch) ±0,5% (Maximaal) |
| Herhaalbaarheid | 0,1%FS |
| Hysteresis | 0,1%FS |
| Langetermijnstabiliteit | ±0,1%F.S/Jaar(Typisch) ±0,2%F.S/Jaar(Maximaal) |
| Nulpunt Temperatuurdrift | ±0,03%F.S/ºC(≤100KPa) ±0,02%F.S/ºC(>100KPa) |
| Volledige Schaal Temperatuurdrift | ±0,03%F.S/ºC(≤100KPa) ±0,02%F.S/ºC(>100KPa) |
| Compensatietemperatuur | 0-70ºC(≤10mpa, aanpasbaar) |
| Bedrijfstemperatuur | -20ºC~80ºC |
| Opslagtemperatuur | -40ºC~120ºC |
| Trillingen | 10g,55Hz ~ 2kHz |
| Behuizingsmateriaal | 304,316L |
| Diafragma Materiaal | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosieveiligheidsklasse | Ex ia IIC T6 Ga |
| Beschermingsklasse | IP65 |
| O-ring Afdichting | Fluorkubber |
| Gewicht | ~0,125kg |
| Uitgangssignaal | Voedingsspanning | Uitgangstype |
| 4~20mA | 12~30VDC | 2/3/4 draads |
| 0~10/20mA | 3 draads |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC |
| Besteltips |
1. Zorg ervoor dat het gemeten medium compatibel is met alle bevochtigde delen voordat u het product selecteert.
2. Let op: digitale displaykoppen zijn niet inbegrepen bij explosieveilige varianten bij het bestellen.
3. Voor zenders die zijn uitgerust met een LCD- of LED-displaykop, moet de voedingsspanning minimaal 20VDC zijn.
4. Voor een betrouwbare werking van het product wordt gebruikers geadviseerd om geschikte bliksembeveiliging op de installatielocatie te installeren en ervoor te zorgen dat zowel het product als de voeding correct zijn geaard.
5. De standaard Fluorkubber O-ring is geschikt voor temperaturen van -20ºC tot 250ºC. Voor bedrijfstemperaturen onder -20ºC moet een EPDM O-ring worden geselecteerd.
6. De standaard kabel is 1,5 m lang en is verkrijgbaar in drie materiaalkeuzes; polyethyleen wordt geleverd, tenzij anders aangegeven. Geef alternatieve materiaalvoorkeuren aan op de bestelling.
7. Informeer ons bedrijf en beschrijf eventuele speciale vereisten—zoals hevige trillingen, transiënte schokken, sterke elektromagnetische interferentie of radiofrequentie-interferentie—direct in uw bestelling.
| Bestelgids | ||||||||
| BP93420XX | Druksensor Zender | |||||||
| Code | Overzicht Constructie | |||||||
| IB | Algemene Druksensor Zender | IX | Display Druksensor Zender | |||||
| IE | Schokbestendige Luchtvaart Druksensor Zender | IIC/III | Industriële Algemene/Display Druksensor Zender | |||||
| IF | Vochtbestendige Druksensor Zender | IIE/IIIE | Algemene/Display Druksensor Zender | |||||
| IN | Airconditioning Specifieke Druksensor Zender | |||||||
| IC | Hoge Temperatuur Druksensor Zender | |||||||
| IQ1/IQ2 | Groot Diafragma / Hoge Temperatuur Druksensor Zender | |||||||
| Meetbereik | -0.1. . .0~0.01...100MPa | |||||||
| (0-X)Kpa of MPa | X: Geeft het Werkelijke Meetbereik aan | |||||||
| Code | Voeding | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Anders | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Anders | |||||||
| Code | Elektrische Aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgedichte Kabeluitgang | |||||||
| B4 | 2088 Industriële Behuizing | |||||||
| B5 | 2088 Industriële Behuizing met Display | |||||||
| B6 | Anders | |||||||
| Code | Druktype | |||||||
| G | Relatieve Druk | |||||||
| A | Absolute Druk | |||||||
| S | Afgedichte Referentiedruk | |||||||
FAQ:
1. V: Wat zijn de kenmerken van uw druksensorzenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties. Maatwerk beschikbaar.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. Wij bieden OEM- en ODM-service.
3. V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen tot 30.000 druksensorzenders per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen.
4. V: Wat is de typische levertijd?
A: 5~8 werkdagen voor standaardmodellen. Aangepaste producten kunnen variëren.
5. V: Hoe worden de producten geprijsd? Eventuele kortingen?
A: Concurrerende prijzen met kortingen voor bulkbestellingen of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En after-sales service?
A: Onze garantietermijn is 24 maanden na verzending en onze after-sales service zal binnen 24 uur reageren op uw vragen, instructies op afstand via pc-netwerk zijn altijd beschikbaar.
