Gedetailleerde informatie

Modelnummer:	BP93420-IB	Aangepast:	Aangepast
Beschermingscategorie:	IP65	Langetermijnstabiliteit:	+-0,2% F.S./Jaar ((Type.)
Behuizing materiaal:	316L	Druktype:	Meting van de druk, absolute druk, verzegelde druk
Herkomst:	China	HS Code:	9026201090
Type:	Normale druktransmitter	Metingsmedium:	Vloeistof
nauwkeurigheidsgraad:	0.5g	Drukbereik:	0kpa~10kpa...100MPa

Productomschrijving

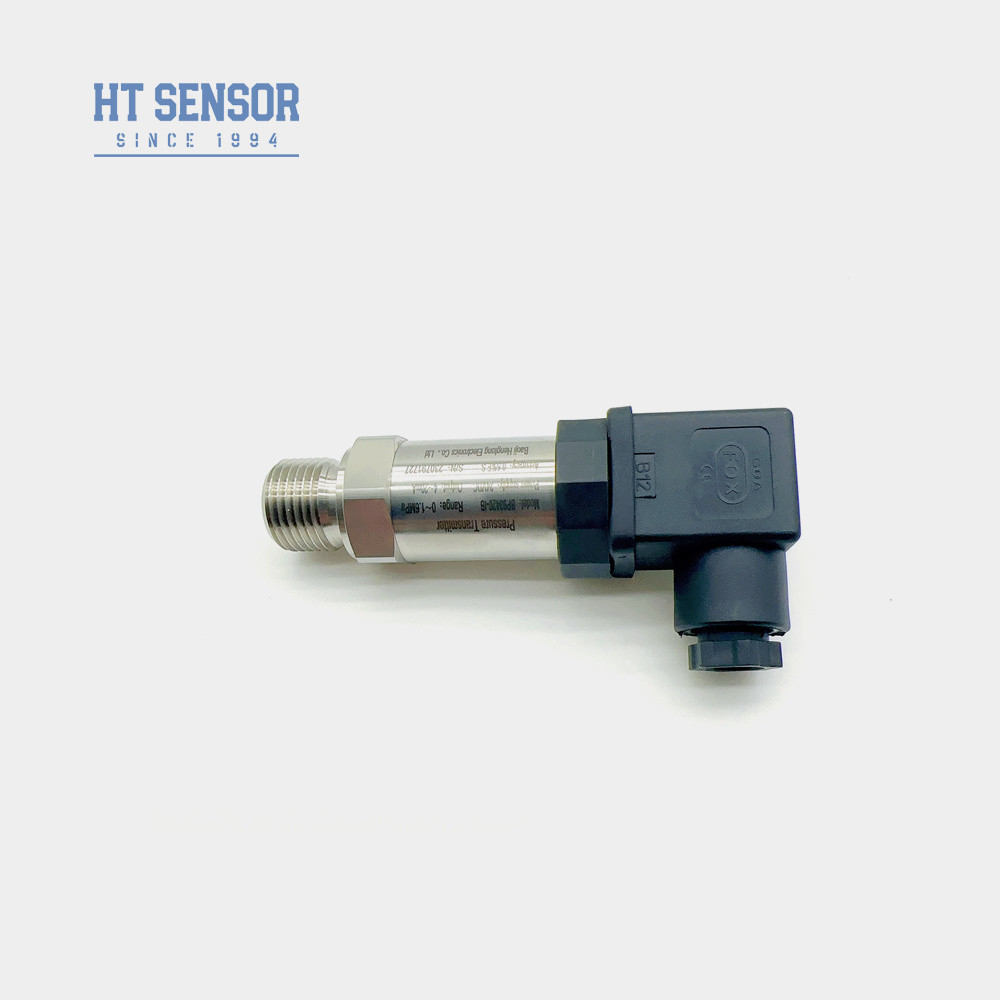

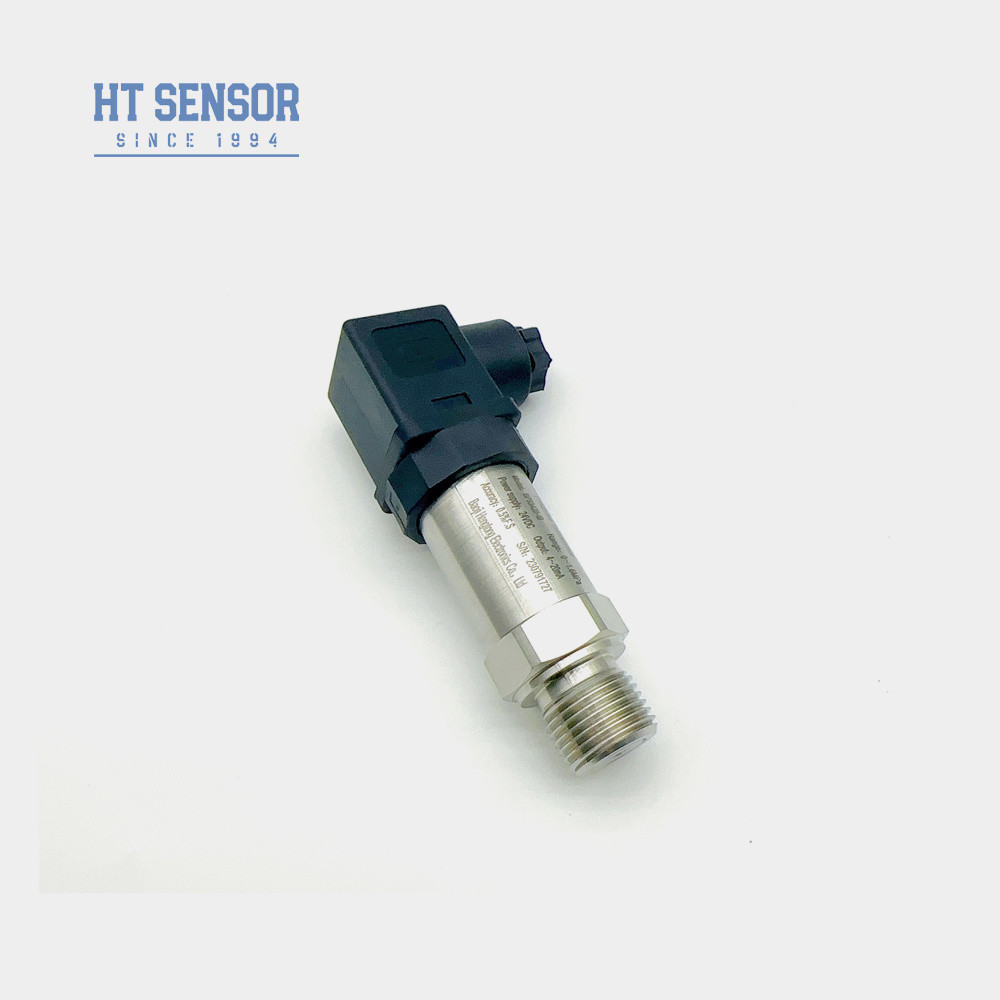

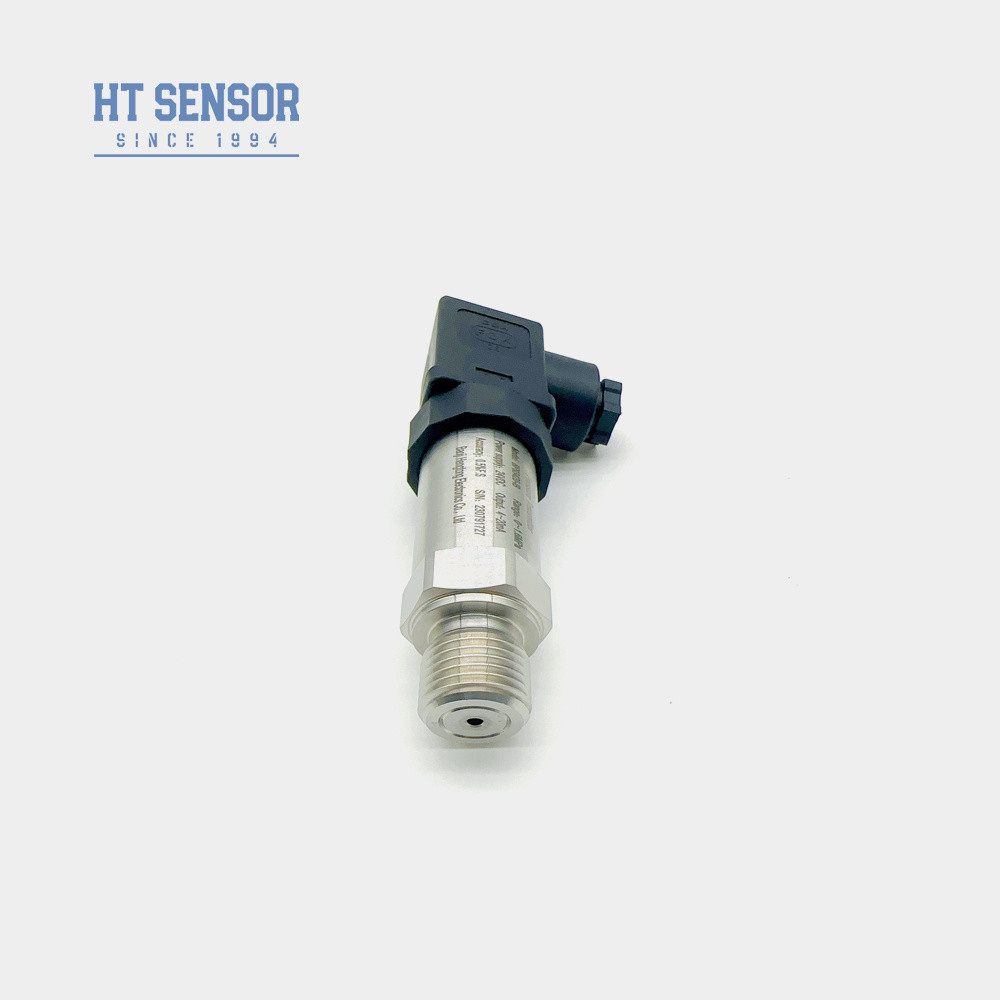

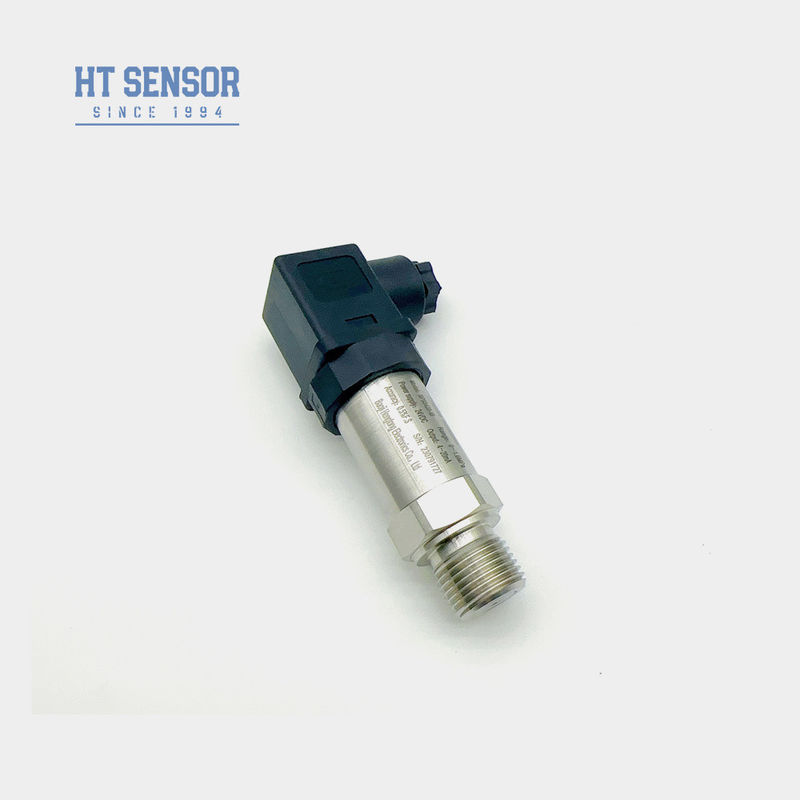

Hengtong Sensor 4-20mA Druktransmitter voor luchtgas Olie Water Tank Meeting Druk Transmitter Sensor

Productbeschrijving

BP93420IB Druktransmitter

Inleiding:

De BP93420IB-drukzender maakt gebruik van een geïsoleerde olie-gevulde diffusie-silicium-sensorkern van de HT-serie als primair meetelement.met een breedte van niet meer dan 50 mm,, precise omzet van de sensoren in gestandaardiseerde uitgangssignalen.

Belangrijkste kwaliteitsbewakingsmaatregelen zijn:

Kwalificatietests op componentenniveau
Evaluatie van de verbranding van deelassemblages
Uitgebreide validatie van het eindproduct

Dit strenge verificatieproces garandeert een uitzonderlijke lange termijn operationele stabiliteit en meetbetrouwbaarheid.

Productkenmerken:
1Breed meetbereik, roestvrij staalconstructie, diverse drukinterfaces
2Compact en licht ontwerp
3. nul- en volwaardig verstelbaar
4. Hooggeprecieze, volledig roestvrij staal structuur
5.Verstelbare nul- en volle schaal

Toepassingen:
1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
2. Toegepaste in de scheepvaart- en luchtvaartindustrie
3Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
4Gebruikt in hydraulische en pneumatische besturingssystemen

Prestatieparameters:
Meetbereik	- 100kPa... 0kPa ~ 10kPa... 100MPa
Druktype	Meting van de druk, absolute druk, verzegelde druk
Overbelasting	≤ 1,5 keer het nominale bereik
Precisiteit @ 25oC	±0,25% (typisch) ±0,5% (maximaal)
Herhaalbaarheid	00,1% FS
Hysteresis	00,1% FS
Langetermijnstabiliteit	± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal)
Temperatuurverschuiving van het nulpunt	± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa)
Temperatuurverschuiving op volle schaal	± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa)
Compensatietemperatuur	0-70oC ((≤10mpa, aanpasbaar)
Werktemperatuur	-20 °C tot 80 °C
Bergingstemperatuur	-40°C tot 120°C
Vibratie	10 g,55 Hz ~ 2 kHz
Huismateriaal	304,316L
Materiaal van het diafragma	316L
Isolatieweerstand	100MΩ 100VDC
Beschermingscategorie	IP65
O-ring zegel	Fluorrubber
Gewicht	~ 0,25 kg

Uitgangssignaal	Voedingsspanning	Uitvoertype
4 tot en met 20 mA	12~30VDC	2/3/4 draad
0~10/20mA		3 draad
0/1 tot en met 5 V
0/1 ~ 10V
0.5 tot en met 4,5 V	5VDC

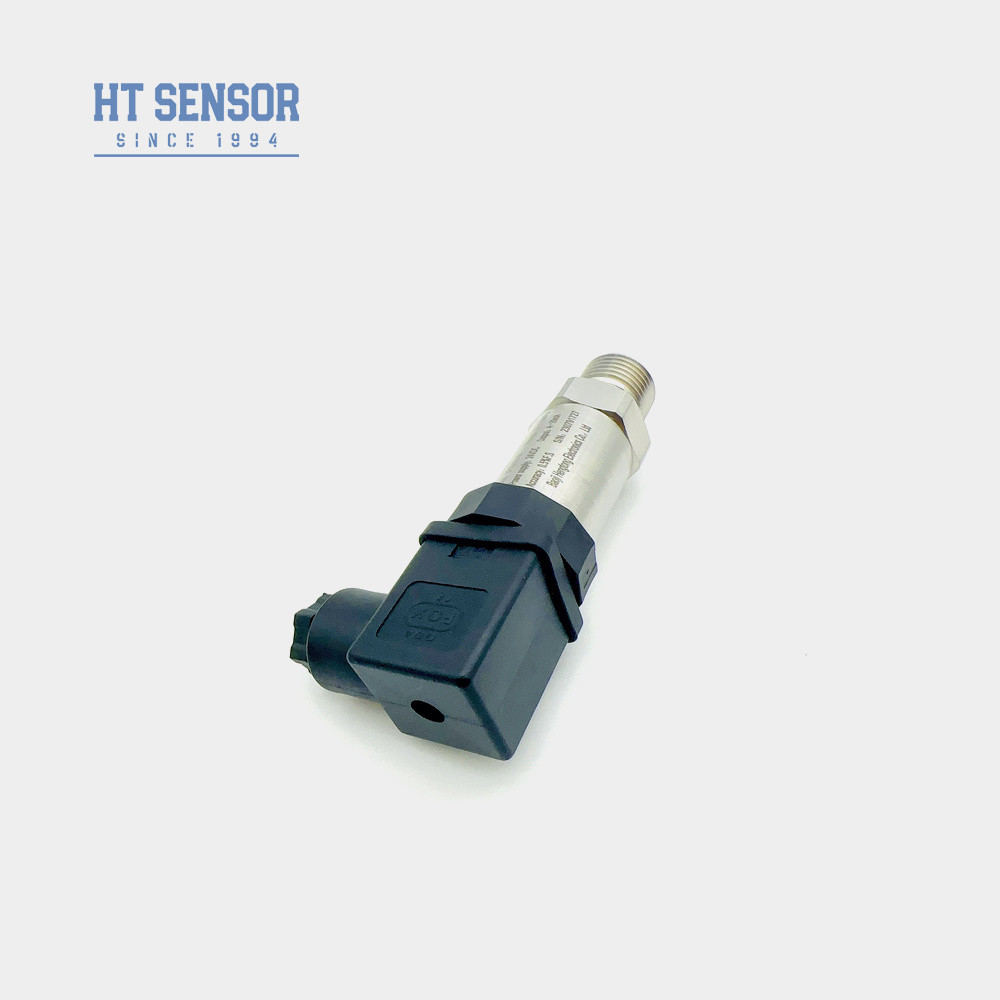

Hengtong Sensor 4-20mA Druktransmitter voor luchtgas Olie Water Tank Meeting Druk Transmitter Sensor 0

Hengtong Sensor 4-20mA Druktransmitter voor luchtgas Olie Water Tank Meeting Druk Transmitter Sensor 1

Hengtong Sensor 4-20mA Druktransmitter voor luchtgas Olie Water Tank Meeting Druk Transmitter Sensor 2

Hengtong Sensor 4-20mA Druktransmitter voor luchtgas Olie Water Tank Meeting Druk Transmitter Sensor 3

Besteltips

1Bij het selecteren van het product moet u ervoor zorgen dat het te meten medium compatibel is met de contactdelen van het product.
2. Bij het plaatsen van een bestelling dient u er rekening mee te houden dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening voor de zender niet lager zijn dan 20 VDC.
4Om een betrouwbare werking van het product te garanderen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voedingsbron betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber bedraagt -20oC tot 250oC. Wanneer de werktemperatuur van het product onder -20oC ligt, is het noodzakelijk een EPDM-O-ringverzegeling te kiezen.
6. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt het geleverd met polyethyleen kabelmateriaal.Gelieve het in de volgorde te specificeren.
7Voor speciale eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.

Hengtong Sensor 4-20mA Druktransmitter voor luchtgas Olie Water Tank Meeting Druk Transmitter Sensor 4

Hengtong Sensor 4-20mA Druktransmitter voor luchtgas Olie Water Tank Meeting Druk Transmitter Sensor 4

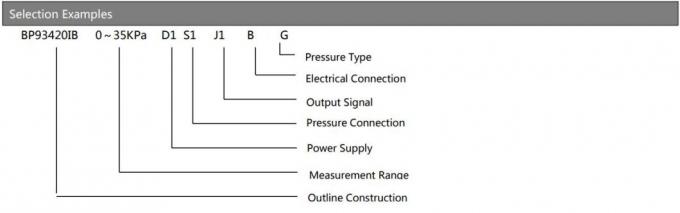

Bestelgids
BP93420XX	Druktransmitter

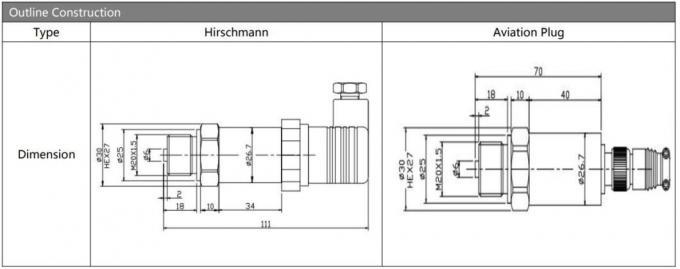

	Code	Ontwerp van de structuur
	IB	Algemene druktransmitter			IX	Toon druktransmitter
	IE	Schokbestendige luchtvaartdrukzender			IIC/III	Industrial General/ Display Druktransmitter
	Indien	Vochtdichte drukzender			IIE/IIIE	Algemene/displaydruktransmitter
	IN	Airconditioning speciale drukzender
	IC	Hoogtemperatuurdruktransmitter
	IQ1/IQ2	Grote diafragma/hoogtemperatuurdruktransmitter
		Meetbereik	-Nee.1. . .0~0.01...100 MPa
		(0-X) Kpa of MPa	X: geeft het werkelijke meetbereik aan
			Code	Stroomvoorziening
			D1	24VDC
			D2	5VDC
			D3	andere
				Code	Uitgangssignaal
				S1	4~20mADC	S5	0~20mADC
				S2	1 ~ 5VDC	S6	0~10VDC
				S3	0~5VDC	S7	0.5~4.5VDC
				S4	0~10mADC
					Code	Drukverbinding
					J1	M20x1.5
					J2	G1/2
					J3	G1/4
					J4	7/16-20UNF
					J5	andere

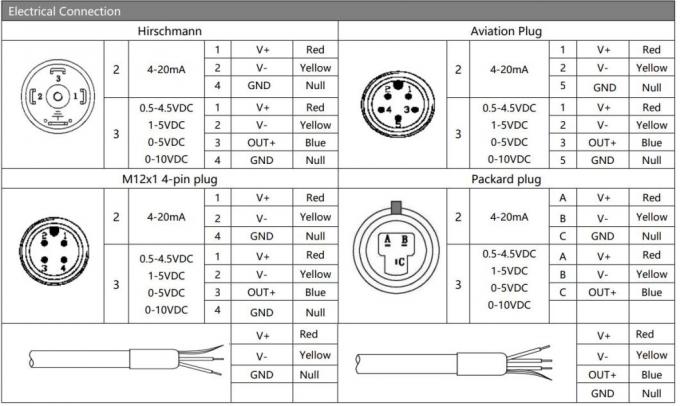

						Code	Elektrische aansluiting
						B1	Hirschmann
						B2	PG7 Plug
						B3	Afgesloten kabeluitgang
						B4	2088 Industriële behuizing
						B5	2088 Industriële behuizing met display
						B6	andere
							Code	Druktype
							G	Gewichtsdruk
							Een	Absolute druk
							S	Verzegelde referentiedruk

Vragen:
1. V: Wat zijn de kenmerken van uw druk sensor zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.

2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service.

3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.

4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.

5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.

6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie tijd is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC netwerk isaltijd beschikbaar.

Hengtong Sensor 4-20mA Druktransmitter voor luchtgas Olie Water Tank Meeting Druk Transmitter Sensor 5

Hengtong Sensor 4-20mA Druktransmitter voor luchtgas Olie Water Tank Meeting Druk Transmitter Sensor 6

label:

Plaats van herkomst:	Baoji, China.
Merknaam:	HT SENSOR
Certificering:	CE,RoHs,ISO9001
Modelnummer:	BP93420-IB

Min. bestelaantal:	1
Prijs:	negotiable
Verpakking Details:	Standaard exportpakket
Levertijd:	5-8 werkdagen
Betalingscondities:	Western Union, L/C, T/T
Levering vermogen:	5000 stuks per maand
