Hengtong 4-20mA Diverse Output Pressure Sensor Olie gevulde piezoresistieve druktransmitter
Product Details
| Model nr.: | BP93420-IB | Langetermijnstabiliteit: | +-0,2% F.S./Jaar ((Type.) |
|---|---|---|---|
| Druktype: | Meting van de druk, absolute druk, verzegelde druk | Transportpakket: | Standaard exportverpakking met karton |
| Specificatie: | Siliciumdruksensor | Handelsmerk: | HTsensor |
| Oorsprong: | China | nauwkeurigheidsgraad: | 0.5g |
| Drukbereik: | 0kpa~10kpa...100MPa | IP Rating: | IP65 |
| Markeren |
4-20mA oil-filled pressure transmitter,piezoresistive pressure sensor transmitter,diverse output pressure sensor |
||
Product Description
Hengtong 4-20mA Diverse Output Druksensor Oliegevulde Piezoresistieve Druksensor Productbeschrijving

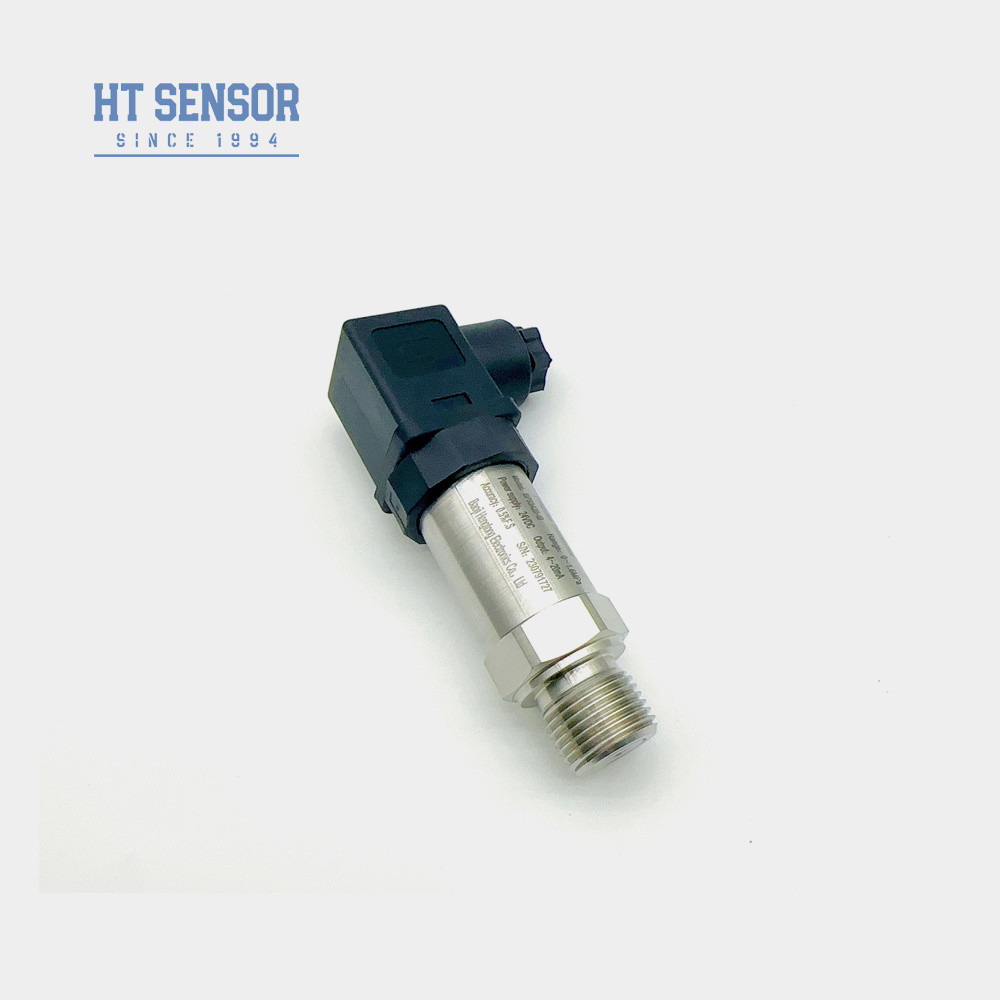

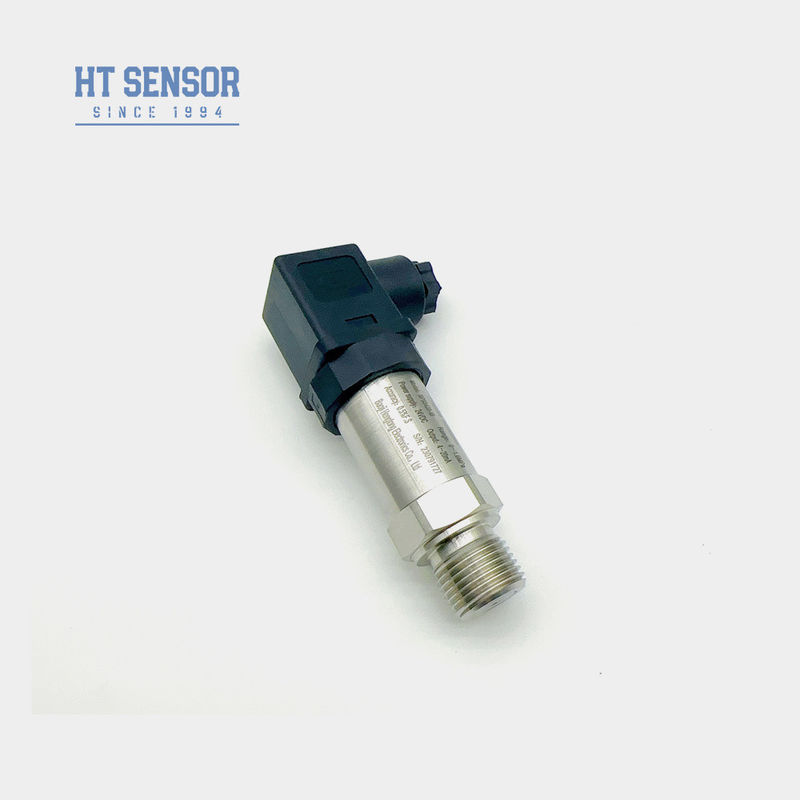

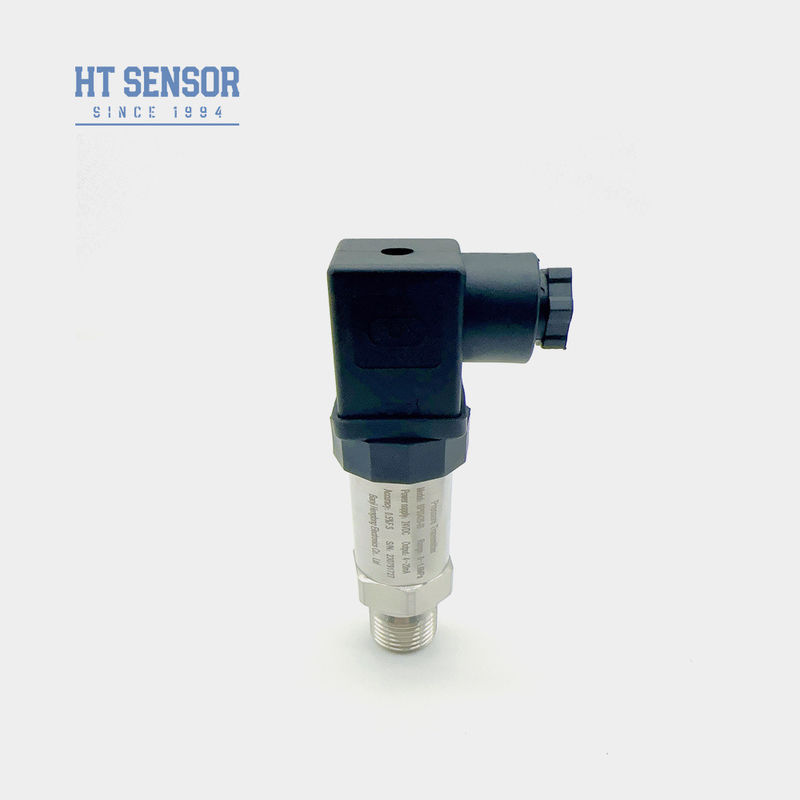

BP93420IB Druksensor
Inleiding:
De BP93420IB druksensor gebruikt de HT-serie diffusie silicium isolatie oliegevulde kern als het signaalmeetelement. De signaalverwerkingscircuit bevindt zich in een roestvrijstalen behuizing, die het sensorsignaal omzet in een standaard uitgangssignaal. Het product heeft strenge tests en verouderingsscreening ondergaan voor componenten, halffabrikaten en eindproducten, waardoor stabiele en betrouwbare prestaties worden gegarandeerd.
Producteigenschappen:
1. Breed meetbereik, roestvrijstalen structuur, diverse drukaansluitingsvormen
2. Compact en lichtgewicht ontwerp
3. Nul- en volledige schaal instelbaar
4. Hoge precisie, volledig roestvrijstalen structuur
5. Instelbare nul- en volledige schaal
Toepassingen:
1. Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
2. Toegepast in de marine- en luchtvaartindustrie
3. Gebruikt in industriële on-site processen zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
4. Gebruikt in hydraulische en pneumatische regelsystemen
| Prestatieparameters: | |
| Meetbereik | -100kPa…0kPa ~ 10kPa…100MPa |
| Druktype | Relatieve druk, Absolute druk, Afgedichte druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Nauwkeurigheid @ 25ºC | ±0,25% (Typisch) ±0,5% (Maximaal) |
| Herhaalbaarheid | 0,1%FS |
| Hysteresis | 0,1%FS |
| Langetermijnstabiliteit | ±0,1%F.S/Jaar(Typisch) ±0,2%F.S/Jaar(Maximaal) |
| Nulpunt Temperatuurdrift | ±0,03%F.S/ºC(≤100KPa) ±0,02%F.S/ºC(>100KPa) |
| Volledige Schaal Temperatuurdrift | ±0,03%F.S/ºC(≤100KPa) ±0,02%F.S/ºC(>100KPa) |
| Compensatietemperatuur | 0-70ºC(≤10mpa, aanpasbaar) |
| Bedrijfstemperatuur | -20ºC~80ºC |
| Opslagtemperatuur | -40ºC~120ºC |
| Trilling | 10g,55Hz ~ 2kHz |
| Behuizingsmateriaal | 304,316L |
| Diafragma Materiaal | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebeveiligingsclassificatie | Ex ia IIC T6 Ga |
| Beschermingsgraad | IP65 |
| O-ring Afdichting | Fluorkubber |
| Gewicht | ~0,25kg |
| Uitgangssignaal | Voedingsspanning | Uitgangstype |
| 4~20mA | 12~30VDC | 2/3/4 draads |
| 0~10/20mA | 3 draads |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| Besteltips |
2. Houd er bij het plaatsen van een bestelling rekening mee dat explosieveilige producten geen digitale displaykoppen bevatten.
3. Bij het bestellen van sensoren met een LCD- of LED-displaykop mag de voeding voor de sensor niet lager zijn dan 20VDC.
4. Om een betrouwbare werking van het product te garanderen, wordt aanbevolen dat gebruikers ter plaatse bliksembeveiligingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
5. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt deze geleverd met polyethyleen kabelmateriaal. Als u een ander kabelmateriaal wenst, vermeld dit dan in de bestelling.
7. Voor speciale vereisten zoals sterke trillingen, momentane impactkracht, sterke elektromagnetische of radiofrequentie-interferentie, informeer ons bedrijf en specificeer deze in de bestelling.

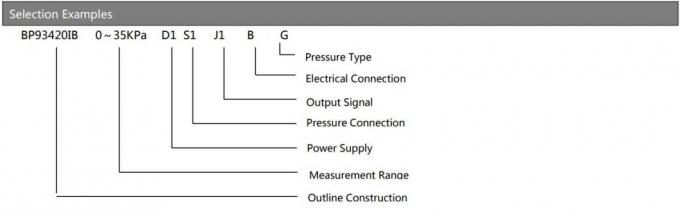

| Bestelgids | ||||||||
| BP93420XX | Druksensor | |||||||
| Code | Overzicht Constructie | |||||||
| IB | Algemene Druksensor | IX | Display Druksensor | |||||
| IE | Schokbestendige Luchtvaart Druksensor | IIC/III | Industriële Algemene/Display Druksensor | |||||
| IF | Vochtbestendige Druksensor | IIE/IIIE | Algemene/Display Druksensor | |||||
| IN | Airconditioning Specifieke Druksensor | |||||||
| IC | Hoge Temperatuur Druksensor | |||||||
| IQ1/IQ2 | Groot Diafragma / Hoge Temperatuur Druksensor | |||||||
| Meetbereik | -0.1. . .0~0.01...100MPa | |||||||
| (0-X)Kpa of MPa | X: Geeft het Werkelijke Meetbereik aan | |||||||
| Code | Voeding | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Anders | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukaansluiting | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Anders | |||||||

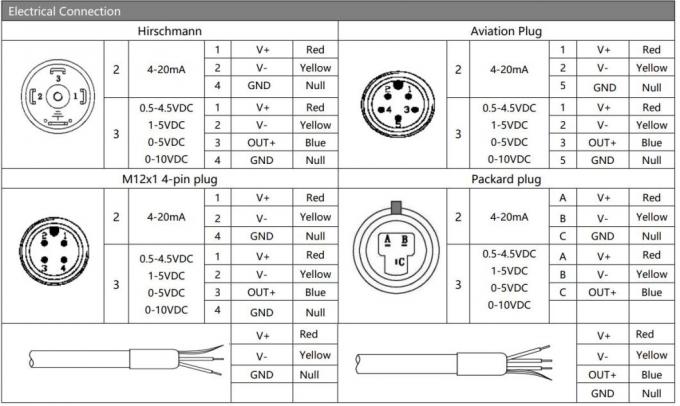

| Code | Elektrische Aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgedichte Kabel Uitgang | |||||||
| B4 | 2088 Industriële Behuizing | |||||||
| B5 | 2088 Industriële Behuizing met Display | |||||||
| B6 | Anders | |||||||
| Code | Druktype | |||||||
| G | Relatieve Druk | |||||||
| A | Absolute Druk | |||||||
| S | Afgedichte Referentiedruk | |||||||
FAQ:
1. V: Wat zijn de kenmerken van uw druksensoren?
A: Hoge precisie, duurzaamheid en uitstekende prestaties. Maatwerk beschikbaar.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. Wij bieden OEM- en ODM-service.
3. V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen tot 30.000 druksensoren per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen.
4. V: Wat is de typische levertijd?
A: 5~8 werkdagen voor standaardmodellen. Aangepaste producten kunnen variëren.
5. V: Hoe worden de producten geprijsd? Eventuele kortingen?
A: Concurrerende prijzen met kortingen voor bulkbestellingen of langdurige partners.
6. V: Wat is de garantie van uw producten? En after-sales service?
A: Onze garantietermijn is 24 maanden na verzending, en onze after-sales service zal binnen 24 uur reageren op uw vragen, instructies op afstand via pc-netwerk zijn altijd beschikbaar.
