BP157 Hengtong OEM Mini DIN-druktransmittersensor voor gaswater-olie meting
Product Details
| Model nr.: | BP157 | Bereik: | -100kpa~0~10kpa~40Mpa |
|---|---|---|---|
| Output: | 4-20mA /0,5-4,5Vdc/0-10VDC | Langetermijnstabiliteit: | +-0,2% F.S./Jaar ((Type.) |
| Huismateriaal: | 304 roestvrij staal | Druktype: | Meting van de druk, absolute druk, verzegelde druk |
| Type: | Normale druktransmitter | Structuretype: | Diffuse siliciumdrukzender |
| Metingsmedium: | Gas | Genauigheidsgraad: | 00,5% |
| IP-classificatie: | IP65 | Aanpassing: | Beschikbaar Gepersonaliseerd verzoek |
| Markeren |
Hengtong OEM pressure sensor,Mini DIN pressure transmitter,Gas water oil measurement sensor |
||
Product Description

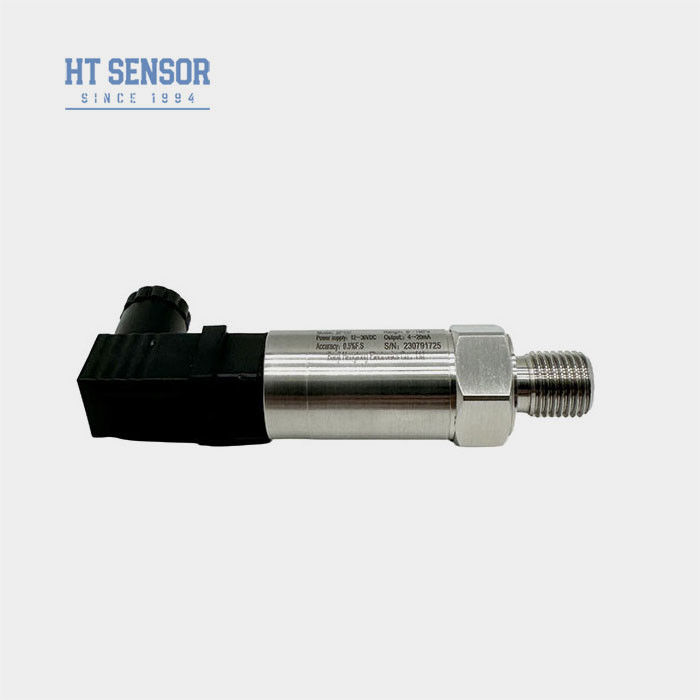

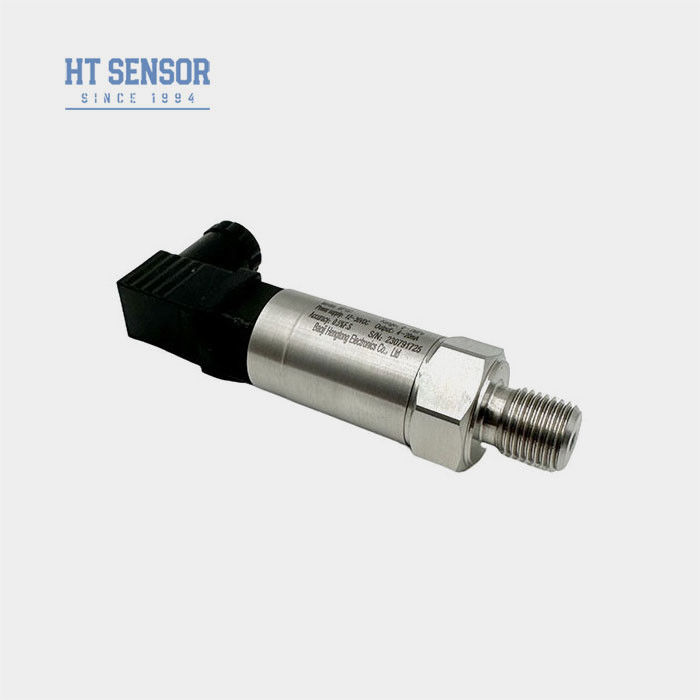

BP157 Hengtong OEM Mini DIN-druktransmittersensor voor gaswater-olie meting
BP157 Druktransmitter
Invoering van een mini-DIN-druktransmittersensor:
BP157 industriële druksensorzender met HT-difusie siliciumdruksensor als signaalmetingselement.Onze zelf ontwikkelde PCBS zet sensorsignalen om in standaard uitgangssignalen zoals 0.5-4.5VDC4-20mA. mini DIN-uitgang voldoet aan de meeste veldbehoeften.
Productkenmerkenvan een mini-DIN-druktransmittersensor:
1Een breed meetbereik, een roestvrij staalconstructie, diverse drukinterfaces.
2Compact en lichtgewicht ontwerp.
3. nul- en volwaardig verstelbaar
4Hooggeprecise, volledig roestvrij staal structuur.
5.Verstelbaar nul en vol.
Toepassingenvan een mini-DIN-druktransmittersensor:
1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal.
2. toegepast in de scheepvaart- en luchtvaartindustrie.
3Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie.
4. gebruikt in hydraulische en pneumatische besturingssystemen.
| Prestatieparametersvan een mini-DIN-druktransmittersensor: | |
| Meetbereik | 0kPa ~ 10kPa...5MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC |
| Voorbeelden van selectievan een mini-DIN-druktransmittersensor |
| Besteltips |
2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening voor de zender niet lager zijn dan 20 VDC.
4Om een betrouwbare werking van het product te garanderen, wordt aanbevolen dat gebruikers op de locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber bedraagt -20oC tot 250oC. Wanneer de werktemperatuur van het product onder -20oC ligt, is het noodzakelijk een EPDM-O-ringverzegeling te kiezen.
6. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt deze geleverd met polyethyleen kabelmateriaal.Gelieve het in de volgorde te specificeren.
7Voor speciale eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.
| Bestelgids | |||||||||
| BP15X | Analoogdruktransmitter | ||||||||
| Code | Ontwerp van de structuur | ||||||||
| 5 | Packard-prop | 6 | Verzegelde directe uitgangskabel 1,5 meter | ||||||
| 7 | Mini-Hirschmann-connector | 8 | Grote Hirschmann-connector | ||||||
| Meetbereik | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa of MPa |
X: Toont het werkelijke meetbereik aan | ||||||||
| Code | Stroomvoorziening | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | andere | ||||||||
| Code | Uitgangssignaal | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Code | Drukverbinding | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | andere ((¢50.4 Flanke) | ||||||||
| Code | Elektrische aansluiting | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel afgesloten stopcontact 1,5 meter | ||||||||
| B4 | andere | ||||||||
| Code | Druktype | ||||||||
| G | Gewichtsdruk | ||||||||
| Een | Absolute druk | ||||||||
| S | Verzegelde referentiedruk | ||||||||
Vragen:
1. Q:Bent u een fabrikant?
A: Wij zijn een fabrikant met meer dan 29 jaar ervaring.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5V:Verzending en verpakking
A4:Producten worden over het algemeen verzonden via internationale express, inclusief UPS,FedEx,DHL en INT voor vooraf betaalde vracht,en kan ook uw verzendrekening gebruiken om te innen,Standaard exportverpakking,met inbegrip van inspectiecertificering.
6.V: Neem contact op met ons
A: We hebben een actief en ervaren verkoopteam om u te dienen bij technische vraag en zakelijke kwestie. Laat ons gewoon een bericht achter of klik op de Online Service.
.
