20kpa Plastic Shell Differentiële Druk Sensor Silicon Cell Piezoresistive Druk Sensor
Product Details
| Model-NR.: | HT100 | Type: | Differentiële druk |
|---|---|---|---|
| Draadtype: | Vier-draad | Meetmedium: | Gaslucht |
| Stroom: | 5VDC / 1,5mA | Nauwkeurigheid: | 0,2% FS |
| Uitvoer: | mv signaal | Levering: | 1,5 ma |
| Type uitgangssignaal: | Analoog | Maatwerk: | Beschikbaar kan zijn OEM Op aanvraag |
| Markeren |
20kpa Plastic Shell Differentiële Druk Sensor,Differentiële druk sensor silicium,20kpa silicium piezoresistieve druk sensor |
||
Product Description

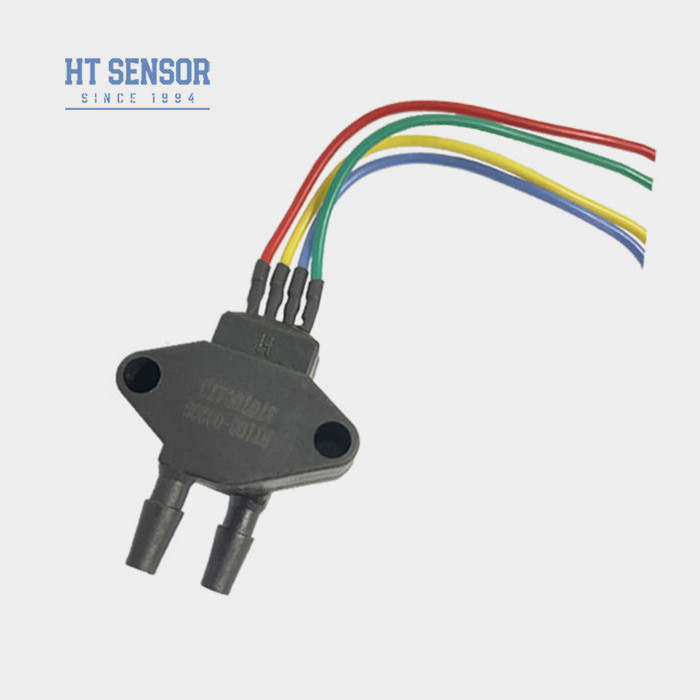

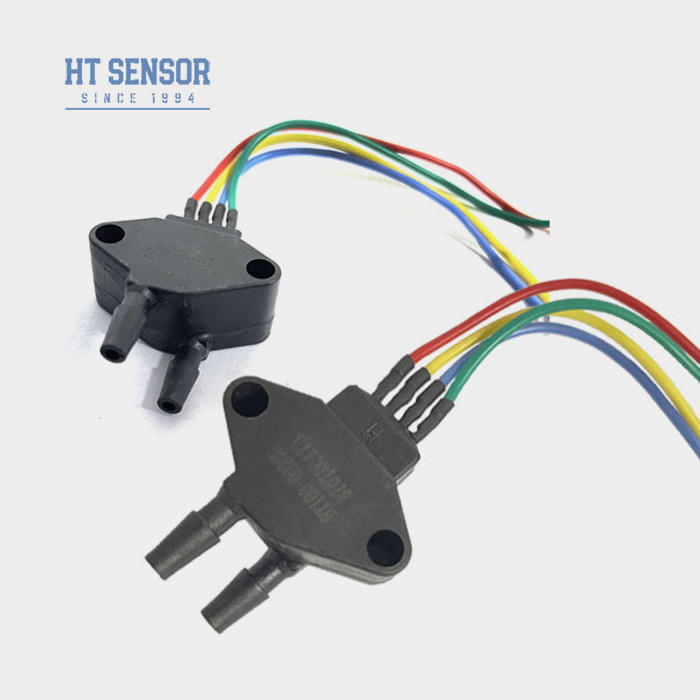

HT100 20kpa zwarte kunststof schelp differentiële silicium druk sensor voor differentiële druk
HT100Silicium piezoresistieve druksensor
Invoering van een druksensor van silicium:
Productkenmerkenmet een vermogen van meer dan 50 W:
- Breed meetbereik, 0~10KPa~2Mpa
- Hoge betrouwbaarheid en uitstekende stabiliteit
- TO8-inkapselingstechnologie
- Toepassingen in de lucht- en ruimtevaart
Toepassingenmet een vermogen van meer dan 50 W:
- Meting van droge, niet-corrosieve gasdrukken
- Pneumatische bedieningssystemen
- Biomedische techniek voor medische toepassingen
- HVAC (verwarming, ventilatie en airconditioning)
- Tests in de luchtvaart voor luchtvaartgerelateerde doeleinden
- Stroomvoorziening: ≤2mA DC (typisch 1,5mA DC)
- Inputimpedantie:3KΩ~6KΩ
- Uitgangsimpedantie:2.5KΩ~6KΩ
- Elektrische aansluiting:Gouden Kovar-pinnen of 100 mm hoogtemperatuurdraden
| Prestatieparametersmet een vermogen van meer dan 50 W: | ||||||
| Meetbereik | Afmeting ((G) | 10KPa, 20KPa, 35KPa, 100KPa | ||||
| Type | Maximaal | Eenheid | ||||
| Lineariteit | ±0.15 | ±0.3 | % F.S. | |||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | |||
| Hysteresis | 0.05 | 0.1 | % F.S. | |||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | |||
| Volledige productie | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | ||
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | |||
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | |||
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | |||
| Gecompenseerde tijdelijke. | ≤ 20 KPa | 0 tot 50 | oC | |||
| ≥ 35 kPa | 0 tot 70 | oC | ||||
| Werktemperatuur | -20 tot 80 | oC | ||||
| Bergingstemperatuur | -40 tot 125 | oC | ||||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 maal de volledige schaal of 4MPa | |||||
| Breukdruk | 5x de volledige schaal | |||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | ||||
| Materiaal van het diafragma | 316L | |||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | |||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | |||||
| Schok | 100 g, 11 ms | |||||
| Reactietijd | ≤ 1 ms | |||||
| Gewicht | ~ 12,5 g | |||||
| De parameters worden getest onder de volgende omstandigheden: constante stroom van 1,5 mA en omgevingstemperatuur van 25°C | ||||||
| Besteltips |
2. Zorg er tijdens de montage van de behuizing voor dat deze verticaal is uitgelijnd en oefen gelijkmatige druk uit om schade aan de compensatieplaat te voorkomen.
3Indien het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en vermijd het binnendringen van water, waterdamp of corrosieve stoffen in de negatieve drukkamer van de kern.
6Als er wijzigingen in de pinleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.
