Name: 5V silicium piezoresistieve druk sensor diafragma druk sensor met pin connect
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT26V
Price: 21.00 USD
Availability: InStock

Gedetailleerde informatie

Model nr.:	HT26V	Type uitgangssignaal:	Analoog 10mv/V
Vermogen:	5-10vdc	Materiaal:	Roestvrij staal
Draadtype:	- Nee, niet echt.	Metingsmedium:	gas en vloeistof
Dia:	19mm	Hoog:	OEM-producten
Transportpakket:	Verpakking	Oorsprong:	China
Type:	De Sensor van de siliciumdruk	Aanpassing:	Beschikbaar Gepersonaliseerd verzoek
Markeren:	5V siliciumpiëzoresistieve druksensor , 5V siliconen diafragma druk sensor , Diafragma-druksensor met pinconnect

Productomschrijving

Hengtong HT26V 5V aangedreven silicium druk sensor met pin verbinding

HT26V Silicon Piezoresistive Druk Sensor

Inleiding van de siliciumdruksensor:

HT26V is een piezoresistieve siliciumdruksensor met een zeer stabiel diffuus siliciumkristallelement in de kern.Het drukverschil van het gemeten medium wordt door het 316L-isolatie-diafragma en de afdichtingssiliconolie naar het siliciumdiafragma doorgegeven.. Custom constructie is gemaakt van een reguliere 19mm diameter, zeer aangepast, roestvrij staal onderdelen kan zo laag als 7mm. 5-10V constante spanning stroomtoevoer, output regelmatig.De HT26V-druksensor is uitgerust met een O-ring voor drukverzegeling en gemakkelijke installatie.

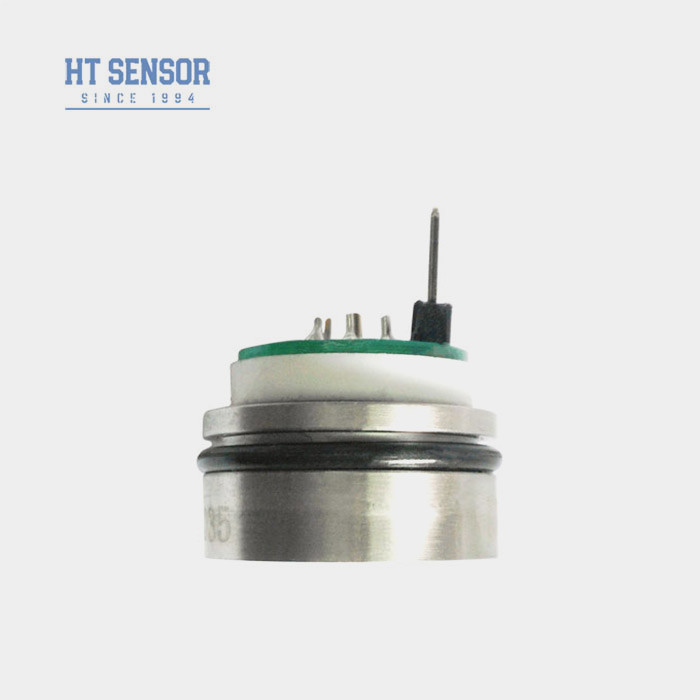

5V silicium piezoresistieve druk sensor diafragma druk sensor met pin connect 1

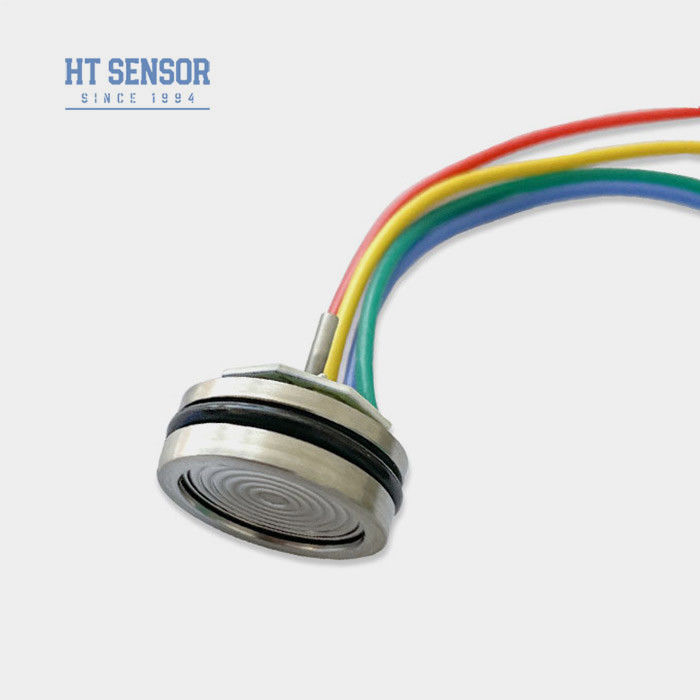

5V silicium piezoresistieve druk sensor diafragma druk sensor met pin connect 2

5V silicium piezoresistieve druk sensor diafragma druk sensor met pin connect 3

Productkenmerkenmet een breedte van niet meer dan 10 mm,:

Standaardspanningsvoorziening en standaardsignalen
Hoge betrouwbaarheid en uitstekende stabiliteit
De Hoogte is 7mm, verschillende structuren kunnen worden aangepast

Toepassingenmet een breedte van niet meer dan 10 mm,:

Gebruikt op verschillende industriële proceslocaties, waaronder aardolie, chemie, metallurgie, energie en hydrologie.
Gebruikt in de maritieme en luchtvaartindustrie
geschikt voor hydraulische en pneumatische besturingssystemen
Gebruikt in toepassingen voor procescontrole

Elektrische prestatiesmet een breedte van niet meer dan 10 mm,:

Stroomvoorziening: ≤10VDC
Gewone modus-uitgangsspanning: 50% van de ingang (typisch)
Inputimpedantie:4KΩ~20KΩ
Uitgangsimpedantie:2.5KΩ~6KΩ
Elektrische aansluiting: 100 mm hoge temperatuurdraad, lintkabel en Pinnenaansluitingen.

Prestatieparametersmet een breedte van niet meer dan 10 mm,:
Meetbereik		Afmeting ((G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
		Absolute (A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
		Verzegeld (S)	3500KPaS, 7MPaS, 10MPaS
		Type		Maximaal	Eenheid
Niet-lineariteit		±0.15		±0.3	% F.S.
Herhaalbaarheid		0.05		0.1	% F.S.
Hysteresis		0.05		0.1	% F.S.
Nul Offset-uitvoer		0 ± 1		0 ± 2	mV
Volledige productie	≤ 20 KPa	50 ± 1		50 ± 2	mV
	≥ 35 kPa	100 ± 1		100 ± 2	mV
Nul Offset Temp. Drift	≤ 20 KPa	± 1		±2.5	% F.S.
	≥ 35 kPa	±0.8		± 15	% F.S.
Volledige schaal Temperatuur Drift	≤ 20 KPa	± 1		±2	% F.S.
	≥ 35 kPa	±0.8		± 15	% F.S.
Gecompenseerde tijdelijke.	≤ 20 KPa	0 tot 50			oC
	≥ 35 kPa	0 tot 70			oC
Werktemperatuur		-20 tot 80			oC
Bergingstemperatuur		-40 tot 125			oC
Toegestane overbelasting		3 keer de volledige schaal
Breukdruk		5x de volledige schaal
Langetermijnstabiliteit		0.2 %			F.S./jaar
Materiaal van het diafragma		316L
Isolatieweerstand		≥ 200MΩ 100VDC
Vibratie		Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz
Schok		100 g, 11 ms
Reactietijd		≤ 1 ms
O-ring zegel		met een gewicht van niet meer dan 50 g/m2
Volledig medium		Siliciumolie
Gewicht		~ 25 g
De parameters worden getest onder de volgende omstandigheden: constante spanning van 10 V en omgevingstemperatuur van 25oC

Ontwerp van de structuur
Drukbuis < 3,5 MPaS
Normaal ≥ 3,5 MPaS < 40 MPaS

Elektrische aansluiting en compensatie

5V silicium piezoresistieve druk sensor diafragma druk sensor met pin connect 6

Voorbeelden van selectie

5V silicium piezoresistieve druk sensor diafragma druk sensor met pin connect 7

Besteltips

1. Let tijdens de montage op de pasvorm tussen de kerngrootte en de zenderbehuizing om de
vereiste luchtdichtheid
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Indien het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en voorkom dat water, waterdamp of corrosieve stoffen de negatieve drukkamer van de kern binnendringen.
6Als er wijzigingen in de pinleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.

FQA

1.V: Wat zijn de kenmerken van uw druksensor-zenders?

A: Hoge precisie, duurzaamheid en uitstekende prestaties.

2.V: Kan ik speciale specificaties aanpassen?

A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service

3.V: Wat is uw productiecapaciteit?

A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen
.

4.V: Wat is de typische levertijd?

A: 5 tot 8 werkdagen voor standaardmodellen.

5.V: Hoe zijn de prijzen van de producten?

A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners
.

6.V: Wat is de garantie van uw producten? En naverkoopservice?

A: Onze garantie is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC-netwerk is altijd beschikbaar.

bedrijf

5V silicium piezoresistieve druk sensor diafragma druk sensor met pin connect 8

5V silicium piezoresistieve druk sensor diafragma druk sensor met pin connect 9

5V silicium piezoresistieve druk sensor diafragma druk sensor met pin connect 10

5V silicium piezoresistieve druk sensor diafragma druk sensor met pin connect 11

label:

Plaats van herkomst:	Baoji, China.
Merknaam:	HT SENSOR
Certificering:	CE,RoHs,ISO9001
Modelnummer:	HT26V

Min. bestelaantal:	1
Prijs:	negotiable
Verpakking Details:	Standaard exportpakket
Levertijd:	5-8 werkdagen
Betalingscondities:	Western Union, L/C, T/T
Levering vermogen:	5000 stuks per maand
