5V silicium piezoresistive druk sensor Diafragma druk sensor met pin connect drukcel
Product Details
| Model-NR.: | HT26V | Type uitgangssignaal: | Analoog 10mv/V |
|---|---|---|---|
| Stroom: | 5-10VDC | Materiaal: | Roestvrij staal |
| Threadtype: | Nee | Meetmedium: | Gas en vloeistof |
| Dia: | 19 mm | Hoog: | OEM |
| Transportpakket: | karton | Oorsprong: | China |
| Type: | Siliciumdruksensor | Maatwerk: | Beschikbaar | Aangepast verzoek |
| Markeren |
5V siliciumpiëzoresistieve druksensor,5V siliconen diafragma druk sensor,Diafragma-druksensor met pinconnect |
||
Product Description

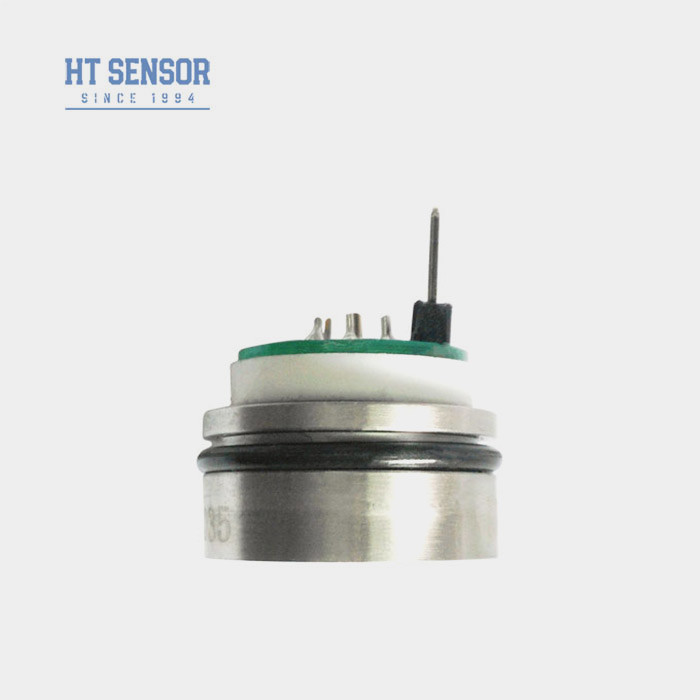

Hengtong HT26V 5V aangedreven silicium druk sensor met pin verbinding
HT26V Silicon Piezoresistive Druk Sensor
Inleiding van de siliciumdruksensor:
HT26V is een piezoresistieve siliciumdruksensor met een zeer stabiel diffuus siliciumkristallelement in de kern.Het drukverschil van het gemeten medium wordt door het 316L-isolatie-diafragma en de afdichtingssiliconolie naar het siliciumdiafragma doorgegeven.. Custom constructie is gemaakt van een reguliere 19mm diameter, zeer aangepast, roestvrij staal onderdelen kan zo laag als 7mm. 5-10V constante spanning stroomtoevoer, output regelmatig.De HT26V-druksensor is uitgerust met een O-ring voor drukverzegeling en gemakkelijke installatie.
- Standaardspanningsvoorziening en standaardsignalen
- Hoge betrouwbaarheid en uitstekende stabiliteit
- De Hoogte is 7mm, verschillende structuren kunnen worden aangepast
- Gebruikt op verschillende industriële proceslocaties, waaronder aardolie, chemie, metallurgie, energie en hydrologie.
- Gebruikt in de maritieme en luchtvaartindustrie
- geschikt voor hydraulische en pneumatische besturingssystemen
- Gebruikt in toepassingen voor procescontrole
- Stroomvoorziening: ≤10VDC
- Gewone modus-uitgangsspanning: 50% van de ingang (typisch)
- Inputimpedantie:4KΩ~20KΩ
- Uitgangsimpedantie:2.5KΩ~6KΩ

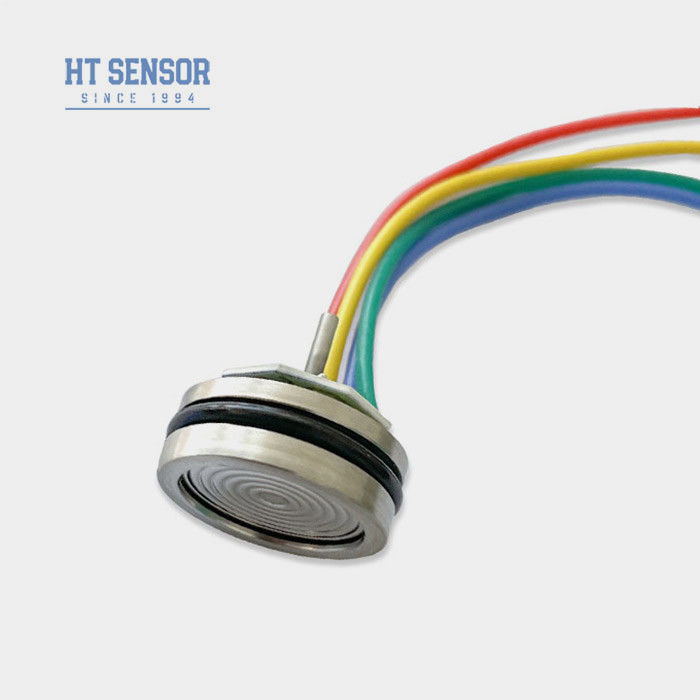

- Elektrische aansluiting: 100 mm hoge temperatuurdraad, lintkabel en Pinnenaansluitingen.
| Prestatieparametersmet een breedte van niet meer dan 10 mm,: | |||||
| Meetbereik | Afmeting ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Verzegeld (S) | 3500KPaS, 7MPaS, 10MPaS | ||||
| Type | Maximaal | Eenheid | |||
| Niet-lineariteit | ±0.15 | ±0.3 | % F.S. | ||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | ||
| Hysteresis | 0.05 | 0.1 | % F.S. | ||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | ||
| Volledige productie | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | mV | |
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | ||
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2.5 | % F.S. | |
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | ||
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | ||
| Gecompenseerde tijdelijke. | ≤ 20 KPa | 0 tot 50 | oC | ||
| ≥ 35 kPa | 0 tot 70 | oC | |||
| Werktemperatuur | -20 tot 80 | oC | |||
| Bergingstemperatuur | -40 tot 125 | oC | |||
| Toegestane overbelasting | 3 keer de volledige schaal | ||||
| Breukdruk | 5x de volledige schaal | ||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | |||
| Materiaal van het diafragma | 316L | ||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | ||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | ||||
| Schok | 100 g, 11 ms | ||||
| Reactietijd | ≤ 1 ms | ||||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | ||||
| Volledig medium | Siliciumolie | ||||
| Gewicht | ~ 25 g | ||||
| De parameters worden getest onder de volgende omstandigheden: constante spanning van 10 V en omgevingstemperatuur van 25oC | |||||
| Ontwerp van de structuur | |
| Drukbuis < 3,5 MPaS |
|
| Normaal ≥ 3,5 MPaS < 40 MPaS |
|
| Elektrische aansluiting en compensatie |
|
| Voorbeelden van selectie |
| Besteltips |
vereiste luchtdichtheid
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Indien het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en voorkom dat water, waterdamp of corrosieve stoffen de negatieve drukkamer van de kern binnendringen.
6Als er wijzigingen in de pinleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.
