Name: HT-IQT-B Diffuse Silicon Pressure Sensor Hoogtemperatuurwater-oliedruksensor
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT-IQT-B
Price: 21.00 USD
Availability: InStock

Gedetailleerde informatie

Model nr.:	HT-IQT-B	Bereik:	0-35kpa~3.5Mpa
Draadtype:	met een gewicht van niet meer dan 50 kg	Metingsmedium:	AIR en Vloeibare water en olie
aangepast:	aangepast	Draad:	50.4 mm
Output:	mv signaal	Kracht:	1.5 mA
Specificatie:	50.4 mm	Type:	Diffuse siliciumdruksensor
Type uitgangssignaal:	Analoog	Materiaal:	316L roestvrij staal
Markeren:	HT-IQT-B diffuse siliciumdruksensor , Water-olie diffuse siliciumdruk sensor , Hoogtemperatuurwater-oliedruksensor

Productomschrijving

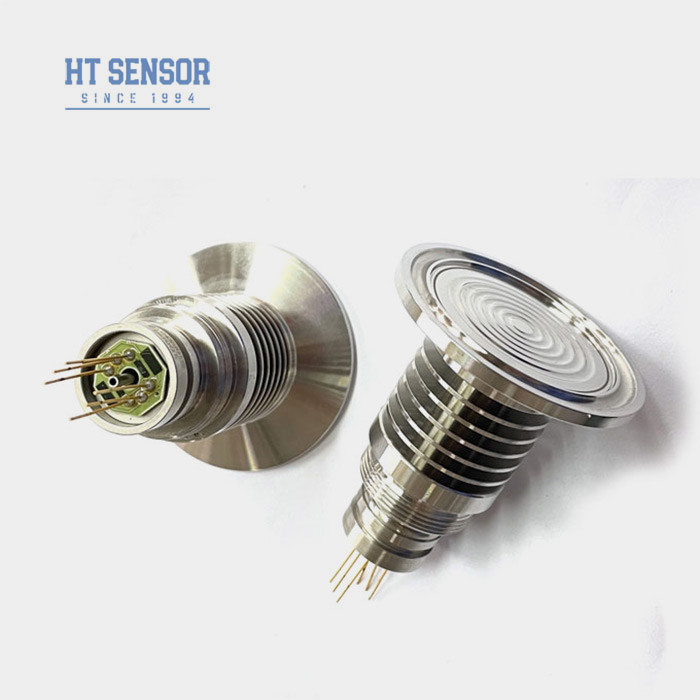

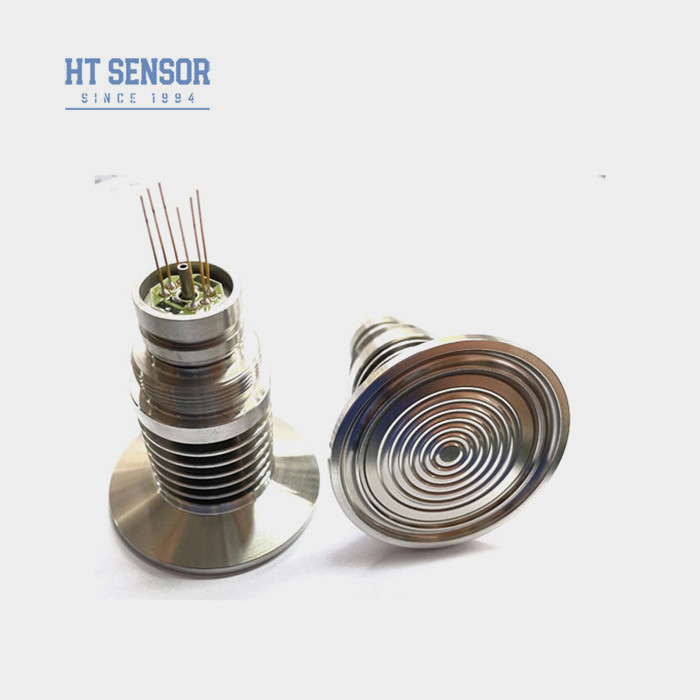

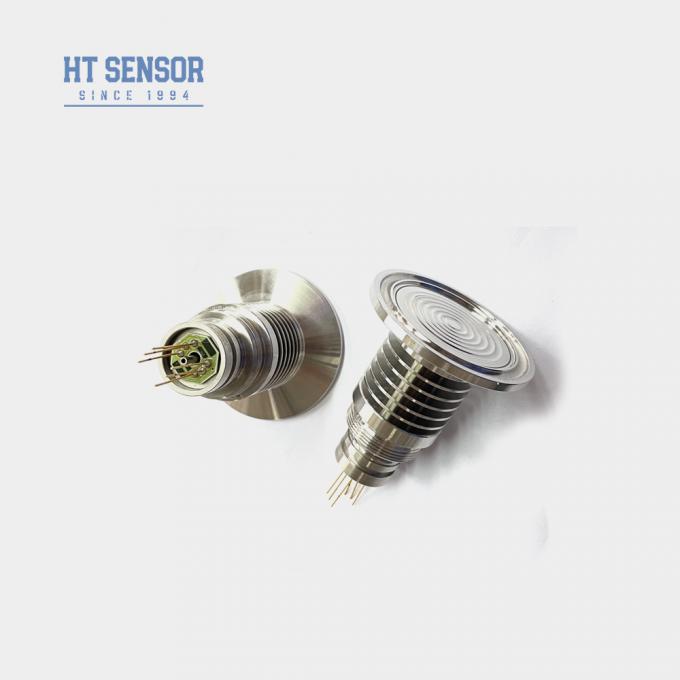

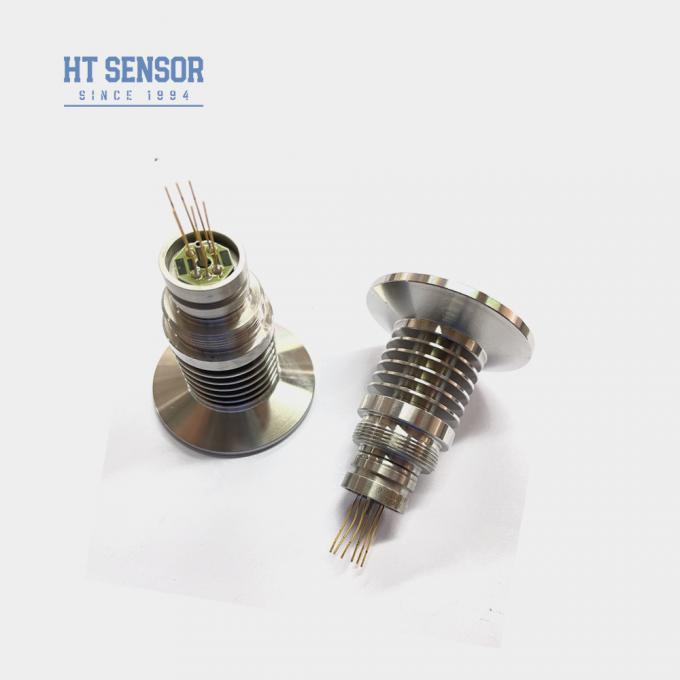

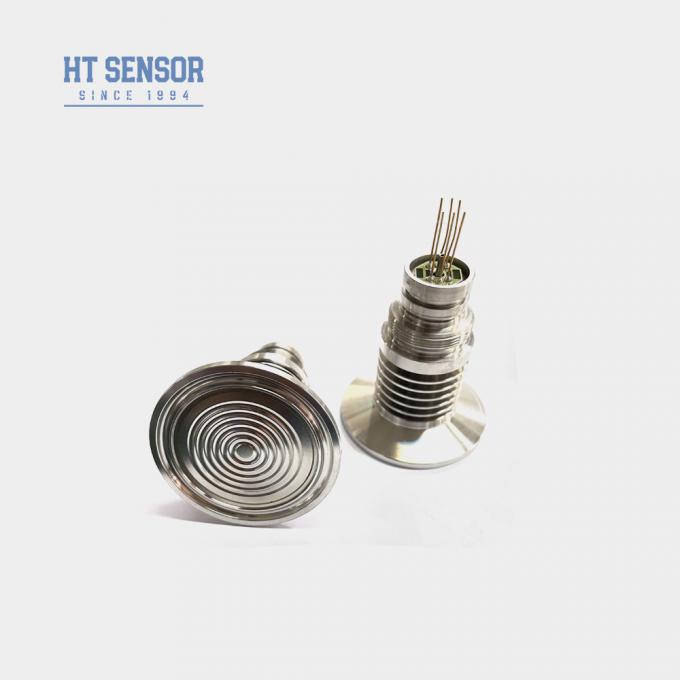

HT Sensor HT-IQT-B Diffuse Silicon Pressure Sensor voor hoogtemperatuurwater of -olie

HT-IQT-BPiezoresistiefSiliciumdruksensor

Invoering van een druksensor van diffus silicium:

HT - IQT - B siliciumdruksensor is een soort ingebouwde diafragma. Druk werd overgedragen aan de gevoelige chip via een roestvrijstalen diafragma en verzegelde siliconen olie.De sensorchip zet de druk om in een detecteerbaar millivolt-elektrisch signaalDit product heeft een plaatdiafragma-structuur, met een hoge temperatuur warmteafzuiger, een hoge temperatuur, een hoge temperatuur, een hoge temperatuur, een hoge temperatuur en een hoge temperatuur.de meting van het medium bij hoge temperatuur is goed. Het blote platte diafragma is gemakkelijk schoon te maken en heeft een goed effect op de meting van viskeuze media.

HT diffused silicon oil-filled pressure sensor

Productkenmerkenvan diffuse siliciumdrukgevoeligheid:

316L roestvrij staal behuizing verpakking.
Temperatuurcompensatie en nulpuntcorrectie door middel van een dikke film.
Hoogtemperatuur spoeldiafragma structuur voor een gemakkelijke reiniging.

Toepassingenvan diffuse siliciumdrukgevoeligheid:

Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met 316Lverenigbaarheid met roestvrij staal.
Voedsel- en drankenindustrie.
Industriële procescontrole.

Elektrische prestatiesvan diffuse siliciumdrukgevoeligheid:

Stroomvoorziening: ≤ 2 mA gelijkstroom (0,4-1,5 mA gelijkstroom).
Inputimpedantie: 2,5 KΩ~6 KΩ.
Uitgangsimpedantie: 2,5 KΩ tot 6 KΩ.
Elektrische aansluiting: vergulde Kovar-pinnen of 100 mm hoge temperatuur draden.

Prestatieparametersvan diffuse siliciumdrukgevoeligheid:
Meetbereik		Afmeting ((G)	35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
		Absolute (A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
		Verzegeld (S)	3500 KPaS
		Type		Maximaal	Eenheid
Niet-lineariteit		±0.15		±0.3	% F.S.
Herhaalbaarheid		0.05		0.1	% F.S.
Hysteresis		0.05		0.1	% F.S.
Nul Offset-uitvoer		0 ± 1		0 ± 2	mV
Volledige productie	≤ 20 KPa	50 ± 10		50 ± 30	mV
	≥ 35 kPa	100 ± 10		100 ± 30	mV
Nul Offset Temp. Drift	≤ 20 KPa	± 1		±2	% F.S.
	≥ 35 kPa	±0.5		± 1	% F.S.
Volledige schaal Temperatuur Drift	≤ 20 KPa	± 1		±2	% F.S.
	≥ 35 kPa	±0.5		± 1	% F.S.
Gecompenseerde Temp.	≤ 20 KPa	0 tot 50			oC
	≥ 35 kPa	0 tot 70			oC
Werktemperatuur		-20 tot 80			oC
Bergingstemperatuur		-40 tot 125			oC
Toegestane overbelasting		Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa
Breukdruk		5x de volledige schaal
Langetermijnstabiliteit		0.2 %			F.S./jaar
Materiaal van het diafragma		316L
Isolatieweerstand		≥ 200MΩ 100VDC
Schok		100 g, 11 ms
Reactietijd		≤ 1 ms
O-ring zegel		met een gewicht van niet meer dan 50 g/m2
Volledig medium		Siliciumolie
Gewicht		~ 220 g
De parameters worden getest onder de volgende omstandigheden: 1,5 mA @ 25°C

Ontwerp van de structuur

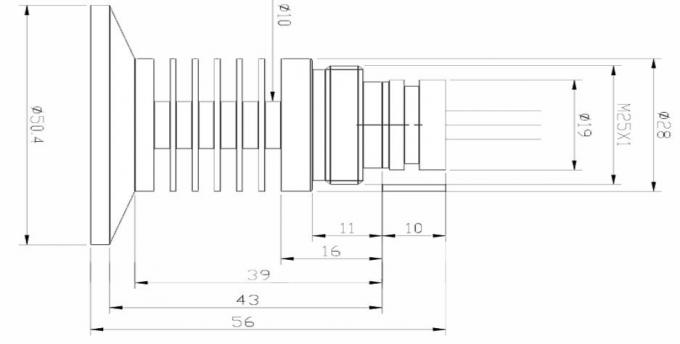

Afmeting

Elektrische aansluiting en compensatie

Voorbeelden van selectie

Besteltips

1. Let tijdens de montage op de pasvorm tussen de kerngrootte en de zenderbehuizing om de
vereiste luchtdichtheid
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Als het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en voorkom dat water, waterdamp of corrosieve stoffen in de negatieve drukkamer van de kern komen.
6Als er wijzigingen in de pinleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.

bedrijf

FQA

1.V: Wat zijn de kenmerken van uw druksensor-zenders?

A: Hoge precisie, duurzaamheid en uitstekende prestaties.

2.V: Kan ik speciale specificaties aanpassen?

A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service

3.V: Wat is uw productiecapaciteit?

A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen
.

4.V: Wat is de typische levertijd?

A: 5 tot 8 werkdagen voor standaardmodellen.

5.V: Hoe zijn de prijzen van de producten?

A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners
.

6.V: Wat is de garantie van uw producten? En naverkoopservice?

A: Onze garantie is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC-netwerk is altijd beschikbaar.

label:

Plaats van herkomst:	Baoji, China.
Merknaam:	HT SENSOR
Certificering:	CE,RoHs,ISO9001
Modelnummer:	HT-IQT-B

Min. bestelaantal:	1
Prijs:	negotiable
Verpakking Details:	Standaard exportpakket
Levertijd:	5-8 werkdagen
Betalingscondities:	Western Union, L/C, T/T
Levering vermogen:	5000 stuks per maand
