HT-IQT-B Diffuse Silicon Pressure Sensor Hoogtemperatuurwater-oliedruksensor
Product Details
| Model nr.: | HT-IQT-B | Bereik: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Draadtype: | met een gewicht van niet meer dan 50 kg | Het meetmedium: | AIR en Vloeibare water en olie |
| Aangepast: | Aangepast | Draad: | 50.4 mm |
| Uitvoer: | mv signaal | Stroom: | 1,5 ma |
| Specificatie: | 50.4 mm | Type: | Diffuse siliciumdruksensor |
| Type uitgangssignaal: | Analoog | Materiaal: | 316L roestvrij staal |
| Markeren |
HT-IQT-B diffuse siliciumdruksensor,Water-olie diffuse siliciumdruk sensor,Hoogtemperatuurwater-oliedruksensor |
||
Product Description

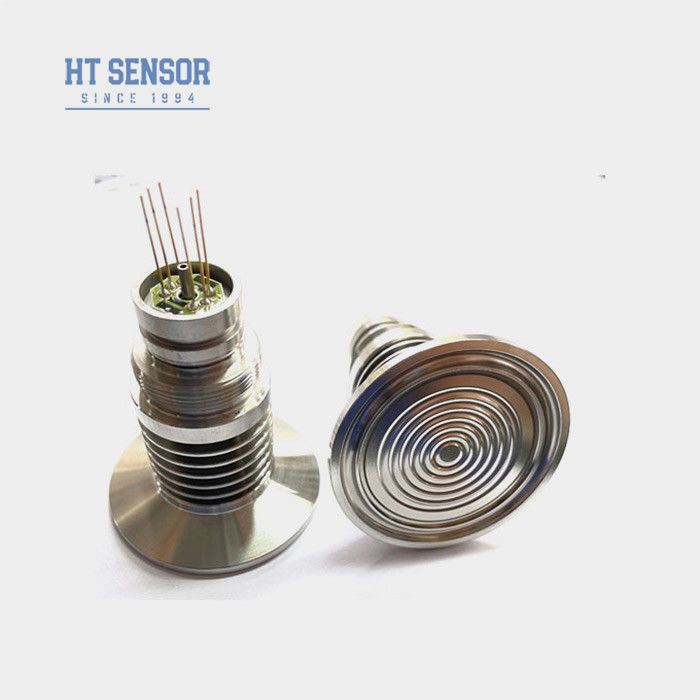

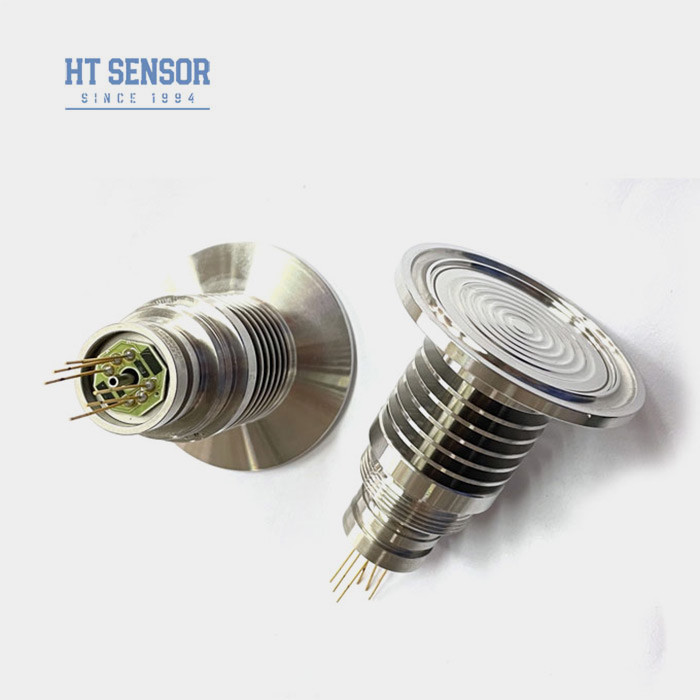

HT Sensor HT-IQT-B Diffuse Silicon Pressure Sensor voor hoogtemperatuurwater of -olie
HT-IQT-BPiezoresistiefSiliciumdruksensor
Invoering van een druksensor van diffus silicium:
HT - IQT - B siliciumdruksensor is een soort ingebouwde diafragma. Druk werd overgedragen aan de gevoelige chip via een roestvrijstalen diafragma en verzegelde siliconen olie.De sensorchip zet de druk om in een detecteerbaar millivolt-elektrisch signaalDit product heeft een plaatdiafragma-structuur, met een hoge temperatuur warmteafzuiger, een hoge temperatuur, een hoge temperatuur, een hoge temperatuur, een hoge temperatuur en een hoge temperatuur.de meting van het medium bij hoge temperatuur is goed. Het blote platte diafragma is gemakkelijk schoon te maken en heeft een goed effect op de meting van viskeuze media.
Productkenmerkenvan diffuse siliciumdrukgevoeligheid:
- 316L roestvrij staal behuizing verpakking.
- Temperatuurcompensatie en nulpuntcorrectie door middel van een dikke film.
- Hoogtemperatuur spoeldiafragma structuur voor een gemakkelijke reiniging.
- Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met 316Lverenigbaarheid met roestvrij staal.
- Voedsel- en drankenindustrie.
- Industriële procescontrole.
- Stroomvoorziening: ≤ 2 mA gelijkstroom (0,4-1,5 mA gelijkstroom).
- Inputimpedantie: 2,5 KΩ~6 KΩ.
- Uitgangsimpedantie: 2,5 KΩ tot 6 KΩ.
- Elektrische aansluiting: vergulde Kovar-pinnen of 100 mm hoge temperatuur draden.
| Prestatieparametersvan diffuse siliciumdrukgevoeligheid: | |||||
| Meetbereik | Afmeting ((G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Verzegeld (S) | 3500 KPaS | ||||
| Type | Maximaal | Eenheid | |||
| Niet-lineariteit | ±0.15 | ±0.3 | % F.S. | ||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | ||
| Hysteresis | 0.05 | 0.1 | % F.S. | ||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | ||
| Volledige productie | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Gecompenseerde Temp. | ≤ 20 KPa | 0 tot 50 | oC | ||
| ≥ 35 kPa | 0 tot 70 | oC | |||
| Werktemperatuur | -20 tot 80 | oC | |||
| Bergingstemperatuur | -40 tot 125 | oC | |||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa | ||||
| Breukdruk | 5x de volledige schaal | ||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | |||
| Materiaal van het diafragma | 316L | ||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | ||||
| Schok | 100 g, 11 ms | ||||
| Reactietijd | ≤ 1 ms | ||||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | ||||
| Volledig medium | Siliciumolie | ||||
| Gewicht | ~ 220 g | ||||
| De parameters worden getest onder de volgende omstandigheden: 1,5 mA @ 25°C | |||||
| Ontwerp van de structuur | |
| Afmeting |
|
| Elektrische aansluiting en compensatie |
|
| Voorbeelden van selectie |
| Besteltips |
vereiste luchtdichtheid
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Als het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en voorkom dat water, waterdamp of corrosieve stoffen in de negatieve drukkamer van de kern komen.
6Als er wijzigingen in de pinleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.
