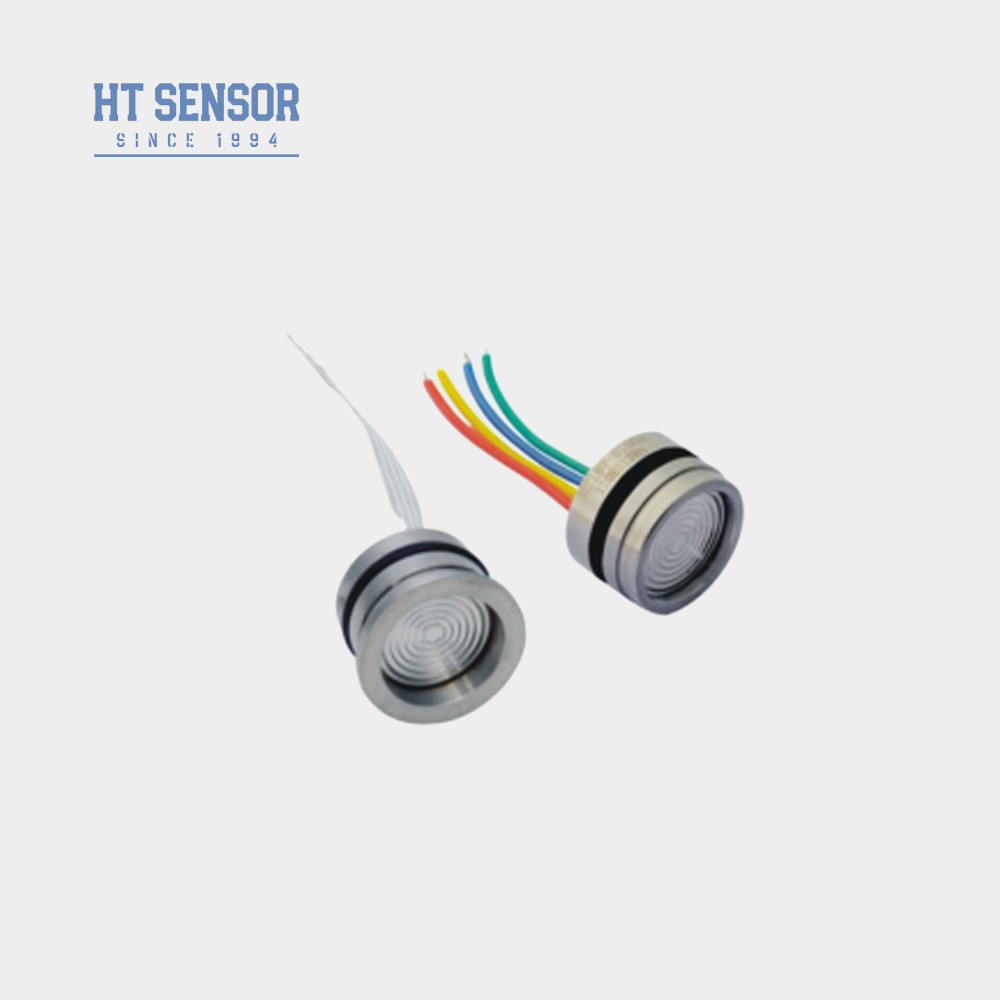

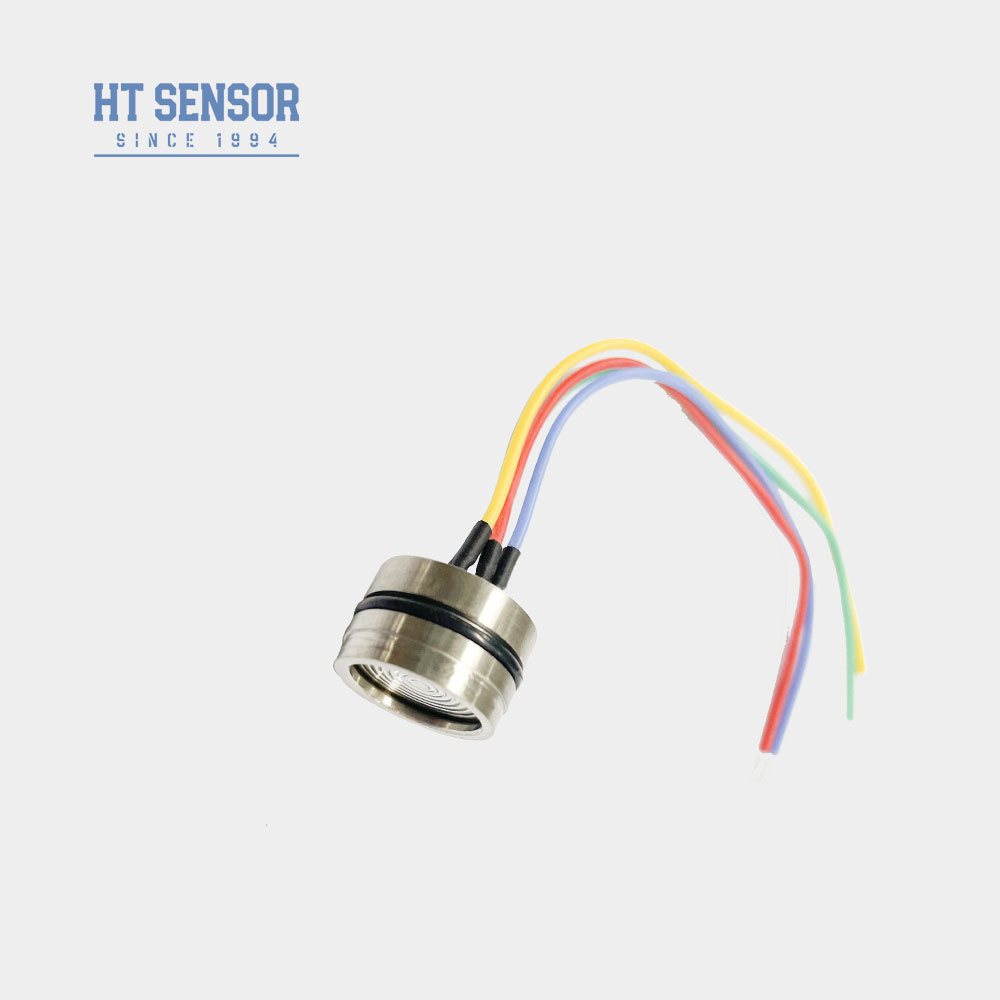

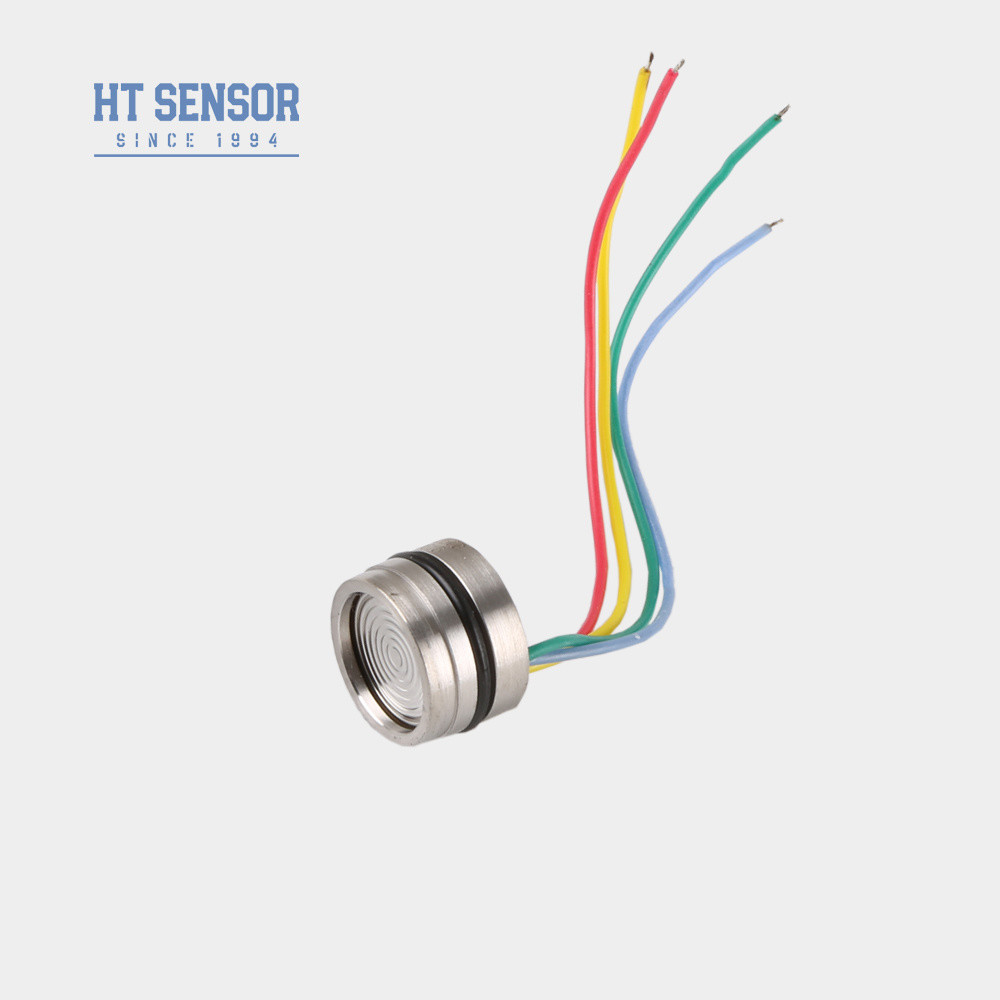

HT19 Roestvrijstalen Siliconen Piezoresistieve Niveaudruksensor met 4-draads Sensorkern
Product Details
| Model-NR.: | HT19F | Draadtype: | Vier-draad |
|---|---|---|---|
| Meetmedium: | Gas en vloeistof | Aangepast: | OEM |
| Vullend medium: | Siliciumolie | Langetermijnstabiliteit: | 0.2%F.S/Year |
| Transportpakket: | karton | Specificatie: | 19 mm |
| Handelsmerk: | HengTong | Oorsprong: | China |
| Hs-code: | 9026209090 | Voor: | Diffuse siliciumdrukzender |
| Type uitgangssignaal: | Analoog type mv signaal | Materiaal: | Roestvrij staal |
| Markeren |
HT19 roestvrijstalen druksensor,4-draads piëzoresistieve niveausensor,silicium druksensor met garantie |
||
Product Description
Productbeschrijving
HT19 Silicium piezoresistieve druksensor
Inleiding:
HT19 is een piezoresistieve druksensor van silicium, met een zeer stabiel diffus siliconen sensorelement in de kern.Door de druk van het gemeten medium door een isolatiediafragma en siliconolie naar het siliciumdiafragma over te brengen, zorgt het voor nauwkeurige en betrouwbare metingen van zowel vloeistof- als gasdrukken.de sensor wordt op grote schaal toegepast in veeleisende toepassingen zoals luchtcompressoren en koelsystemen.
Productkenmerken:1.Met behulp van geavanceerde technologie en 316L roestvrij staal behuizing, samen met met een diameter van niet meer dan 30 mm,
2.Met behulp van dikfilmcircuits voor temperatuurcompensatie en nulpunt correctie
3.uitstekende betrouwbaarheid, herhaalbaarheid en stabiliteit
Toepassingen:
1Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met 316L verenigbaarheid met roestvrij staal
2.Gebruikt op verschillende industriële proceslocaties, waaronder aardolie, chemie, metallurgie, energie en hydrologie
3Gebruikt in de scheepvaart- en luchtvaartindustrie
4Geschikt voor hydraulische en pneumatische bedieningssystemen
5.Gebruikt in toepassingen voor procescontrole
Elektrische prestaties:
1Stroomvoorziening: ≤2mA gelijkstroom (typisch 1,5mA gelijkstroom)
2.Inputimpedantie:3KΩ~6KΩ
3.Uitgangsimpedantie:2.5KΩ~6KΩ

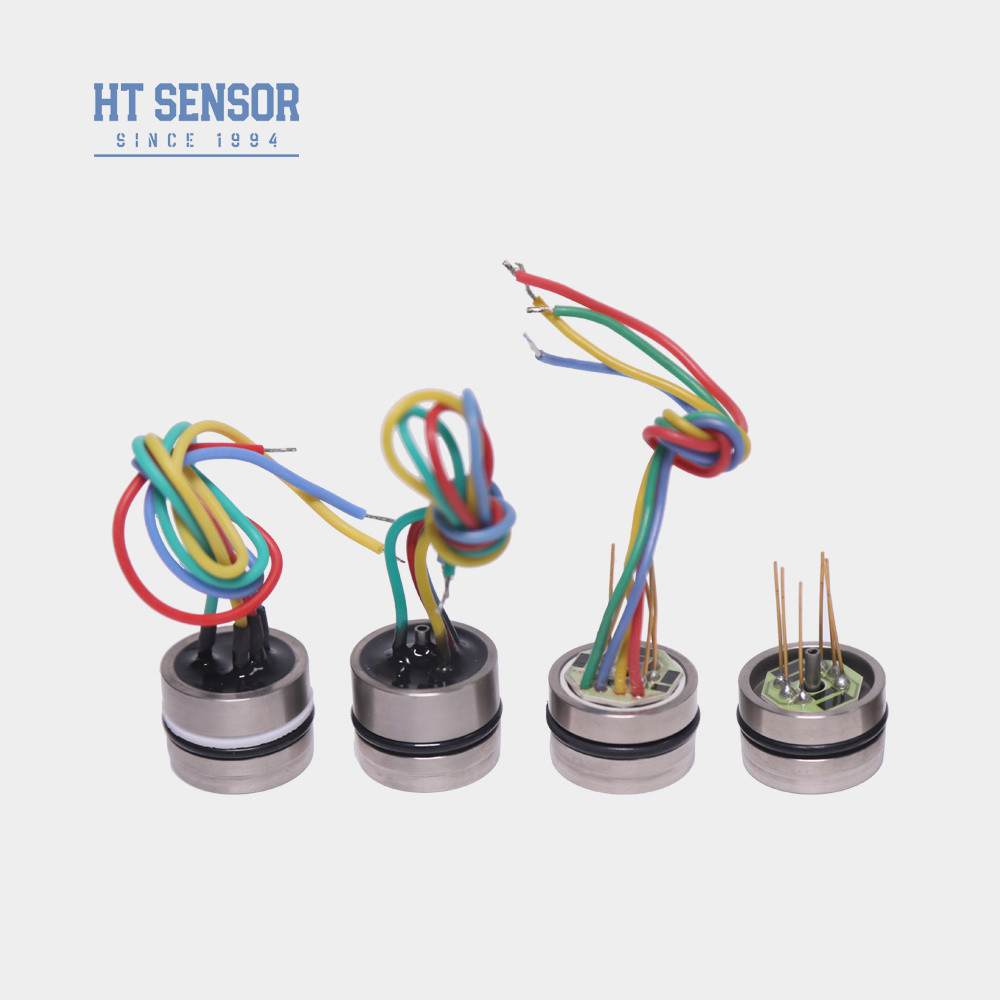

4Elektrische aansluiting:Gouden Kovar-pinnen of 100 mm hoge temperatuur draden.
| Prestatieparameters: | |||||
| Bereik | Afmeting ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Verzegeld (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS,40MPaS,60MPaS,100MPaS | ||||
| Type | Maximaal | Eenheid | |||
| Niet-lineariteit | ±0.15 | ±0.3 | % F.S. | ||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | ||
| Hysteresis | 0.05 | 0.1 | % F.S. | ||
| Nul uitslag | 0 ± 1 | 0 ± 2 | mV | ||
| Span-uitgang | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Temperatuurfout-nul | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Temperatuurfout-span | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Gecompenseerde Temp. | ≤ 20 KPa | 0 tot 50 | oC | ||
| ≥ 35 kPa | 0 tot 70 | oC | |||
| Werktemperatuur | -20 tot 80 | oC | |||
| Bergingstemperatuur | -40 tot 125 | oC | |||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa | ||||
| De druk van de uitbarsting | 5x de volledige schaal | ||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | |||
| Materiaal van het diafragma | 316L | ||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | ||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | ||||
| Schok | 100 g, 11 ms | ||||
| Reactietijd | ≤ 1 ms | ||||
| O-ring zegel | Nitrilring of Fluorring | ||||
| Volledig medium | Siliciumolie | ||||
| Gewicht | ongeveer 20 g | ||||
| De parameters worden getest onder de volgende omstandigheden: 1,5 mA @ 25°C | |||||
| Ontwerp van de structuur | |
| type 1 | |
| type 2 | |
| Elektrische aansluiting en compensatie |
|
|
| Voorbeelden van selectie |
| Besteltips |
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Indien het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd het drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en vermijd het binnendringen van water, waterdamp of corrosieve stoffen in de negatieve drukkamer van de kern.
6Als er wijzigingen in de pinleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.
