HT-IQ piezoresistieve siliciumdruksensor 50,4 mm groot diafragma type spoelsensor
Productdetails
| Modelnr.: | HT-IQ | Threadtype: | 50.4 mm klem |
|---|---|---|---|
| Draadtype: | Kovar-penen met vier draden of verguld | Het meetmedium: | Gas en vloeistof |
| Bereik: | 0-35kpa~3.5Mpa | Stroom: | 1,5 ma |
| Transportpakket: | karton | Oorsprong: | China |
| Hs-code: | 9026209090 | Type: | Piezoresistieve silicondruksensoren |
| Voor: | Diffuse siliciumdrukzender | Type uitgangssignaal: | Analoogtype |
| Materiaal: | Roestvrij staal | Maatwerk: | Beschikbaar | Aangepast verzoek |
| Markeren |
HT-IQ piezoresistieve siliciumdruksensor,Piezoresistieve silicondruksensor 50,4 mm |
||
Productbeschrijving

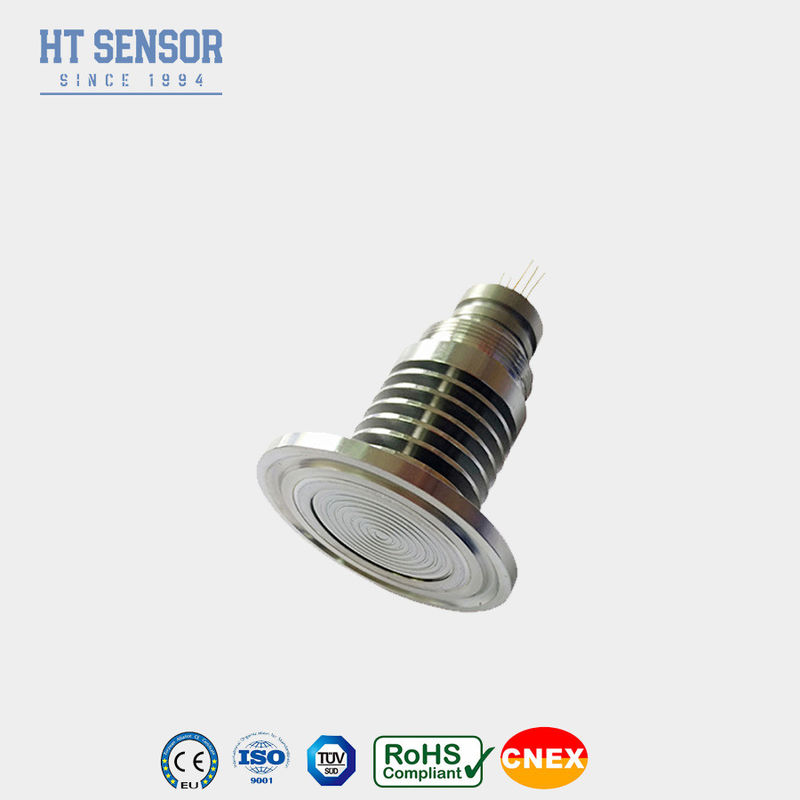

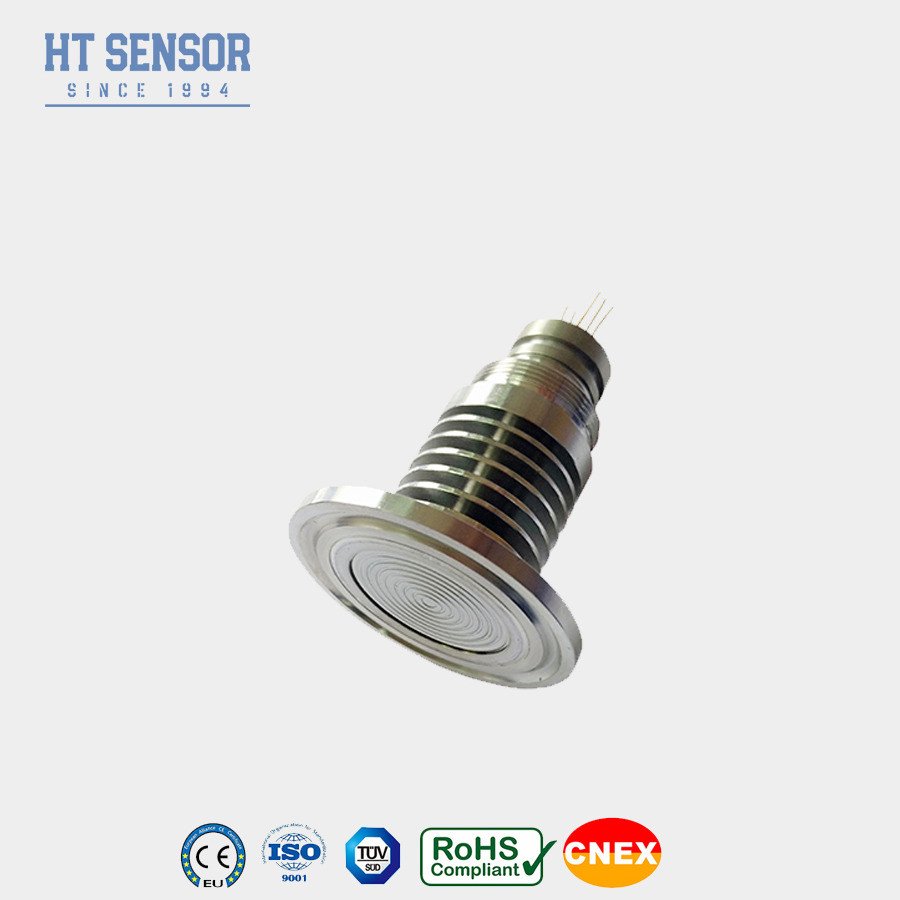

HT-IQ 50,4 mm Grote Diafragma Piezoresistieve Silicium Druksensor Introductie
HT-IQ Silicium Piezoresistieve Druksensor
Introductie van piezoresistieve silicium druksensor :
HT-IQ is een druksensor met vlak diafragma en een zeer stabiele gediffundeerde silicium chip. De druk wordt overgebracht naar de gevoelige chip via een roestvrijstalen diafragma en afgedichte siliconenolie. De gevoelige chip komt niet direct in contact met het gemeten medium. Dit product heeft een vlakke diafragmastructuur, waardoor het gemakkelijk schoon te maken en zeer betrouwbaar is. Het is geschikt voor toepassingen in industrieën zoals voedsel en hygiëne.
Product Eigenschappen van piezoresistieve silicium druksensor:
- Gebruikmakend van geavanceerde technologie en een behuizing van 316L roestvrij staal, samen met materialen zoals titanium en Hastelloy voor het diafragma
- Gebruik van dikke-film circuits voor temperatuurcompensatie en nulpunt correctie
- uitstekende betrouwbaarheid, herhaalbaarheid en stabiliteit

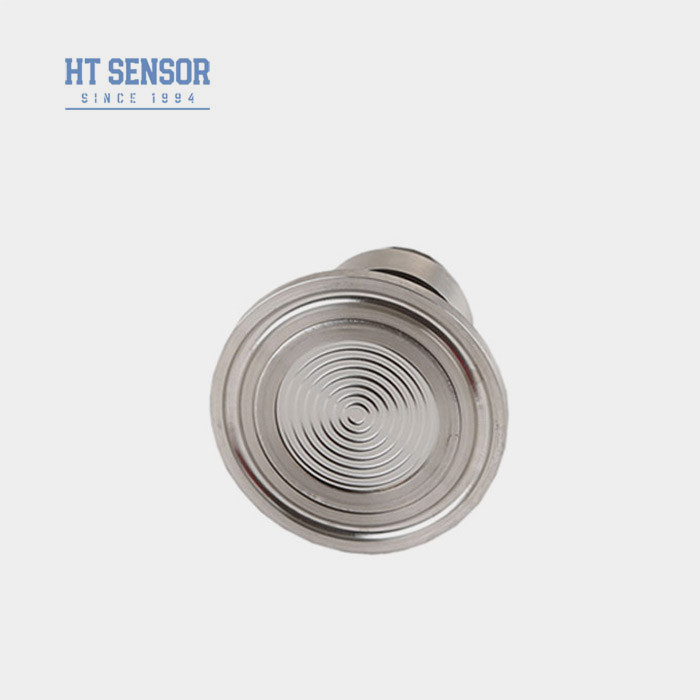

- Vlakke diafragmastructuur, waardoor het gemakkelijk schoon te maken is
- Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met 316L roestvrijstalen compatibiliteit
- Voedingsmiddelen- en drankenindustrie
- Industriële procescontrole
- Farmaceutische industrie
- Voeding: ≤2mA DC (Typisch 1,5mA DC)
- Ingangsimpedantie : 2,5KΩ~6KΩ
- Uitgangsimpedantie: 2,5KΩ~6KΩ
- Elektrische aansluiting: Vergulde Kovar-pinnen of 100 mm hogetemperatuur draden.
| Prestatieparameters van piezoresistieve silicium druksensor: | |||||
| Meetbereik | Gauge(G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| Absoluut(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Verzegeld(S) | 3500KPaS | ||||
| Typ | Max | Eenheid | |||
| Non-lineariteit | ±0,15 | ±0,3 | %F.S | ||
| Herhaalbaarheid | 0,05 | 0,1 | %F.S | ||
| Hysteresis | 0,05 | 0,1 | %F.S | ||
| Nulpuntsignaal | 0±1 | 0±2 | mV | ||
| Volledige schaal uitgang | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Nulpuntsignaal Temp. Drift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0,5 | ±1 | %F.S | ||
| Volledige schaal Temp. Drift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0,5 | ±1 | %F.S | ||
| Gecompenseerde Temp. | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Bedrijfstemperatuur | -20~80 | ºC | |||
| Opslagtemperatuur | -40~125 | ºC | |||
| Toelaatbare Overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa | ||||
| Barstdruk | 5X de volledige schaal | ||||
| Langetermijnstabiliteit | 0,2 % | F.S/Jaar | |||
| Diafragma Materiaal | 316L | ||||
| Isolatieweerstand | ≥200MΩ 100VDC | ||||
| Trillingen | Geen verandering onder omstandigheden van 10gRMS, 20Hz tot 2000Hz | ||||
| Schok | 100g,11ms | ||||
| Reactietijd | ≤1ms | ||||
| O-ring Afdichting | Nitrile rubber of Fluoro rubber | ||||
| Vullingsmedium | Siliconenolie | ||||
| Gewicht | ~150g | ||||
| De parameters worden getest onder de volgende omstandigheden: 1,5mA @25°C | |||||
| Omtreksconstructie | |

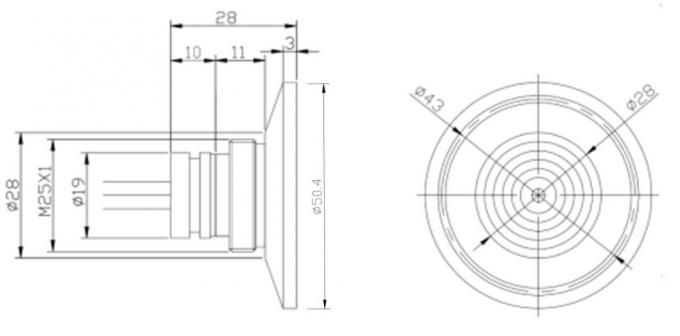

| Afmeting |
|

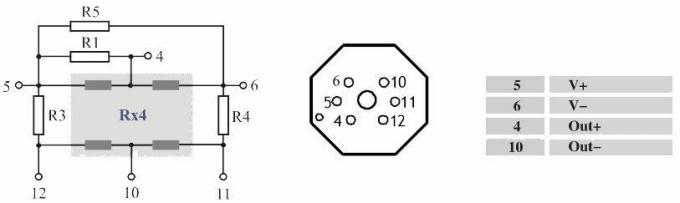

| Elektrische aansluiting en compensatie |
|

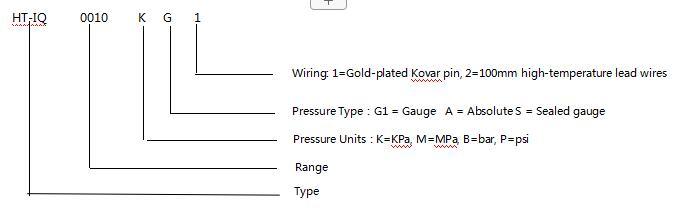

| Selectie Voorbeelden |
| Besteltips |
vereiste luchtdichtheid te bereiken
2. Zorg er tijdens de montage van de behuizing voor dat deze verticaal is uitgelijnd en oefen gelijkmatige druk uit om vastlopen of beschadiging van de compensatieplaat te voorkomen.
3. Als het gemeten medium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten er speciale instructies worden gegeven bij het plaatsen van de bestelling.
4. Vermijd het indrukken van het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern door diafragmadeformatie of doorboring te voorkomen.
5. Houd de drukaansluiting van de gauge-drukker open voor de atmosfeer en voorkom de toegang van water, waterdamp of corrosieve media in de kern negatieve drukkamer.
6. Als er wijzigingen zijn in de pin-aansluitingen, volg dan het label op de daadwerkelijke kern ter referentie.
| V&A |
A1:Wij zijn fabrikant met meer dan 29 jaar ervaring/
V2:Aangepast product
A2:Wij bieden OEM- en Custom-Design-diensten.
V3:Kwaliteitsgarantie
A3:Onze producten hebben een beperkte garantie van 12 tot 18 maanden vanaf de verzenddatum aan de oorspronkelijke koper. Hengtong zal defecte producten kosteloos vervangen of repareren. Deze garantie is niet van toepassing op eenheden die zijn gewijzigd, misbruikt of verwaarloosd.
V4:Verzending&verpakking
A4:Producten worden over het algemeen verzonden via internationale Express, waaronder UPS, FedEx, DHL en INT voor vracht vooruitbetaald, kan ook uw verzendaccount gebruiken om te verzamelen, Standaard exportverpakking, inclusief inspectiecertificering.
V5:Neem contact met ons op
A5:We hebben een actief en ervaren verkoopteam om u te bedienen met technische vragen en zakelijke problemen. Laat ons gewoon een bericht achter of klik op de Online Service.
