Name: Mini-silicondruksensor brandstofdifferentiële druksensor voor vloeistofonderzoek
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT20
Price: 21.00 USD
Availability: InStock

Gedetailleerde informatie

Model nr.:	HT20	Bedradingstype:	Vier-draad
Metingsmedium:	gas en vloeistof	Bereik:	0-10kpa~2Mpa
Kracht:	1.5 mA	Transportpakket:	Verpakking
Lange:	29.5mm	Oorsprong:	China
HS-code:	9026209090	Type:	piezoresistive druksensor
Voor:	Diffuse siliciumdrukzender	Type uitgangssignaal:	Analoog type
Materiaal:	Roestvrij staal	Aanpassing:	Beschikbaar Gepersonaliseerd verzoek
Markeren:	Mini-silicon-druksensoren RoH's , Siliciumdruksensor voor vloeistofonderzoek , RoHs brandstofdifferentiële druk sensor

Productomschrijving

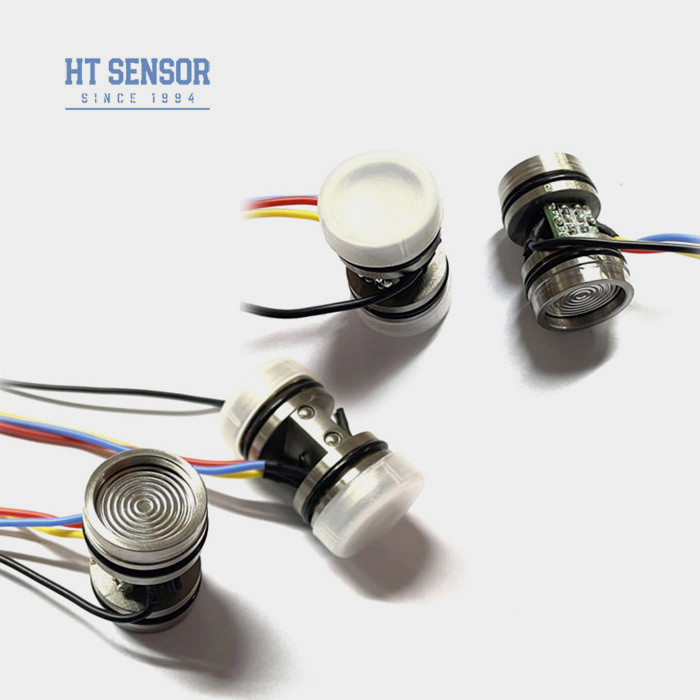

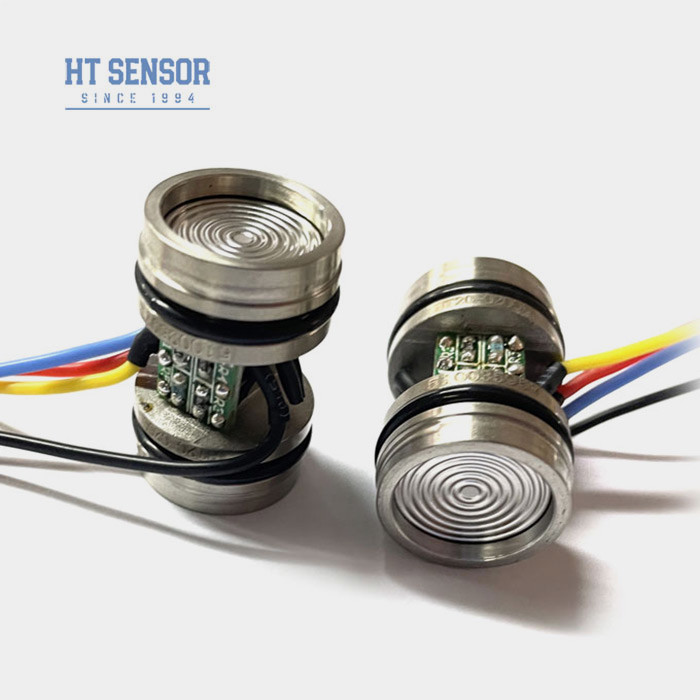

Hengtong HT20 Mini Differentiële Silicium Druk Sensor Cell voor Vloeistof Test

HT20 Differentiële druksensor

Invoering van een drukdifferentialsensor van silicium:

De HT20 differentiële siliciumdruk sensor is een silicium piezoresistieve differentiële druk sensor met een kern van zeer stabiel diffuse silicium element.roestvrij staal behuizing, en de druk wordt doorgegeven door een roestvrij staalDe gevoelige chip is niet geschikt voor het gebruik van een andere methode dan het gebruik van een andere methode.rechtstreeks contact maken met het gemeten medium, waardoor een volledig vaste structuur wordt gevormd voordrukmeting, waardoor de differentialdruk nauwkeurig kan worden gemeten.Daarom kan dit product worden toegepast in verschillende scenario's diedifferentialdrukmeting, met inbegrip van ruwe en corrosieve omgevingen
Productkenmerkenmet een vermogen van meer dan 50 W:

Stabiele en betrouwbare prestaties
Hoge weerstand tegen statische druk
Kosteneffectief
Gebruikt silicium piezoresistief olie gevuld drukgevoelig element

Toepassingenmet een vermogen van meer dan 50 W:

Differentiële drukdetectie
Drukkalibratietoestellen
Meting van het vloeistofniveau
Beheersing van industriële processen

Elektrische prestatiesmet een vermogen van meer dan 50 W:

Stroomvoorziening: ≤2mA DC (typisch 1,5mA DC)
Inputimpedantie:3KΩ~6KΩ
Uitgangsimpedantie:2.5KΩ~6KΩ
Elektrische aansluiting:Gouden Kovar-pinnen of 100 mm hoogtemperatuurdraden

Prestatieparametersmet een vermogen van meer dan 50 W:
Meetbereik		10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
		Type	Maximaal	Eenheid
Lineariteit		±0.15	±0.3	% F.S.
Herhaalbaarheid		0.05	0.1	% F.S.
Hysteresis		0.05	0.1	% F.S.
Nul Offset-uitvoer		0 ± 1	0 ± 2	mV
Volledige productie	≤ 20 KPa	50 ± 10	50 ± 30	mV
	≥ 35 kPa	100 ± 10	100 ± 30	mV
Nul Offset Temp. Drift	≤ 20 KPa	± 1	±2	% F.S.
	≥ 35 kPa	±0.5	± 1	% F.S.
Volledige schaal Temperatuur Drift	≤ 20 KPa	± 1	±2	% F.S.
	≥ 35 kPa	±0.5	± 1	% F.S.
Gecompenseerde tijdelijke.	≤ 20 KPa	0 tot 50		oC
	≥ 35 kPa	0 tot 70		oC
Werktemperatuur		-20 tot 80		oC
Bergingstemperatuur		-40 tot 125		oC
Toegestane overbelasting		Neem de kleinste waarde tussen 3 maal de volledige schaal of 4MPa
Breukdruk		5x de volledige schaal
Langetermijnstabiliteit		0.2 %		F.S./jaar
Materiaal van het diafragma		316L
Isolatieweerstand		≥ 200MΩ 100VDC
Vibratie		Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz
Schok		100 g, 11 ms
Reactietijd		≤ 1 ms
O-ring zegel		met een gewicht van niet meer dan 50 g/m2
Volledig medium		Siliciumolie
Gewicht		~ 45 g
De parameters worden getest onder de volgende omstandigheden: 1,5 mA @ 25°C

Ontwerp van de structuur
Afmeting
NotitiesAls de draadkleur verandert, raadpleeg dan het etiket dat aan de sensor is bevestigd voor nauwkeurige informatie.

Elektrische aansluiting en compensatiemet een vermogen van meer dan 50 W

Ht20 Mini Differential Pressure Sensor Cell for Liquid Test

Voorbeelden van selectie

Besteltips

1. Let tijdens de montage op de pasvorm tussen de kerngrootte en de zenderbehuizing om devereiste luchtdichtheid
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Indien het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en vermijd het binnendringen van water, waterdamp of corrosieve stoffen in de negatieve drukkamer van de kern.
6Als er wijzigingen in de pinleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.

Producten

V&A

1.V: Wat zijn de kenmerken van uw druksensor-zenders?

A: Hoge precisie, duurzaamheid en uitstekende prestaties.

2.V: Kan ik speciale specificaties aanpassen?

A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service

3.V: Wat is uw productiecapaciteit?

A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen
.

4.V: Wat is de typische levertijd?

A: 5 tot 8 werkdagen voor standaardmodellen.

5.V: Hoe zijn de prijzen van de producten?

A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners
.

6.V: Wat is de garantie van uw producten? En naverkoopservice?

A: Onze garantie is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC-netwerk is altijd beschikbaar.

label:

Plaats van herkomst:	Baoji, China.
Merknaam:	HT SENSOR
Certificering:	CE,RoHs,ISO9001
Modelnummer:	HT20

Min. bestelaantal:	1
Prijs:	negotiable
Verpakking Details:	Standaard exportpakket
Levertijd:	5-8 werkdagen
Betalingscondities:	Western Union, L/C, T/T
Levering vermogen:	5000 stuks per maand
