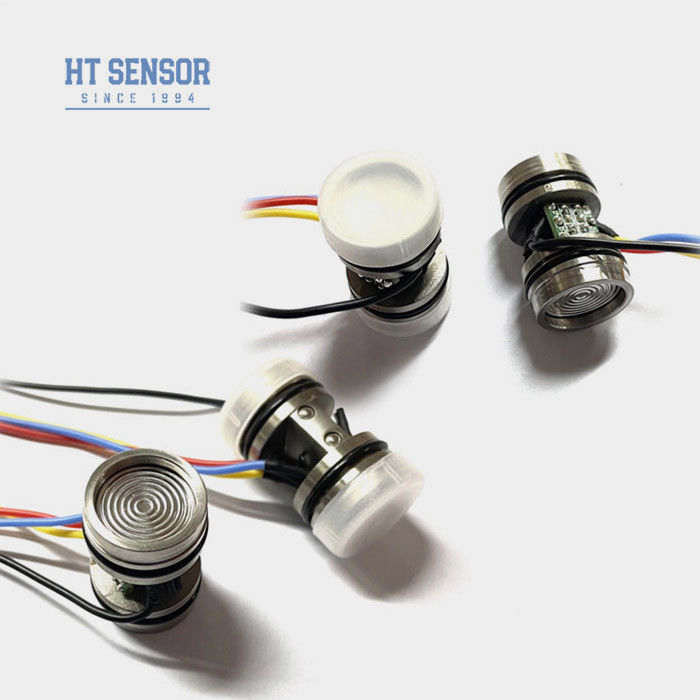

Mini-silicondruksensor brandstofdifferentiële druksensor voor vloeibare testcel
Product Details
| Modelnr.: | HT20 | Draadtype: | Vier-draad |
|---|---|---|---|
| Het meetmedium: | Gas en vloeistof | Bereik: | 0-10kpa ~ 2MPa |
| Stroom: | 1,5 ma | Transportpakket: | karton |
| Lengte: | 29.5mm | Oorsprong: | China |
| Hs-code: | 9026209090 | Type: | Piëzoresistieve druksensor |
| Voor: | Diffuse siliciumdrukzender | Type uitgangssignaal: | Analoogtype |
| Materiaal: | Roestvrij staal | Maatwerk: | Beschikbaar | Aangepast verzoek |
| Markeren |
Mini-silicon-druksensoren RoH's,Siliciumdruksensor voor vloeistofonderzoek,RoHs brandstofdifferentiële druk sensor |
||
Product Description

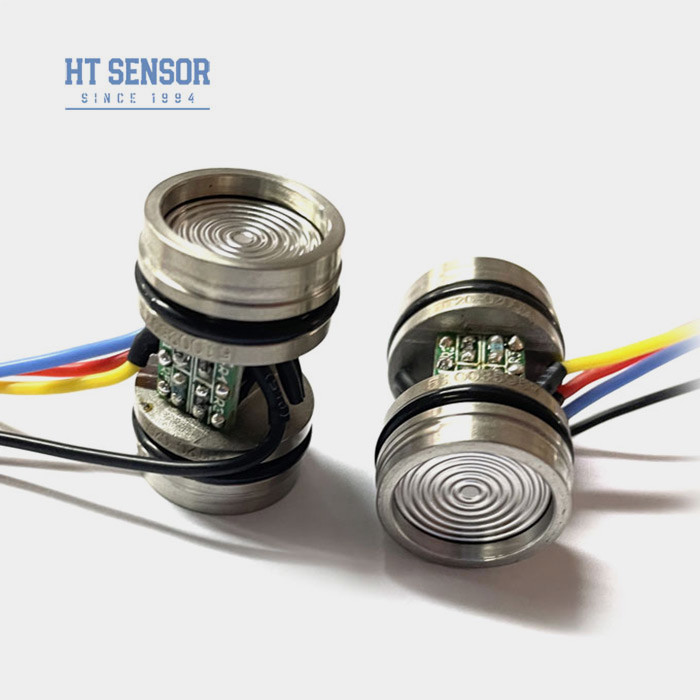

Hengtong HT20 Mini Differentiële Silicium Druk Sensor Cell voor Vloeistof Test
HT20 Differentiële druksensor
Invoering van een drukdifferentialsensor van silicium:
De HT20 differentiële siliciumdruk sensor is een silicium piezoresistieve differentiële druk sensor met een kern van zeer stabiel diffuse silicium element.roestvrij staal behuizing, en de druk wordt doorgegeven door een roestvrij staalDe gevoelige chip is niet geschikt voor het gebruik van een andere methode dan het gebruik van een andere methode.rechtstreeks contact maken met het gemeten medium, waardoor een volledig vaste structuur wordt gevormd voordrukmeting, waardoor de differentialdruk nauwkeurig kan worden gemeten.Daarom kan dit product worden toegepast in verschillende scenario's diedifferentialdrukmeting, met inbegrip van ruwe en corrosieve omgevingen
Productkenmerkenmet een vermogen van meer dan 50 W:
- Stabiele en betrouwbare prestaties
- Hoge weerstand tegen statische druk
- Kosteneffectief
- Gebruikt silicium piezoresistief olie gevuld drukgevoelig element
- Differentiële drukdetectie
- Drukkalibratietoestellen
- Meting van het vloeistofniveau
- Beheersing van industriële processen
- Stroomvoorziening: ≤2mA DC (typisch 1,5mA DC)
- Inputimpedantie:3KΩ~6KΩ
- Uitgangsimpedantie:2.5KΩ~6KΩ
- Elektrische aansluiting:Gouden Kovar-pinnen of 100 mm hoogtemperatuurdraden
| Prestatieparametersmet een vermogen van meer dan 50 W: | |||||
| Meetbereik | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Type | Maximaal | Eenheid | |||
| Lineariteit | ±0.15 | ±0.3 | % F.S. | ||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | ||
| Hysteresis | 0.05 | 0.1 | % F.S. | ||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | ||
| Volledige productie | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Gecompenseerde tijdelijke. | ≤ 20 KPa | 0 tot 50 | oC | ||
| ≥ 35 kPa | 0 tot 70 | oC | |||
| Werktemperatuur | -20 tot 80 | oC | |||
| Bergingstemperatuur | -40 tot 125 | oC | |||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 maal de volledige schaal of 4MPa | ||||
| Breukdruk | 5x de volledige schaal | ||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | |||
| Materiaal van het diafragma | 316L | ||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | ||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | ||||
| Schok | 100 g, 11 ms | ||||
| Reactietijd | ≤ 1 ms | ||||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | ||||
| Volledig medium | Siliciumolie | ||||
| Gewicht | ~ 45 g | ||||
| De parameters worden getest onder de volgende omstandigheden: 1,5 mA @ 25°C | |||||
| Ontwerp van de structuur | |
| Afmeting |  |
| NotitiesAls de draadkleur verandert, raadpleeg dan het etiket dat aan de sensor is bevestigd voor nauwkeurige informatie. | |
| Elektrische aansluiting en compensatiemet een vermogen van meer dan 50 W |
|
| Voorbeelden van selectie |
| Besteltips |
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Indien het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en vermijd het binnendringen van water, waterdamp of corrosieve stoffen in de negatieve drukkamer van de kern.
6Als er wijzigingen in de pinleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.
