Absolute meting piezoresistieve siliciumdruksensor
Product Details
| Model-NR.: | HT19 | Threadtype: | Nee |
|---|---|---|---|
| Draadtype: | Kovar-penen met vier draden of verguld | Meetmedium: | Gas en vloeistof |
| Bereik: | -100kpa~0~10kpa~100Mpa | Vullend medium: | Siliciumolie |
| Langetermijnstabiliteit: | 0.2%F.S/Year | Type: | Piezoresistieve silicondruksensoren |
| Voor: | Diffuse siliciumdrukzender | Maatwerk: | Beschikbaar | Aangepast verzoek |
| Markeren |
Piezoresistieve drukomvormer met absolute maat,Olie voor piezoresistieve drukomvormer ISO9001,Waterdruktransducer sensor ISO9001 |
||
Product Description

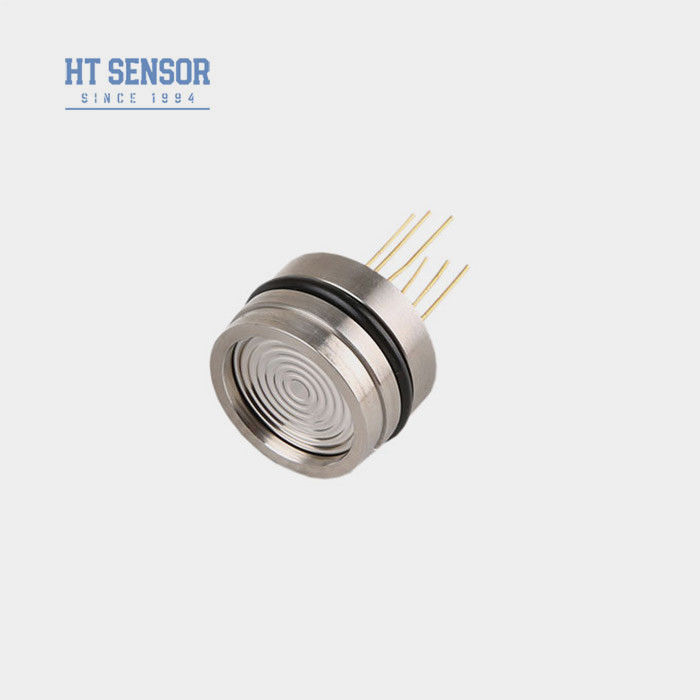

HT19 Hengtong Absolute Gauge Piezoresistive Silicon Pressure Sensor voor water en olie
Absolute meter piezoresistieve drukomvormer Olie-waterdrukomvormer Sensor
HT19 Silicium piezoresistieve druksensor
Inleiding van de siliciumdruksensor:
HT19 fungeert als een siliconen piezoresistieve druksensor, met een kern bestaande uit een zeer stabiel diffus siliconen element.de druk van vloeistoffen en gassen door de druk van het testmedium door een isolatiediapram en siliciumolie naar het siliciumdiafragma te brengen.De veelzijdigheid van de sensor wordt veel gebruikt in luchtcompressoren en koelsystemen
Productkenmerkenmet een breedte van niet meer dan 10 mm,:
- 1.Met behulp van geavanceerde technologie en 316L roestvrij staal behuizing, samen met met een diameter van niet meer dan 30 mm,
- 2.Met behulp van dikfilmcircuits voor temperatuurcompensatie en nulpunt correctie
- 3.uitstekende betrouwbaarheid, herhaalbaarheid en stabiliteit
Toepassingenmet een breedte van niet meer dan 10 mm,:
- 1Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met 316L verenigbaarheid met roestvrij staal
- 2.Gebruikt op verschillende industriële proceslocaties, waaronder aardolie, chemie, metallurgie, energie en hydrologie
- 3Gebruikt in de scheepvaart- en luchtvaartindustrie
- 4Geschikt voor hydraulische en pneumatische bedieningssystemen
- 5.Gebruikt in toepassingen voor procescontrole
Elektrische prestatiesmet een breedte van niet meer dan 10 mm,:
- 1Stroomvoorziening: ≤2mA gelijkstroom (typisch 1,5mA gelijkstroom)
- 2.Inputimpedantie:3KΩ~6KΩ
- 3.Uitgangsimpedantie:2.5KΩ~6KΩ

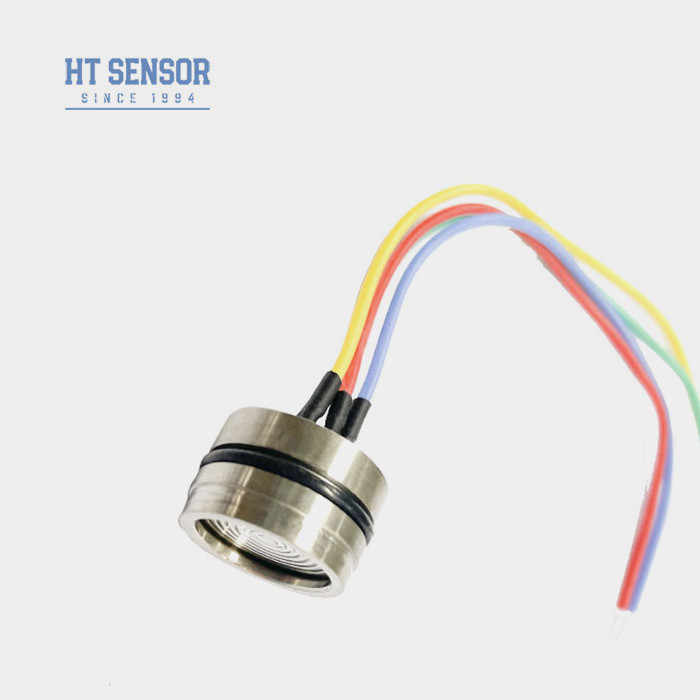

- 4Elektrische aansluiting:Gouden Kovar-pinnen of 100 mm hoge temperatuur draden.
| Prestatieparametersmet een breedte van niet meer dan 10 mm,: | |||||
| Bereik | Afmeting ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Verzegeld (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||||
| Type | Maximaal | Eenheid | |||
| Niet-lineariteit | ±0.15 | ±0.3 | % F.S. | ||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | ||
| Hysteresis | 0.05 | 0.1 | % F.S. | ||
| Nul uitslag | 0 ± 1 | 0 ± 2 | mV | ||
| Span-uitgang | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Temperatuurfout-nul | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Temperatuurfout-span | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Gecompenseerde Temp. | ≤ 20 KPa | 0 tot 50 | oC | ||
| ≥ 35 kPa | 0 tot 70 | oC | |||
| Werktemperatuur | -20 tot 80 | oC | |||
| Bergingstemperatuur | -40 tot 125 | oC | |||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa | ||||
| De druk van de uitbarsting | 5x de volledige schaal | ||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | |||
| Materiaal van het diafragma | 316L | ||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | ||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | ||||
| Schok | 100 g, 11 ms | ||||
| Reactietijd | ≤ 1 ms | ||||
| O-ring zegel | Nitrilring of Fluorring | ||||
| Volledig medium | Siliciumolie | ||||
| Gewicht | ongeveer 20 g | ||||
| De parameters worden getest onder de volgende omstandigheden: 1,5 mA @ 25°C | |||||
| Ontwerp van de structuur met een breedte van niet meer dan 10 mm, | |
| type 1 | |
| type 2 | |
| Elektrische aansluiting en compensatiemet een breedte van niet meer dan 10 mm, |
|
|
| Voorbeelden van selectie |
| Besteltips |
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Indien het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd het drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en vermijd het binnendringen van water, waterdamp of corrosieve stoffen in de negatieve drukkamer van de kern.
6Als er wijzigingen in de pinleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.
| V&A |
.
.
