Hoge Temperatuur en Corrosiebestendige Waterniveausensor Druksensor

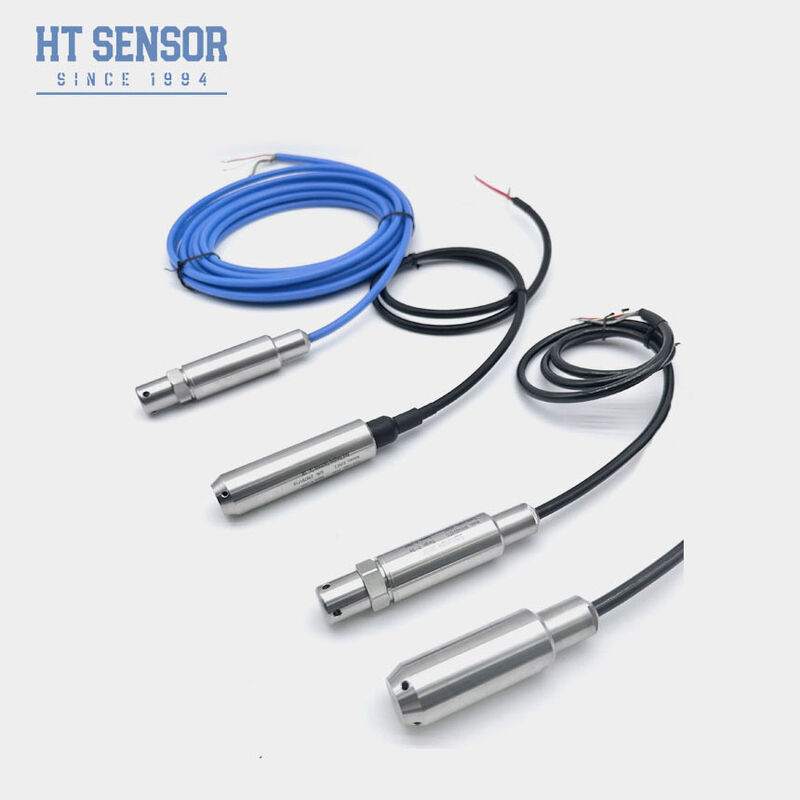

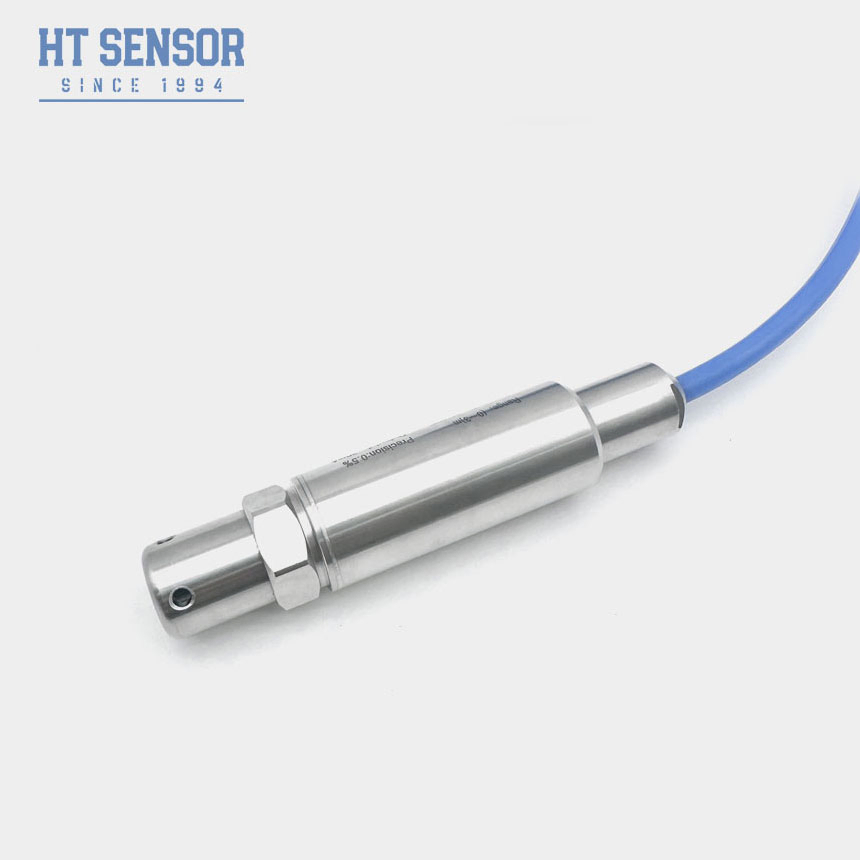

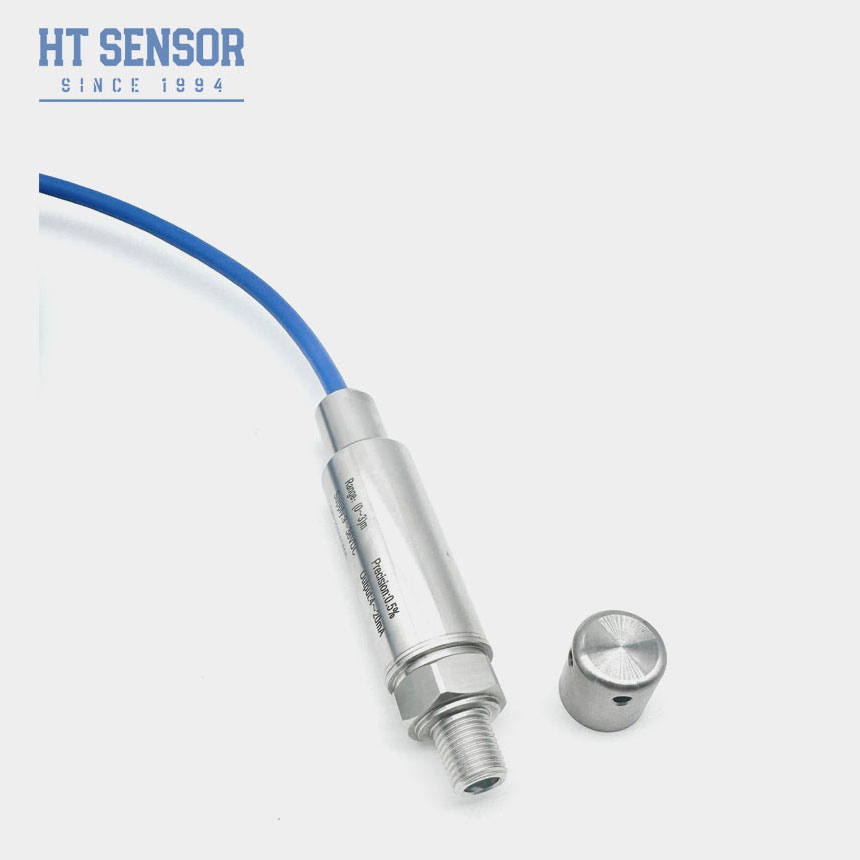

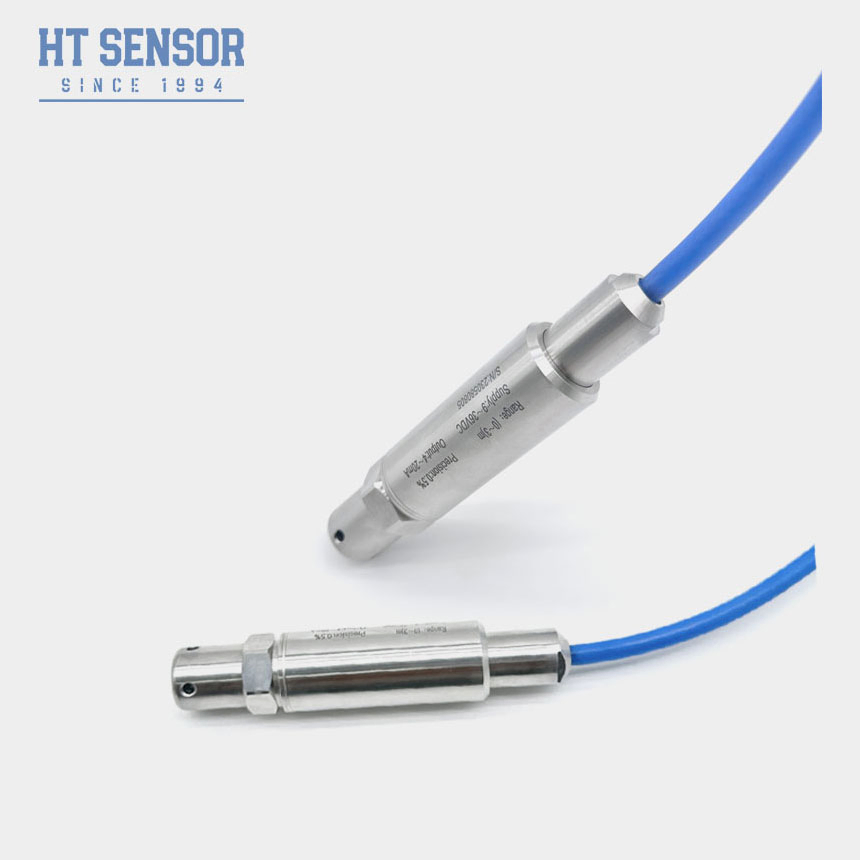

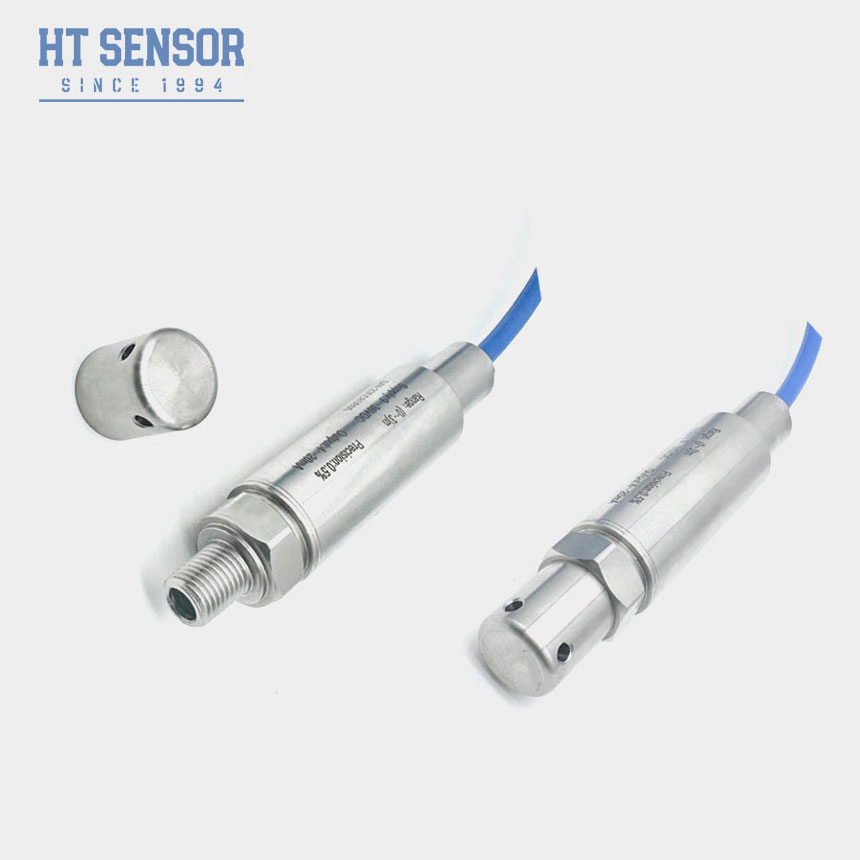

De BH93420-I waterniveautransmitter maakt gebruik van de HT-serie siliciumdiffusie-geïsoleerde oliegevulde kerntechnologie als zijn signaalmeetelement. Ontworpen met een volledig roestvrijstalen behuizing en een compacte, uit één stuk bestaande structuur, levert deze dompelsensor uitzonderlijke prestaties in veeleisende omgevingen.
Productkenmerken
- Volledig roestvrijstalen behuizing voor diverse testomgevingen
- Dompelsensor voor eenvoudige installatie
- Meerdere opties voor uitgangssignalen beschikbaar
- Explosieveilige certificering: ExiaIICT6
- Hoge beschermingsgraad: IP68
- Verkrijgbaar met PE- of PU-kabelopties
Toepassingen
- Compatibel met 316L roestvrij staal en niet-corrosieve vloeistoffen
- Waterniveaubewaking in rioolwater, industriële, gemeentelijke watersystemen, tanks, putten, rivieren, zeewater en meren
- Brandstofniveaumeting in diesel- en brandstoftanks
Prestatieparameters
| Meetbereik |
0~10m…400m |
| Overbelasting |
≤ 2 X van nominaal bereik |
| Nauwkeurigheid @ 25ºC |
±0.25% (Typ.) ±0.5% (Max.) |
| Herhaalbaarheid |
±0.03% (Typ.) ±0.05%FS (Max.) |
| Hysteresis |
±0.03% (Typ.) ±0.05%FS (Max.) |
| Lange-termijn stabiliteit |
±0.2%F.S/jaar (Max.) |
| Nulpunt temperatuurdrift |
±1.5%F.S(Typ.) ±2%F.S (Max.) |
| Volledige schaal temperatuurdrift |
±1.5%F.Sr(Typ.) ±2%F.S (Max.) |
| Compensatietemperatuur |
0-50ºC (0-1m. 0-2m); 0-70ºC |
| Bedrijfstemperatuur |
-20~80ºC |
| Opslagtemperatuur |
-30~100ºC |
| Trilling |
10g,55Hz ~ 2kHz |
| Materiaal behuizing |
1Cr18Ni9Ti |
| Membraanmateriaal |
316L Roestvrij Staal |
| Isolatieweerstand |
>=100MΩ@100VDC |
| Explosieveilige classificatie |
ExiaIICT6 |
| Beschermingsgraad |
IP67, IP68 |
| O-ring afdichting |
Fluorkautschuk |
| Gewicht |
~0.3Kg (zonder kabel) |
| Materiaal kabel |
Polyethyleen, Polyurethaan |
Opties voor uitgangssignalen
| Uitgangssignaal |
Voedingsspanning |
Uitgangstype |
| 4~20mA |
12~30VDC |
2/3/4 draads |
| 0~10/20mA |
|
3 draads |
0/1~5V
0/1~10V
0.5~4.5V |
5VDC |
|
| RS485 Communicatieprotocol |
3.6~30V / Batterij |
4 draads |
Bestelinformatie
Besteltips
Zorg ervoor dat het gemeten medium compatibel is met de productcomponenten waarmee het in contact komt tijdens de selectie.
Specificeer de dichtheid van het gemeten medium bij het bestellen.
Voor omgevingen met sterke elektromagnetische of radiofrequentie-interferentie, gelieve de details aan ons bedrijf te verstrekken en dit aan te geven in uw bestelling.
Om een betrouwbare werking te garanderen, raden we aan om ter plaatse bliksembeveiligingsapparaten te installeren en te zorgen voor een correcte aarding van zowel het product als de voeding.
Bestelgids
| Component |
Code |
Beschrijving |
| Basismodel |
BH93420 |
Druksensor |
| Meetbereik |
|
0~10m…400m |
| Voeding |
D1
D2
D3 |
24VDC
5VDC
Overig |
| Uitgangssignaal |
S1
S2
S3
S4
S5
S6
S7
S8 |
4~20mADC
1~5VDC
0~5VDC
0~10mADC
0~20mADC
0~10VDC
0.5~4.5VDC
RS485 |
| Druktype |
G
A
S |
Relatieve druk
Absolute druk
Afgedichte referentiedruk |
| Materiaal |
01
02 |
304 Roestvrij Staal
316L Roestvrij Staal |
| Materiaal kabel |
C1
C2 |
PE
PU |
Veelgestelde vragen
Wat zijn de kenmerken van uw druksensortransmitters?
Hoge precisie, duurzaamheid en uitstekende prestaties. Maatwerk mogelijk.
Kan ik speciale specificaties aanpassen?
Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. Wij bieden OEM- en ODM-service.
Wat is uw productiecapaciteit?
Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om te voldoen aan de behoeften van grootschalige bestellingen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsplanning te garanderen.
Wat is de typische levertijd?
5~8 werkdagen voor standaardmodellen. Maatwerkproducten kunnen variëren.
Hoe worden de producten geprijsd? Kortingen?
Concurrerende prijzen met kortingen voor bulkbestellingen of langdurige partners.
Wat is de garantie van uw producten? En de after-sales service?
Onze garantieperiode is 24 maanden na verzending, en onze after-sales service zal uw vragen binnen 24 uur beantwoorden. Instructie op afstand via PC-netwerk is altijd beschikbaar.
