Gedetailleerde informatie

Modelnr.:	BH93420-III	Uitgangssignaal:	4-20mA of RS485
Sondetype:	Sondetype	IP-classificatie:	IP68
Netto gewicht:	0,3 kg	Diafragmamateriaal:	316L roestvrij staal
Nauwkeurigheid:	0,25%, 0,5%	Kabelmateriaal:	PE, PU, PTFE
Meetbereik:	0 ~ 10m… 400m	Druktype:	Meting van de druk, absolute druk, verzegelde druk
Bedrijfstemperatuur:	-20 tot 80 °C	Opslagtemperatuur:	-30 ~ 100ºC
Behuizingsmateriaal:	Gegoten aluminium, 1cr18ni9ti	Explosiebestendige classificatie:	ExiaIICT6
Outputstatus:	Analoog type
Markeren:	316L de Sensor van de roestvrij staalwaterspiegel , IP68 vloeistofniveauzender , 4-20mA uitgangsdruksensor

Productomschrijving

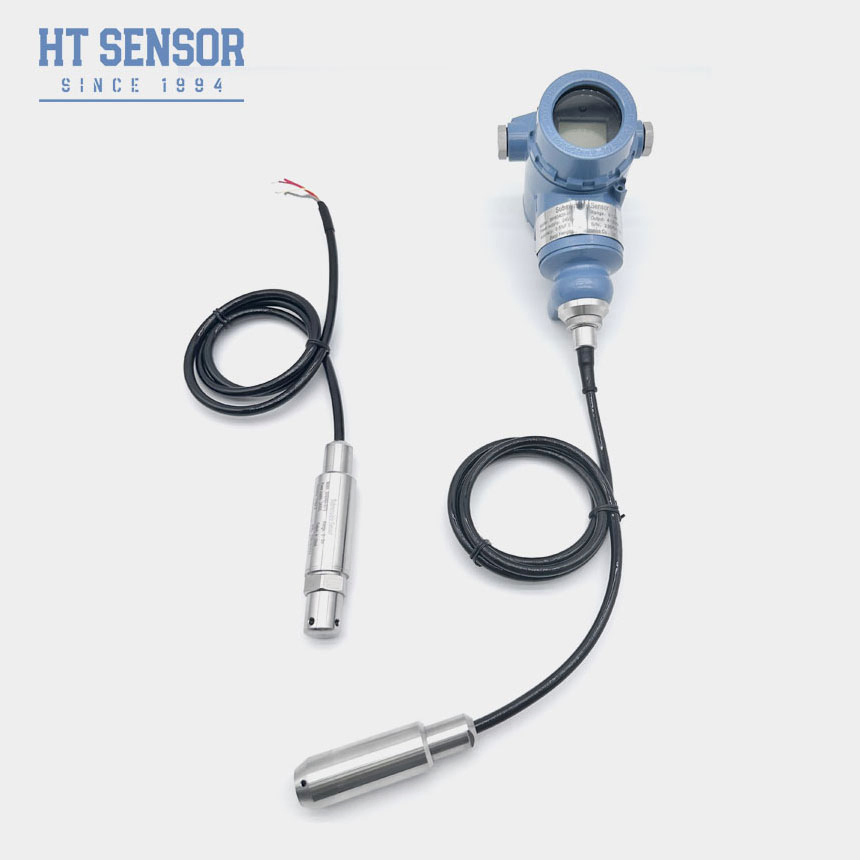

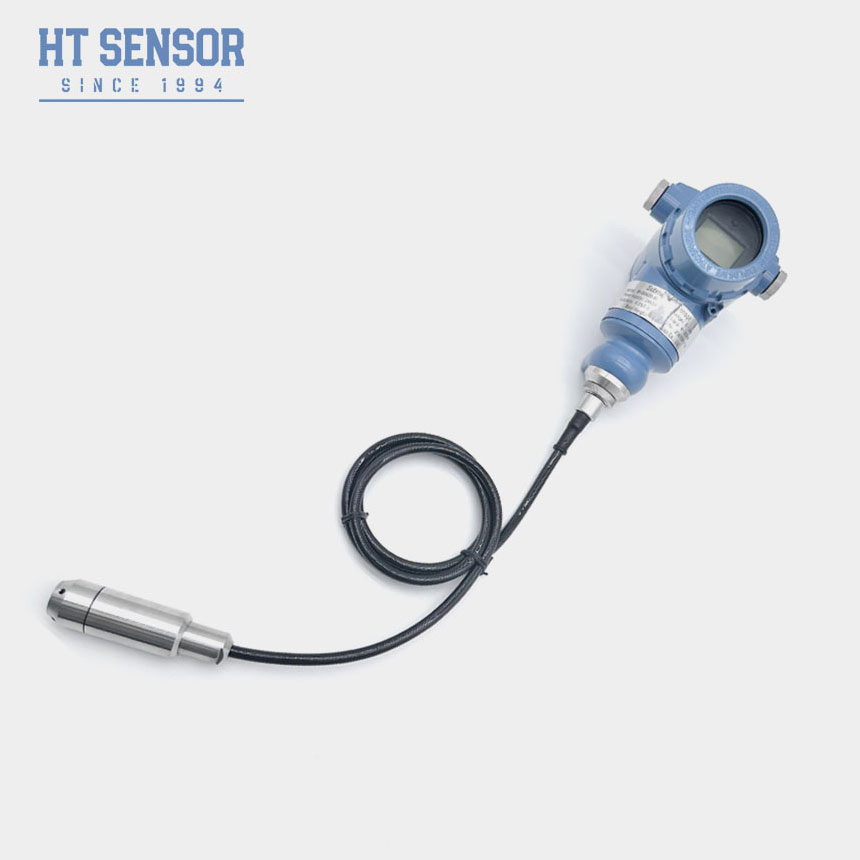

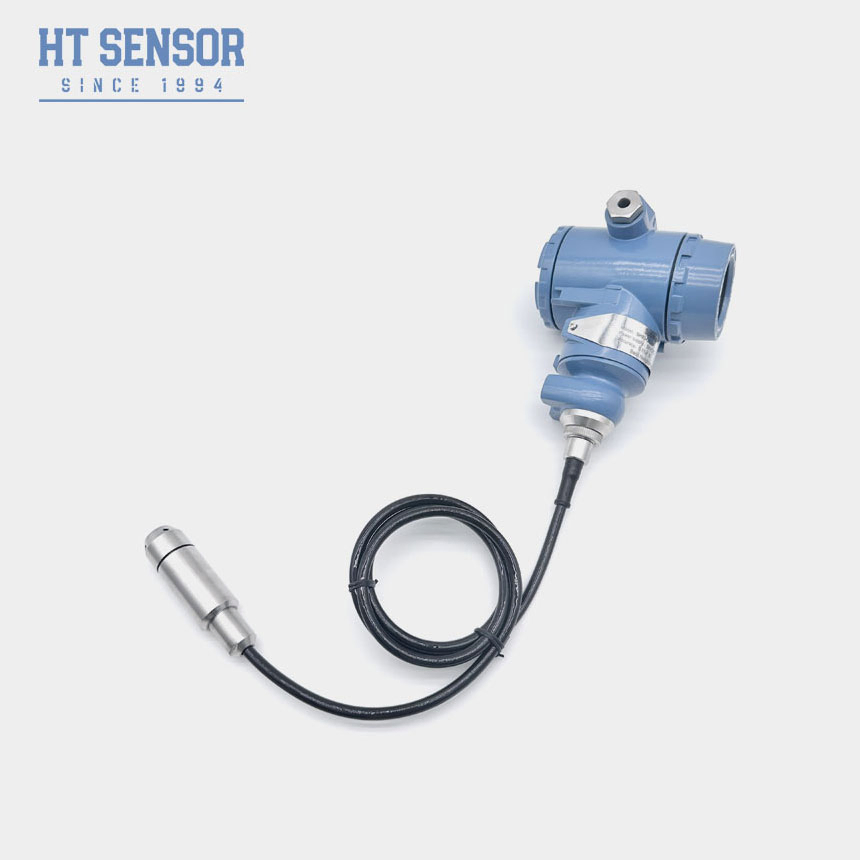

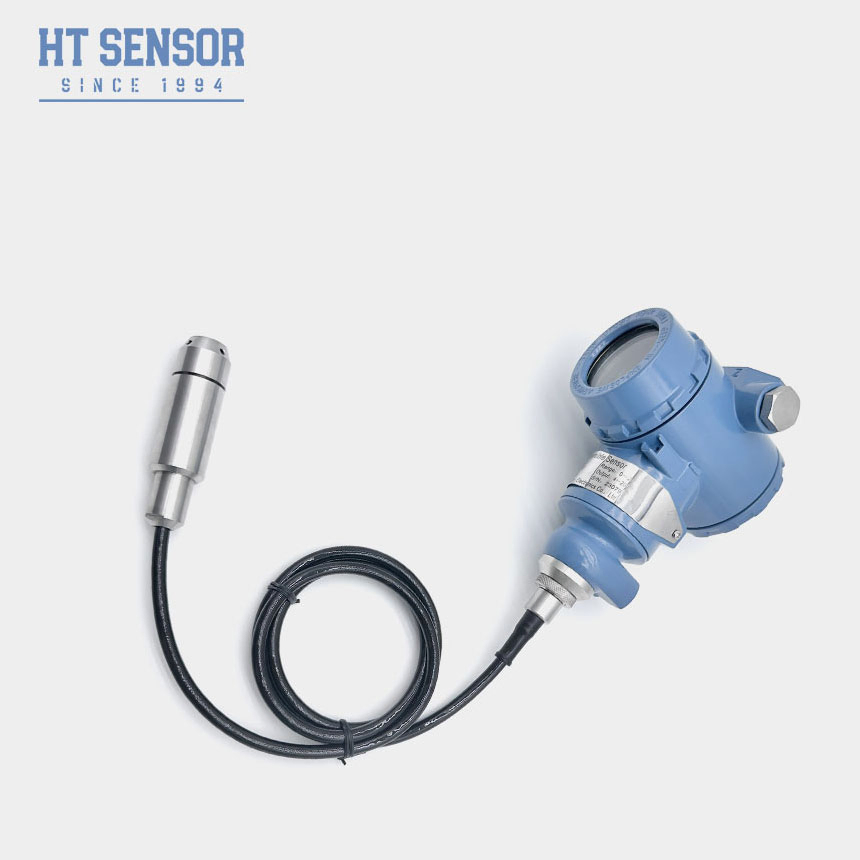

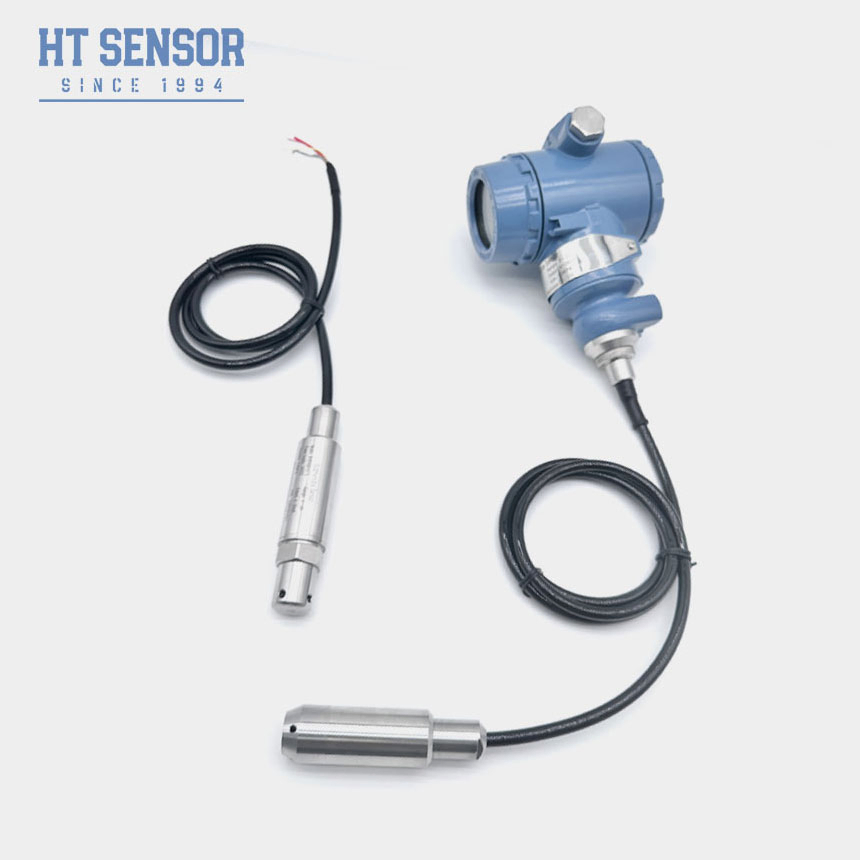

BH93420-III Liquid Level Transmitter

Hoogprecise waterleksensor en niveauzender ontworpen voor brandstofmeters en drukbewakingstoepassingen met een uitgang van 4-20mA en een LED-display.

Productoverzicht

De BH93420-III vloeistofspiegelsensor maakt gebruik van een zeer nauwkeurige piezoresistieve diffuse siliciumdruksensor om statische druk te meten, die rechtstreeks verband houdt met het waterniveau.Deze meting wordt omgezet in standaardsignaaluitgang via versterkingscircuits, waarbij een lineaire relatie wordt vastgesteld tussen het uitgangssignaal en het vloeistofniveau voor een nauwkeurige en nauwkeurige meting van het waterniveau.

Belangrijkste kenmerken

Split-type ontwerp voor gemakkelijke bedrading en kalibratie ter plaatse
Geïntegreerd LED-scherm voor duidelijke metingen
Explosiebestendige classificatie: ExiaIICT6
Hoog beschermingsniveau: IP68
Meerdere kabelopties: PE, PU, PTFE

Toepassingen

Compatibel met 316L roestvrij staal en niet-corrosieve vloeistoffen
Bewaking van het waterpeil voor rioolwater, industriële en gemeentelijke watersystemen, watertanks, putten, rivieren, zeewater en meren
Bewaking van het niveau van diesel, brandstof en andere olietank

Prestatieparameters

Meetbereik	0~10m...400m
Druktype	Meting van de druk, absolute druk, verzegelde druk
Overbelasting	≤ 2X nominale bereik
Precisiteit @ 25oC	±0,25% (typisch) ±0,5% (maximaal)
Herhaalbaarheid	±0,03% (typisch) ±0,05%FS (maximaal)
Hysteresis	±0,03% (typisch) ±0,05%FS (maximaal)
Langetermijnstabiliteit	± 0,15% F.S/jaar (max.)
Nultemperatuurverschuiving	± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa)
Span Temperatuur Drift	± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa)
Compensatietemperatuur	0-50oC (0-1m. 0-2m); 0-70oC
Werktemperatuur	-20 tot 80 °C
Bergingstemperatuur	-30°C tot 100°C
Vibratie	10 g,55 Hz ~ 2 kHz
Schok	100 g
Huismateriaal	Gegooid aluminium, 1Cr18Ni9Ti
Materiaal van het diafragma	316L roestvrij staal
Isolatieweerstand	>=100MΩ@100VDC
Explosiebestendige classificatie	ExiaIICT6
Beschermingscategorie	IP68
O-ring zegel	Fluorrubber
Gewicht	~1,5 kg (zonder kabel)
Kabelmateriaal	Polyethyleen, polyurethaan, PTFE-kabel

Uitgangssignaal	Voedingsspanning	Uitvoertype
4 tot en met 20 mA	15 ~ 30VDC	2/3/4 draad
RS485 communicatieprotocol		4 draden

Ontwerp van de structuur

Elektrische aansluiting

Voorbeelden van selectie

Informatie over bestellingen

Belangrijke overwegingen bij het bestellen

Zorg ervoor dat het gemeten medium tijdens de selectie compatibel is met de productonderdelen die ermee in contact komen.

Specificeer de dichtheid van het gemeten medium.

Voor sterke elektromagnetische of radiofrequente storingsomgevingen, geef dan details en vermeld deze in uw bestelling.

Voor een betrouwbare werking moeten bliksembeschermingsapparaten ter plaatse worden geïnstalleerd en moet de juiste aarding van het product en de stroomvoorziening worden gewaarborgd.

Bestelgids

BH93420	Code	Ontwerp van de structuur
III.		Liquid level transmitter met 2088 behuizing
	Meetbereik	0~10m...400m
	Code	Stroomvoorziening
	D1	24VDC
	Code	Uitgangssignaal
	S1	4~20mADC
	S2	RS485
	Code	Elektrische aansluiting
	B5	2088 met scherm
	B6	3051A
	Code	Druktype
	G	Gewichtsdruk
	Een	Absolute druk
	S	Verzegelde referentiedruk
	Code	Materiaal
	01	304 roestvrij staal
	02	316L roestvrij staal
	Code	Kabelmateriaal
	C1	PE
	C2	PU
	C3	PTFE

Vaak gestelde vragen

Wat zijn de kenmerken van uw druk sensor zenders?

Hoge precisie, duurzaamheid en uitstekende prestaties.

Kan ik speciale specificaties aanpassen?

Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen.

Wat is uw productiecapaciteit?

Onze productiefaciliteiten kunnen tot 30.000 druksensor-zenders per maand produceren, in staat om te voldoen aan grootschalige bestellingen.Neem vooraf contact op met ons verkoopteam voor een soepele productie- en leveringsplanning..

Wat is de typische levertijd?

5-8 werkdagen voor standaardmodellen.

Wat zijn de prijzen van de producten?

Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.

Wat is de garantie op uw producten?

Onze after-sales team reageert binnen 24 uur, met remote PC netwerk instructies altijd beschikbaar.
