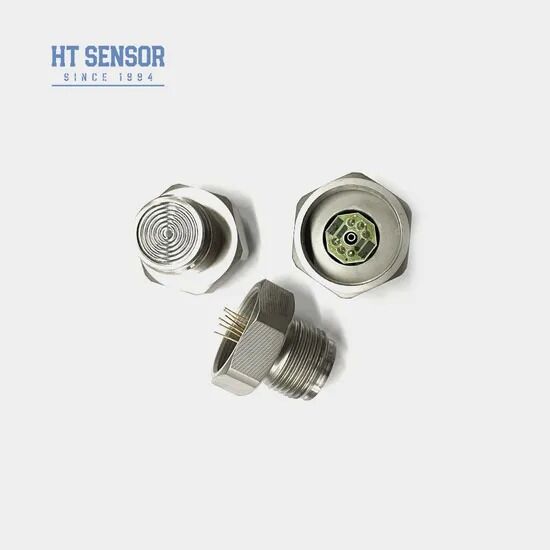

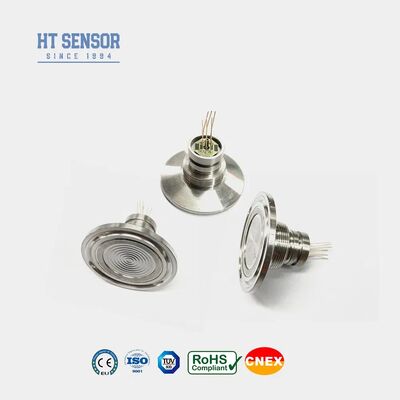

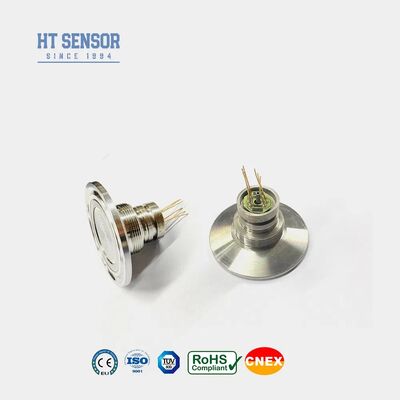

HT-IQ 1,5'' druksensor voor de voedingsmiddelenindustrie voor kerncomponenten van niveauzenders
Product Details
| Model-NR.: | HT-IQ | Voor: | Diffuse siliciumdrukzender |
|---|---|---|---|
| Type uitgangssignaal: | Analoogtype | Materiaal: | Roestvrij staal |
| Draadtype: | Vier-draad | Meetmedium: | Gas en vloeistof |
| Stroom: | 1,5mA/10VDC | Uitvoer: | mv signaal |
| Verbinding: | 50,4 klem | Transportpakket: | karton |
| Specificatie: | 50.4 mm | Oorsprong: | China |
| Markeren |
1.5 inch druksensor voor de voedingsindustrie,onderdelen van druktransmittersensoren,kernonderdelen van niveauzenders |
||
Product Description
HT-IQ Siliconen Piezoresistieve Druksensor
Introductie:
HT-IQ is een druksensor met vlak membraan en een zeer stabiele gediffundeerde silicium chip. De druk wordt overgebracht naar de gevoelige chip via een roestvrijstalen membraan en afgedichte siliconenolie. De gevoelige chip komt niet direct in contact met het gemeten medium. Dit product heeft een vlakke membraanstructuur, waardoor het gemakkelijk schoon te maken en zeer betrouwbaar is. Het is geschikt voor toepassingen in industrieën zoals voedsel en hygiëne.
- Gebruikmakend van geavanceerde technologie en 316L roestvrijstalen behuizing, samen met materialen zoals titanium en Hastelloy voor het membraan
- Gebruik van dikke-film circuits voor temperatuurcompensatie en nulpunt correctie
- uitstekende betrouwbaarheid, herhaalbaarheid en stabiliteit
- Vlakke membraanstructuur, waardoor het gemakkelijk schoon te maken is
- Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met 316L roestvrijstalen compatibiliteit
- Voedings- en drankenindustrie
- Industriële procescontrole
- Farmaceutische industrie
- Voeding: ≤2mA DC (Typisch 1.5mA DC)
- Ingangsimpedantie : 2.5KΩ~6KΩ
- Uitgangsimpedantie: 2.5KΩ~6KΩ
- Elektrische aansluiting: Vergulde Kovar-pinnen of 100 mm hogetemperatuur draden.
| Prestatieparameters: | |||||
|---|---|---|---|---|---|
| Meetbereik | Gauge(G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| Absoluut(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Verzegeld(S) | 3500KPaS | ||||
| Typ | Max | Eenheid | |||
| Niet-lineariteit | ±0.15 | ±0.3 | %F.S | ||
| Herhaalbaarheid | 0.05 | 0.1 | %F.S | ||
| Hysteresis | 0.05 | 0.1 | %F.S | ||
| Nulpuntsignaal | 0±1 | 0±2 | mV | ||
| Volledige schaal uitgang | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Nulpuntsignaal Temp. Drift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Volledige schaal Temp. Drift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Gecompenseerde Temp. | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Bedrijfstemperatuur | -20~80 | ºC | |||
| Opslagtemperatuur | -40~125 | ºC | |||
| Toelaatbare Overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa | ||||
| Barstdruk | 5X de volledige schaal | ||||
| Lange termijn stabiliteit | 0.2 % | F.S/Jaar | |||
| Membraanmateriaal | 316L | ||||
| Isolatieweerstand | ≥200MΩ 100VDC | ||||
| Trillingen | Geen verandering onder omstandigheden van 10gRMS, 20Hz tot 2000Hz | ||||
| Schok | 100g,11ms | ||||
| Reactietijd | ≤1ms | ||||
| O-ring Afdichting | Nitrile rubber of Fluoro rubber | ||||
| Vulling Medium | Siliconenolie | ||||
| Gewicht | ~150g | ||||
| De parameters worden getest onder de volgende omstandigheden: 1.5mA @25°C | |||||
| Omtrekkonstructie | |
|---|---|
| Afmeting |
|
| Elektrische aansluiting en compensatie |
|---|
|
| Selectievoorbeelden |
| Besteltips |
vereiste luchtdichtheid te bereiken
2. Zorg er tijdens de montage van de behuizing voor dat deze verticaal is uitgelijnd en oefen gelijkmatige druk uit om vastlopen of beschadiging van de compensatieplaat te voorkomen.
3. Als het gemeten medium niet compatibel is met het kernmembraan en het behuizingsmateriaal (316L), moeten er speciale instructies worden gegeven bij het plaatsen van de bestelling.
4. Vermijd het indrukken van het sensormembraan met handen of scherpe voorwerpen om schade aan de kern door membraanvervorming of perforatie te voorkomen.
5. Houd de drukaansluiting van de gauge-druk-kern open voor de atmosfeer en voorkom de toegang van water, waterdamp of corrosieve media in de kern negatieve drukkamer.
6. Als er wijzigingen zijn in de pin-aansluitingen, volg dan het label op de daadwerkelijke kern ter referentie.
