BP93420DII Differentiële drukzender voor de aardolie- en chemische industrie

Basisinformatie
Plaats van herkomst: China
Merknaam: HT SENSOR
Certificering: RoHS, ISO9001
Modelnummer: BP93420D-II
Min. bestelaantal: 1
Verpakking Details: Verpakking
Levertijd: 5-8 werkdag
Betalingscondities: L/C, D/P, T/T
Levering vermogen: 3000 stuks per maand
Gedetailleerde informatie
Modellen: BP93420D-II Bereik: 0-10kpa~2Mpa
Kracht: 5VDC 24VDC Output: 0.5-4.5V 4-20mA enzovoort
Materiaal: Roestvrij staal Draad: OEM van mannen of vrouwen
Druktype: Transmitter voor drukdifferentialsensor Beschermingsklasse: IP65
Werktemperatuur: 10-70℃ Verbinding: Big DIN of OEM
Markeren:

Differentiële druktransmitter voor de chemische industrie

,

BP93420DII Differentiële drukzender

,

Transmitter voor olie-differentiële druk


Productomschrijving

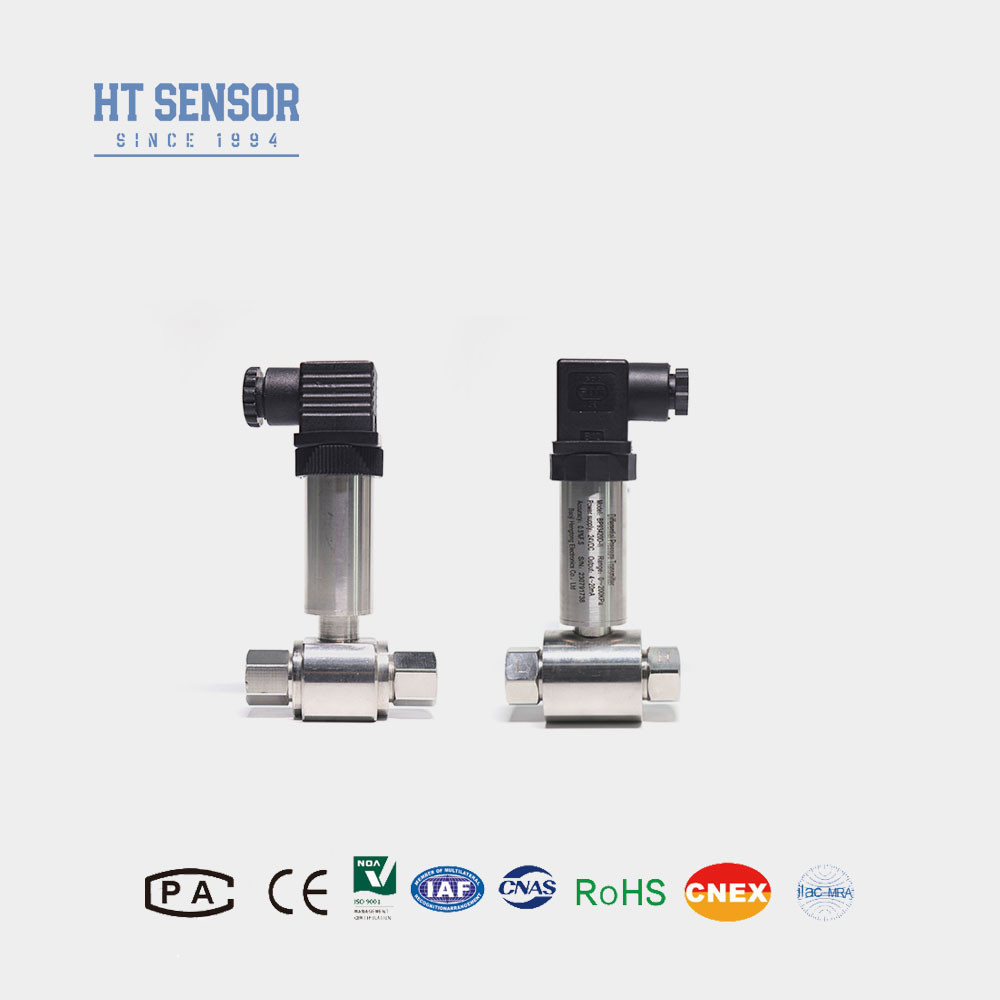

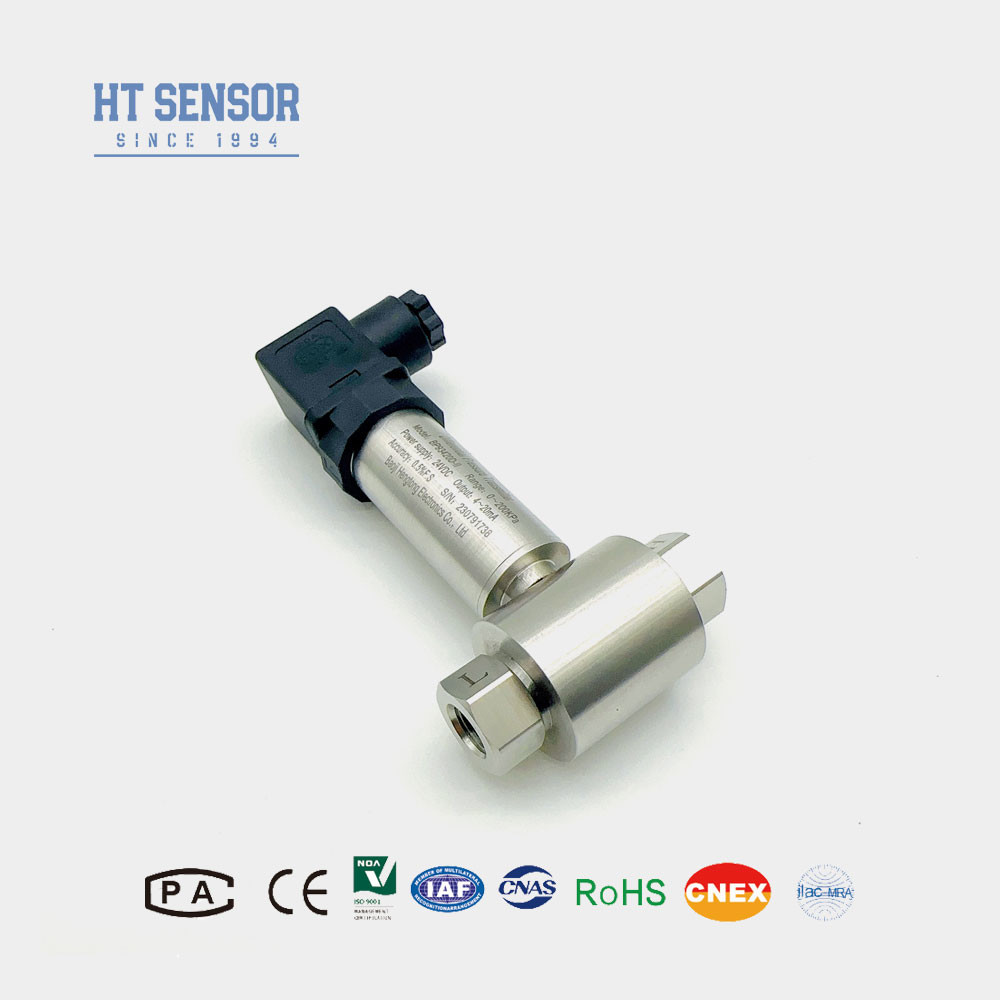

BP93420DII Differentiële drukzender voor de aardolie- en chemische industrie

BP93420DIIDdifferentiëlePverlengingTransmitter



Inleiding van de differentialdrukzender:



De BP93420DII-differentialdrukzender maakt gebruik van een diffuse silicium piezoresistieve sensor.Wanneer het drukverschil van het gemeten medium zich aan beide zijden van de sensor op het gegolfde membraan bevindt, heeft het signaaluitgang door de Wheatstone-brug van de sensorchip een goede lineaire relatie met het drukverschil, en het drukverschil kan nauwkeurig worden gemeten.Het is geschikt voor het meten van drukverschillen van verschillende gassen en vloeistoffen in oliepijpleidingenDe Commissie heeft de Commissie verzocht om een verslag uit te brengen over de tenuitvoerlegging van de richtlijnen van de Raad betreffende de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing.



Productkenmerkenvan een differentialdruktransmitter::

  1. De zender heeft een roestvrij staalconstructie, een compacte structuur en een gemakkelijke installatie.
  2. Na strikte temperatuurscompensatie en verouderingsscreening, om een stabiele en betrouwbare prestatie te garanderen.
  3. De elektrische interface kan een externe of directe aansluiting zijn.



Prestatieparametersvan een differentialdruktransmitter:
Meetbereik 0-10KPa......~2MPa
Druktype Differentiële druk
Eenzijdige overbelasting ≤ 3 keer het nominale bereik
Statische druk De minimumwaarde tussen 5 maal het nominale bereik of 7 MPa
Precisiteit @ 25°C ±0,25% (typisch) ±0,5% (maximaal)
Herhaalbaarheid ±0,03% (typisch) ±0,05%FS (maximaal)
Hysteresis ±0,03% (typisch) ±0,05%FS (maximaal)
Langetermijnstabiliteit ± 0,5% F.S/jaar ((≤ 200 KPa) ± 0,2% F.S/jaar ((> 200 KPa)
Nultemperatuurverschuiving ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa)
Span Temperatuur Drift ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa)
Compensatietemperatuur 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C
Werktemperatuur -30°C tot 80°C
Bergingstemperatuur -40°C tot 100°C
Vibratie 10g,55Hz 2kHz
Huismateriaal 304,316L
Materiaal van het diafragma 316L
Isolatieweerstand 100MΩ 100VDC
Explosiebestendige classificatie Intrinsiek veilig en explosiebestendige
Beschermingscategorie IP65
Gewicht ~ 0,45 kg





Uitgangssignaal Voedingsspanning Uitvoertype
4·20 mA 12 ̊30VDC 2/3/4 draad
010/20mA



3 draad

0/1 ¢5V
0.5·4.5V 5VDC



BP93420DII Differentiële drukzender voor de aardolie- en chemische industrie 0BP93420DII Differentiële drukzender voor de aardolie- en chemische industrie 1

BP93420DII Differentiële drukzender voor de aardolie- en chemische industrie 2

BP93420DII Differentiële drukzender voor de aardolie- en chemische industrie 3BP93420DII Differentiële drukzender voor de aardolie- en chemische industrie 4



Besteltipsvan een differentialdruktransmitter:



1Bij het selecteren van het product dient u ervoor te zorgen dat het meetmedium compatibel is met de met het product in contact komende onderdelen.

2Om een betrouwbare werking te garanderen, wordt aanbevolen tussen het meetpunt en de zender een drie-klepcollector te plaatsen.een langzame en gelijkmatige druktoepassing op de positieve en negatieve drukkamers van de zender.

3Tijdens de installatie is het raadzaam de drukinterfaces aan beide uiteinden horizontaal te plaatsen om de impact van de installatieplaats op het product te minimaliseren.

4Voor bijzondere vereisten zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische interferentie of radiofrequentie-interferentieGelieve ons bedrijf te informeren en deze vereisten in de bestelling te specificeren.





BP93420DII Differentiële drukzender voor de aardolie- en chemische industrie 5BP93420DII Differentiële drukzender voor de aardolie- en chemische industrie 6
