Plaats van herkomst: | Baoji, China. |
---|---|
Merknaam: | HT SENSOR |
Certificering: | ISO9001 |
Modelnummer: | HT-IQT |
Min. bestelaantal: | 1 |
Prijs: | negotiable |
Verpakking Details: | Standaard exportpakket |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | Western Union, L/C, T/T |
Levering vermogen: | 5000 stuks per maand |
Model nr.: | HT-IQT | Bereik: | 0-35kpa~3.5Mpa |
---|---|---|---|
Draadtype: | Kovar-penen met vier draden of verguld | Metingsmedium: | Gasvloeistof enzovoort |
Aanbod: | 1.5 mA | Dag: | 50.4 mm met warmteafvoer |
Temperatuur: | -30 ~ 125 | HS-code: | 9026209090 |
Type uitgangssignaal: | Analoogtype | Materiaal: | Roestvrij staal |
Markeren: | Hoogtemperatuur siliciumdruksensor,Industriële siliciumdruksensoren,50.4mm Siliciumdruk sensor |

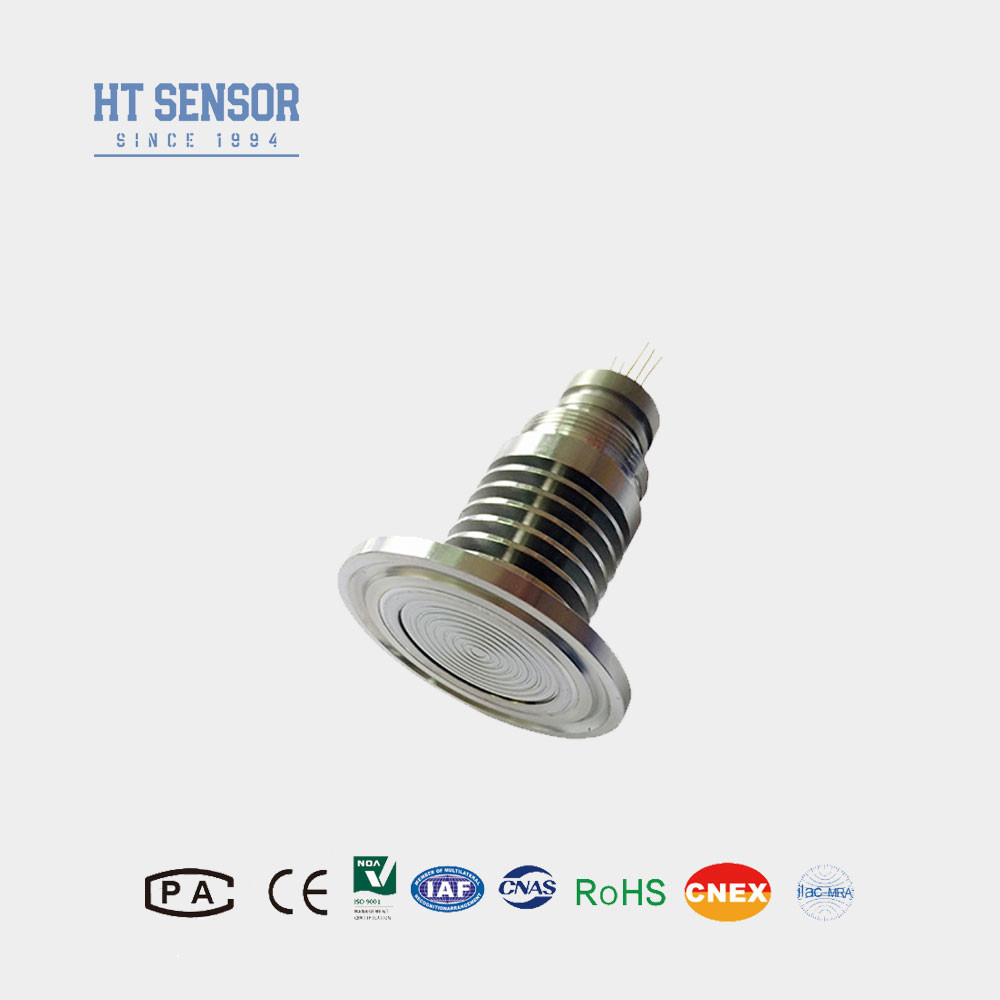

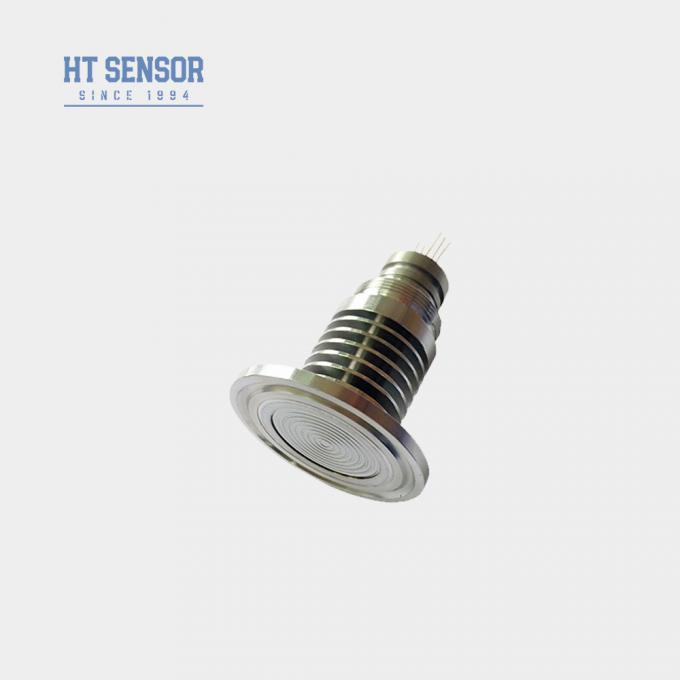

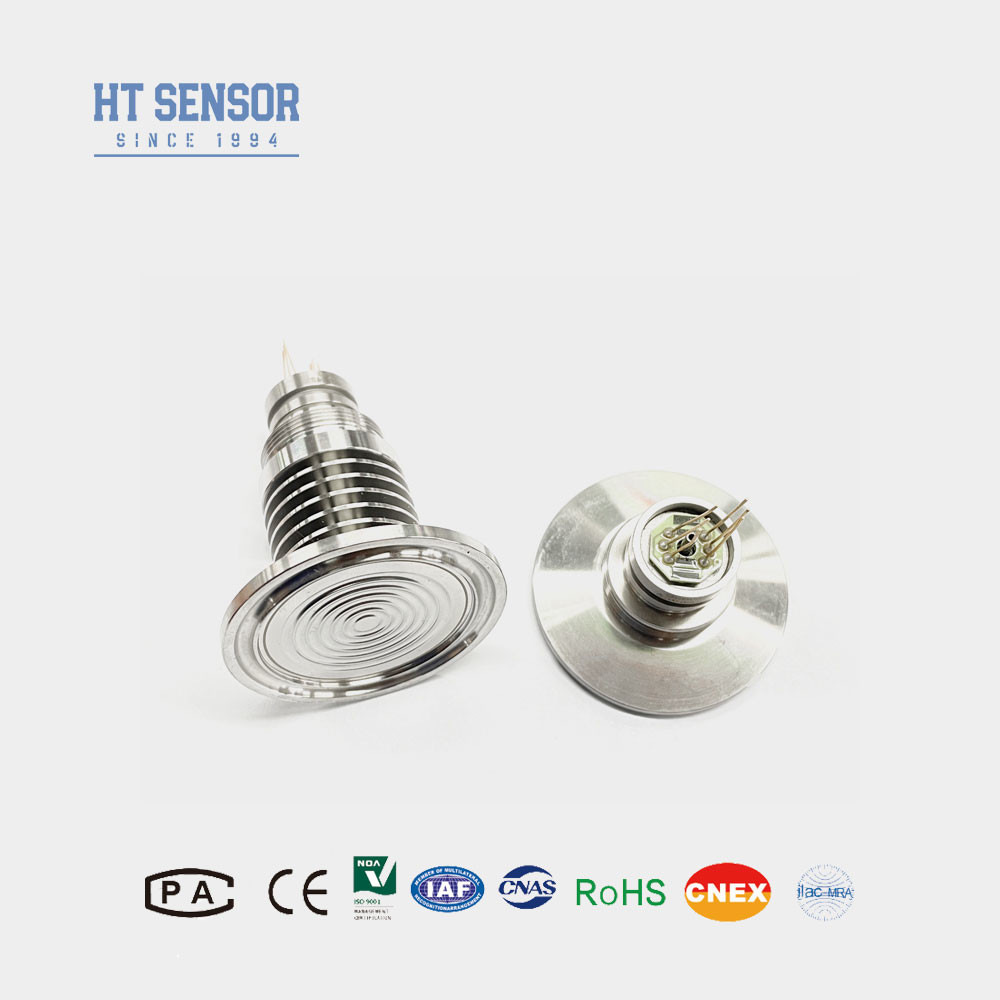

HT-IQT silicium piezoresistieve druksensor
Inleiding van de siliciumdruksensor:
HT-IQT is een druksensor met een hoogstabiele, hoogtemperatuurdiffusiesiliciumchip die niet direct in contact komt met het meetmedium.De druk wordt overgedragen aan de gevoelige chip door het roestvrijstalen diafragma en de afdichting siliconen olie, en de weerstandsbrug van de chip verandert, wat resulteert in een verandering in spanning, en de spanning verandert tot het millivolt niveau.gemakkelijk schoon te maken zal geen kristallisatie in het eind van de draad te produceren, gemakkelijk te reinigen, eenvoudig te installeren, zeer betrouwbaar.
Prestatieparametersmet een breedte van niet meer dan 10 mm,: | |||||
Meetbereik | Afmeting ((G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
Verzegeld (S) | 3500 KPaS | ||||
Type | Maximaal | Eenheid | |||
Niet-lineariteit | ±0.15 | ±0.3 | % F.S. | ||
Herhaalbaarheid | 0.05 | 0.1 | % F.S. | ||
Hysteresis | 0.05 | 0.1 | % F.S. | ||
Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | ||
Volledige productie | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
Gecompenseerde Temp. | ≤ 20 KPa | 0 tot 50 | oC | ||
≥ 35 kPa | 0 tot 70 | oC | |||
Werktemperatuur | -20 tot 80 | oC | |||
Bergingstemperatuur | -40 tot 125 | oC | |||
Toegestane overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa | ||||
Breukdruk | 5x de volledige schaal | ||||
Langetermijnstabiliteit | 0.2 % | F.S./jaar | |||
Materiaal van het diafragma | 316L | ||||
Isolatieweerstand | ≥ 200MΩ 100VDC | ||||
Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | ||||
Schok | 100 g, 11 ms | ||||
Reactietijd | ≤ 1 ms | ||||
O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | ||||
Volledig medium | Siliciumolie | ||||
Gewicht | ~ 220 g | ||||
De parameters worden getest onder de volgende omstandigheden: 1,5 mA @ 25°C |
Ontwerp van de structuur | |

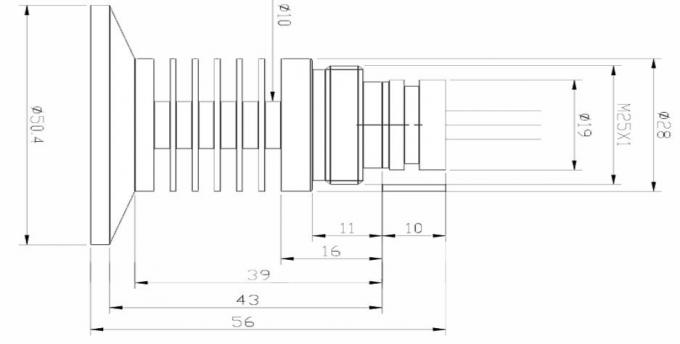

Afmeting |
![]() |
Elektrische aansluiting en compensatie |
![]() |
Voorbeelden van selectie |

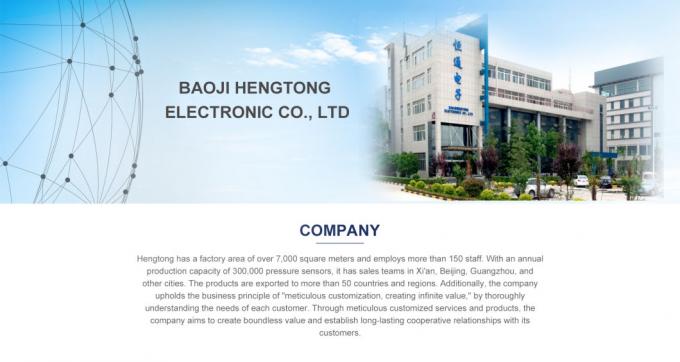

bedrijf |
Vragen:
1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Onze druksensor-zenders worden gekenmerkt door hoge precisie, duurzaamheid en uitstekende prestaties, met de mogelijkheid tot aanpassing.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen via onze OEM- en ODM-diensten.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten hebben de capaciteit om tot 30.000 druk sensor zenders per maand te produceren, zodat we kunnen voldoen aan grootschalige bestellingen.Het is raadzaam om vooraf contact op te nemen met ons verkoopteam voor een soepele productie- en leveringsschema..
4. V: Wat is de typische levertijd?
A: Standaardmodellen hebben meestal een levertijd van 5 tot 8 werkdagen, terwijl aangepaste producten kunnen variëren.
5. V: Hoe zijn de producten geprijsd?
A: We bieden concurrerende prijzen met kortingen voor bulkorders of langetermijnpartnerschappen.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze producten worden vanaf de verzenddatum voorzien van een garantie van 24 maanden, en onze after-sales service zorgt voor snelle reacties binnen 24 uur, samen met ondersteuning voor remote instructie via het PC-netwerk.
