Name: Slibdruksensor voor makkelijk schoonmaken en hoge betrouwbaarheid
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT24
Price: 21.00 USD
Availability: InStock

Gedetailleerde informatie

Model nr.:	HT24	Draad:	G1/2 M20*1,5 1/2NPT
Metingsmedium:	Gas en vloeistof	Bereik:	0-10kpa~20Mpa
Kracht:	1.5 mA	Handelsmerk:	HengTong
Oorsprong:	Baoji, China.	Type:	Piezoresistieve splitsingsdruksensor
Voor:	Verzender van spuitdruk	Type uitgangssignaal:	Analoogtype
Materiaal:	316L roestvrij staal	Aanpassing:	OEM-producten
Markeren:	Hoge betrouwbaarheid van de siliconen druk sensor , Flussschermstructuur Siliciumdruksensor , Eenvoudig schoonmaakbaar siliciumdruksensor

Productomschrijving

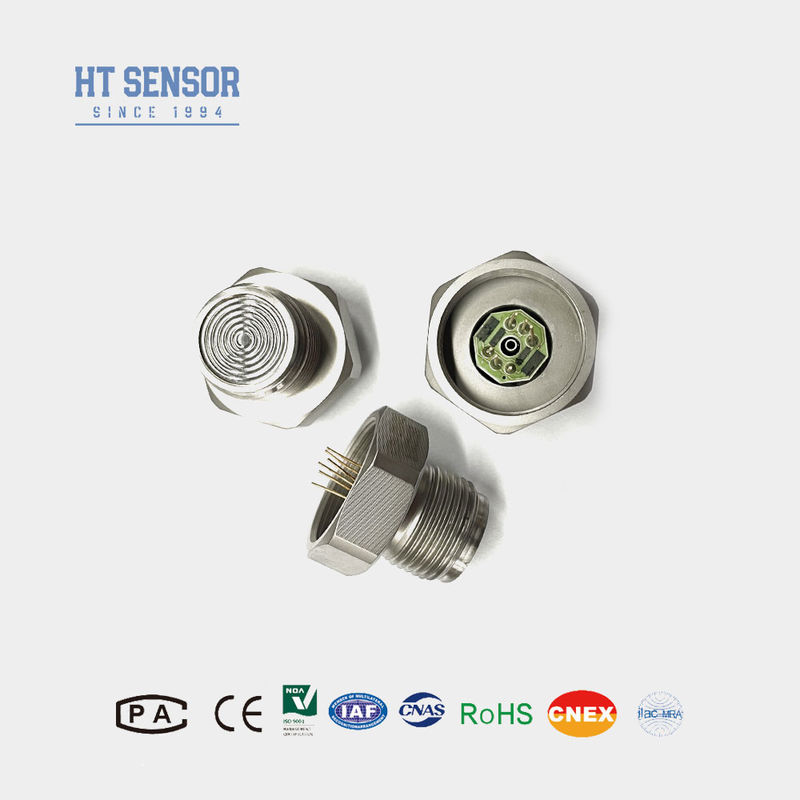

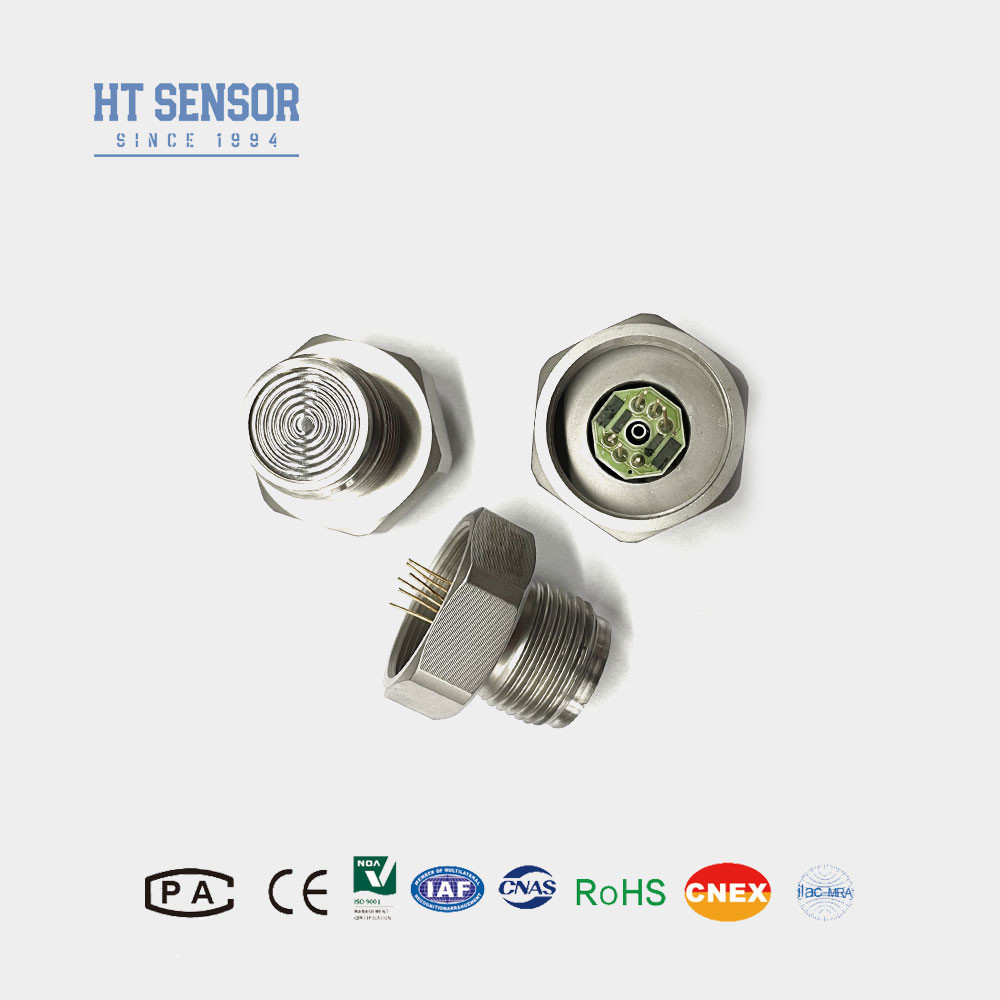

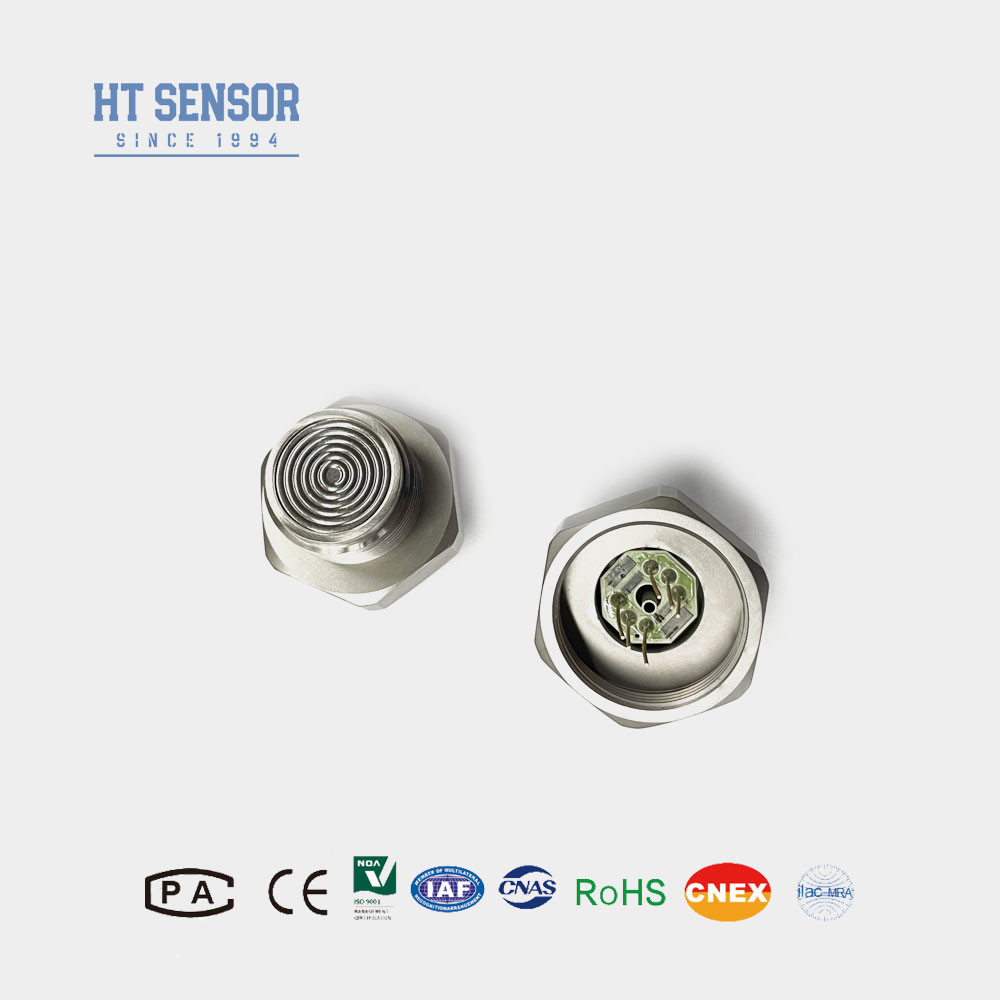

Slibdruksensor voor makkelijk schoonmaken en hoge betrouwbaarheid

HT24 Silicium piezoresistieve druksensor

Invoering van een siliconen druksensor met spoeldiafragma:

HT24 is een spuitdiafragma druk sensor met een zeer stabiele diffuse silicium chip. De gevoelige chip komt niet rechtstreeks in contact met het meetmedium.Druk wordt overgedragen aan de gevoelige chip door een roestvrijstalen diafragma en afdichting siliconen olieDit product is een platte diafragma structuur met draad, G1/2 M20* 1.5 1/2NPT is de meest gebruikte draad. Makkelijk schoon te maken, hoge betrouwbaarheid. Geschikt voor voedsel, gezondheid en andere industrieën.

Productkenmerkenmet een vermogen van meer dan 10 W,:

Met behulp van geavanceerde technologie en 316L roestvrij staal behuizing, samen metmaterialen zoals titanium en Hastelloy voor het diafragma.
Gebruik van dikfilmcircuits voor temperatuurcompensatie en nulpunt correctie.
uitstekende betrouwbaarheid, herhaalbaarheid en stabiliteit.
Spoel de diafragma structuur, waardoor het makkelijk te reinigen is.

Elektrische prestatiesmet een vermogen van meer dan 10 W,:

Stroomvoorziening: ≤2mA DC (typisch 1,5mA DC)
Inputimpedantie: 2,5 KΩ~6 KΩ
Uitgangsimpedantie: 2,5 KΩ~6 KΩ
Elektrische aansluiting: vergulde Kovar-pinnen of 100 mm hoge temperatuur draden.

Prestatieparametersmet een vermogen van meer dan 10 W,:
Meetbereik		Afmeting ((G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
		Absolute (A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
		Verzegeld (S)	3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS
		Type		Maximaal	Eenheid
Niet-lineariteit		±0.15		±0.3	% F.S.
Herhaalbaarheid		0.05		0.1	% F.S.
Hysteresis		0.05		0.1	% F.S.
Nul Offset-uitvoer		0 ± 1		0 ± 2	mV
Volledige productie	≤ 20 KPa	50 ± 10		50 ± 30	mV
	≥ 35 kPa	100 ± 10		100 ± 30	mV
Nul Offset Temp. Drift	≤ 20 KPa	± 1		±2	% F.S.
	≥ 35 kPa	±0.5		± 1	% F.S.
Volledige schaal Temperatuur Drift	≤ 20 KPa	± 1		±2	% F.S.
	≥ 35 kPa	±0.5		± 1	% F.S.
Gecompenseerde Temp.	≤ 20 KPa	0 tot 50			oC
	≥ 35 kPa	0 tot 70			oC
Werktemperatuur		-20 tot 80			oC
Bergingstemperatuur		-40 tot 125			oC
Toegestane overbelasting		Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa
Breukdruk		5x de volledige schaal
Langetermijnstabiliteit		0.2 %			F.S./jaar
Materiaal van het diafragma		316L
Isolatieweerstand		≥ 200MΩ 100VDC
Vibratie		Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz
Schok		100 g, 11 ms
Reactietijd		≤ 1 ms
O-ring zegel		met een gewicht van niet meer dan 50 g/m2
Volledig medium		Siliciumolie
Gewicht		~ 55 g
De parameters worden getest onder de volgende omstandigheden: 1,5 mA @ 25°C

Ontwerp van de structuur
Afmeting

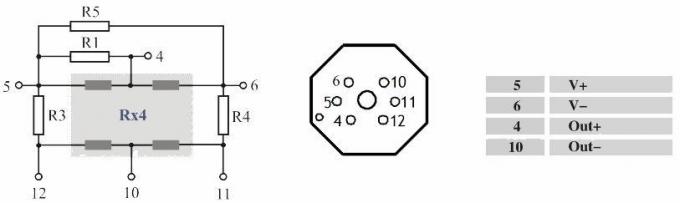

Elektrische aansluiting en compensatie

Ht24 Flush Diaphragm Pressure Sensor with a Highly Stable Diffused Silicon Chip

Voorbeelden van selectie

Besteltips

1Tijdens de montage dient aandacht te worden besteed aan de coördinatie tussen de kerngrootte en de zendkas om de vereiste dichtheid te bereiken.
2. In het proces van de shell assembly, om ervoor te zorgen dat de verticale uitlijning, en gelijkmatige druk, om te voorkomen dat de vast of beschadiging compensatie bord.
3Indien het testmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd met de hand of met scherpe voorwerpen op het sensordiafragma te drukken, zodat de kern niet beschadigd raakt door vervorming of doorboring van het diafragma.
5. Houd de druk van de drukmeter kern mond open voor de atmosfeer, voorkomen dat water, stoom, of corrosieve medium in de negatieve drukmeter drukkerkkamer.6Als er een wisselspeld is, moet u dit op het etiket van de eigenlijke geleider vermelden.

bedrijf

Vragen:

1V: Wat zijn de kenmerken van uw druksensor-zenders?

A: Onze druksensor-zenders worden gekenmerkt door hoge precisie, duurzaamheid en uitstekende prestaties, met de mogelijkheid tot aanpassing.

2. V: Kan ik speciale specificaties aanpassen?

A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen via onze OEM- en ODM-diensten.

3V: Wat is uw productiecapaciteit?

A: Onze productiefaciliteiten hebben de capaciteit om tot 30.000 druk sensor zenders per maand te produceren, zodat we kunnen voldoen aan grootschalige bestellingen.Het is raadzaam om vooraf contact op te nemen met ons verkoopteam voor een soepele productie- en leveringsschema..

4. V: Wat is de typische levertijd?

A: Standaardmodellen hebben meestal een levertijd van 5 tot 8 werkdagen, terwijl aangepaste producten kunnen variëren.

5. V: Hoe zijn de producten geprijsd?

A: We bieden concurrerende prijzen met kortingen voor bulkorders of langetermijnpartnerschappen.

6. V: Wat is de garantie van uw producten? En naverkoopservice?

A: Onze producten worden vanaf de verzenddatum voorzien van een garantie van 24 maanden, en onze after-sales service zorgt voor snelle reacties binnen 24 uur, samen met ondersteuning voor remote instructie via het PC-netwerk.

label:

Plaats van herkomst:	Baoji, China.
Merknaam:	HT SENSOR
Certificering:	ISO9001
Modelnummer:	HT24

Min. bestelaantal:	1
Prijs:	negotiable
Verpakking Details:	Standaard exportpakket
Levertijd:	5-8 werkdagen
Betalingscondities:	Western Union, L/C, T/T
Levering vermogen:	5000 stuks per maand
