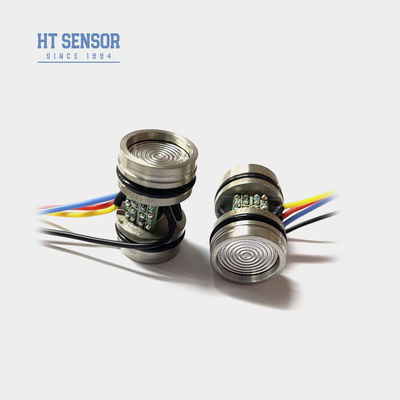

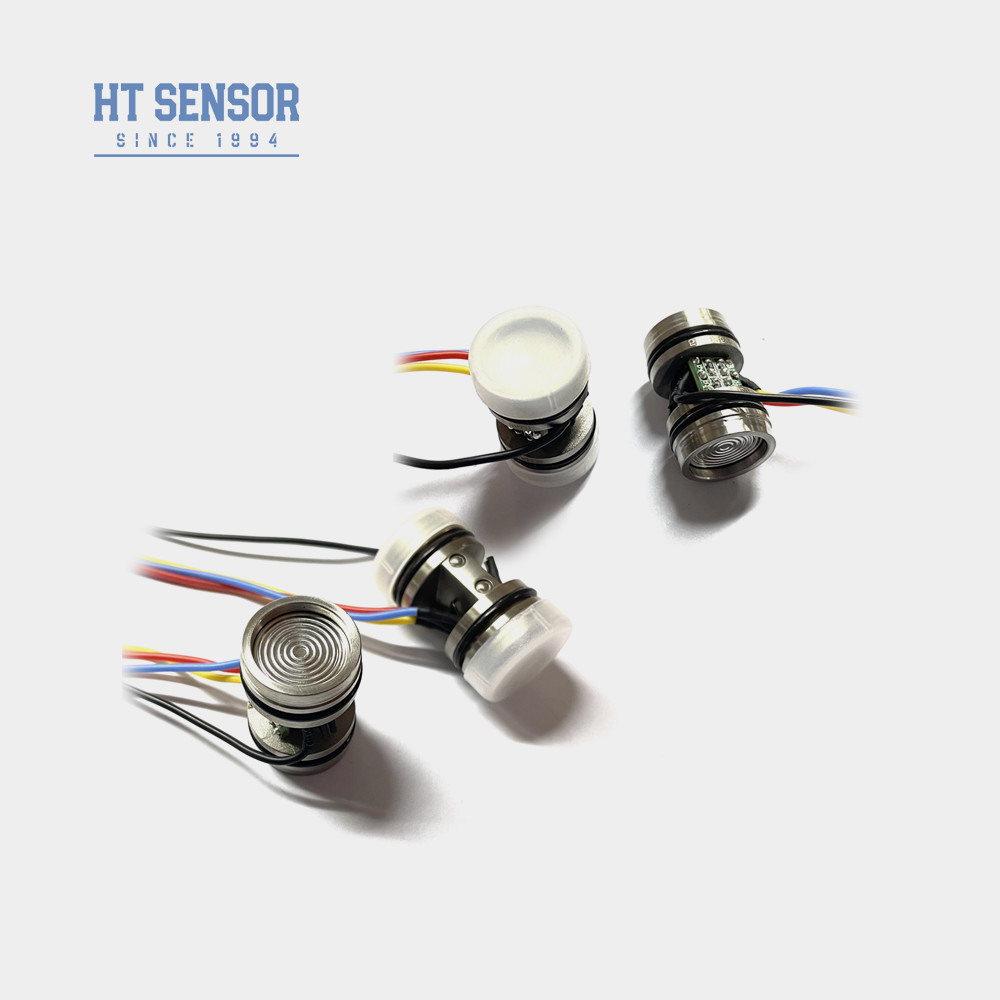

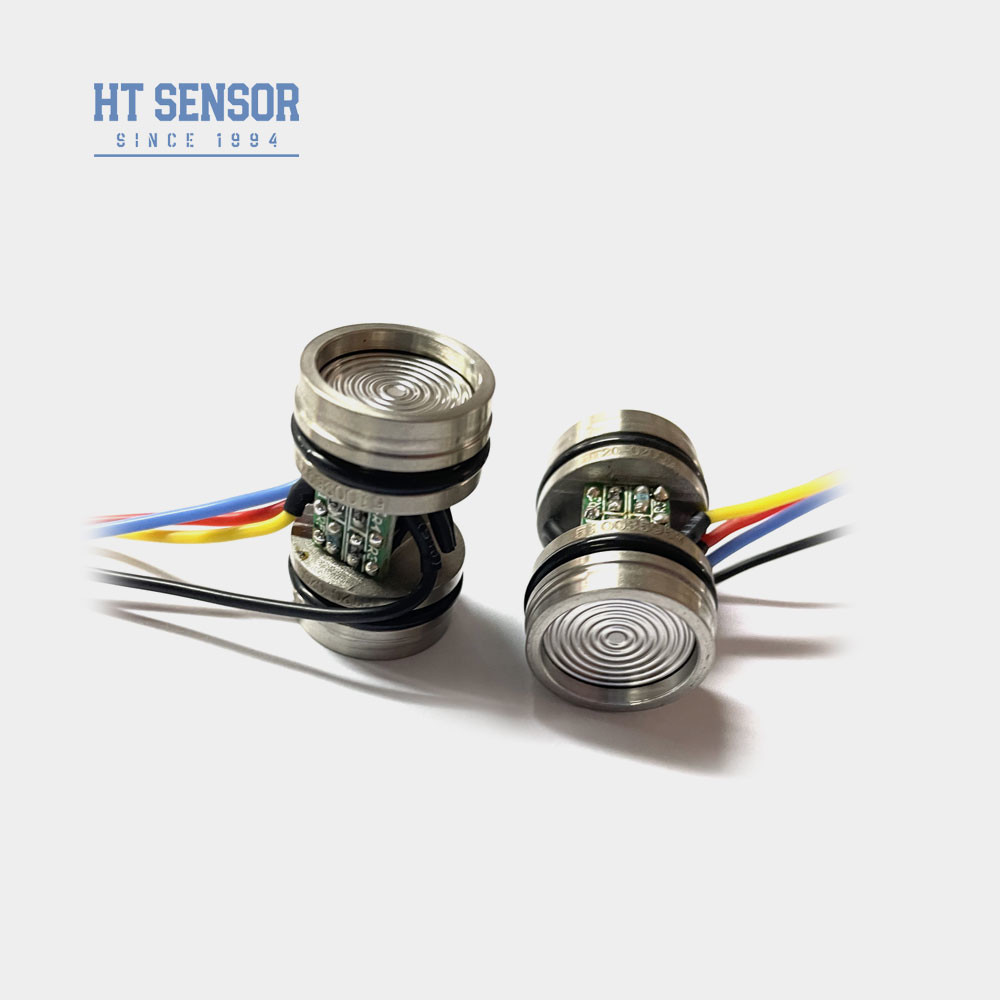

HT20 Differentiële druksensor
Invoering van een drukdifferentialsensor van silicium:
De HT20 differentiële siliciumdruk sensor is een silicium piezoresistieve differentiële druk sensor met een kern van zeer stabiel diffuse silicium element.roestvrij staal behuizing, en de druk wordt doorgegeven door een roestvrij staalDe gevoelige chip is niet geschikt voor het gebruik van een andere methode dan het gebruik van een andere methode.rechtstreeks contact maken met het gemeten medium, waardoor een volledig vaste structuur wordt gevormd voordrukmeting, waardoor de differentialdruk nauwkeurig kan worden gemeten.Daarom kan dit product worden toegepast in verschillende scenario's diemeting van de differentialdruk, met inbegrip van ruwe en corrosieve omgevingen.
Productkenmerkenmet een vermogen van meer dan 50 W:
- Stabiele en betrouwbare prestaties
- Hoge weerstand tegen statische druk
- Kosteneffectief
- Gebruikt silicium piezoresistief olie gevuld drukgevoelig element
Elektrische prestatiesmet een vermogen van meer dan 50 W:
- Stroomvoorziening: ≤2mA DC (typisch 1,5mA DC)
- Inputimpedantie:3KΩ~6KΩ
- Uitgangsimpedantie:2.5KΩ~6KΩ
- Elektrische aansluiting:Gouden Kovar-pinnen of 100 mm hoogtemperatuurdraden
| Prestatieparametersmet een vermogen van meer dan 50 W: |
| Meetbereik |
10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa |
| |
Type |
Maximaal |
Eenheid |
| Lineariteit |
±0.15 |
±0.3 |
% F.S. |
| Herhaalbaarheid |
0.05 |
0.1 |
% F.S. |
| Hysteresis |
0.05 |
0.1 |
% F.S. |
| Nul Offset-uitvoer |
0 ± 1 |
0 ± 2 |
mV |
| Volledige productie |
≤ 20 KPa |
50 ± 10 |
50 ± 30 |
mV |
|
| ≥ 35 kPa |
100 ± 10 |
100 ± 30 |
mV |
|
| Nul Offset Temp. Drift |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
|
| ≥ 35 kPa |
±0.5 |
± 1 |
% F.S. |
|
| Volledige schaal Temperatuur Drift |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
|
| ≥ 35 kPa |
±0.5 |
± 1 |
% F.S. |
|
| Gecompenseerde Temp. |
≤ 20 KPa |
0 tot 50 |
oC |
|
| ≥ 35 kPa |
0 tot 70 |
oC |
|
| Werktemperatuur |
-20 tot 80 |
oC |
|
| Bergingstemperatuur |
-40 tot 125 |
oC |
|
| Toegestane overbelasting |
Neem de kleinste waarde tussen 3 maal de volledige schaal of 4MPa |
|
|
| Breukdruk |
5x de volledige schaal |
|
|
| Langetermijnstabiliteit |
0.2 % |
F.S./jaar |
|
| Materiaal van het diafragma |
316L |
|
|
| Isolatieweerstand |
≥ 200MΩ 100VDC |
|
|
| Vibratie |
Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz |
|
|
| Schok |
100 g, 11 ms |
|
|
| Reactietijd |
≤ 1 ms |
|
|
| O-ring zegel |
met een gewicht van niet meer dan 50 g/m2 |
|
|
| Volledig medium |
Siliciumolie |
|
|
| Gewicht |
~ 45 g |
|
|
| De parameters worden getest onder de volgende omstandigheden: 1,5 mA @ 25°C |
|
| Ontwerp van de structuur |
| Afmeting |
 |
| NotitiesAls de draadkleur verandert, raadpleeg dan het etiket dat aan de sensor is bevestigd voor nauwkeurige informatie. |
| Elektrische aansluiting en compensatiemet een vermogen van meer dan 50 W |
|
Vragen:
1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Onze druksensor-zenders worden gekenmerkt door hoge precisie, duurzaamheid en uitstekende prestaties, met de mogelijkheid tot aanpassing.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen via onze OEM- en ODM-diensten.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten hebben de capaciteit om tot 30.000 druk sensor zenders per maand te produceren, zodat we kunnen voldoen aan grootschalige bestellingen.Het is raadzaam om vooraf contact op te nemen met ons verkoopteam voor een soepele productie- en leveringsschema..
4. V: Wat is de typische levertijd?
A: Standaardmodellen hebben meestal een levertijd van 5 tot 8 werkdagen, terwijl aangepaste producten kunnen variëren.
5. V: Hoe zijn de producten geprijsd?
A: We bieden concurrerende prijzen met kortingen voor bulkorders of langetermijnpartnerschappen.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze producten worden vanaf de verzenddatum voorzien van een garantie van 24 maanden, en onze after-sales service zorgt voor snelle reacties binnen 24 uur, samen met ondersteuning voor remote instructie via het PC-netwerk.
