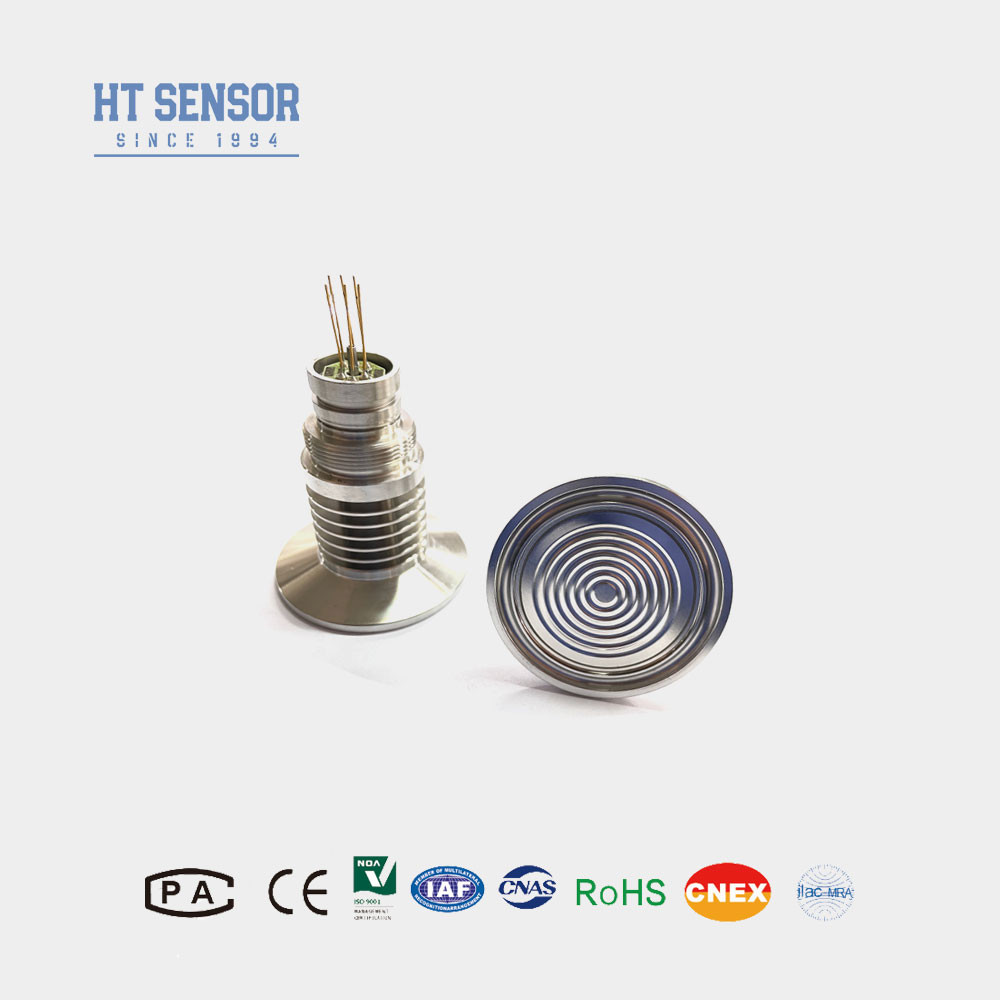

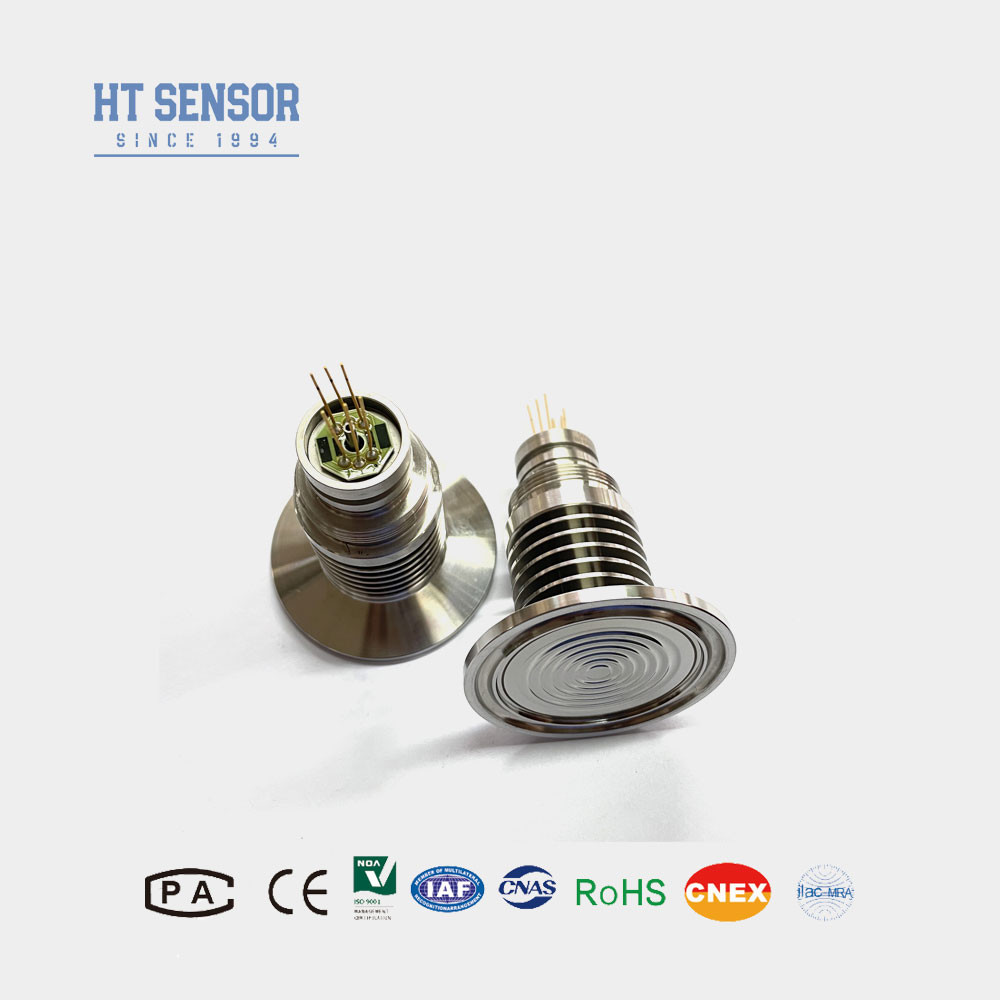

HT Sensor HT-IQT-B Diffuse Silicium Druksensor voor Hoge Temperatuurmeting Sensor
Product Details
| Model-NR.: | HT-IQT-B | Bereik: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Draadtype: | met een gewicht van niet meer dan 50 kg | Meetmedium: | AIR en Vloeibare water en olie |
| Draad: | 50.4 mm | Uitvoer: | mv signaal |
| Stroom: | 1,5 ma | Type: | Diffuse siliciumdruksensor |
| Type uitgangssignaal: | Analoog | Materiaal: | 316L roestvrij staal |
| Markeren |
Diffuse siliciumdruksensor,Hoogtemperatuur siliciumdruksensor,HT-IQT-B Silicon Pressure Sensor |
||
Product Description
HT Sensor HT-IQT-B Diffuse Silicium Druksensor voor Hoge Temperatuurmeting
HT-IQT-B Piezoresistief Silicium Druksensor
Introductie van diffuse silicium druksensor:
HT - IQT - B silicium druksensor is een soort ingebed membraan. Druk werd overgebracht naar de gevoelige chip via een roestvrijstalen membraan en afgedichte siliconenolie. De sensorschip zet de druk om in een detecteerbaar millivolt elektrisch signaal. Zo kunnen we intuïtief de drukwaarde van het gemeten medium observeren. Dit product gebruikt een plaatmembraanstructuur, met een warmteafvoer voor hoge temperaturen, het effect van meting bij hoge temperaturen is goed. Het kale platte membraan is gemakkelijk schoon te maken en heeft een goed effect op de meting van viskeuze media. Toepasbaar in de voedings-, gezondheids- en andere industrieën.
Elektrische prestaties van diffuse silicium druksensor:
- Voeding: ≤2mA DC (0.4-1.5mA DC).
- Ingangsimpedantie : 2.5KΩ~6KΩ.
- Uitgangsimpedantie: 2.5KΩ~6KΩ.
- Elektrische Aansluiting: Vergulde Kovar-pinnen of 100 mm hogetemperatuur draden.
| Prestatieparameters van diffuse silicium druksensor: | |||||
| Meetbereik | Gauge(G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| Absoluut(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Verzegeld(S) | 3500KPaS | ||||
| Typ | Max | Eenheid | |||
| Non-lineariteit | ±0.15 | ±0.3 | %F.S | ||
| Herhaalbaarheid | 0.05 | 0.1 | %F.S | ||
| Hysteresis | 0.05 | 0.1 | %F.S | ||
| Nulpuntsverschuiving Uitgang | 0±1 | 0±2 | mV | ||
| Volledige Schaal Uitgang | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Nulpuntsverschuiving Temp. Drift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Volledige Schaal Temp. Drift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Gecompenseerde Temp. | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Bedrijfstemperatuur | -20~80 | ºC | |||
| Opslagtemperatuur | -40~125 | ºC | |||
| Barstdruk | 5X de volledige schaal | ||||
| Langetermijnstabiliteit | 0.2 % | F.S/Jaar | |||
| Diafragma Materiaal | 316L | ||||
| Isolatieweerstand | ≥200MΩ 100VDC | ||||
| Schok | 100g,11ms | ||||
| Reactietijd | ≤1ms | ||||
| O-ring Afdichting | Nitrile rubber of Fluoro rubber | ||||
| Vullingsmedium | Siliconenolie | ||||
| Gewicht | ~220g | ||||
| De parameters worden getest onder de volgende omstandigheden: 1.5mA @25°C | |||||
| Omtreksconstructie | |
| Afmeting |
|
| Elektrische aansluiting en compensatie |
|
| Selectie Voorbeelden |
| Besteltips |
2. Zorg er tijdens de montage van de behuizing voor dat deze verticaal is uitgelijnd en oefen gelijkmatige druk uit om vastlopen of beschadiging van de compensatieplaat te voorkomen.
3. Als het gemeten medium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten er speciale instructies worden gegeven bij het plaatsen van de bestelling.
4. Vermijd het indrukken van het sensormembraan met handen of scherpe voorwerpen om schade aan de kern door membraamvervorming of doorboring te voorkomen.
5. Houd de drukaansluiting van de gauge-drukker open voor de atmosfeer en voorkom de toegang van water, waterdamp of corrosieve media in de kern negatieve drukkamer.
6. Als er wijzigingen zijn in de pin-aansluitingen, volg dan het label op de daadwerkelijke kern voor referentie.
