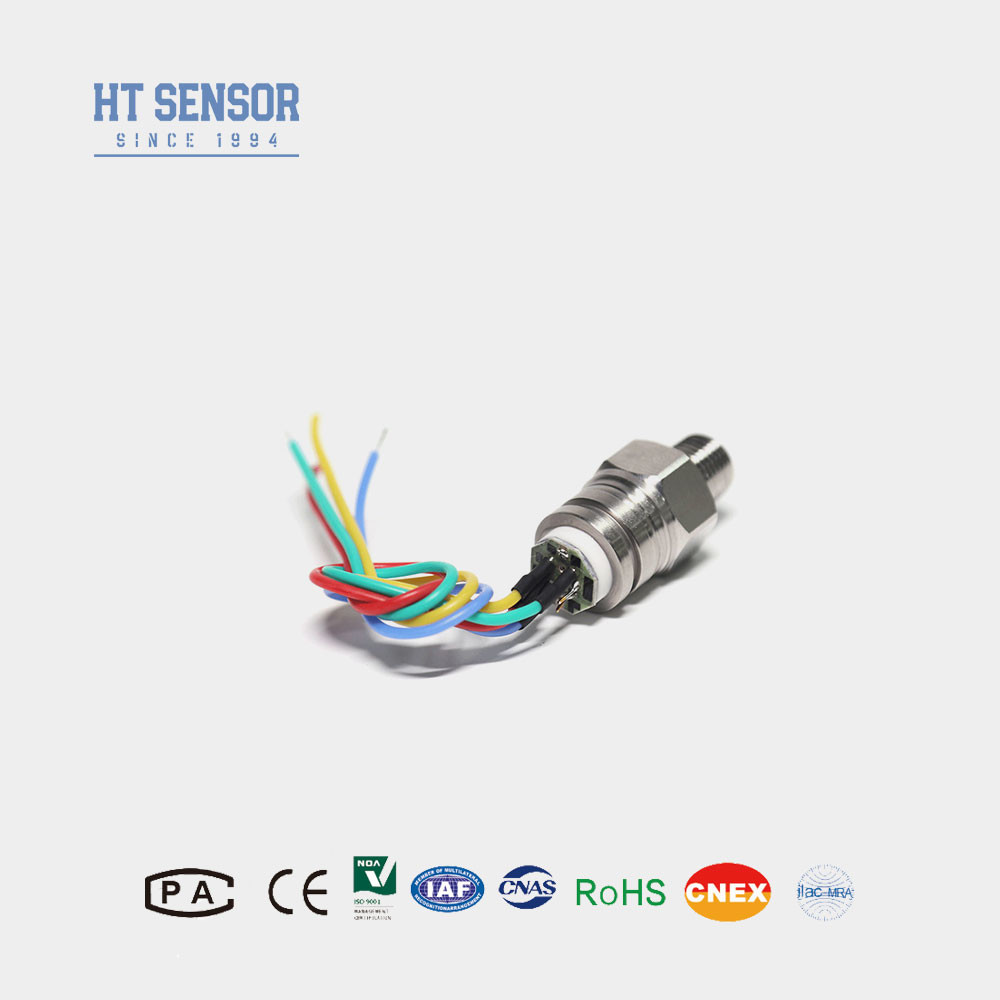

HT30 Silicon Pressure Sensor Core Aanpasbaar voor verschillende klantvereisten Olie niveausensor
Product Details
| Model-NR.: | HT30 | Draadtype: | OEM |
|---|---|---|---|
| Draadtype: | Vier-draad | Meetmedium: | Gas en vloeistof |
| Bereik: | 0-10kpa~20Mpa | Stroom: | 1,5 ma |
| Draad: | G1/4 enzovoort | Hs-code: | 9026209090 |
| Levering vermogen: | 50000 stuks/jaar | Type: | Piëzoresistieve druksensor |
| Voor: | Diffuse siliciumdrukzender | Type uitgangssignaal: | Analoogtype |
| Materiaal: | Roestvrij staal | Maatwerk: | Beschikbaar | Aangepast verzoek |
| Markeren |
HT30 Silicon Pressure Sensor,Aanpasbare siliciumdruksensor,Verschillende klantvereisten Silicon Pressure Sensor |
||
Product Description
HT30 Silicon Pressure Sensor Aanpasbaar voor verschillende klantvereisten
HT30 Silicium piezoresistieve druksensor
Inleiding van de siliciumdruksensor:
HT30 silicium piezoresistieve druk sensor is een zeer stabiel diffus siliconHet maakt gebruik van het piezoresistieve effect van diffuus silicium om deDe kern is met een standaarddraad, en het gebruikt geen O-ring afdichting, waardoor het geschikt is voor een breed scala vantoepassingen.
- Stroomvoorziening: ≤2mA DC (typisch 1,5mA DC)
- Inputimpedantie:2.5KΩ~6KΩ
- Uitgangsimpedantie:2.5KΩ~6KΩ

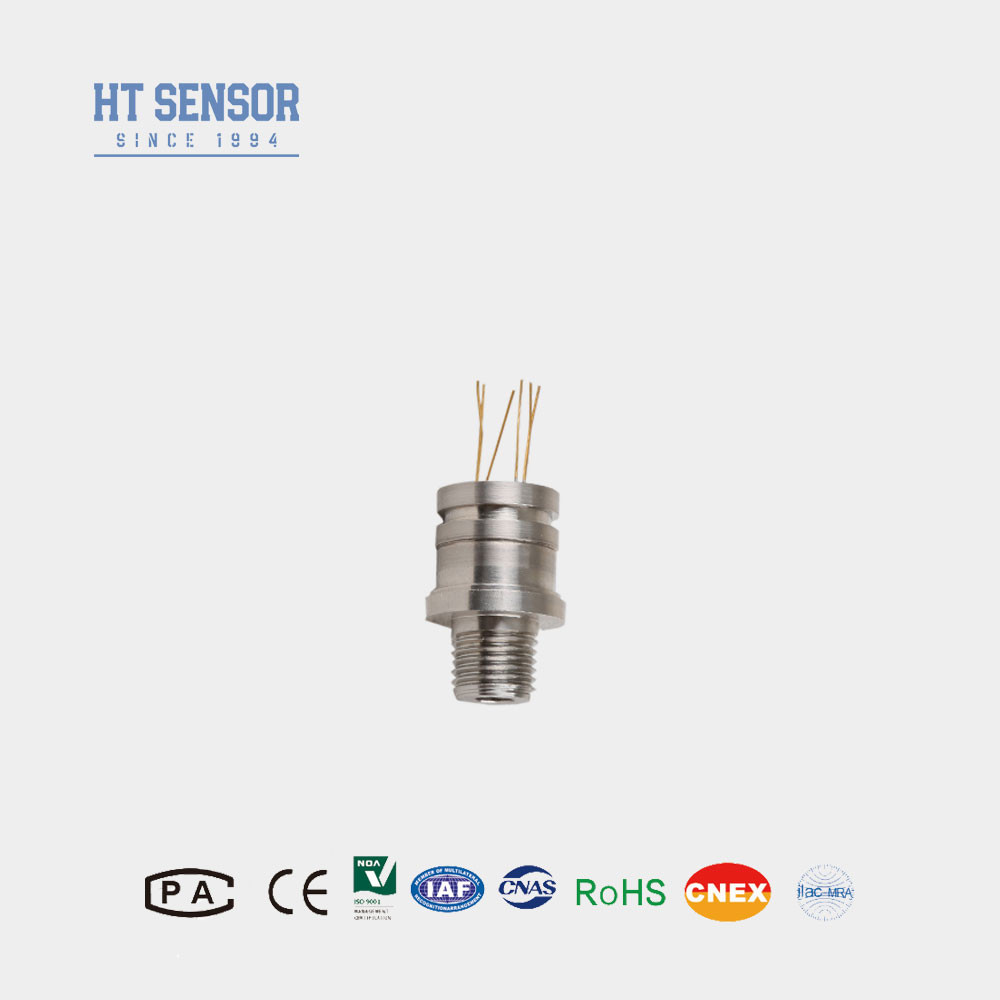

- Elektrische aansluiting:Gouden beklede Kovar-pinnen of 100 mm hoge temperatuur draden.
| Prestatieparametersmet een breedte van niet meer dan 10 mm,: | |||||
| Meetbereik | Afmeting ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Verzegeld (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||||
| Type | Maximaal | Eenheid | |||
| Niet-lineariteit | ±0.15 | ±0.3 | % F.S. | ||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | ||
| Hysteresis | 0.05 | 0.1 | % F.S. | ||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | ||
| Volledige productie | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Gecompenseerde Temp. | ≤ 20 KPa | 0 tot 50 | oC | ||
| ≥ 35 kPa | 0 tot 70 | oC | |||
| Werktemperatuur | -20 tot 80 | oC | |||
| Bergingstemperatuur | -40 tot 125 | oC | |||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa | ||||
| De druk van de uitbarsting | 5x de volledige schaal | ||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | |||
| Materiaal van het diafragma | 316L | ||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | ||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | ||||
| Schok | 100 g, 11 ms | ||||
| Reactietijd | ≤ 1 ms | ||||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | ||||
| Volledig medium | Siliciumolie | ||||
| Gewicht | ~ 63 g | ||||
| De parameters worden onder de volgende omstandigheden getest: 1.5mA @ 25°C | |||||
| Ontwerp van de structuurmet een breedte van niet meer dan 10 mm, | |

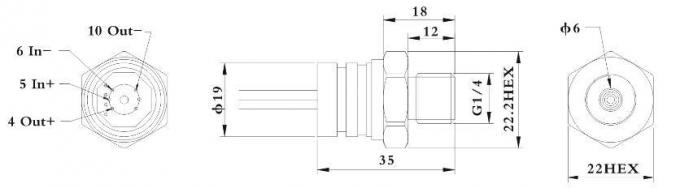

| Afmeting |
|

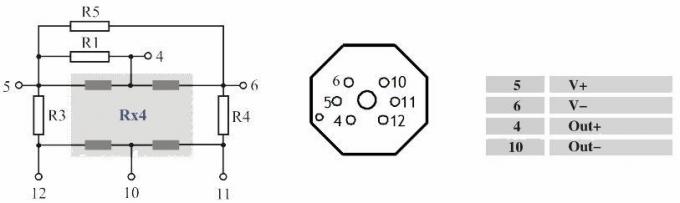

| Elektrische aansluiting en compensatie |
|

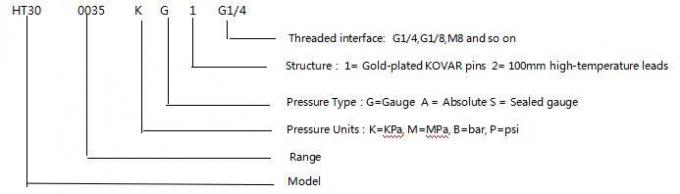

| Voorbeelden van selectie |
Productkenmerkenmet een breedte van niet meer dan 10 mm,:
- Met behulp van geavanceerde technologie en 316L roestvrij staal behuizing, samen metmet een diameter van niet meer dan 30 mm,
- Gebruik van dikfilmcircuits voor temperatuurcompensatie en nulpuntcorrectie.
- Meerdere draadinterfaces beschikbaar voor selectie
- Gesweisd in één stuk, compact en betrouwbaar
| Besteltips |
1. In de montage, let op de coördinatie van de kern grootte en de zender behuizing om de vereiste afdichting te bereiken
2. Zorg ervoor dat de behuizing tijdens het montageproces verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat vastkomt of beschadigt.
3Indien het te testen medium onverenigbaar is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4Vermijd het drukken op het sensordiafragma met handen of scherpe voorwerpen om vervorming of doorboring van het diafragma en schade aan de kern te voorkomen.
5Houd de drukpoort van de meetkern open voor de atmosfeer om te voorkomen dat water, waterdamp of corrosieve stoffen de negatieve drukkamer van de meetkern binnendringen.
6Als een pin verandert, raadpleeg dan het etiket op de kerndraad.
