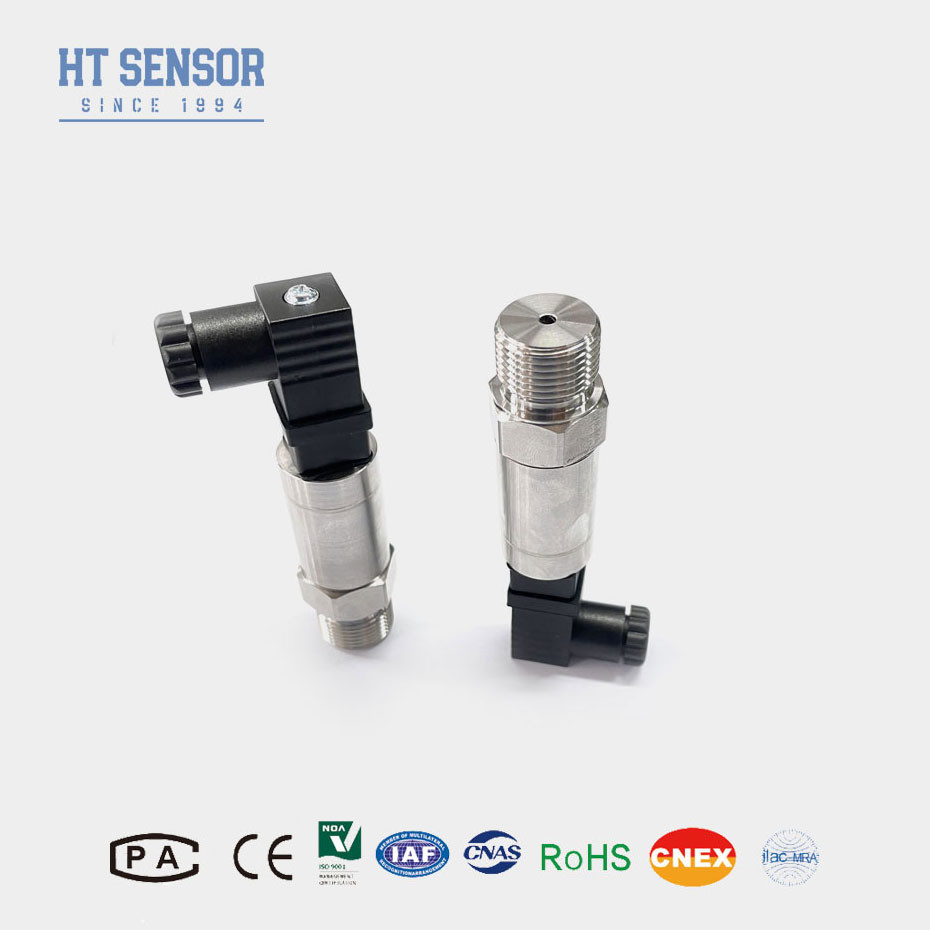

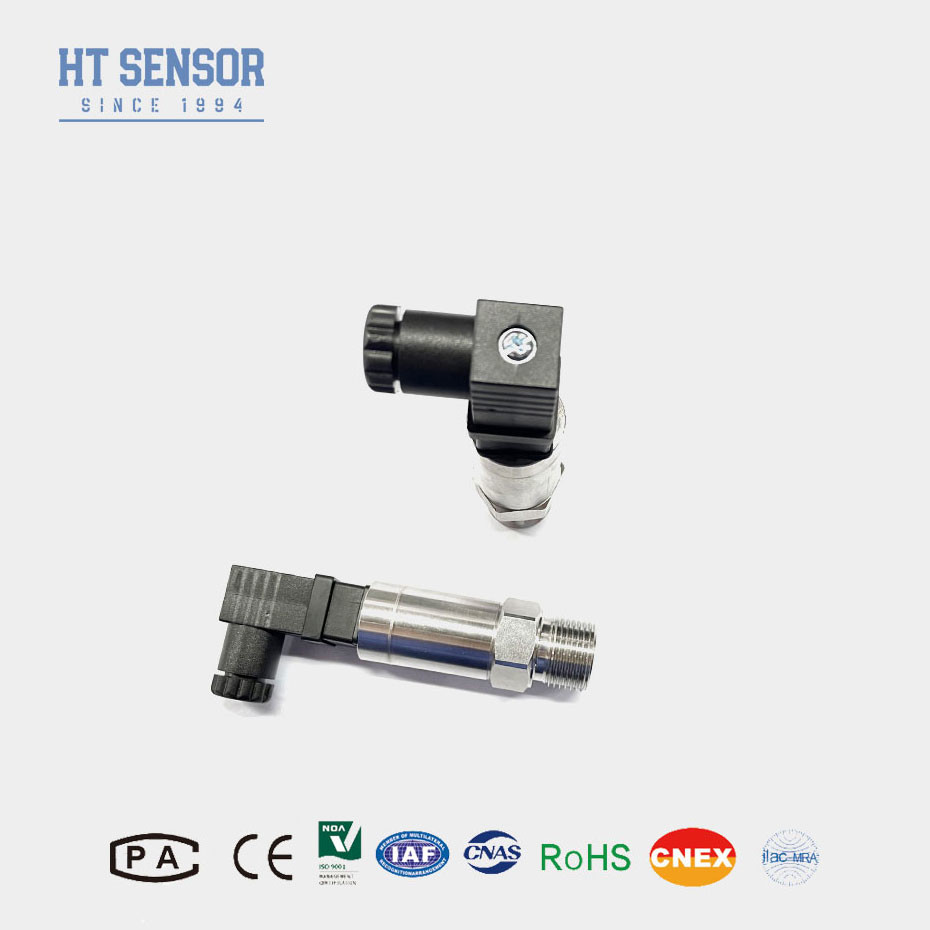

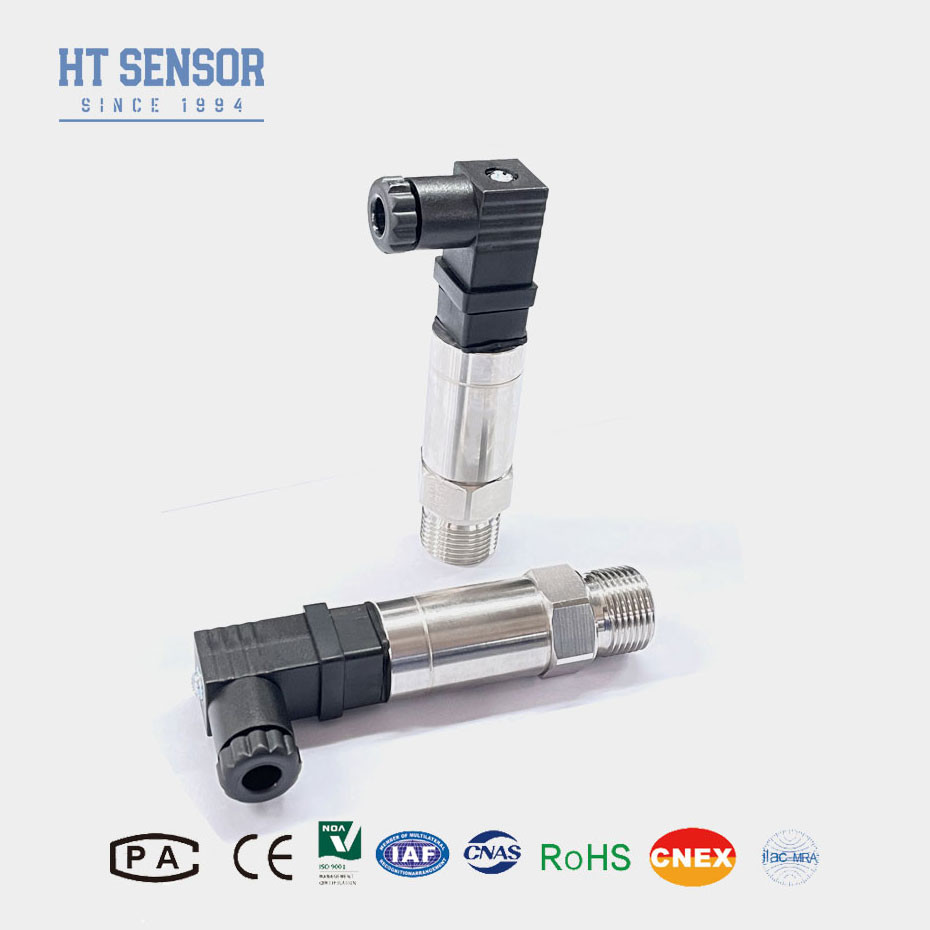

Mini-silicon-structuren van roestvrij staal Druktransmitter Sensor Olie kern Druktransmitter 4 20ma

Basisinformatie
Place of Origin: Baoji,China
Merknaam: HT SENSOR
Certificering: CE,RoHs,ISO9001
Model Number: BP157
Minimum Order Quantity: 1
Prijs: negotiable
Packaging Details: Standard Export Package
Delivery Time: 5-8 work days
Payment Terms: Western Union, L/C, T/T
Supply Ability: 5000PCS/Month
Gedetailleerde informatie
Product Model: BP157 Range: 0~10KPa~20MPa
output: 4-20mA /0.5-4.5VDC Accuray: 0.25% or 0.5%
Housing Material: 304S.S Protection Rating: IP65
Model: 1
Markeren:

Olie kern druktransmitter sensor

,

Mini-silicon-druktransmittersensor

,

Stainless Steel Structure Pressure Transmitter Sensor


Productomschrijving

BP157 4-20mA Mini Silicium Pressure Isolation Film Olie Core Druk Transmitter Sensor



BP157 Druktransmitter





Invoering van drukgevoelige sensor:



Wanneer de gemeten druk op het diafragma werkt, wordt het diafragma licht vervormd.en er is een reeks van kleine weerstand op het diafragmaAls het diafragma vervormd raakt, wat resulteert in een verandering in de weerstandswaarde van het piezoresistief,de diffuse siliciumdrukzender heeft gewoonlijk een ingebouwd brugcircuitDe brug bestaat uit een veelheid van weerstanden, waarvan één piezoresistief is.door de verandering van het elektrische signaal van de bruguitgang te metenHet uitgangssignaal kan analoge (zoals spanning of stroom) of digitale (zoals digitale code) zijn.



Productkenmerken van de druksensor:

  • Breed meetbereik, roestvrijstalen structuur, diverse drukinterfaces
  • Structuur van roestvrij staal met beschermingscategorie IP65
  • Nul- en volwaardig verstelbaar
  • Hoge precisie, geheel van roestvrij staal



Toepassingen van de druksensor:



  • Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
  • Gebruikt in de scheepvaart- en luchtvaartindustrie
  • Gebruikt in industriële processen op locatie, zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
  • Gebruikt in hydraulische en pneumatische besturingssystemen



Prestatieparameters van de druksensor:



Meetbereik 0 kPa 10 kPa... 5 MPa
Druktype Meting van de druk, absolute druk, verzegelde druk
Overbelasting ≤ 1,5 keer het nominale bereik
Precisiteit @ 25°C ±0,25% (typisch) ±0,5% (maximaal)
Herhaalbaarheid en hysteresis 0.02% F.S. (Type) 0.05% F.S. (Max.)
Langetermijnstabiliteit ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal)
Temperatuurverschuiving van het nulpunt ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa)
Temperatuurverschuiving op volle schaal ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa)
Frequentie-respons 2.4Khz
Compensatietemperatuur 0-70°C ((≤10mpa, aanpasbaar)
Werktemperatuur -20°C tot 80°C
Bergingstemperatuur -40°C tot 120°C
Vibratie 10g,55Hz 2kHz
Huismateriaal 304,316L
Materiaal van het diafragma 316L
Isolatieweerstand 100MΩ 100VDC
Explosiebestendige classificatie Ex ia IIC T6 Ga
Beschermingscategorie IP65
O-ring zegel Fluorrubber
Gewicht ~ 0,1 kg





Uitgangssignaal Voedingsspanning Uitvoertype
4·20 mA 12 ̊30VDC 2/3/4 draad
010/20mA



3 draad

0/1 ¢5V
0/110V
0.5·4.5V

5VDC

Mini-silicon-structuren van roestvrij staal Druktransmitter Sensor Olie kern Druktransmitter 4 20ma 0



Bepaling van de bewegingen van de druksensor



1Bij het selecteren van het product moet u ervoor zorgen dat het te meten medium compatibel is met de contactdelen van het product.

2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.

3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening van de zender niet lager zijn dan 20 VDC.

4Om een betrouwbare werking van het product te garanderen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.

5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber bedraagt -20°C tot 250°C. Wanneer de werktemperatuur van het product lager is dan -20°C, is het noodzakelijk een EPDM-O-ringdichting te kiezen.

6. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt het geleverd met polyethyleen kabelmateriaal.Gelieve het in de volgorde te specificeren.

7Voor speciale eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.



FQA:



1.V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.


2.V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten aanpassen aan specifieke behoeften.

3.V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, dus we zijn volledig in staat om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen
.
4.V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
