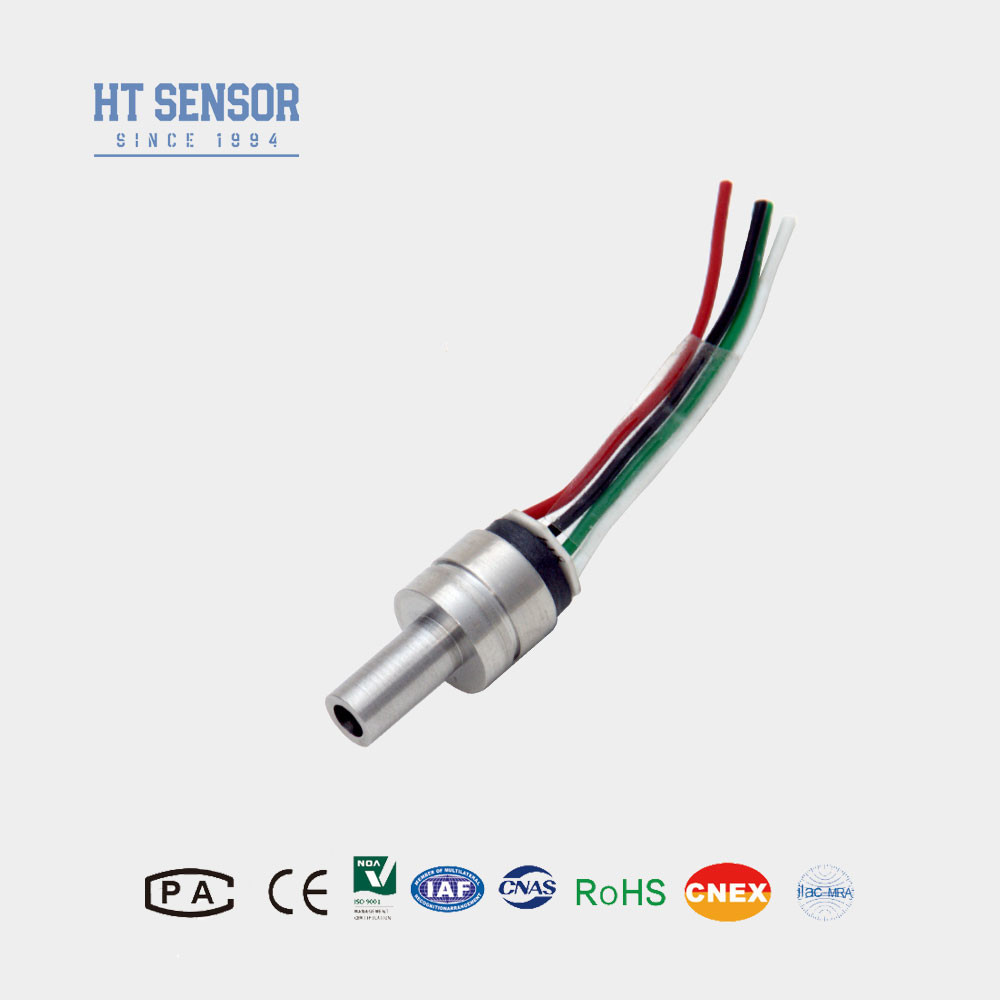

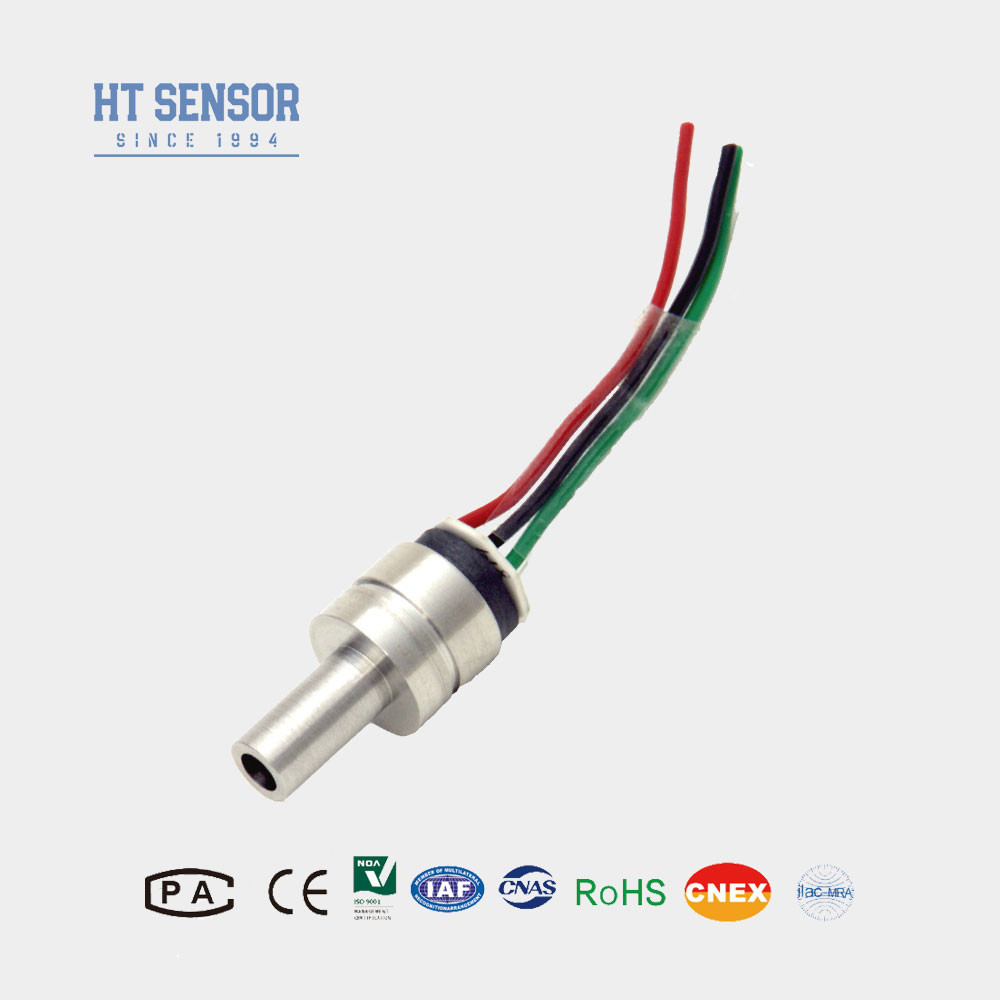

HT13 Siliciumdruksensor voor niet-corrosieve gas- en vloeistofdrukmetingen
Product Details
| Model-NR.: | HT13 | Draadtype: | Vier-draad |
|---|---|---|---|
| Het meetmedium: | Lucht en vloeistof | Dia: | 13 mm |
| Type: | HT13 siliciumdruk sensor | Type uitgangssignaal: | mv-signaal Analoog type |
| Materiaal: | 316L roestvrij staal | Maatwerk: | beschikbaar |
| Markeren |
Vloeibare siliciumdruksensor,HT13 Silicon Pressure Sensor,Niet-corrosieve gassilicondruksensor |
||
Product Description
HT13 Siliciumdruksensor voor niet-corrosieve gas- en vloeistofdrukmetingen
HT13 Silicium piezoresistieve druksensor
Inleiding van de siliciumdruksensor:
HT13 silicium druk sensor is het nieuwste ontwerp van olie gevulde diffuse silicium druk sensor, met hoge druk impact 100.000 keer is niet slecht en anti-interferentie / erosie / bevriezing / impact,hoge nauwkeurigheid en stabiliteitAlle roestvrij staal met inductieve drukfilm. De drukrespons is sneller en gevoeliger. Speciaal ontworpen druksensor met een kleine diameter, voor een hoogwaardige drukregelaar.Het belangrijkste is de sensor.316 roestvrij staal, CNC, importzegel.
Productkenmerkenmet een breedte van niet meer dan 10 mm,:
- Gebruikt geavanceerde technologie en is ingekapseld in een 316L roestvrij staalhuisvesting
- Breed meetbereik 0~350KPa~60MpaS
- Hoge betrouwbaarheid en uitstekende stabiliteit
- Verscheidene draadvormige interfaces beschikbaar voor selectie
- Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met 316Lverenigbaarheid met roestvrij staal
- Compact ontwerp, ideaal voor toepassingen met beperkte ruimte
- Gebruikt in procesbesturingssystemen voor controle en controle van de druk
- Meestal gebruikt in koelsystemen en luchtcompressoren voor drukmeting
- Stroomvoorziening: ≤2mA DC (typisch 1,5mA DC)
- Inputimpedantie:3KΩ~6KΩ
- Uitgangsimpedantie:2.5KΩ~6KΩ
- Elektrische aansluiting:Gouden Kovar-pinnen of 100 mm hoogtemperatuurdraden
| Prestatieparametersmet een breedte van niet meer dan 10 mm,: | ||||
| Meetbereik | Afmeting ((G) | 350KPa,1000KPa,2000Kpa | ||
| Absolute (A) | 350 KPaA, 700 KPaA, 1000 KPaA, 2000 KPaA | |||
| Verzegeld (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPa | |||
| Type | Maximaal | Eenheid | ||
| Lineariteit | ±0.15 | ±0.3 | % F.S. | |
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | |
| Hysteresis | 0.05 | 0.1 | % F.S. | |
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | |
| Volledige productie | 100 ± 10 | 100 ± 30 | mV | |
| Nul Offset Temp. Drift | ±0.5 | ± 1 | % F.S. | |
| Volledige schaal Temperatuur Drift | ±0.5 | ± 1 | % F.S. | |
| Gecompenseerde Temp. | 0 tot 70 | oC | ||
| Werktemperatuur | -20 tot 80 | oC | ||
| Bergingstemperatuur | -40 tot 125 | oC | ||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 maal de volledige schaal of 80MPa | |||
| Breukdruk | 5x de volledige schaal | |||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | ||
| Materiaal van het diafragma | 316L | |||
| Isolatieweerstand | ≥ 200MΩ 100VDC | |||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | |||
| Schok | 100 g, 11 ms | |||
| Reactietijd | ≤ 1 ms | |||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | |||
| Volledig medium | Siliciumolie | |||
| Gewicht | ongeveer 15 g | |||
| De parameters worden getest onder de volgende omstandigheden: 1,5 mA @ 25°C | ||||
| Ontwerp van de structuur | |
| type 1 | |
| type 2 | |
| Elektrische aansluiting en compensatie |
|
| Voorbeelden van selectie |
| Besteltips |
vereiste lucht dichtheid
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Indien het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en vermijd het binnendringen van water, waterdamp of corrosieve stoffen in de negatieve drukkamer van de kern.
6Als er wijzigingen in de pinleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.
