BPHT24-III Splitsingsdiafragma druksensor voor absolute en verzegelde druksoorten
Product Details
| Model-NR.: | BPHT24 | Bereik: | 0-10kpa~35Mpa |
|---|---|---|---|
| Stroom: | 5vdc /10-32vdc | Uitvoer: | 0.5-4.5VDC /4-20mA /0-10VDC enzovoort |
| Verbinden: | G1/2 1/2NPT of M20*1.5 | Druktype: | Meting van de druk, absolute druk, verzegelde druk |
| Type: | Transmitter voor drukgevoel van het diafragma | Meetmedium: | Vloeistof, gas, dranklijm enzovoort. |
| Markeren |
BPHT24-III-druksensor voor het diafragma,Gezegelde drukflush-diafragma-druksensor,Absolute doorspoeling van het diafragma |
||
Product Description

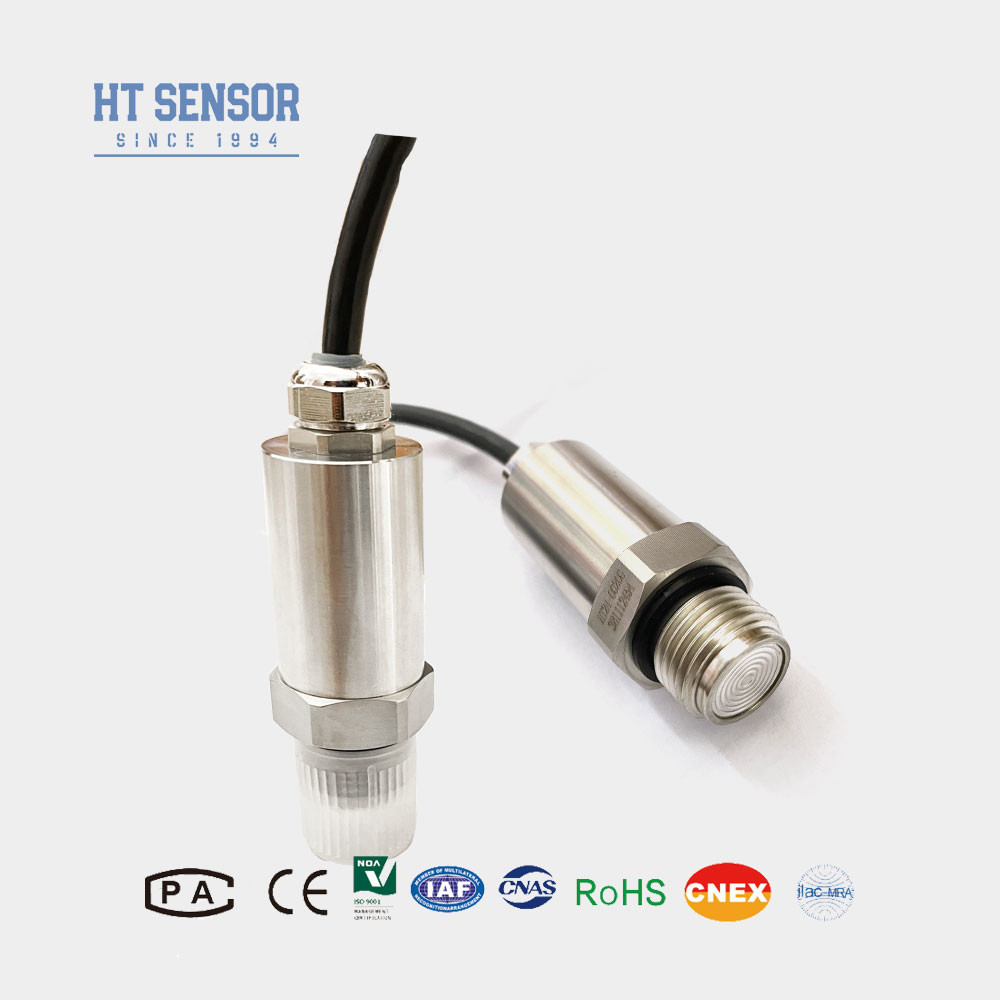

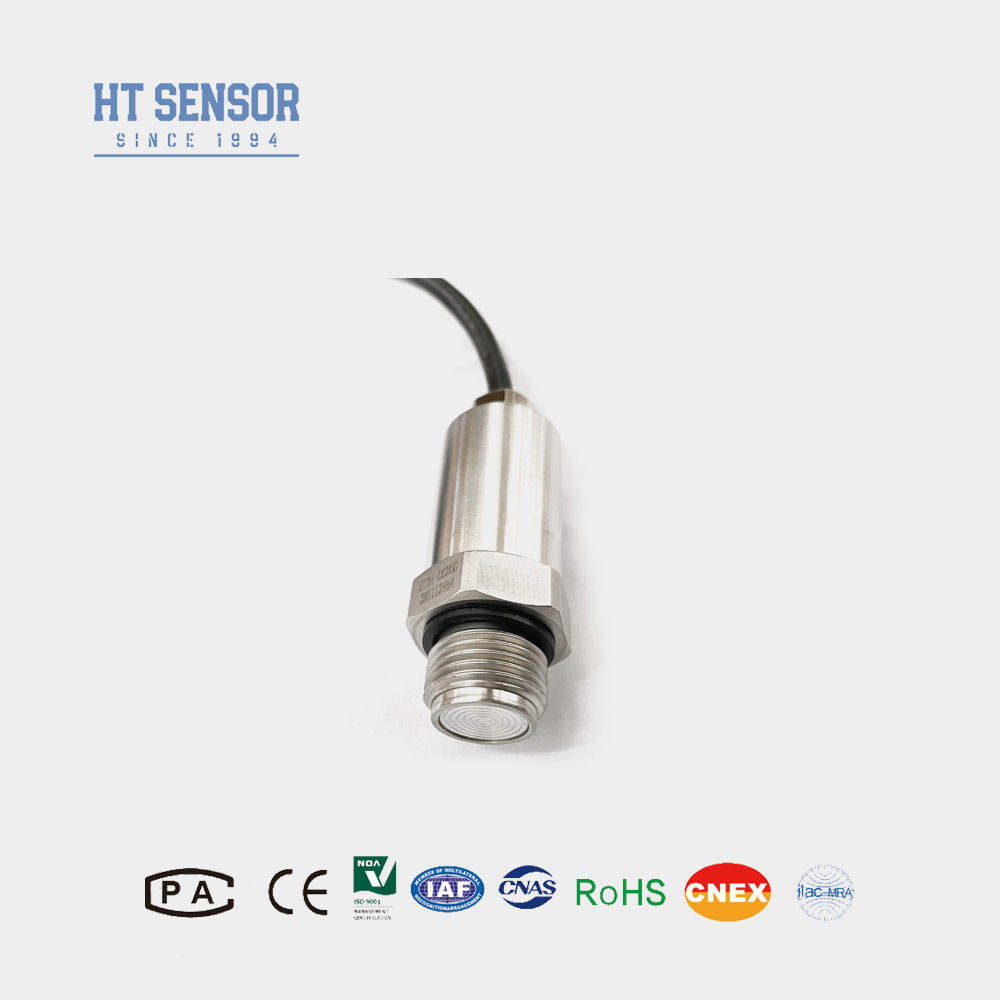

BPHT24-III Flush Diafragma Druksensor voor Gauge Absolute en Afgedichte Druktypes
BPHT24 Druksensor
Introductie van de flush diafragma druksensor:
BPHT24 flush diafragma druksensor transmitter met schroefdraad platte film is een veelgebruikte sensor in industriële automatiseringscontrolesystemen. Het kan druksignalen omzetten in standaardsignalen. Het ontwerp met schroefdraad maakt de installatie erg handig, terwijl de platte filmstructuur stabielere meetresultaten oplevert. Bovendien heeft deze sensor ook een hoge nauwkeurigheid, hoge betrouwbaarheid en andere kenmerken, en wordt hij veel gebruikt in verschillende drukmetingstoepassingen.
Productkenmerkenvan de flush diafragma druksensor:
1. Verschillende drukinterface-opties.
2. Ontworpen voor hygiënische toepassingen om mediumaanslag te voorkomen.
3. Hoge nauwkeurigheid met een volledig roestvrijstalen structuur.
4. Gemakkelijk schoon te maken.
Toepassingenvan de flush diafragma druksensor:
1. Geschikt voor het meten van niet-corrosieve gassen en vloeistoffen met 316L.
2. Ideaal voor milieu- en chemische industrieën.
| Prestatieparameters van de flush diafragma druksensor | |
| Meetbereik | 0~35Kpa…~20MPa |
| Druktype | Gauge Druk, Absolute Druk, Afgedichte Druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Nauwkeurigheid @ 25ºC | ±0,25% (Typisch) ±0,5% (Maximaal) |
| Herhaalbaarheid & Hysteresis | 0,02%F.S(Typ.) 0,05%F.S(Max.) |
| Langetermijnstabiliteit | ±0,1%F.S/Jaar(Typ.) ±0,2%F.S/Jaar(Max.) |
| Nulpunt Temperatuurdrift | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Volledige Schaal Temperatuurdrift | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Frequentierespons | 2.4Khz |
| Compensatietemperatuur | 0-70ºC(≤10mpa, aanpasbaar) |
| Bedrijfstemperatuur | -20ºC~80ºC |
| Opslagtemperatuur | -40ºC~120ºC |
| Trillingen | 10g,55Hz ~ 2kHz |
| Behuizingsmateriaal | 304,316L |
| Diafragmamateriaal | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Beschermingsklasse | IP65 |
| O-ring Afdichting | Fluorgummi |
| Gewicht | ~0,5kg |
| Uitgangssignaal | Voedingsspanning | Uitgangstype |
| 4~20mA | 12~30VDC | 2/3/4 draads |
| 0~10/20mA | 3 draads |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC | |
| RS485 Communicatieprotocol | 3.6~30V / Batterij | 4 draads |
| Omtreksconstructie van de flush diafragma druksensor | |
| Afmeting | |
| Bestelgids van de flush diafragma druksensor | ||||||||
| BPHT24 | Druksensor | |||||||
| Code | Omtreksconstructie | |||||||
| IX | Display Druksensor | IIC/III | Industrieel Algemeen/ Display Druksensor | |||||
| T | Hoge temperatuurbestendige Druksensor | |||||||
| Meetbereik | 0~35Kpa…~20MPa | |||||||
| (0-X)Kpa of MPa | X: Geeft het Werkelijke Meetbereik aan | |||||||
| Code | Voeding | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Anders | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Anders | |||||||
| Code | Elektrische Aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stekker | |||||||
| B3 | Afgeschermde Kabeluitgang | |||||||
| B4 | 2088 Industriële Behuizing | |||||||
| B5 | 2088 Industriële Behuizing met Display | |||||||
| B6 | Anders | |||||||
| Code | Druktype | |||||||
| G | Gauge Druk | |||||||
| A | Absolute Druk | |||||||
| S | Afgedichte Referentiedruk | |||||||
FAQ:
V1: Bent u een fabrikant of handelsbedrijf?
A1: Wij zijn een fabrikant met meer dan 29 jaar ervaring.
V2: Aangepast product
A2: Wij bieden OEM- en Custom-Design diensten.
V3: Kwaliteitsgarantie
A3: Onze producten hebben een beperkte garantie van 12 tot 18 maanden vanaf de verzenddatum aan de oorspronkelijke koper. Hengtong zal defecte producten kosteloos vervangen of repareren. Deze garantie is niet van toepassing op eenheden die zijn gewijzigd, misbruikt of verwaarloosd.
V4: Verzending & verpakking
A4: Producten worden over het algemeen verzonden via internationale Express, waaronder UPS, FedEx, DHL en INT voor vracht vooruitbetaald, kan ook uw verzendaccount gebruiken om te verzamelen, Standaard exportverpakking, inclusief inspectiecertificering.
V5: Neem contact met ons op
A5: We hebben een actief en ervaren verkoopteam om u te bedienen met technische vragen en zakelijke problemen. Laat ons gewoon een bericht achter of klik op de Online Service.
