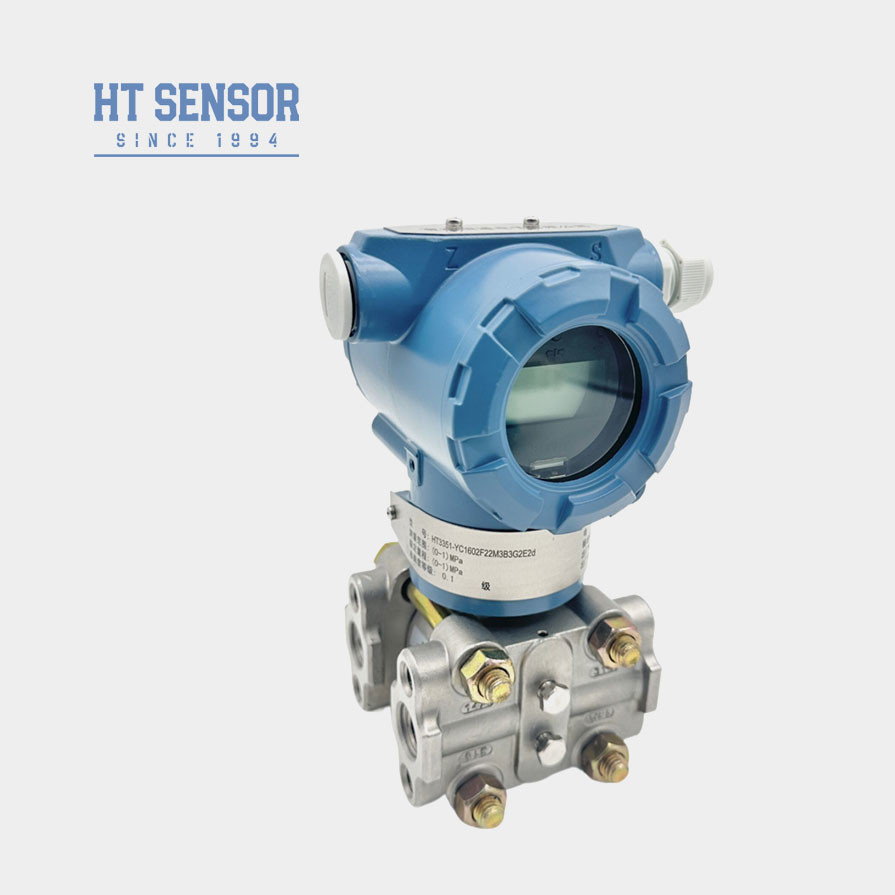

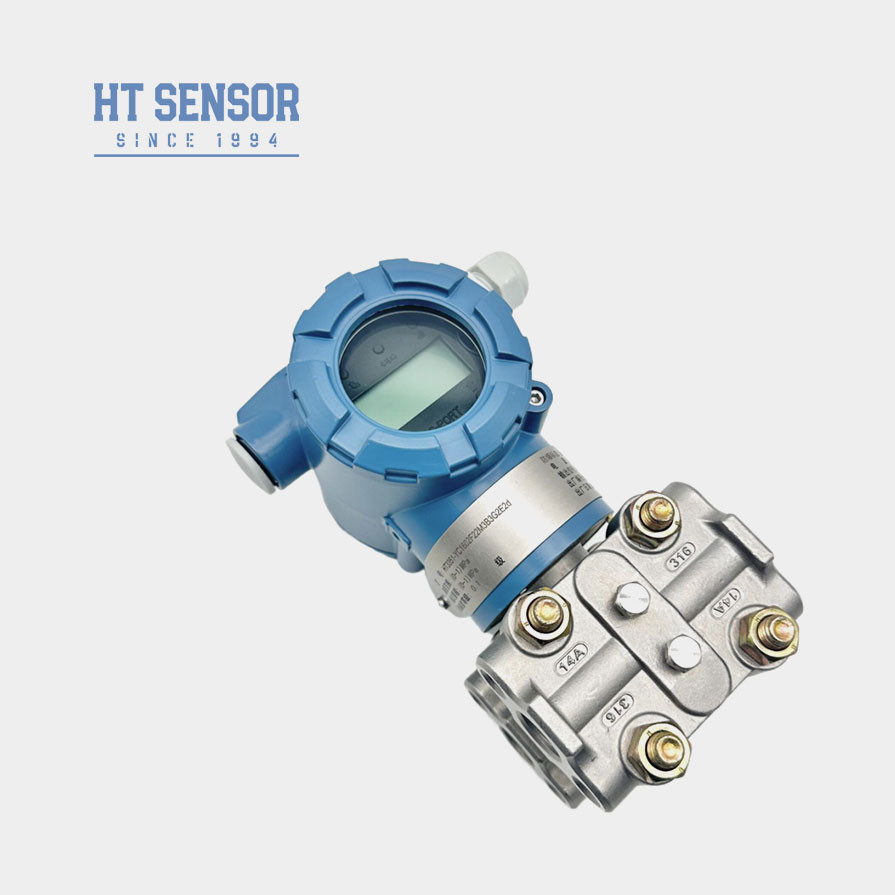

BPHT3351 Capacitieve Differentiële Druksensor Voor Industriële Processen Differentiële Niveausensor
Product Details
| Modelnummer: | BPHT3351 | Voeding: | 15~45VDC |
|---|---|---|---|
| Gewicht: | 3.6kg | Stabiliteit: | +-0,2% F.S./jaar |
| Druktype: | Differentiële druk | Specificatie: | 500pa~200kpa |
| Type: | Capacitatieve differentialdrukzender | Metingsmedium: | Gas |
| nauwkeurigheidsgraad: | 00,1% | IP Rating: | IP65 |
| Markeren |
Industriële processen Differentiële druktransmitter,Capacitatieve differentialdrukzender,BPHT3351 Differentiële druktransmitter |
||
Product Description
Productkenmerkenvan een capacitieve differentialdrukzender:
1.De zender heeft een roestvrij staalconstructie, een compacte structuur en een gemakkelijke installatie.
2Na strikte temperatuurscompensatie en verouderingsscreening, om een stabiele en betrouwbare prestatie te garanderen.
3De elektrische interface kan worden geselecteerd als plug-in of directe bedrading.
Toepassingenvan een capacitieve differentialdrukzender:
1Geschikt voor het meten van de drukverschil van verschillende gassen of vloeistoffen in pijpleidingen van industrieën zoals aardolie, chemie, energie en hydrologie.
2. In industriële processen op locatie, zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie.
3. Drukmeting voor leidingen en ovenkamers.
Bereik:
| Output | Analoog uitslag: twee 4-20mADC-draden |
| Digitale uitgang: twee 4-20mADC-draden en een variabel digitaal signaal dat op elkaar overlapt, in overeenstemming met HART | |
| Stroomvoorziening | voedingsspanning 12,5-45VDC |
| Beperkte belasting | Maximale belastingweerstand Rmax in lus bepaald door de voedingsspanning, zie onderstaande tekening. |
| Communicatieafstand | Max. 1,5 kilometer, multi-adres communicatie kan 15 slimme zenders max verbinden. |
| Afbeelding | 4 digitale display, 5 cijfers LCD display, wijzertype. |
| Explosiebestendige | ExiaIICT5; type ontploffingsbestrijding |
| Nulverschuiving | Kan positieve of negatieve overdracht, maar mag de maximale waarde niet overschrijden |
| Temperatuur | Omgevingstemperatuur -40-85°C(Wanneer LCD wordt gekozen: -20-70°C) |
| Gemiddelde temperatuur | -40 ̊ 104°C |
| Statische druk en eenzijdige overdruk | 3.45KPa (absolute druk) ¥31.2MPa (indicatordruk) |
| Relatieve luchtvochtigheid | 5 ‰ 98% RH |
| Tijd voor de start | minder dan 5 seconden. |
| Verandering van de capaciteit | met een breedte van niet meer dan 50 mm |
| Vochtigheid aanpassen | 0.20 ¢ 25 seconde |
| Alarmerende storing | Als er een storing optreedt, zal automatisme diagnose functie 3,9 of 21,0mA output |
| Configuratiebescherming | Om te voorkomen dat de gegevens willekeurig worden gewijzigd, kan software of beveiligde schakelaar gebruiken om de gegevens te loggen |
Werkingsbeginselvan een capacitieve differentialdrukzender:
Zoals aangegeven in het werkingsprincipe, zal de druk van buiten of de drukverschil een bepaalde verandering in de sensorcapaciteitswaarde veroorzaken.Het zal veranderen in het frequentiesignaal., die naar de microprocessor wordt gestuurd.
berekening door microprocessor, een stroomregelsignaal wordt naar de stroomregelkring uitgezonden, omgezet in analoge stroom van 4-20mA
Ondertussen is de microprocessor verantwoordelijk voor de interactieve en andere acties (weergave en instelling).De communicatie poort gebruikt voor digitale communicatie heeft de speciale poort van ons bedrijf nodigDe HART-module realiseert de zender HART communicatie.
Metingenvan een capacitieve differentialdrukzender:
Meesters van het vloeistofniveau:
Bij het meten van de vloeistofstroom moeten de drukkraan aan de zijkant van de procesleiding worden gebroken om de sedimentatie van drempels te voorkomen.de zender moet naast of onder de drukkraan worden gemonteerd, om te voorkomen dat de luchtbelletjes in de procesleiding worden afgevoerd.
