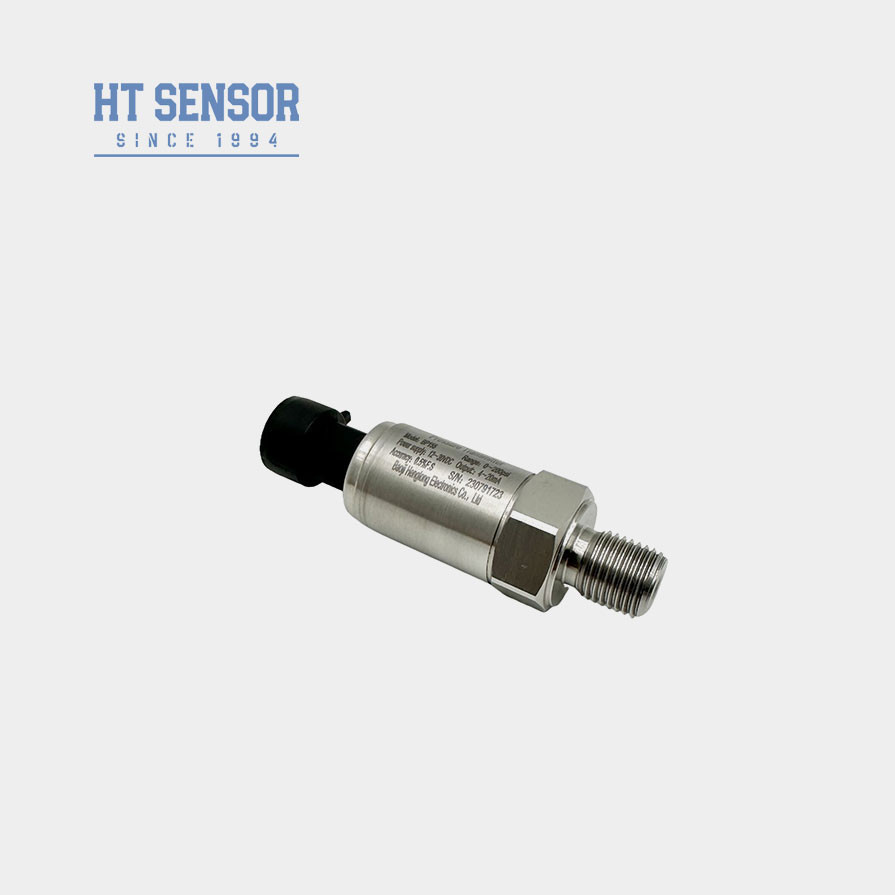

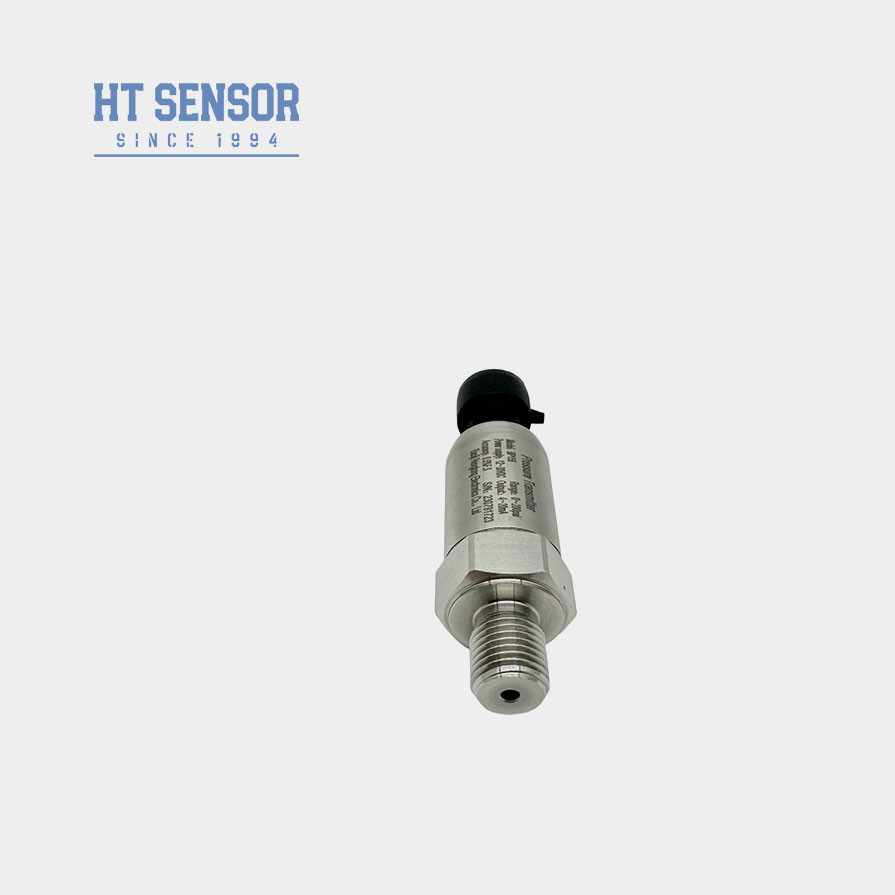

Invoering van de drukzender:
De BP155-drukzender is een specifiek ontwikkeld kosteneffectief product.Het bevat de nieuwste technieken voor de verwerking van luchtcompressoren en koelapparatuur.technologie en is uitgerust met een hoogwaardige zendercircuitDeze zender wordt gekenmerkt door:zijn kleine afmetingen, sterke vochtbestandheid en uitstekende anti-elektromagnetischeHet product is onderworpen aan strenge tests en verouderingselectie van onderdelen, halffabrikaten en eindproducten, waarbij wordt gewaarborgd datstabiele en betrouwbare prestaties.
Productkenmerkenvan een druktransmittersensor:
1Een breed meetbereik, een roestvrij staalconstructie, diverse drukinterfaces.
2Compact en lichtgewicht ontwerp.
3Nul en volledig instelbaar.
4Hooggeprecise, volledig roestvrij staal structuur.
5.Verstelbaar nul en vol.
Toepassingenvan een druktransmittersensor:
1- drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal.
2. toegepast in de scheepvaart- en luchtvaartindustrie.
| Prestatieparameters van een druktransmittersensor: |
| Meetbereik |
0kPa ~ 10kPa...20MPa |
| Druktype |
Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting |
≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC |
±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis |
0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit |
± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons |
2.4Khz |
| Compensatietemperatuur |
0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur |
-20 °C tot 80 °C |
| Bergingstemperatuur |
-40°C tot 120°C |
| Vibratie |
10 g,55 Hz ~ 2 kHz |
| Huismateriaal |
304,316L |
| Materiaal van het diafragma |
316L |
| Isolatieweerstand |
100MΩ 100VDC |
| Beschermingscategorie |
IP65 |
| Uitgangssignaal |
Voedingsspanning |
Uitvoertype |
| 4 tot en met 20 mA |
12~30VDC |
2/3/4 draad |
| 0~10/20mA |
3 draad |
| 0/1 tot en met 5 V |
| 0/1 ~ 10V |
| 0.5 tot en met 4,5 V |
5VDC |
1Bij het selecteren van het product moet u ervoor zorgen dat het testmedium compatibel is met het contactdeel van het product.
2Bij het plaatsen van een bestelling dient u er rekening mee te houden dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van een zender met LCD- of LED-displaykop mag de stroomvoorziening van de zender niet lager zijn dan 20 VDC.
4Om de betrouwbare werking van het product te garanderen, wordt u geadviseerd om op locatie bliksembeschermingsapparatuur te installeren en ervoor te zorgen dat het product en de stroomvoorziening betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber is -20°C tot 250°C. Wanneer de werktemperatuur van het product lager is dan -20°C, moet een EPDM O-type afdichtingsring worden gekozen.
6De standaardkabellengte is 1,5 m en er zijn drie soorten materialen om uit te kiezen.Als u een ander kabelmateriaal nodig heeft, vermeld het in het bestelformulier.
7In geval van speciale vereisten zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of RF-interferentie, informeer ons en vermeld dit in de bestelling.
| Bestelgids |
| BP15X |
Analoogdruktransmitter |
| |
Code |
Ontwerp van de structuur |
| 5 |
Packard-prop |
6 |
Verzegelde directe uitgangskabel 1,5 meter |
| 7 |
Mini-Hirschmann-connector |
8 |
Grote Hirschmann-connector |
| |
Meetbereik |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
of MPa |
X: Toont het werkelijke meetbereik aan |
| |
Code |
Stroomvoorziening |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
andere |
| |
Code |
Uitgangssignaal |
|
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Drukverbinding |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
andere ((¢50.4 Flanke) |
| |
Code |
Elektrische aansluiting |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel afgesloten stopcontact 1,5 meter |
| B4 |
andere |
| |
Code |
Druktype |
| G |
Gewichtsdruk |
| Een |
Absolute druk |
| S |
Verzegelde referentiedruk |
