Hengtong BP93420-IQ-Sensor voor de druk van het diafragma voor de papier- en chemische industrie
Product Details
| Model nr.: | BP93420-IQ | Beschermingscategorie: | IP65 |
|---|---|---|---|
| Huismateriaal: | 316L | Druktype: | Meting van de druk, absolute druk, verzegelde druk |
| Handelsmerk: | HTsensor | Oorsprong: | Baoji, China |
| HS-code: | 9026201090 | Type: | Transmitter voor drukgevoel van het diafragma |
| Structuretype: | Diffuse siliciumdrukzender | Drukbereik: | - 100kpa... 0kpa ~ 35kpa...3.5MPa |
| Markeren |
Paper Flush Diaphragma Druk sensor,Hengtong-druksensor voor het diafragma,Chemische industrie Sproeiend diafragma druk sensor |
||
Product Description

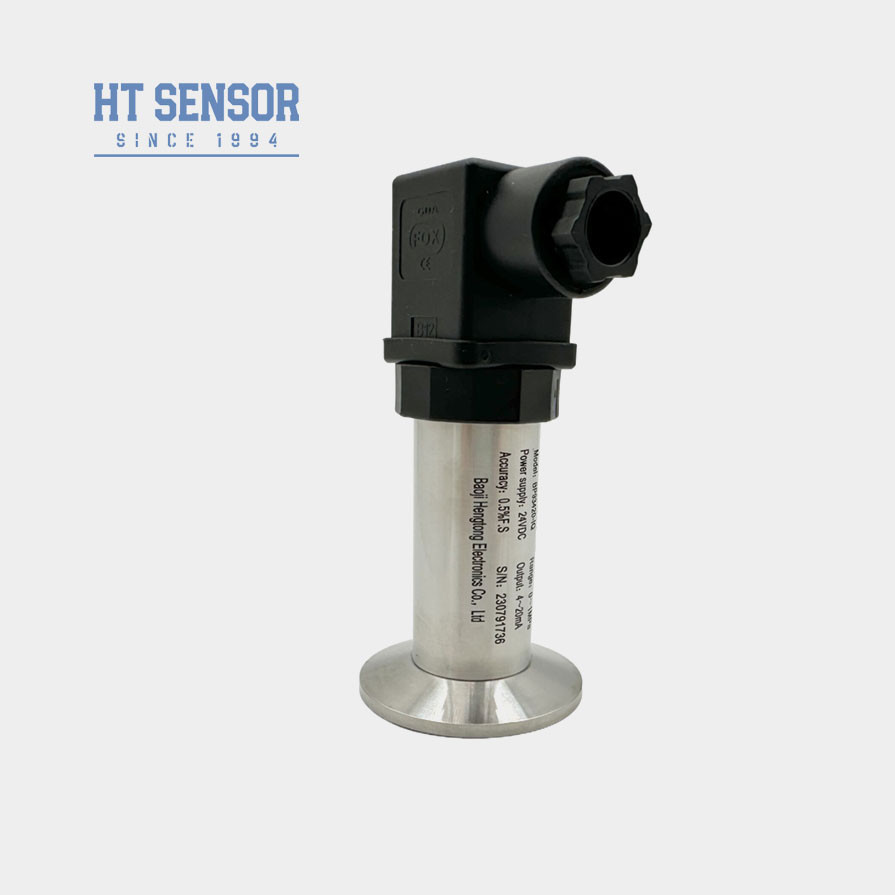

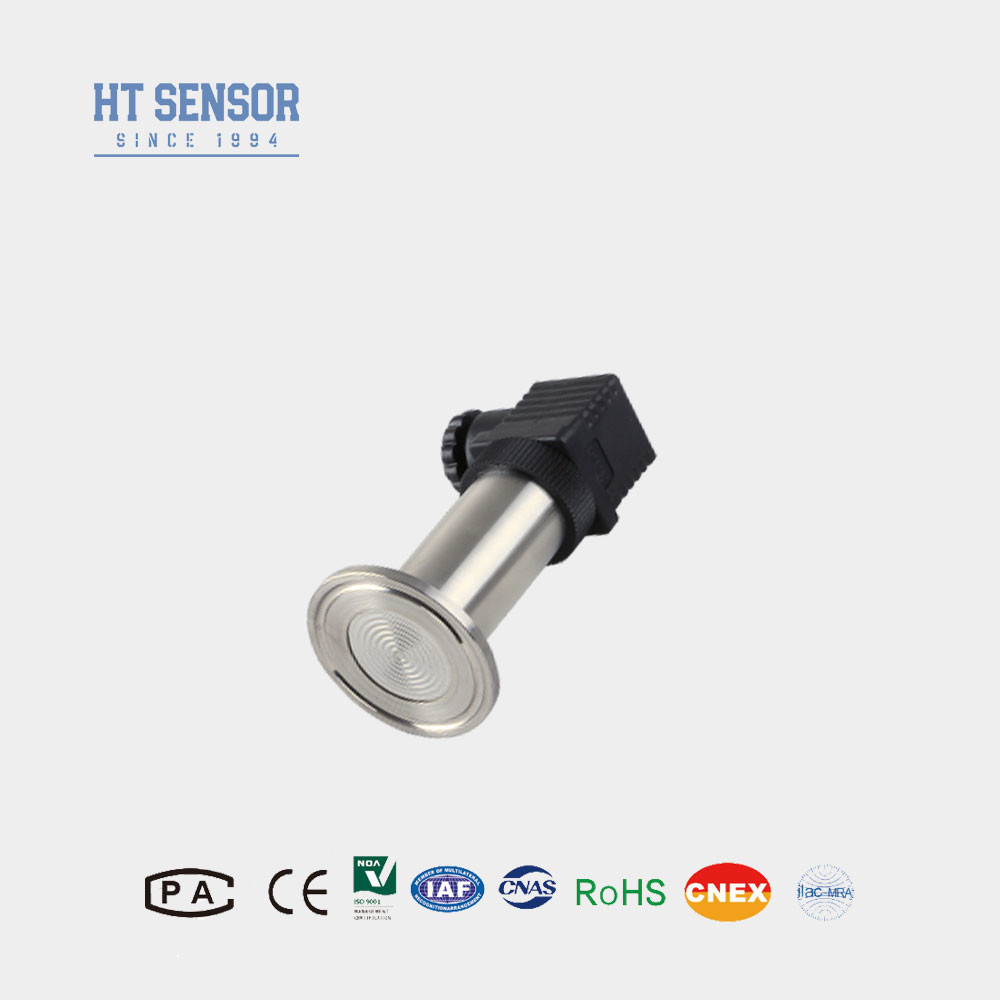

Hengtong BP93420-IQ-Sensor voor de druk van het diafragma voor de papier- en chemische industrie
BP93420-IQ-druktransmitter
Invoering van een druksensor voor het diafragma:
De BP93420-IQ spuitdiafragma druk sensor zender adopteert platte film klem type druk zender.het heeft een gelaste afdichtingsdiafragmastructuur om direct contact tussen het meetdiafragma en het afdichtingsmateriaal van de druktransmitter te voorkomenDaarom biedt het een betrouwbare manier om druk te meten in ongebruikelijke media en bij speciale gelegenheden.Het isoleringsfilmapparaat voor het lassen heeft een verscheidenheid aan verschillende procesverbindingsstructuren en is geschikt voor het meten van viscositeits- en kristallijne mediaDe producten zijn op grote schaal gebruikt in de voedingsmiddelen-, gezondheidszorg-, papier- en andere industrieën.
Productkenmerkenmet een vermogen van meer dan 10 W,:
1Breed meetbereik, 50,4 mm drukinterface van de klem.
2Meerdere uitgangssignaalopties.
3Verstelbare nul en volle schaal.
4Hoogwaardige precisie, meerdere aseptische verbindingen.
Toepassingenmet een vermogen van meer dan 10 W,:
1Geschikt voor het meten van niet-corrosieve gassen en vloeistoffen met 316L.
2Medische, biofarmaceutische en voedselhygiëne industrieën voor steriele verwerking.
3. gebruikt in de papier- en chemische industrie, evenals voor het meten van het niveau van afvalwater en druk van drankblikken Geschikt voor hydraulische en pneumatische regelingssystemen.
| Prestatieparametersmet een vermogen van meer dan 10 W, | |
| Meetbereik | - 100kPa... 0kPa ~ 35kPa... 3.5MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ≤ 0,1% FS |
| Hysteresis | ≤ 0,1% FS |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~0,2 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC |
| Besteltips |
2. Bij het plaatsen van een bestelling dient u er rekening mee te houden dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening voor de zender niet lager zijn dan 20 VDC.
4Om een betrouwbare werking van het product te garanderen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voedingsbron betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber bedraagt -20oC tot 250oC. Wanneer de werktemperatuur van het product onder -20oC ligt, is het noodzakelijk een EPDM-O-ringverzegeling te kiezen.
6. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt het geleverd met polyethyleen kabelmateriaal.Gelieve het in de volgorde te specificeren.
7Voor speciale eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.
| Bestelgids | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
| IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
| IN | Airconditioning speciale drukzender | |||||||
| IC | Hoogtemperatuurdruktransmitter | |||||||
| IQ1/IQ2 | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
| Meetbereik | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
