HT Sensor DIN Montage Differentiële Druk Transmitter Voor Gas En Vloeistof Meting Druk Sensor
Product Details
| Modellen: | BP93420D-III | Bereik: | 0-10kpa~2Mpa |
|---|---|---|---|
| Vermogen: | 5VDC 24VDC | output: | 0.5-4.5V 4-20mA enzovoort |
| Materiaal: | Roestvrij staal | Draad: | OEM's van mannen en vrouwen |
| Druktype: | Differentiële druk | Beschermingsklasse: | IP65 |
| Werktemperatuur: | 10-70℃ | Verbinding: | Big DIN of OEM |
| Markeren |
Gasmeting Differentiële drukzender,Liquid Measurement Differential Pressure Transmitter,HT-sensor Differentiële drukzender |
||
Product Description

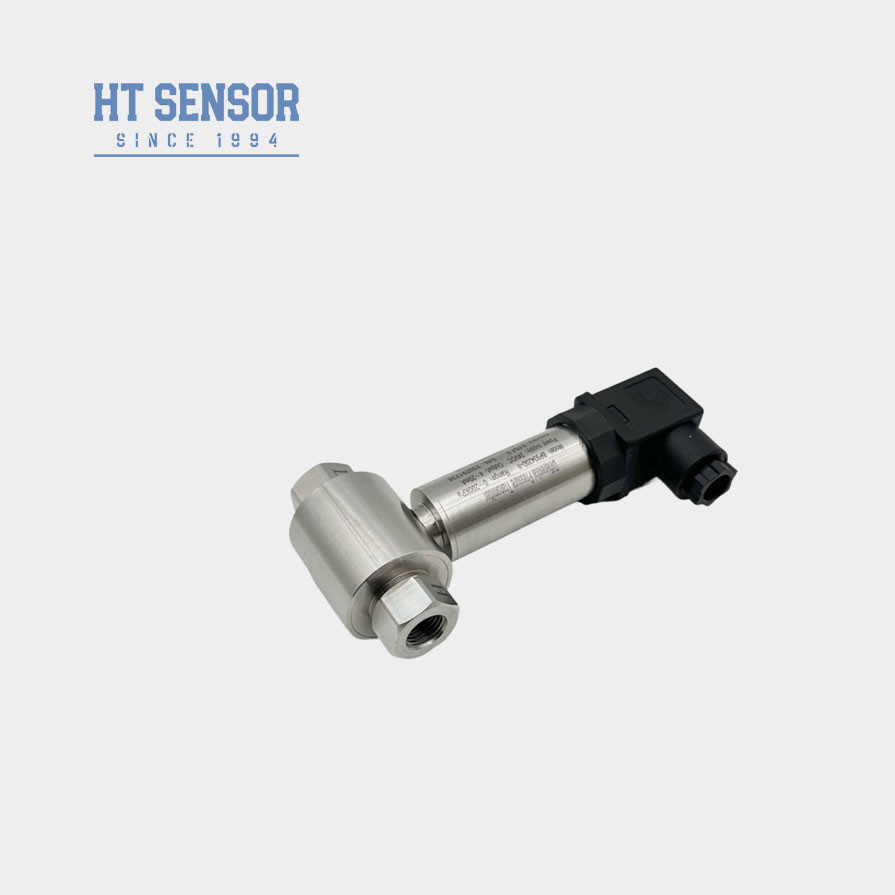

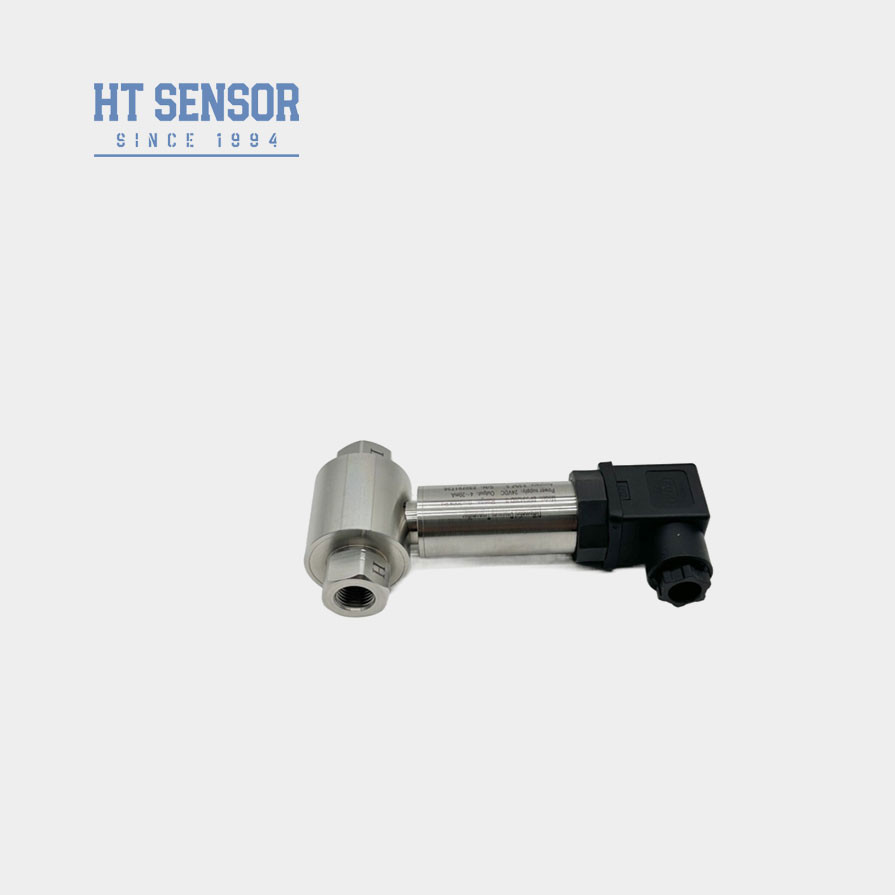

HT Sensor DIN Montage Drukverschilzender voor Gas- en Vloeistofmeting
BP93420DII Drukverschil Pressureransmitter
Introductie van drukverschilzender:
De BP93420DII drukverschilzender maakt gebruik van een piezoresistieve sensor met gediffundeerd silicium. Wanneer het drukverschil van het gemeten medium zich bevindt op het gegolfde membraan aan beide zijden van de sensor, heeft het signaal dat wordt uitgestuurd door de Wheatstone-brug van de sensorschip een goede lineaire relatie met het drukverschil, en kan het drukverschil nauwkeurig worden gemeten. Het is geschikt voor drukverschilmeting van verschillende gassen en vloeistoffen in pijpleidingen van aardolie, chemische stoffen, elektriciteit, hydrologie en andere industrieën.
Productkenmerken van drukverschilzender:
- De zender heeft een roestvrijstalen constructie, compacte structuur en eenvoudige installatie.
- Na strenge temperatuurcompensatie en verouderingsscreening, om stabiele en betrouwbare prestaties te garanderen.
- De elektrische interface kan extern of direct worden aangesloten.
| Prestatieparameters van drukverschilzender: | |
|---|---|
| Meetbereik | 0-10KPa……~2MPa |
| Druktype | Drukverschil |
| Enkelzijdige Overbelasting | ≤3 keer het nominale bereik |
| Statische druk | De minimumwaarde tussen 5 keer het nominale bereik of 7 MPa |
| Nauwkeurigheid @ 25℃ | ±0,25% (Typisch) ±0,5% (Maximaal) |
| Herhaalbaarheid | ±0,03% (Typ.) ±0,05%FS (Max.) |
| Hysteresis | ±0,03% (Typ.) ±0,05%FS (Max.) |
| Langetermijnstabiliteit | ±0,5%F.S/Jaar(≤200KPa) ±0,2%F.S/Jaar(＞200KPa) |
| Nultemperatuurdrift | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Span-temperatuurdrift | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Compensatietemperatuur | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Bedrijfstemperatuur | -30℃~80℃ |
| Opslagtemperatuur | -40℃~100℃ |
| Trilling | 10g,55Hz ～ 2kHz |
| Behuizingsmateriaal | 304,316L |
| Diafragma Materiaal | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosieveiligheidsklasse | Intrinsiek veilig en explosieveilig |
| Beschermingsklasse | IP65 |
| Gewicht | ~0,45kg |
| Uitgangssignaal | Voedingsspanning | Uitgangstype |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 draads |
| 0～10/20mA |
3 draads |
|
| 0/1～5V | ||
| 0,5～4,5V | 5VDC |
| Bestelgids van drukverschilzender: | ||||||||
| BP93420XX | Drukzender | |||||||
| Code | Overzicht Constructie | |||||||
| DII | Drukverschilzender | |||||||
| Meetbereik | 0-10KPa……~2MPa | |||||||
| Code | Voeding | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Anders | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0,5～4,5VDC | |||||
| S4 | 0～10mADC | |||||||
| Code | Drukaansluiting | |||||||
| J1 | M20×1.5 Mannelijk | |||||||
| J2 | G1/2 Mannelijk | |||||||
| J3 | G1/4 Mannelijk | |||||||
| J4 | 1/2 NPT Mannelijk | |||||||
| J5 | Anders | |||||||
| Code | Elektrische Aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgeschermde Kabel Uitgang | |||||||
| B4 | Anders | |||||||
| Code | Druktype | |||||||
| D | Drukverschil | |||||||
