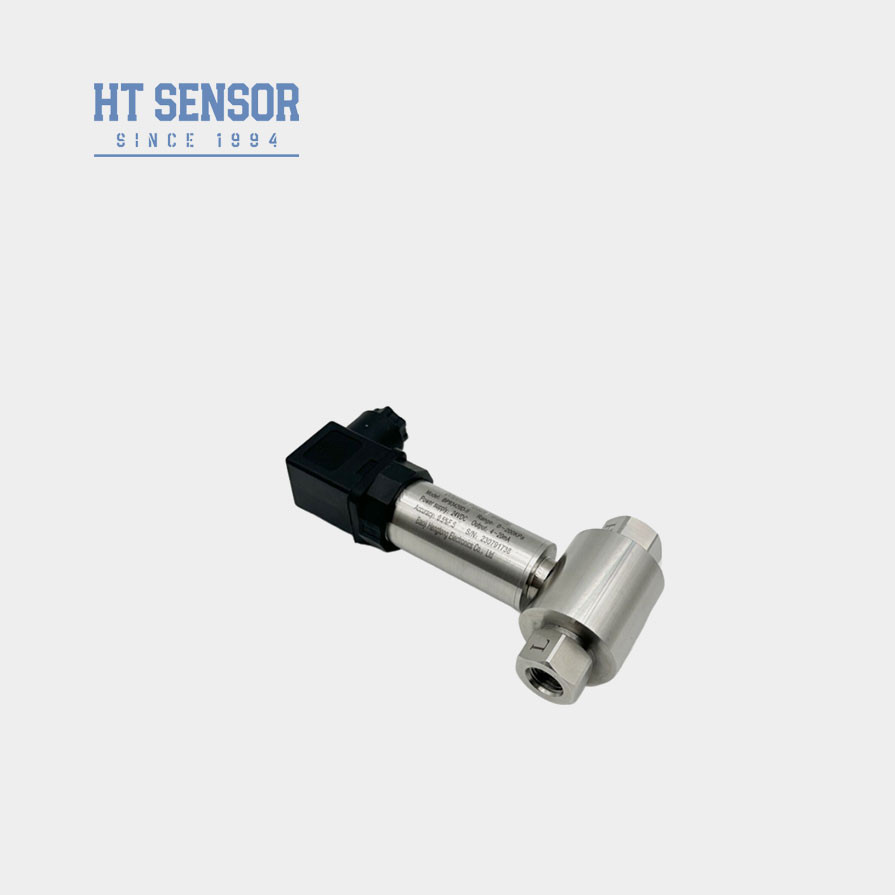

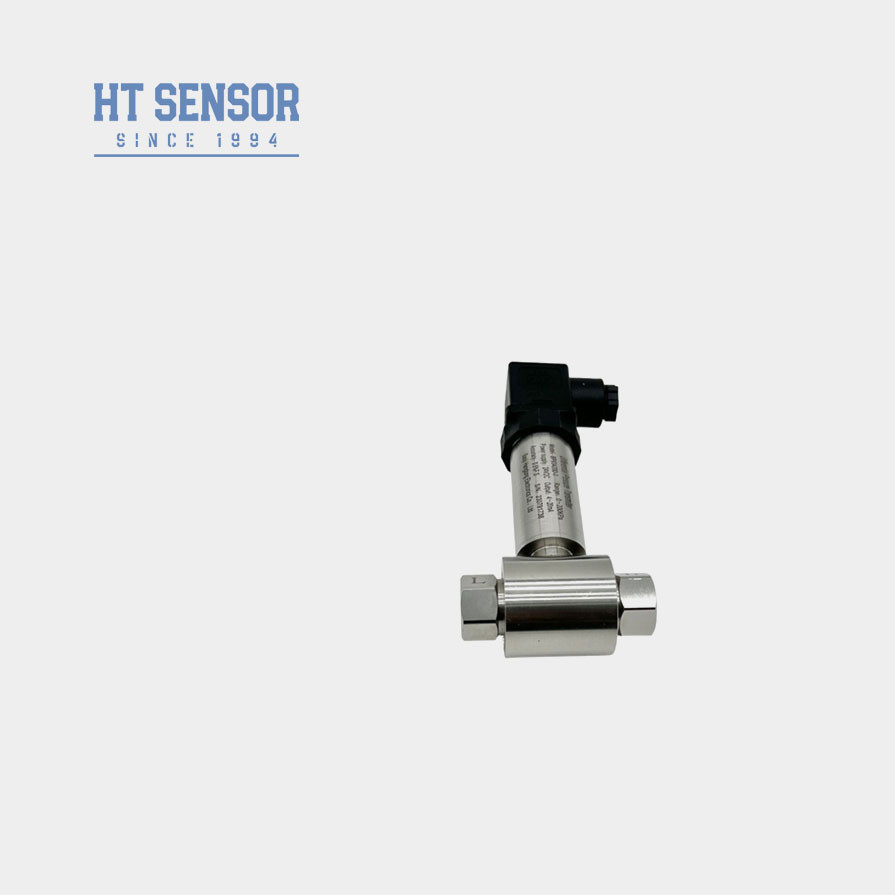

Industriële drukdifferentiële zender met compacte en eenvoudig te installeren sensor
Product Details
| Modellen: | BP93420D-II | Bereik: | 0-10kpa~2Mpa |
|---|---|---|---|
| Vermogen: | 5VDC 24VDC | Output: | 0.5-4.5V 4-20mA enzovoort |
| Materiaal: | Roestvrij staal | Draad: | OEM's van mannen en vrouwen |
| Druktype: | Differentiële druk | Beschermingsklasse: | IP65 |
| Testmiddel: | Lucht olie en water | Verbinding: | Big DIN of OEM |
| Markeren |
Gemakkelijk te installeren differentialdruktransmitter,Differentiële druktransmitter van industriële kwaliteit,Compacte drukdifferentiële zender |
||
Product Description
Differentiële druktransmitter van industriële kwaliteit met compacte en gemakkelijke installatie
BP93420DIIDdifferentiëlePverlengingTransmitter
Inleiding van de differentialdrukzender:
De BP93420DII-differentialdrukzender maakt gebruik van een diffuse silicium piezoresistieve sensor.Het is geschikt voor de drukverschilmeting van verschillende gassen en vloeistoffen in pijpleidingen in aardolieDe Commissie heeft in de loop van de afgelopen vijf jaar een aantal voorstellen ingediend voor een voorstel voor een richtlijn betreffende de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten.
Productkenmerkenvan een differentialdruktransmitter:
- De zender heeft een roestvrij staalconstructie, een compacte structuur en een gemakkelijke installatie.
- Na strikte temperatuurscompensatie en verouderingsscreening, om een stabiele en betrouwbare prestatie te garanderen.
- De elektrische interface kan een externe of directe aansluiting zijn.
Toepassingenvan een differentialdruktransmitter::
- 1Geschikt voor het meten van de drukverschillen van verschillende gassen of vloeistoffen in pijpleidingen in de petroleum-, chemische, elektrische energie, hydrologie en andere industrieën.
- 2Gebruikt in industriële veldprocescontrole.
- 3- Differentiële drukmeting in buizen en ovens.Eers
| Prestatieparametersvan een differentialdruktransmitter: | |
|---|---|
| Meetbereik | 0-10KPa......~2MPa |
| Druktype | Differentiële druk |
| Eenzijdige overbelasting | ≤ 3 keer het nominale bereik |
| Statische druk | De minimumwaarde tussen 5 maal het nominale bereik of 7 MPa |
| Precisiteit @ 25°C | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Langetermijnstabiliteit | ± 0,5% F.S/jaar ((≤ 200 KPa) ± 0,2% F.S/jaar ((> 200 KPa) |
| Nultemperatuurverschuiving | ±0,01%FS/°C ((>100KPa), ±0,02%FS/°C (≤100Kpa) |
| Span Temperatuur Drift | ±0,01%FS/°C ((>100KPa), ±0,02%FS/°C (≤100Kpa) |
| Compensatietemperatuur | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Werktemperatuur | -30°C tot 80°C |
| Bergingstemperatuur | -40°C tot 100°C |
| Vibratie | 10g,55Hz 2kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Intrinsiek veilig en explosiebestendige |
| Beschermingscategorie | IP65 |
| Gewicht | ~ 0,45 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
|---|---|---|
| 4·20 mA | 12 ̊30VDC | 2/3/4 draad |
| 010/20mA |
3 draad |
|
| 0/1 ¢5V | ||
| 0.5·4.5V | 5VDC |
| Besteltipsvan een differentialdruktransmitter: |
1Bij het selecteren van het product moet u ervoor zorgen dat het testmedium compatibel is met de contactonderdelen (roestvrij staal) van het product.
2Om een betrouwbare werking te garanderen, it is recommended to install a three-valve manifold between the measurement point and the transmitter to ensure slow and uniform pressure in the positive and negative pressure chambers of the transmitter.
3Tijdens de installatie dient de drukinterface aan beide uiteinden horizontaal te worden geplaatst om de invloed van de installatiepositie op het product te verminderen.
4In geval van sterke trillingen, onmiddellijke impact, sterke elektromagnetische of radiofrequente interferentie en andere bijzondere vereisten, informeer ons dan en vermeld dit in de bestelling.
| Bestelgidsvan een differentialdruktransmitter: | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| DII | Differentiële druktransmitter | |||||||
| Meetbereik | 0-10KPa......~2MPa | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4 ¢ 20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ′10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20×1,5 Man | |||||||
| J2 | G1/2 Man | |||||||
| J3 | G1/4 Man | |||||||
| J4 | 1/2 NPT Man | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | andere | |||||||
| Code | Druktype | |||||||
| D | Differentiële druk | |||||||
