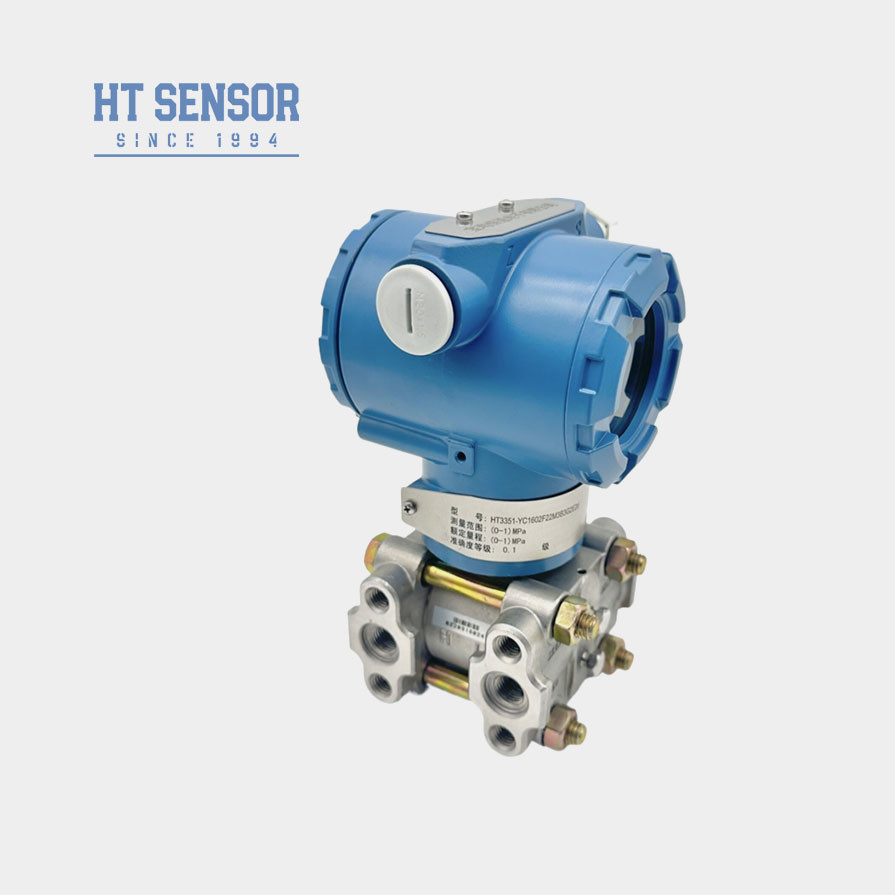

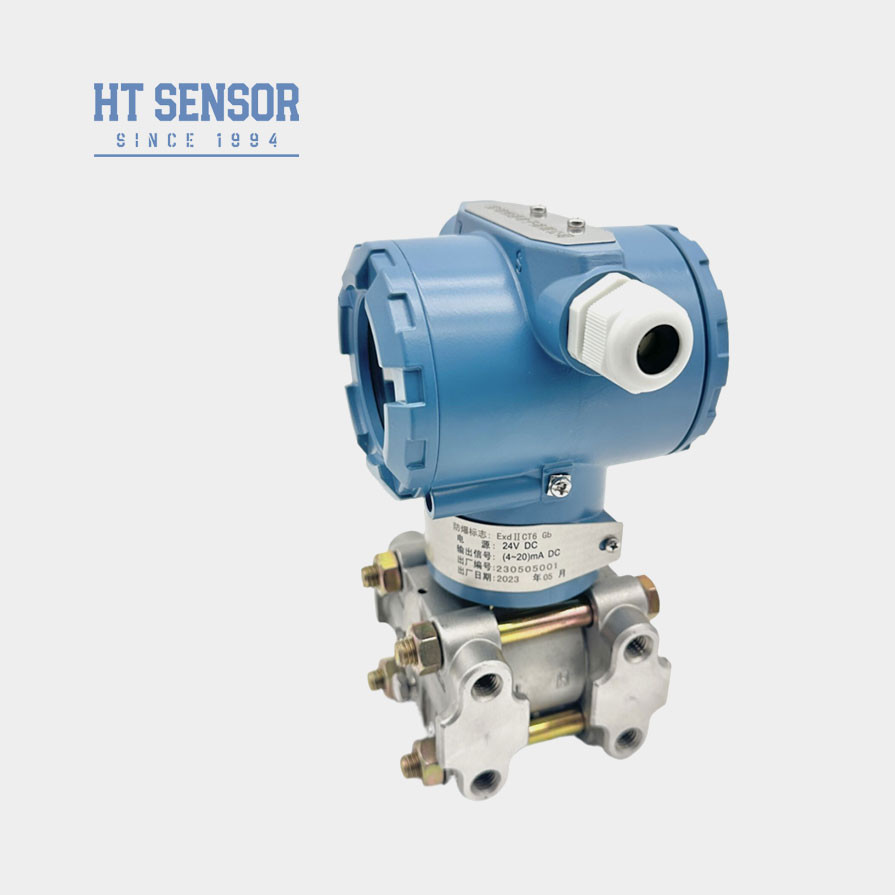

Capacitieve drukdifferentiële zender met insteekbare of rechtstreeks verbonden drukdifferentiële sensor
Product Details
| Model nr.: | HT3351 | Voeding: | 15~40VDC |
|---|---|---|---|
| Gewicht: | 3.6kg | Stabiliteit: | +-0,2% F.S./jaar |
| Druktype: | Differentiële druk | Specificatie: | 500pa~2000kpa |
| Type: | Capacitatieve drukdifferentialsensor | Metingsmedium: | Gas en vloeistof |
| nauwkeurigheidsgraad: | 00,1% | IP Rating: | IP65 |
| Markeren |
Plug-in differentialdruktransmitter,Capacitatieve differentialdrukzender,Differentiële drukzender met directe aansluiting |
||
Product Description
Inleiding van capacitieve differentialdrukzender:
De capacitieve drukdifferentialsensor HT3351 werkt door veranderingen in de capaciteitswaarde te detecteren als gevolg van drukverschillen.en vervolgens het analoge signaal omzetten in een digitaal signaal door middel van AD-conversieDe microprocessor verwerkt het digitale signaal en stuurt het na omzetting van digitaal naar analoog naar het huidige besturingscircuit.met een analoge stroomsignaaluitgang van 4 ~ 20 mA voor vloeistof- en gasmetingen op kleine afstand.
Productkenmerkenvan een capacitieve differentialdrukzender:
1De zender heeft een roestvrij staalconstructie, compacte structuur en een gemakkelijke installatie.
2Na strikte temperatuurscompensatie en verouderingsscreening, om een stabiele en betrouwbare prestatie te garanderen.
3De elektrische interface kan worden aangesloten of direct aangesloten.
| Output | Analoog uitslag: twee 4-20mADC-draden |
| Digitale uitgang: twee 4-20mADC-draden en een variabel digitaal signaal dat op elkaar overlapt, in overeenstemming met HART | |
| Stroomvoorziening | voedingsspanning 12,5-45VDC |
| Beperkte belasting | Maximale belastingweerstand Rmax in lus bepaald door de voedingsspanning, zie onderstaande tekening. |
| Communicatieafstand | Max. 1,5 kilometer, multi-adres communicatie kan 15 slimme zenders max verbinden. |
| Afbeelding | 4 digitale display, 5 cijfers LCD display, wijzertype. |
| Explosiebestendige | ExiaIICT5; type ontploffingsbestrijding |
| Nulverschuiving | Kan positieve of negatieve overdracht, maar mag de maximale waarde niet overschrijden |
| Temperatuur | Omgevingstemperatuur -40-85°C(Wanneer LCD wordt gekozen: -20-70°C) |
| Gemiddelde temperatuur | -40 ̊ 104°C |
| Statische druk en eenzijdige overdruk | 3.45KPa (absolute druk) ¥31.2MPa (indicatordruk) |
| Relatieve luchtvochtigheid | 5 ‰ 98% RH |
| Tijd voor de start | minder dan 5 seconden. |
| Verandering van de capaciteit | met een breedte van niet meer dan 50 mm |
| Vochtigheid aanpassen | 0.20 ¢ 25 seconde |
| Alarmerende storing | Als er een storing optreedt, zal automatisme diagnose functie 3,9 of 21,0mA output |
| Configuratiebescherming | Om te voorkomen dat de gegevens willekeurig worden gewijzigd, kan software of beveiligde schakelaar gebruiken om de gegevens te loggen |
Werkingsbeginselvan een capacitieve differentialdrukzender:
Metingenvan een capacitieve differentialdrukzender:
Meesters van het vloeistofniveau:
Bij het meten van de vloeistofstroom moeten de drukkraan aan de zijkant van de procesleiding worden gebroken om de sedimentatie van drempels te voorkomen.de zender moet naast of onder de drukkraan worden gemonteerd, om te voorkomen dat de luchtbelletjes in de procesleiding worden afgevoerd.
FQA:
Q1: Bent u een fabrikant?
A1: Wij zijn een fabrikant met meer dan 29 jaar ervaring.
Q2:Aangepast product.
A2: Wij leveren OEM- en Custom-Design-diensten.
Q3:Kwaliteitsgarantie.
A3:Onze producten hebben een beperkte garantie van 12 tot 18 maanden vanaf de verzenddatum tot de oorspronkelijke koper.Hengtong zal de defecte producten kosteloos vervangen of repareren.Deze garantie geldt niet voor eenheden die zijn gewijzigd.Misbruikt, verwaarloosd.
V4: Verzending en verpakking.
A4:Producten worden over het algemeen verzonden via internationale express, inclusief UPS,FedEx,DHL en INT voor vooraf betaalde vracht,en kan ook uw verzendrekening gebruiken om te innen,Standaard exportverpakking,met inbegrip van inspectiecertificering.
V5: Neem contact op met ons.
A5:We hebben een actief en ervaren verkoopteam om u te dienen op technische vraag en zakelijke issue.Just laat ons bericht of klik op de Online Service.
