IP68 waterdichte industriële druksensorzender voor industriële niveausensortoepassingen
Productdetails
| Model-NR.: | BP156 | Bereik: | 0~10KPa~20MPa |
|---|---|---|---|
| Uitvoer: | 4-20mA /0,5-4,5VDC enzovoort | Behuizingsmateriaal: | Roestvrij staal |
| Druktype: | G/A/S | Type: | Industriële druksensoren |
| Sensor: | Siliciumdruksensor | Stroom: | Voor de toepassing van de onderstaande voorschriften: |
| Nauwkeurigheidsgraad: | 00,5% F.S. 0,25% F.S. | Connector: | IP67 vloeistofniveau kabel |
| Draad: | G1/8 of OEM | ||
| Markeren |
IP68 waterdicht druksensor-zender,Industriële druksensortransmitter,Industriële toepassingen Druksensor Transmitter |
||
Productbeschrijving
IP68 waterdichte industriële druksensorzender voor industriële toepassingen.

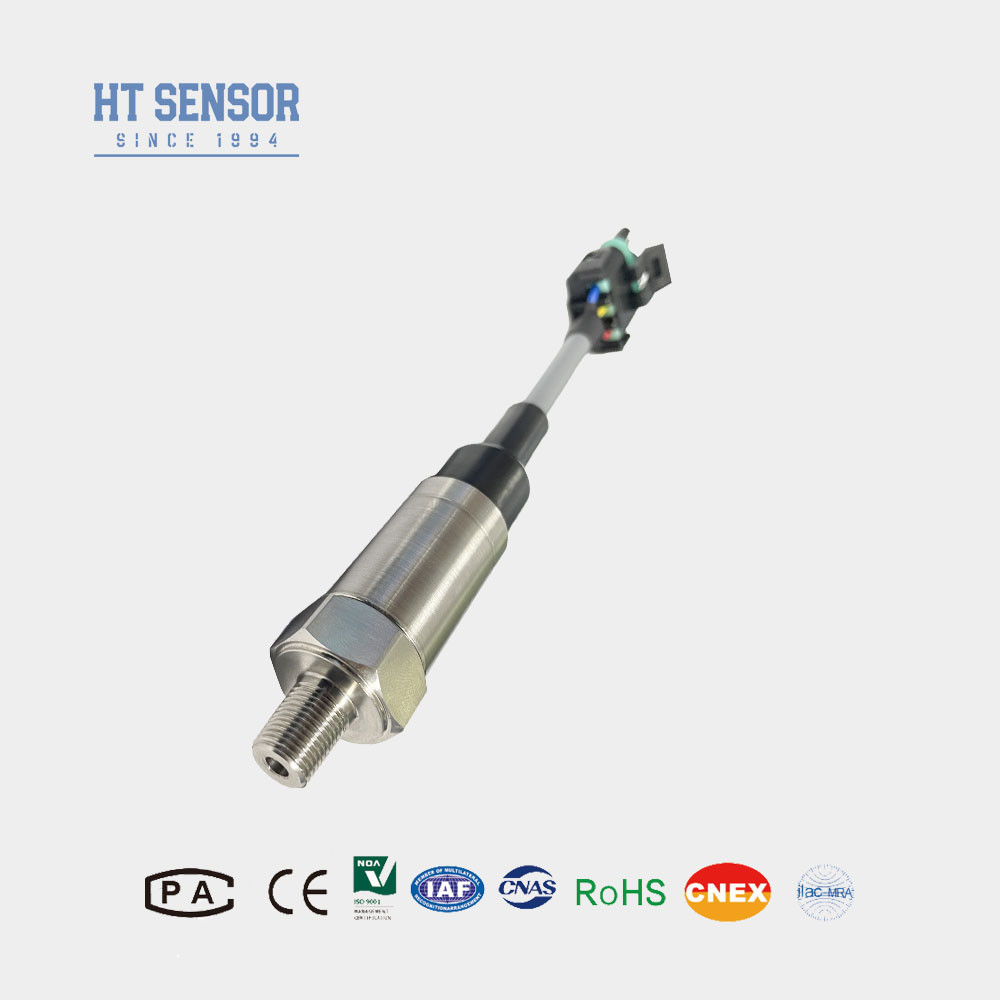

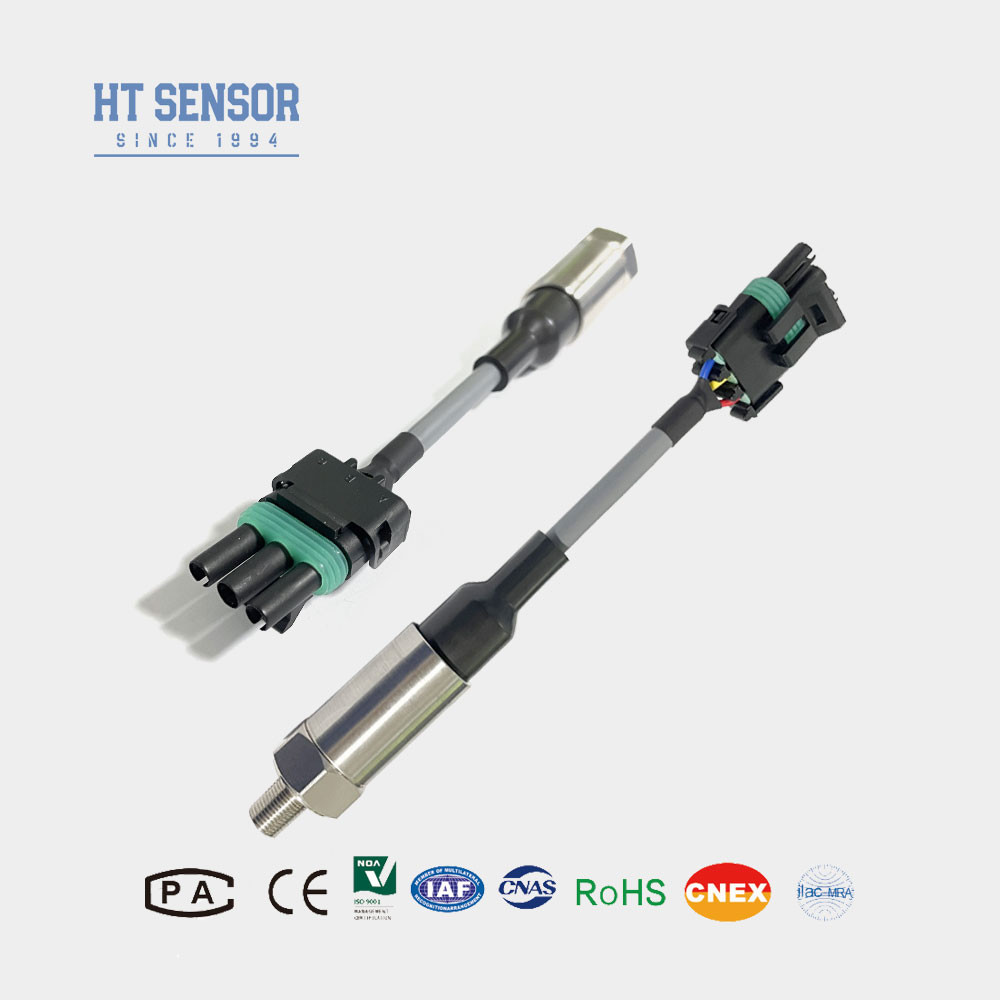

BP156 industriële druksensorzender
Introductie van mini industriële druksensorzender:
De BP156 kleine industriële druksensorzender is een compacte staafvormige drukzender. Hij maakt gebruik van een zeer betrouwbare silicium piezoresistieve druksensor als gevoelige kern en ondergaat temperatuurcompensatie, digitale circuitcorrectie en signaalconditionering om standaard industriële toepassingen en netwerksignalen uit te voeren. Hij beschikt over een IP68 waterdichte structuur. Elk productonderdeel is zorgvuldig ontworpen, gescreend, gevalideerd door processen, uitgehard, onderworpen aan cyclische belasting, spanningsvermindering, verouderingstests en simulatietests van het milieu om stabiliteit en betrouwbaarheid te garanderen.
Productkenmerken van mini industriële druksensorzender:
1. Breed meetbereik, roestvrijstalen structuur.
2. Compact en lichtgewicht ontwerp.
3. Hoge precisie, volledig roestvrijstalen structuur.
Toepassingenvan mini industriële druksensorzender:
1. Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal.
2. Toegepast in de marine- en luchtvaartindustrie.
3. Gebruikt in industriële processen ter plaatse, zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie.
4. Gebruikt in hydraulische en pneumatische besturingssystemen.
| Prestatieparameters van mini industriële druksensorzender: | |
| Meetbereik | 0kPa ~ 10kPa…20MPa |
| Druktype | Manometerdruk, Absolute druk, Afgedichte druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Nauwkeurigheid @ 25ºC | ±0,25% (Typisch) ±0,5% (Maximaal) |
| Herhaalbaarheid & Hysteresis | 0,02%F.S(Typ.) 0,05%F.S(Max.) |
| Langetermijnstabiliteit | ±0,1%F.S/Jaar(Typ.) ±0,2%F.S/Jaar(Max.) |
| Nulpunt temperatuurdrift | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Volledige schaal temperatuurdrift | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Frequentierespons | 2,4Khz |
| Temperatuurcompensatie | 0-70ºC(≤10mpa, aanpasbaar) |
| Bedrijfstemperatuur | -20ºC~80ºC |
| Opslagtemperatuur | -40ºC~120ºC |
| Trillingen | 10g,55Hz ~ 2kHz |
| Behuizingsmateriaal | 304,316L |
| Diafragma materiaal | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebeveiligingsclassificatie | Ex ia IIC T6 Ga |
| Beschermingsgraad | IP65 |
| Uitgangssignaal | Voedingsspanning | Uitgangstype |
| 4~20mA | 12~30VDC | 2/3/4 draads |
| 0~10/20mA | 3 draads |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC |
| Selectievoorbeelden van mini DIN drukzender sensor |
| Bestelgids | |||||||||
| BP15X | Analoge drukzender | ||||||||
| Code | Omtreksconstructie | ||||||||
| 5 | Packard-stekker | 6 | Verzegelde directe uitgangskabel 1,5 meter | ||||||
| 7 | Mini Hirschmann-connector | 8 | Grote Hirschmann-connector | ||||||
| Meetbereik | 0kPa ~ 10kPa…5MPa | ||||||||
| (0-X)Kpa of MPa |
X: Geeft het werkelijke meetbereik aan | ||||||||
| Code | Voeding | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Anders | ||||||||
| Code | Uitgangssignaal | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Code | Drukverbinding | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Overig(¢50.4 Flens) | ||||||||
| Code | Elektrische aansluiting | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel afgedichte uitgang 1,5 meter | ||||||||
| B4 | Anders | ||||||||
| Code | Druktype | ||||||||
| G | Manometerdruk | ||||||||
| A | Absolute druk | ||||||||
| S | Verzegelde referentiedruk | ||||||||
OPMERKING.:
1. Zorg er bij het selecteren van een product voor dat het medium dat wordt getest compatibel is met het contactgedeelte van het product.
2. Om een betrouwbare werking van het product te garanderen, is het raadzaam dat gebruikers ter plaatse bliksembeveiligingsapparatuur installeren en een goede aarding van zowel het product als de voeding garanderen.
3. Het bedrijfstemperatuurbereik voor fluorrubber o-ringen is -20 ℃ tot 250 ℃. Voor temperaturen onder -20 °C moeten EPDM O-type afdichtringen worden gekozen. 4. Als er speciale vereisten zijn, zoals sterke trillingen, momentane impact of intense elektromagnetische of radiofrequentie-interferentie, informeer ons dan en specificeer dit in uw bestelling.
