Plaats van herkomst: | Baoji, China. |
---|---|
Merknaam: | HT SENSOR |
Certificering: | ISO9001 |
Modelnummer: | BZP93420-III |
Min. bestelaantal: | 1 |
Prijs: | negotiable |
Verpakking Details: | Standaard exportpakket |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | Western Union, L/C, T/T |
Levering vermogen: | 5000 stuks/maand |
Model nr.: | BPZ93420-III | Gewicht: | ~ 1,2 kg |
---|---|---|---|
Kracht: | 24VDC ((12-32VDC) | Output: | 4-20mA met LED- of LCD-display |
Druktype: | Maatstaf, Absolute, verzegelde druk | Handelsmerk: | HTsensor |
Structuretype: | Diffuse siliciumdruksensor | Metingsmedium: | Vloeibare, luchtwater olie |
Genauigheidsgraad: | 00,5% | Drukbereik: | - 100kpa... 0kpa ~ 10kpa... 100MPa |
IP-classificatie: | IP65 | Aanpassing: | OEM en ODM |
Markeren: | Hoogstabiele slimme drukzender,OEM slimme drukzender,Digitale slimme drukzender |

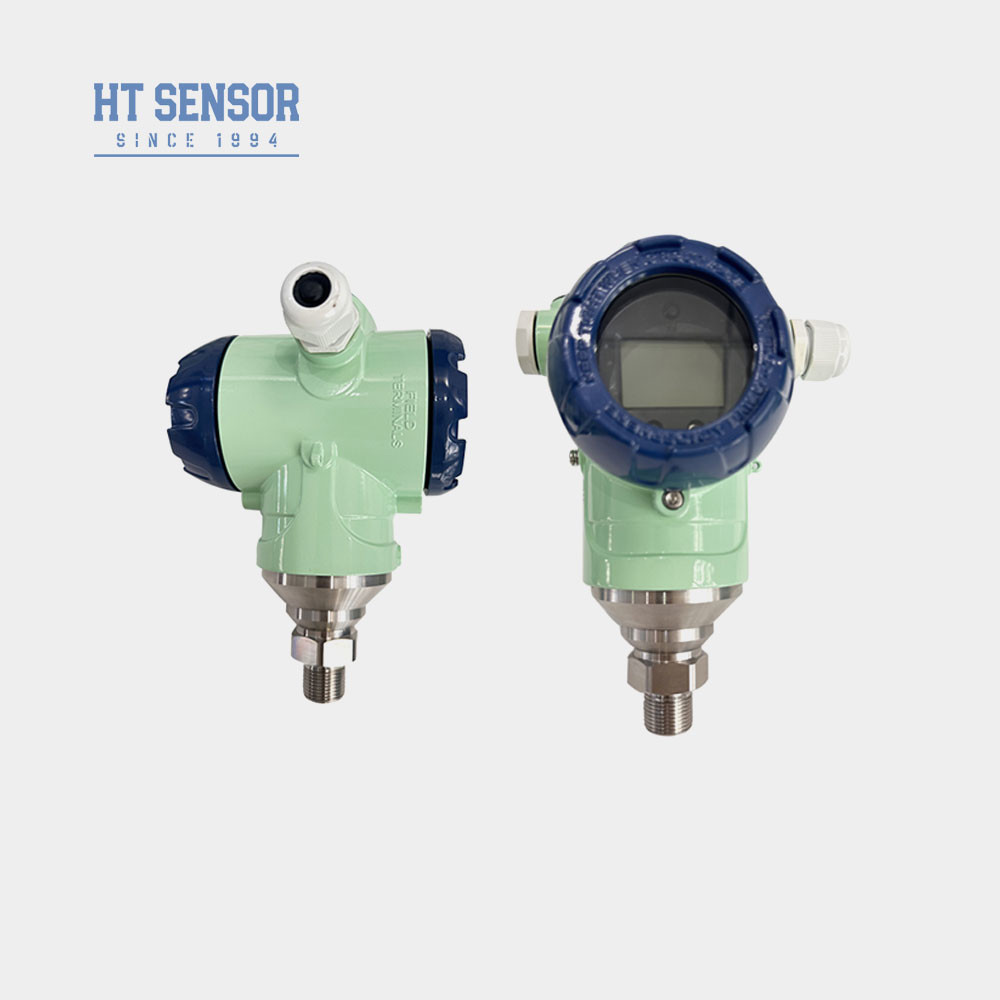

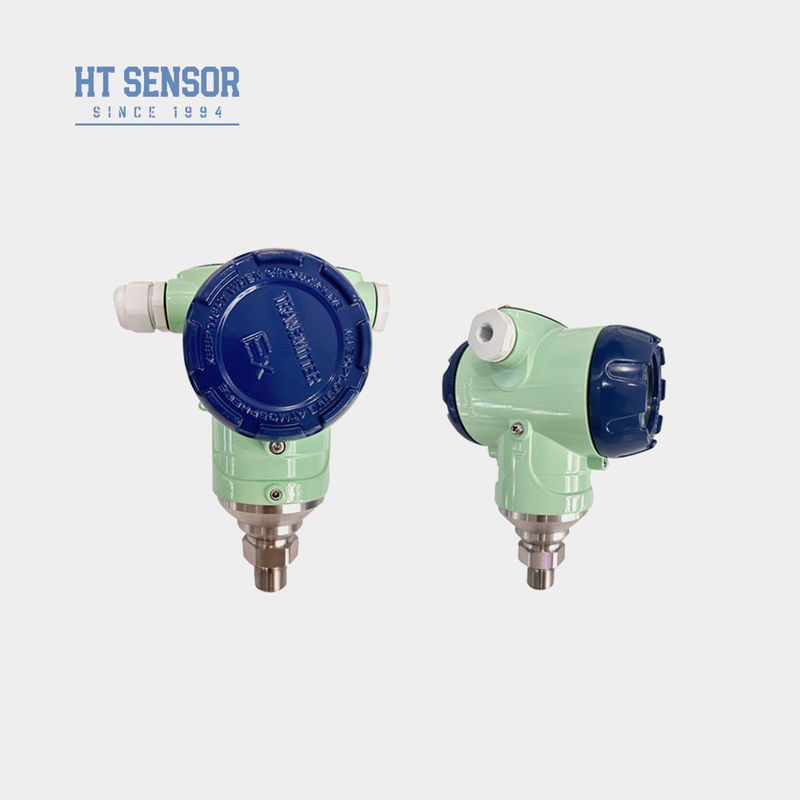

BPZ93420-III slimme drukzender
Invoering van slimme drukzender:
BPZ93420III-drukzender gebruikt de siliciumpiëzoresistieve isolatie van de HT-seriede met olie gevulde kern als signaalmetingselement.Het product wordt onderworpen aan een proces waarbij het sensorsignaal wordt omgezet in een standaard uitgangssignaal.streng onderzoek en verouderingsonderzoek van onderdelen, half- en afgewerkteproducten die een stabiele en betrouwbare prestatie garanderen met een sterke anti-interferentieDe drukinterface van de druktransmitter is beschikbaar in verschillendeformulieren
Productkenmerkenvan een slimme drukzender:
1Een breed meetbereik, uiteenlopende drukinterfacevormen en IP65-beschermingsniveau.
2Verscheidene uitgangssignaalvormen, verstelbaar en weer te geven
3. Verstelbaar nulpunt en volle schaal
4De kern maakt gebruik van hoog-precisie en high-performance diffuse siliciummet een vermogen van meer dan 50 W
Toepassingenvan een slimme drukzender:
1Geschikt voor het meten van de druk van niet-corrosieve gassen en vloeistoffen in 316L roestvrij staal
2- aardolie, chemie, metallurgie, energie en hydrologie
3- Drukmeting en -regeling in harde industriële omgevingen
4Gebruikt in hydraulische en pneumatische besturingssystemen
Prestatieparameters van slimme drukzender | |
Meetbereik | - 100kPa... 0kPa ~ 10kPa... 100MPa |
Druktype | Meting van de druk, absolute druk, verzegelde druk |
Overbelasting | ≤ 1,5 keer het nominale bereik |
Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
Herhaalbaarheid | ≤ ± 0,1% FS |
Hysteresis | ≤ ± 0,1% FS |
Langetermijnstabiliteit | ±0,1% F.S./Jar (typisch) ±0,2% F.S./Jar (maximaal) |
Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
Frequentie-respons | 2.4Khz |
Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
Werktemperatuur | -20 °C tot 80 °C |
Bergingstemperatuur | -40°C tot 120°C |
Vibratie | 10 g,55 Hz ~ 2 kHz |
Huismateriaal | van gietijzer |
Materiaal van het diafragma | 316L |
Isolatieweerstand | 100MΩ 100VDC |
Beschermingscategorie | IP65 |
O-ring zegel | Fluorrubber |
Gewicht | ~ 1,2 kg |
Uitgangssignaal | Voedingsspanning | Uitvoertype |
4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
0~10/20mA | 3 draad |
|
0/1 tot en met 5 V | ||
0/1 ~ 10V | ||
0.5 tot en met 4,5 V | 5VDC | |
RS485 communicatieprotocol | 3.6 ~ 30V / batterij | 4 draden |
Besteltips |
1Bij het selecteren van het product moet u ervoor zorgen dat het te meten medium compatibel is met de contactdelen van het product.
2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening van de zender niet lager zijn dan 20 VDC.
4Om een betrouwbare werking van het product te garanderen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber is -20oC tot 250oC. Wanneer de werktemperatuur van het product lager is dan -20oC, is het noodzakelijk een EPDM-O-ringdichting te kiezen.
6. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt het geleverd met polyethyleen kabelmateriaal.Gelieve het in de volgorde te specificeren.
7Voor speciale eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.
Bestelgids | ||||||||
BP93420XX | Druktransmitter | |||||||
Code | Ontwerp van de structuur | |||||||
IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
IN | Airconditioning speciale drukzender | |||||||
IC | Hoogtemperatuurdruktransmitter | |||||||
IQ/IQT | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
Meetbereik | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
(0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
Code | Stroomvoorziening | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | andere | |||||||
Code | Uitgangssignaal | |||||||
S1 | 4~20mADC | S5 | 0~20mADC | |||||
S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||
Code | Drukverbinding | |||||||
J1 | M20x1.5 | |||||||
J2 | G1/2 | |||||||
J3 | G1/4 | |||||||
J4 | 7/16-20UNF | |||||||
J5 | andere | |||||||
Code | Elektrische aansluiting | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 Plug | |||||||
B3 | Afgesloten kabeluitgang | |||||||
B4 | 2088 Industriële behuizing | |||||||
B5 | 2088 Industriële behuizing met display | |||||||
B6 | andere | |||||||
Code | Druktype | |||||||
G | Gewichtsdruk | |||||||
Een | Absolute druk | |||||||
S | Verzegelde referentiedruk |
