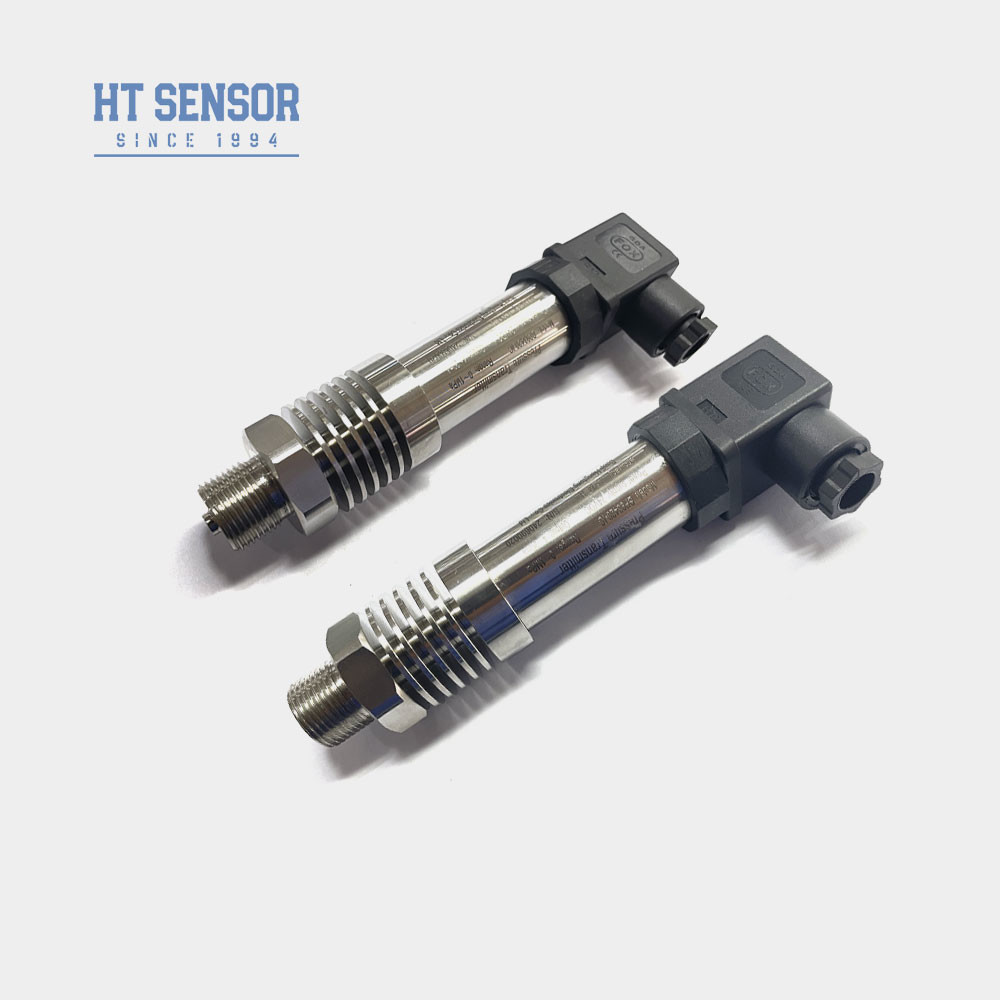

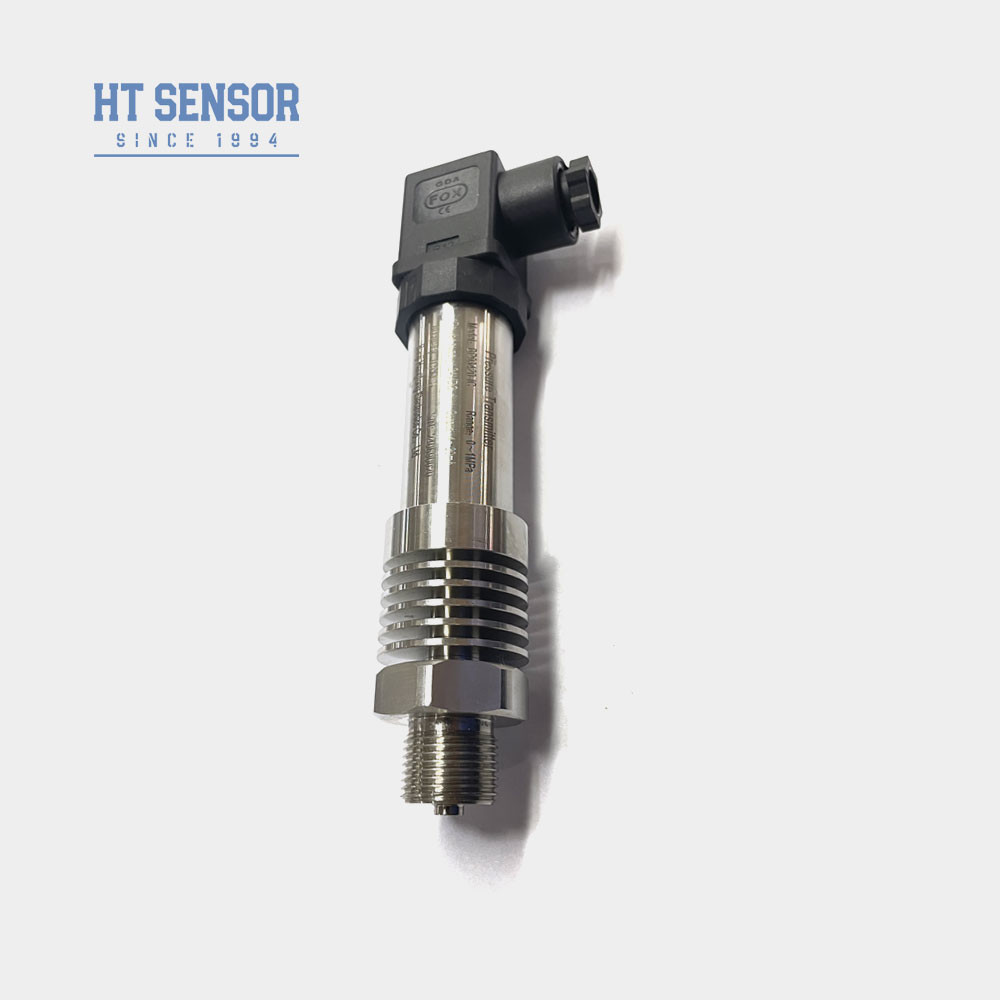

Smart Pressure Transmitter Sensor 4-20mA Diffusie Silicium Druktransducer met RS485
Productdetails
| Model nr.: | BPZ93420-IB | Stroom: | 12-36VDC (24VDC) |
|---|---|---|---|
| Uitvoer: | RS485/ 4-20mA | Langetermijnstabiliteit: | +-0,2% F.S./Jaar ((Type.) |
| Woningmateriaal: | 316L. of 304SS | Druktype: | Meting van de druk, absolute druk, verzegelde druk |
| Handelsmerk: | HTsensor | Het meetmedium: | Vloeibare lucht. |
| Nauwkeurigheidsgraad: | 00,5%, 0,25% | Drukbereik: | - 100kpa~0kpa~5kpa... 100MPa |
| Markeren |
Diffusie silicium slimme drukzender,RS485 Slimme drukzender,4-20mA slimme drukzender |
||
Productbeschrijving
Smart Pressure Transmitter Sensor 4-20mA Diffusie Silicium Druktransducer Met RS485
BZP93420IB Smart Pressure Transmitter sensor
Invoering van slimme drukzender:
BPZ93420-IB Intelligente drukzender sensor adopteert hoge precisie en hoge stabiliteit diffuse silicium kern als de druk sensor chip van de zender, geavanceerde chip technologie,met een vermogen van meer dan 50 W,, volledige schaalcompensatie, temperatuurcompensatie, wordt de druk van het gemeten medium omgezet in RS485 standaardcommunicatiesignaal.met een hoge precisie, goede stabiliteit en superieure vermogen tegen interferentie.hoog- en laagtemperatuurcyclusverouderingstests en precieze digitale temperatuurcompensatieprocessen.
Hoogwaardige sensor, nauwkeurige versterkercircuit, strikt productieproces, perfecte inspectie en verouderingstestapparatuur, om uitstekende productkwaliteit te garanderen.Het product wordt veel gebruikt in hydraulische en pneumatische besturingssystemenPetrochemie, milieubescherming, luchtcompressie; inspectie van de werking van elektriciteitscentrales, locomotiefremsystemen; thermo-elektrische eenheid; lichte industrie, mechanische metallurgie;Gebouwsautomatisering, watervoorziening onder constante druk; andere automatiserings- en inspectiesystemen; inspectie en controle van industriële processen.
Productkenmerkenvan een slimme druktransmittersensor:
1Breed meetbereik, roestvrij staalconstructie, uiteenlopende drukinterfaces
2Compact en licht ontwerp
3.Hoge precisie, volledig roestvrij staal.
4.Kan LED- of LCD-horlogekop toevoegen, display ter plaatse
Toepassingenvan een slimme druktransmittersensor:
1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
2. Toegepaste in de scheepvaart- en luchtvaartindustrie
3Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
4Gebruikt in hydraulische en pneumatische besturingssystemen
| Prestatieparameters van de slimme drukzender | |
| Meetbereik | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | 00,1% FS |
| Hysteresis | 00,1% FS |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,3 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4~20mA ((+HART) | 12 ~ 30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC | |
| RS485 | 12~30VDC | 4 draden |
| Bestelpunten van de druksensor |
1Bij het selecteren van het product moet u ervoor zorgen dat het testmedium compatibel is met het contactdeel van het product.
2Bij het plaatsen van een bestelling dient u er rekening mee te houden dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling met LCD- of LED-displaykop van de transducer mag het transmissietoestand niet lager zijn dan 20 VDC.
4Om de betrouwbare werking van het product te waarborgen,het wordt aanbevolen dat gebruikers op de locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn..
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber is -20°C tot 250°C. Wanneer de werktemperatuur van het product lager is dan -20°C, moet een EPDM O-type afdichtingsring worden gekozen.
6De standaard kabellengte is 1,5 m en er zijn drie soorten materialen om uit te kiezen.Als u een ander kabelmateriaal nodig heeft, vermeld het in het bestelformulier.
7In geval van sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie en andere speciale vereisten, informeer ons bedrijf en vermeld in de bestelling.
| Bestelgids van de drukzender | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
| IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
| IN | Airconditioning speciale drukzender | |||||||
| IC | Hoogtemperatuurdruktransmitter | |||||||
| IQ1/IQ2 | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
| Meetbereik | -Nee.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
