Voedsel- en drankenindustrie Siliciumdruk sensor hoge temperatuur HT-IQT
Product Details
| Model nr.: | HT-IQT | Bereik: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Draadtype: | Kovar-penen met vier draden of verguld | Het meetmedium: | Gasvloeistof enzovoort |
| Levering: | 1,5 ma | Dia: | 50.4 mm |
| Temperatuur: | -30 ~ 125 | Uitvoer: | mv signaal |
| HS -code: | 9026209090 | Type uitgangssignaal: | Analoogtype |
| Materiaal: | roestvrij staal | Aanpassing: | Aangepast Verzoek |
| Markeren |
Hoogtemperatuur siliciumdruk sensor,HT-IQT siliciumdruk sensor |
||
Product Description

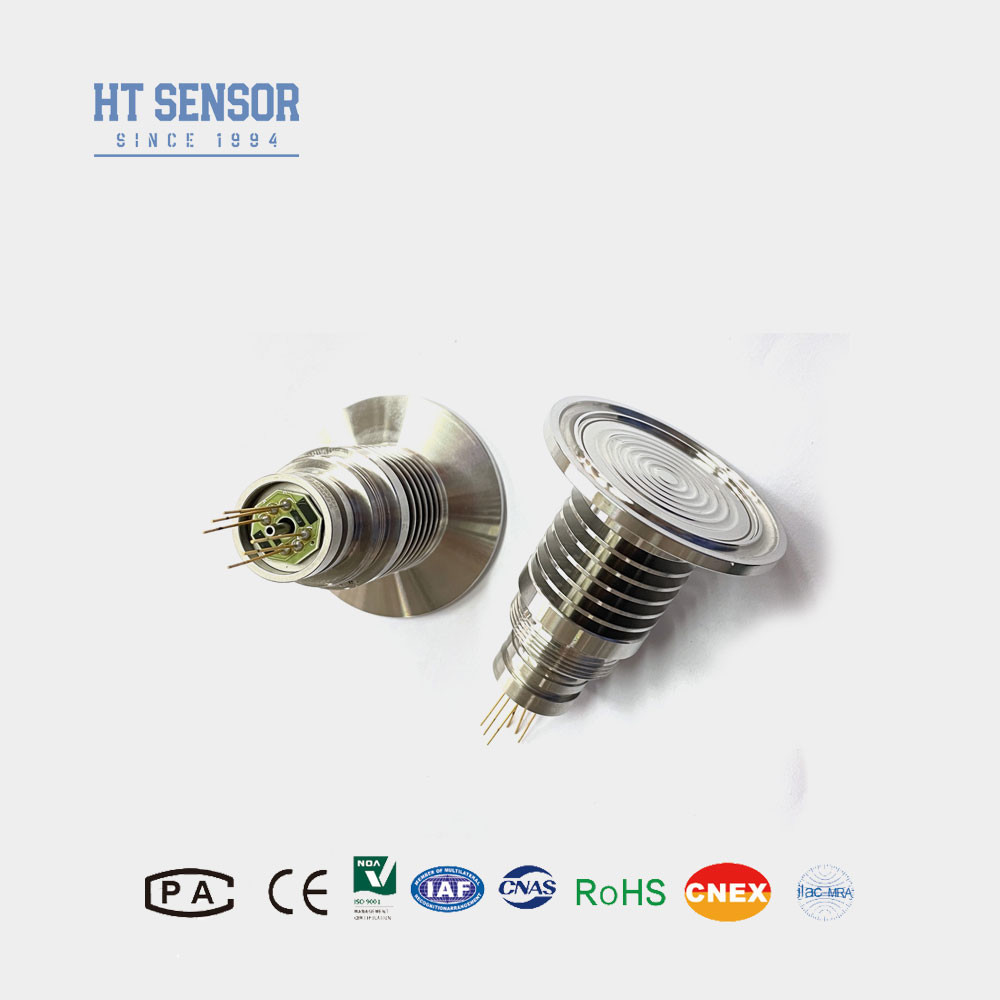

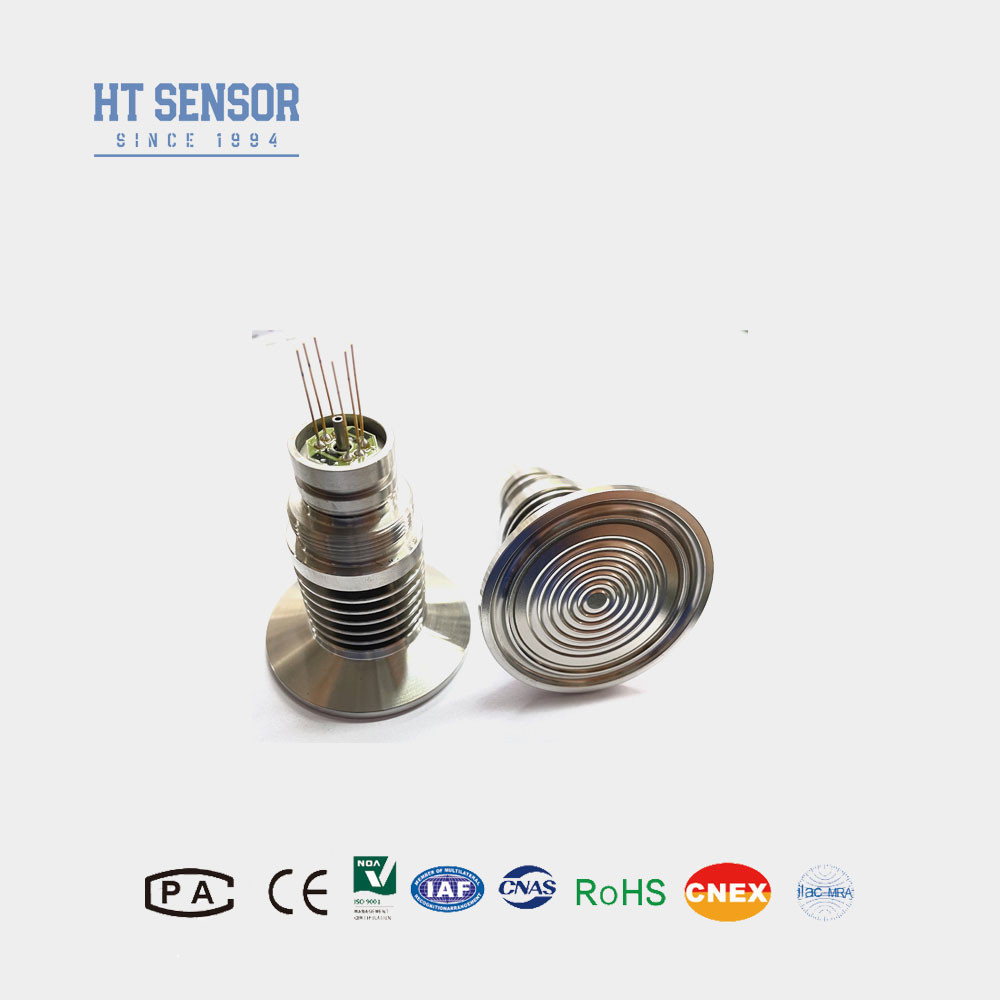

HT-IQT Hoogtemperatuur Siliciumdruksensor voor de voedingsmiddelen- en drankenindustrie
HT-IQT silicium piezoresistieve druksensor
Inleiding van de siliciumdruksensor:
HT-IQT is een druksensor met een hoogstabiele, hoogtemperatuurdiffusiesiliciumchip.De druk wordt overgedragen aan de gevoelige chip door het roestvrijstalen diafragma en de afdichting siliconen olie, en de weerstandsbrug van de chip verandert, wat resulteert in een verandering in spanning, en de spanning verandert naar het millivolt niveau.gemakkelijk schoon te maken zal geen kristallisatie in het eind van de draad te produceren, gemakkelijk te reinigen, eenvoudig te installeren, zeer betrouwbaar.
Productkenmerkenmet een breedte van niet meer dan 10 mm,:
- Geavanceerde technologie en 316L roestvrijstalen behuizing
- Temperatuurcompensatie en nulpuntcorrectie door middel van dikke film
- circuitUitstekende betrouwbaarheid, herhaalbaarheid en stabiliteit
- Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met 316Lverenigbaarheid met roestvrij staal
- Voedsel- en drankenindustrie
- Farmaceutische industrie
- Stroomvoorziening: ≤2mA DC (typisch 1,5mA DC)
- Inputimpedantie: 2,5 KΩ~6 KΩ
- Uitgangsimpedantie: 2,5 KΩ~6 KΩ
- Elektrische aansluiting: vergulde Kovar-pinnen of 100 mm hoge temperatuur draden.
| Prestatieparametersmet een breedte van niet meer dan 10 mm,: | |||||
| Meetbereik | Afmeting ((G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Verzegeld (S) | 3500 KPaS | ||||
| Type | Maximaal | Eenheid | |||
| Niet-lineariteit | ±0.15 | ±0.3 | % F.S. | ||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | ||
| Hysteresis | 0.05 | 0.1 | % F.S. | ||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | ||
| Volledige productie | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Gecompenseerde Temp. | ≤ 20 KPa | 0 tot 50 | oC | ||
| ≥ 35 kPa | 0 tot 70 | oC | |||
| Werktemperatuur | -20 tot 80 | oC | |||
| Bergingstemperatuur | -40 tot 125 | oC | |||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa | ||||
| Breukdruk | 5x de volledige schaal | ||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | |||
| Materiaal van het diafragma | 316L | ||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | ||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | ||||
| Schok | 100 g, 11 ms | ||||
| Reactietijd | ≤ 1 ms | ||||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | ||||
| Volledig medium | Siliciumolie | ||||
| Gewicht | ~ 220 g | ||||
| De parameters worden getest onder de volgende omstandigheden: 1,5 mA @ 25°C | |||||
| Ontwerp van de structuur | |
| Afmeting |
|
| Elektrische aansluiting en compensatie |
|
| Voorbeelden van selectie |
| Besteltips |
2. Zorg er tijdens het montageproces voor dat de behuizing verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat vastkomt of beschadigt.
3Indien het te testen medium onverenigbaar is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4Vermijd het drukken op het sensordiafragma met handen of scherpe voorwerpen om vervorming of doorboring van het diafragma en schade aan de kern te voorkomen.
5Houd de drukpoort van de meetkern open voor de atmosfeer om te voorkomen dat water, waterdamp of corrosieve stoffen de negatieve drukkamer van de meetkern binnendringen.
6Als een pin verandert, raadpleeg dan het etiket op de kerndraad.
