Name: HT20 Differentiële siliciumdruksensor met verbruik voor industriële toepassingen
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT20
Price: 21.00 USD
Availability: InStock

Gedetailleerde informatie

Model nr.:	HT20	Draadtype:	Vier-draad
Metingsmedium:	Gas en vloeistof	Bereik:	0-10kpa~2Mpa
Kracht:	1.5mA ((0.4-2.0mA)	Transportpakket:	Verpakking
Lange:	29.5mm	Oorsprong:	Baoji, China.
Hs-code:	9026209090	Type:	Differentialdruksensor
Voor:	Differentiële druktransmitter	Type uitgangssignaal:	Analoogtype
Materiaal:	Roestvrij staal	Aanpassing:	Beschikbaar
Markeren:	Differentiële siliciumdruksensor , Industriële toepassingen Silicon Pressure Sensor , HT20 Silicon Pressure Sensor

Productomschrijving

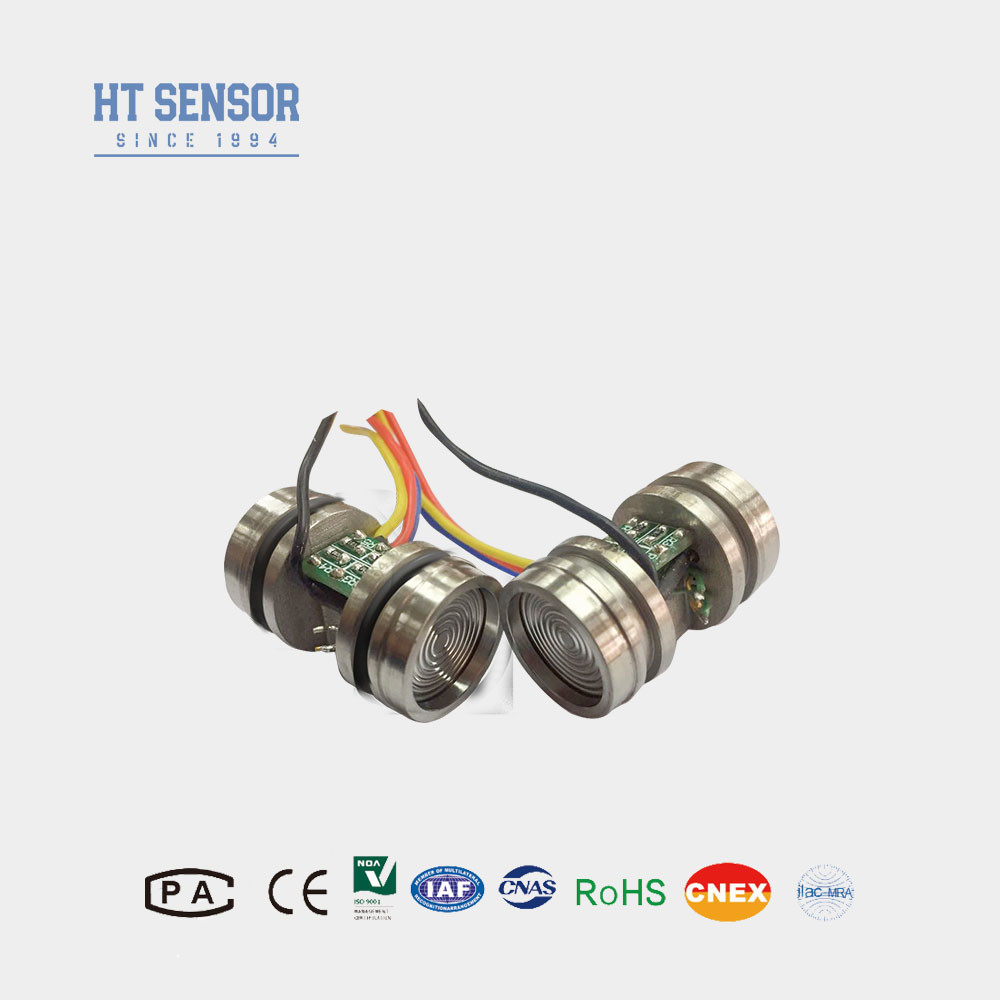

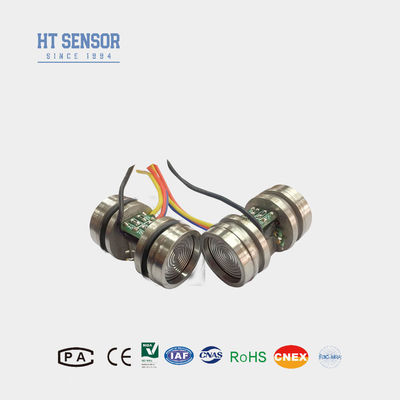

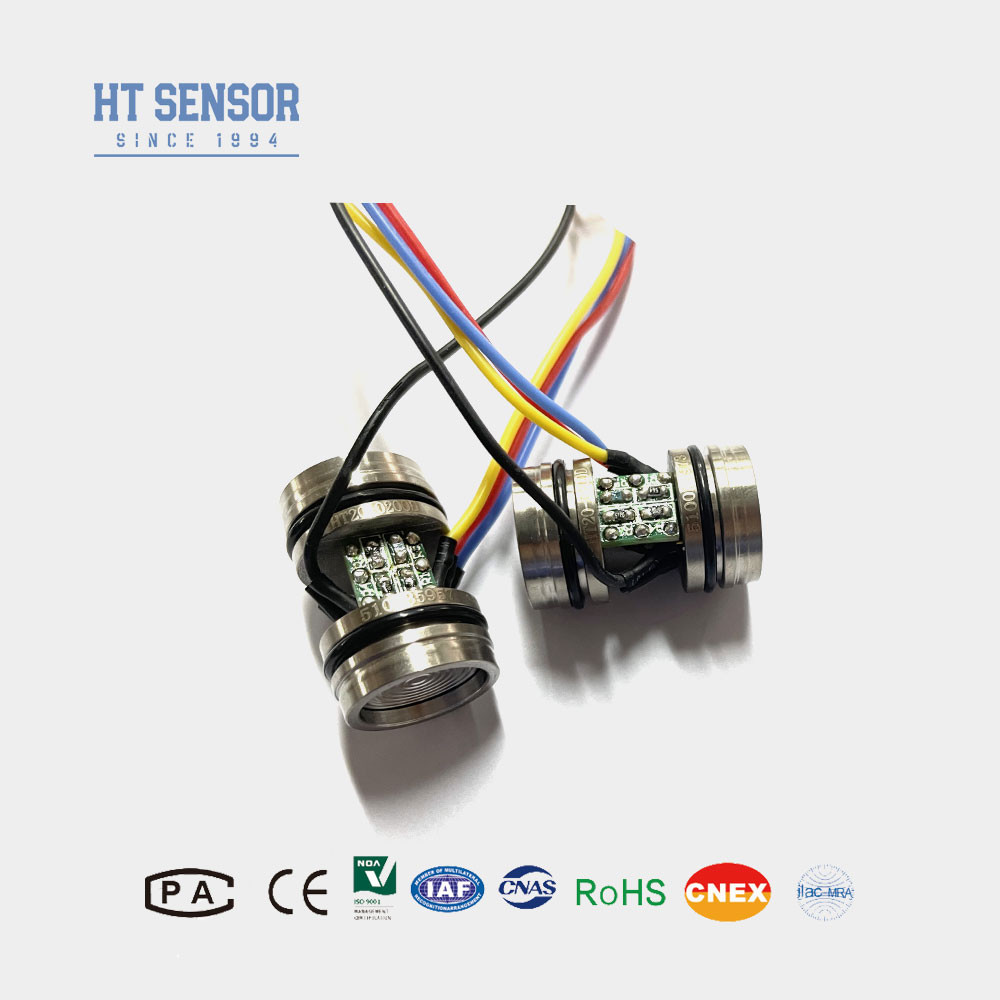

HT20 Differentiële siliciumdruksensor met verbruik voor industriële toepassingen

HT20 Differentiële druksensor

Invoering van een drukdifferentialsensor van silicium:

De HT20 differentiële siliciumdruk sensor is een silicium piezoresistieve differentiële druk sensor met een kern van zeer stabiel diffuse silicium element.roestvrij staal behuizing, en de druk wordt doorgegeven via een roestvrij staalDe gevoelige chip is niet geschikt voor het gebruik van een andere methode.rechtstreeks contact maken met het gemeten medium, waardoor een volledig vaste structuur wordt gevormd voordrukmeting, waardoor de differentialdruk nauwkeurig kan worden gemeten.Daarom kan dit product worden toegepast in verschillende scenario's diedifferentialdrukmeting, met inbegrip van ruwe en corrosieve omgevingen
Productkenmerkenmet een vermogen van meer dan 50 W:

Stabiele en betrouwbare prestaties
Hoge weerstand tegen statische druk
Kosteneffectief
Gebruikt silicium piezoresistieve olie gevulde drukgevoelige element

Toepassingenmet een vermogen van meer dan 50 W:

Differentiële drukdetectie
Drukkalibratietoestellen
Meting van het vloeistofniveau
Beheersing van industriële processen

Elektrische prestatiesmet een vermogen van meer dan 50 W:

Stroomvoorziening: ≤2mA DC (typisch 1,5mA DC)
Inputimpedantie:3KΩ~6KΩ
Uitgangsimpedantie:2.5KΩ~6KΩ
Elektrische aansluiting:Gouden Kovar-pinnen of 100 mm hoogtemperatuurdraden

Prestatieparametersmet een vermogen van meer dan 50 W:
Meetbereik		10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
		Type	Maximaal	Eenheid
Lineariteit		±0.15	±0.3	% F.S.
Herhaalbaarheid		0.05	0.1	% F.S.
Hysteresis		0.05	0.1	% F.S.
Nul Offset-uitvoer		0 ± 1	0 ± 2	mV
Volledige productie	≤ 20 KPa	50 ± 10	50 ± 30	mV
	≥ 35 kPa	100 ± 10	100 ± 30	mV
Nul Offset Temp. Drift	≤ 20 KPa	± 1	±2	% F.S.
	≥ 35 kPa	±0.5	± 1	% F.S.
Volledige schaal Temperatuur Drift	≤ 20 KPa	± 1	±2	% F.S.
	≥ 35 kPa	±0.5	± 1	% F.S.
Gecompenseerde Temp.	≤ 20 KPa	0 tot 50		oC
	≥ 35 kPa	0 tot 70		oC
Werktemperatuur		-20 tot 80		oC
Bergingstemperatuur		-40 tot 125		oC
Toegestane overbelasting		Neem de kleinste waarde tussen 3 maal de volledige schaal of 4MPa
Breukdruk		5x de volledige schaal
Langetermijnstabiliteit		0.2 %		F.S./jaar
Materiaal van het diafragma		316L
Isolatieweerstand		≥ 200MΩ 100VDC
Vibratie		Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz
Schok		100 g, 11 ms
Reactietijd		≤ 1 ms
O-ring zegel		met een gewicht van niet meer dan 50 g/m2
Volledig medium		Siliciumolie
Gewicht		~ 45 g
De parameters worden getest onder de volgende omstandigheden: 1,5 mA @ 25°C

Ontwerp van de structuur
Afmeting
NotitiesAls de draadkleur verandert, raadpleeg dan het etiket dat aan de sensor is bevestigd voor nauwkeurige informatie.

Elektrische aansluiting en compensatiemet een vermogen van meer dan 50 W

Ht20 Mini Differential Pressure Sensor Cell for Liquid Test

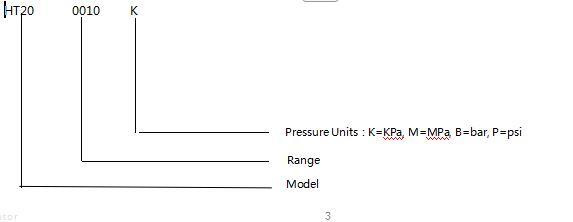

Voorbeelden van selectie

Besteltips

1. Let tijdens de montage op de pasvorm tussen de kerngrootte en de zenderbehuizing om devereiste luchtdichtheid
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Indien het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en vermijd het binnendringen van water, waterdamp of corrosieve stoffen in de negatieve drukkamer van de kern.
6Als er wijzigingen in de pinleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.
