Modellen: | BP93420D-II | Bereik: | 0-10kpa~2Mpa |
---|---|---|---|
Kracht: | Voor de toepassing van de onderstaande voorschriften: | Output: | 4-20mA RS485 0,2-2,2Vdc |
Materiaal: | 304 roestvrij staal | Draad: | G1/4 Man en vrouw |
Druktype: | Differentiële druktransmitter | Beschermingsklasse: | IP65 |
Testmiddel: | Lucht-oliewater | Verbinding: | grote DIN |
Markeren: | BP93420DII Differentiële drukzender,Liquid Pipeline Differentiële Druk Transmitter,Gasleidingsdifferentiële druktransmitter |

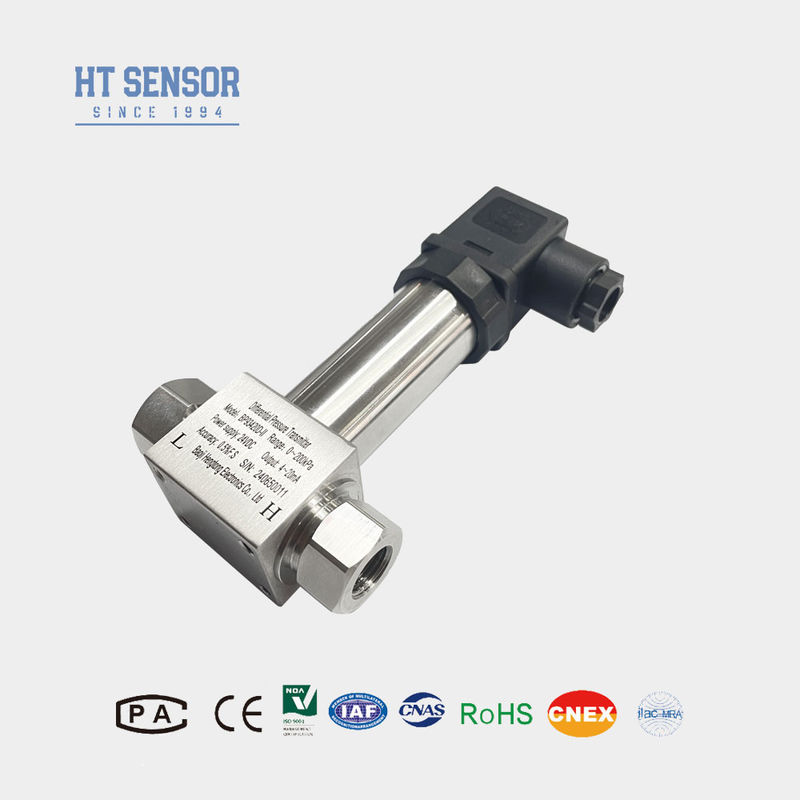

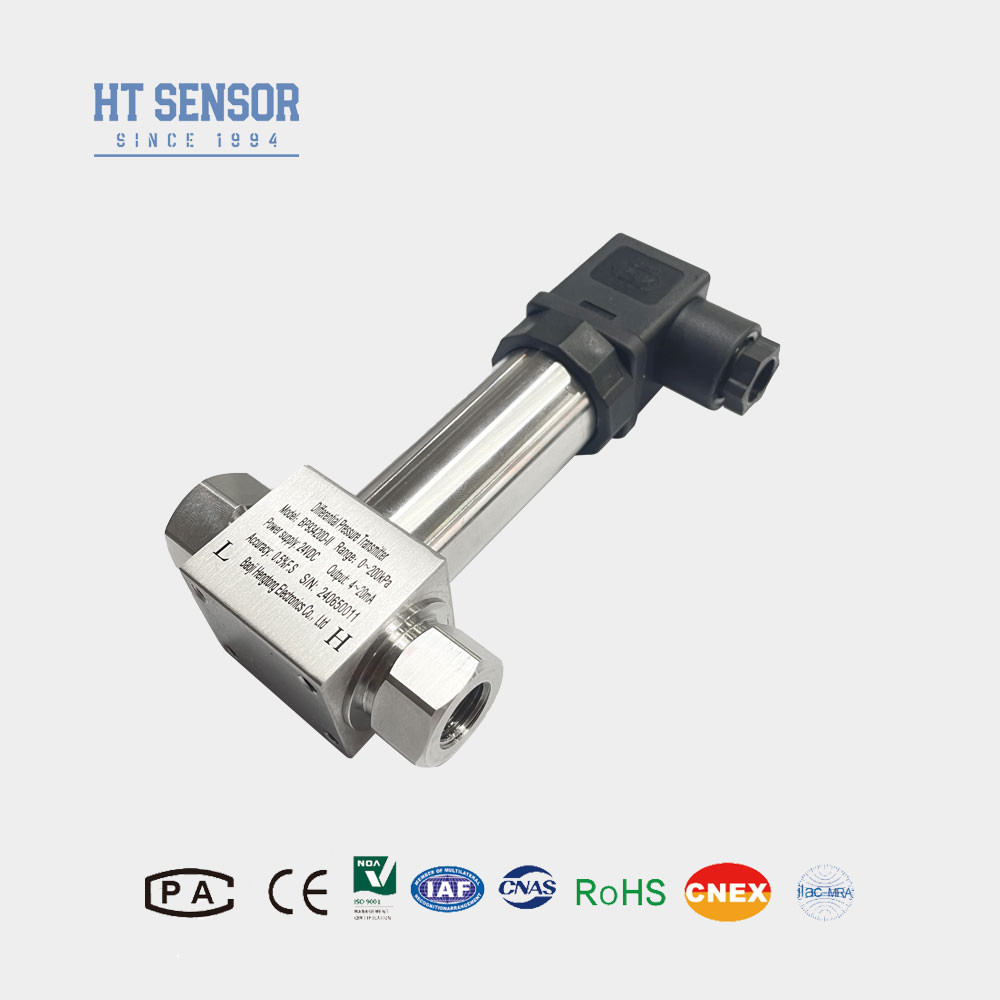

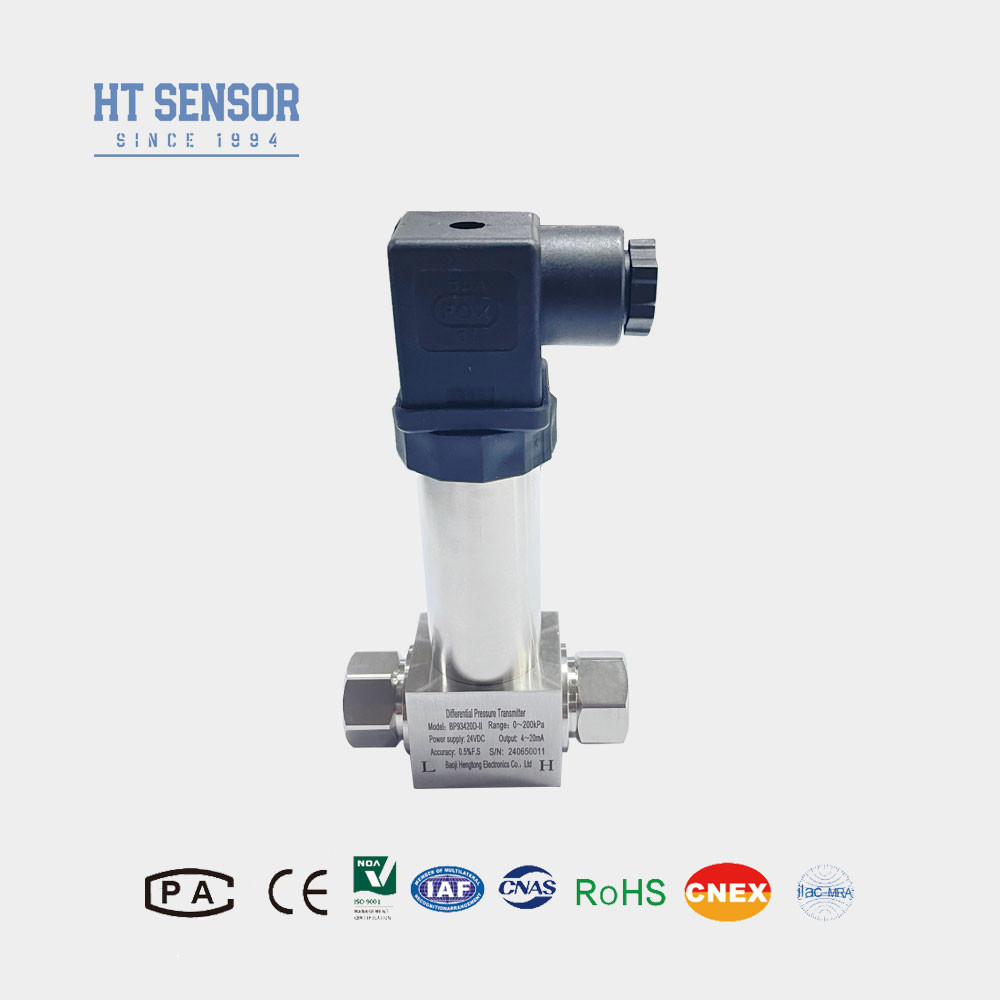

BP93420DII Differentiële drukzender voor gas- en vloeistofleidingsmetingen
BP93420DIIDdifferentiëlePverlengingTransmitter
Inleiding van de differentialdrukzender:
BP93420DII-differentiële drukzender maakt gebruik van een diffuse silicium piezoresistieve sensor.,en het door de klant vereiste standaardsignaal versterken en het veldweergavevermogen verhogen.Het wordt veel gebruikt bij de drukverschilmeting van verschillende gassen en vloeistoffen in pijpleidingen in aardolieDe Commissie heeft in de loop van de afgelopen vijf jaar een aantal voorstellen ingediend voor een voorstel voor een richtlijn betreffende de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten.
Productkenmerkenvan een differentialdruktransmitter:
1De transducer heeft een roestvrij staalconstructie, een compacte structuur en een gemakkelijke installatie.
2Na strikte temperatuurscompensatie en verouderingsscreening, om een stabiele en betrouwbare prestatie te garanderen.
3De elektrische interface kan extern of rechtstreeks aangesloten zijn.
Prestatieparametersvan een differentialdruktransmitter: | |
Meetbereik | 0-10KPa......~2MPa |
Druktype | Differentiële druk |
Eenzijdige overbelasting | ≤ 3 keer het nominale bereik |
Statische druk | De minimumwaarde tussen 5 maal het nominale bereik of 7 MPa |
Precisiteit @ 25°C | ±0,25% (typisch) ±0,5% (maximaal) |
Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
Langetermijnstabiliteit | ± 0,5% F.S/jaar ((≤ 200 KPa) ± 0,2% F.S/jaar ((> 200 KPa) |
Nultemperatuurverschuiving | ±0,01%FS/°C ((>100KPa), ±0,02%FS/°C (≤100Kpa) |
Span Temperatuur Drift | ±0,01%FS/°C ((>100KPa), ±0,02%FS/°C (≤100Kpa) |
Compensatietemperatuur | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
Werktemperatuur | -30°C tot 80°C |
Bergingstemperatuur | -40°C tot 100°C |
Vibratie | 10g,55Hz 2kHz |
Huismateriaal | 304,316L |
Materiaal van het diafragma | 316L |
Isolatieweerstand | 100MΩ 100VDC |
Explosiebestendige classificatie | Intrinsiek veilig en explosiebestendige |
Beschermingscategorie | IP65 |
Gewicht | ~ 0,45 kg |
Uitgangssignaal | Voedingsspanning | Uitvoertype |
---|---|---|
4·20 mA | 12 ̊30VDC | 2/3/4 draad |
010/20mA |
3 draad |
|
0/1 ¢5V | ||
0.5·4.5V | 5VDC |
Bestelgidsvan een differentialdruktransmitter: | ||||||||
BP93420XX | Druktransmitter | |||||||
Code | Ontwerp van de structuur | |||||||
DII | Differentiële druktransmitter | |||||||
Meetbereik | 0-10KPa......~2MPa | |||||||
Code | Stroomvoorziening | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | andere | |||||||
Code | Uitgangssignaal | |||||||
S1 | 4 ¢ 20mADC | S5 | 020mADC | |||||
S2 | 1 ′5VDC | S6 | 0 ′10VDC | |||||
S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
S4 | 010mADC | |||||||
Code | Drukverbinding | |||||||
J1 | M20×1,5 Man | |||||||
J2 | G1/2 Man | |||||||
J3 | G1/4 Man | |||||||
J4 | 1/2 NPT Man | |||||||
J5 | andere | |||||||
Code | Elektrische aansluiting | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 Plug | |||||||
B3 | Afgesloten kabeluitgang | |||||||
B4 | andere | |||||||
Code | Druktype | |||||||
D | Differentiële druk |
Vragen:
1. V: Wat zijn de kenmerken van uw druk sensor zenders?
A: Onze druksensor-zenders worden gekenmerkt door hoge precisie, duurzaamheid en uitstekende prestaties, met de mogelijkheid tot aanpassing.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen via onze OEM- en ODM-diensten.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten hebben de capaciteit om tot 30.000 druksensor-zenders per maand te produceren, zodat we grootschalige bestellingen kunnen vervullen.Het is raadzaam om vooraf contact op te nemen met ons verkoopteam voor een soepele productie- en leveringsschema..
4. V: Wat is de typische levertijd?
A: Standaardmodellen hebben meestal een levertijd van 5 tot 8 werkdagen, terwijl aangepaste producten kunnen variëren.
5. V: Hoe zijn de producten geprijsd?
A: We bieden concurrerende prijzen met kortingen voor bulkorders of langetermijnpartnerschappen.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze producten worden vanaf de verzenddatum voorzien van een garantie van 24 maanden, en onze after-sales service zorgt voor snelle reacties binnen 24 uur, samen met ondersteuning van instructies op afstand via het PC-netwerk.
