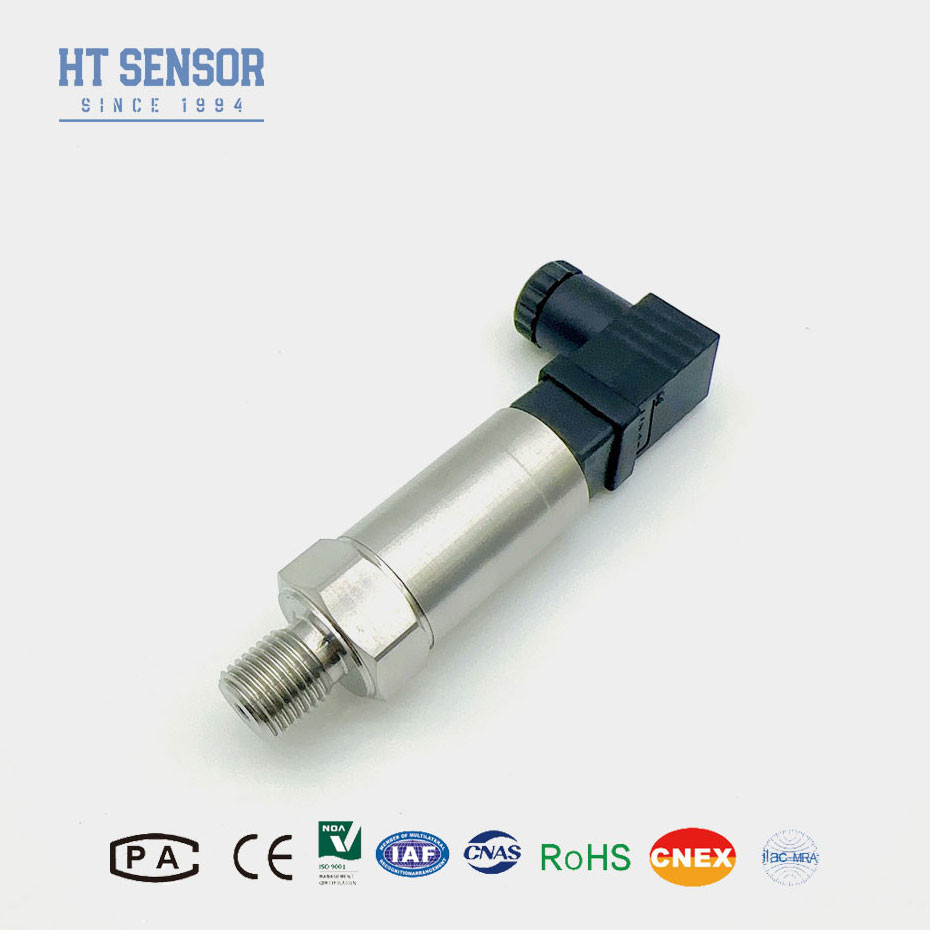

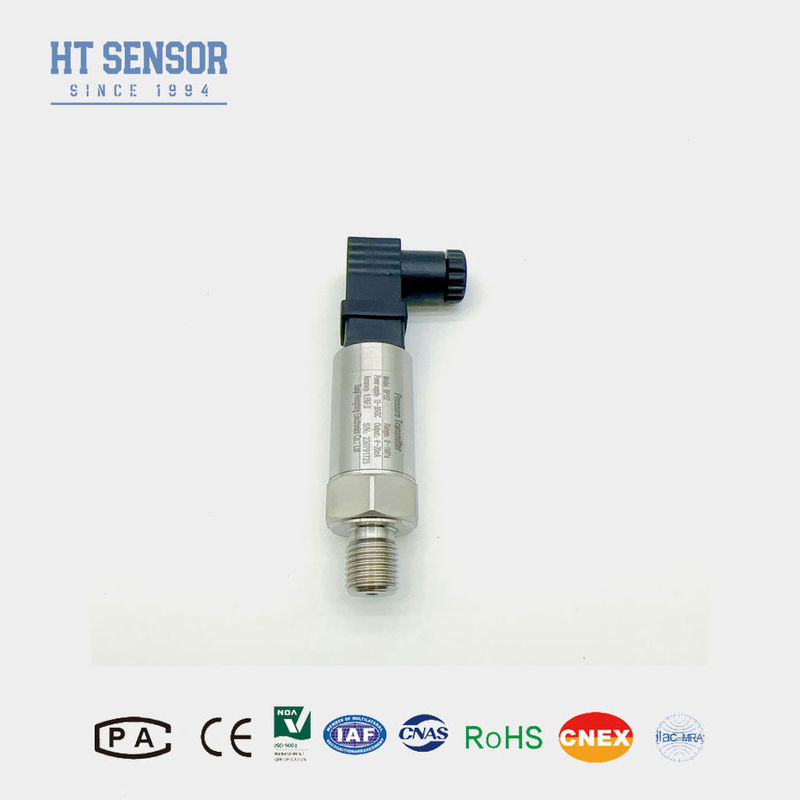

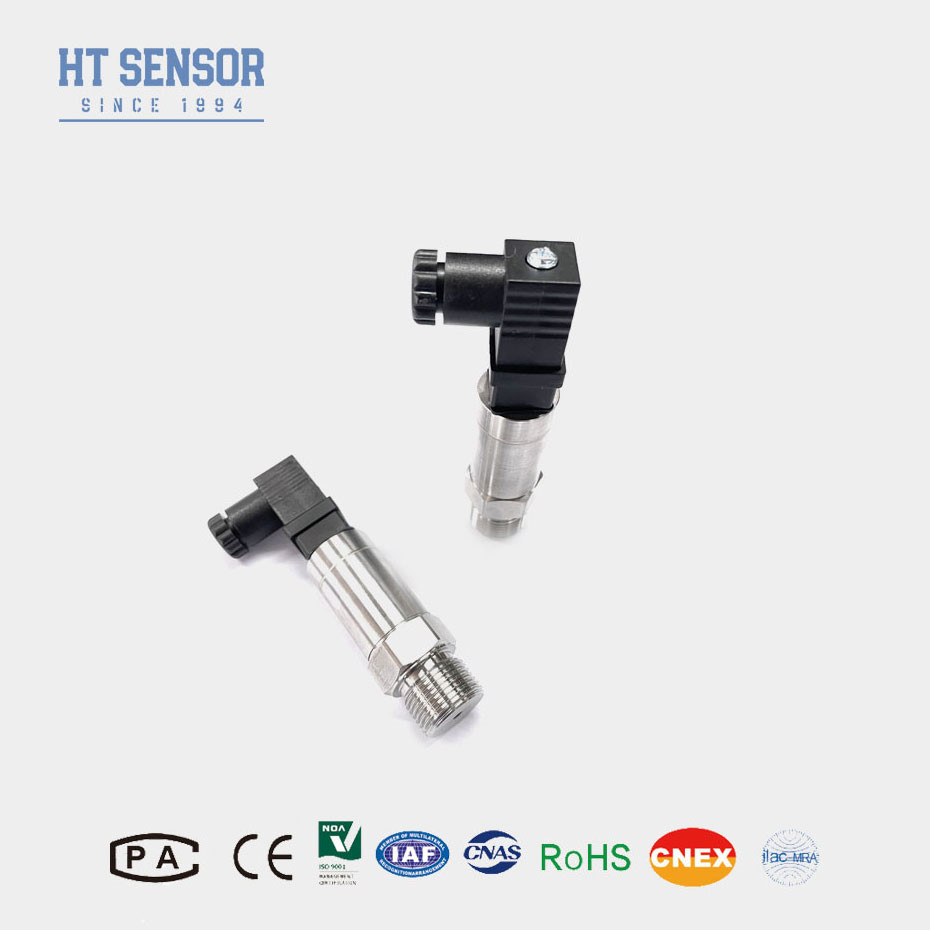

BP157 Twee draaddruktransmittersensor0.5-4.5V& 4-20 MA Keramische druksensor
Productdetails
| Model nr.: | BP157TC | Compensatietemperatuur: | -10~100°C |
|---|---|---|---|
| Huismateriaal: | 304 S.S | Druktype: | Meting van de druk, absolute druk, verzegelde druk |
| Oorsprong: | Baoji, China | Type: | Keramische sensor |
| Metingsmedium: | Gas of vloeistof | Drukbereik: | 0kpa~10kpa...20MPa |
| Markering: | ExiaIICT6 | ||
| Markeren |
4-20 MA Druktransmittersensor,Keramische druktransmittersensor,00 |
||
Productbeschrijving
BP157TC-druktransmitter
Invoering van drukgevoelige sensor:
De BP157TC-druktransmittersensor maakt gebruik van de ceramische sensor van de Hign Quanlity-serie als signaalmetingselement.omzetting van het sensorsignaal in een standaarduitgangssignaalHet product is onderworpen aan strenge tests en verouderingsscreening van componenten, halffabrikaten en eindproducten om een stabiele en betrouwbare prestatie te garanderen.
BP157TC is een kleine, lichte, compacte drukzender die is ontworpen voor drukmeting in verschillende industriële toepassingen waar de ruimte beperkt is.het biedt hoge nauwkeurigheid en betrouwbaarheid, waardoor het ideaal is voor toepassingen waarbij nauwkeurige drukmetingen in gesloten ruimtes vereist zijn.
Productkenmerken:
1Breed meetbereik, roestvrij staalconstructie, uiteenlopende drukinterfaces
2. IP65 beschermingsniveau roestvrijstalen structuur
3. nul- en volwaardig verstelbaar
4. Hooggeprecieze, volledig roestvrij staal structuur
Toepassingen:
1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
2. Toegepaste in de scheepvaart- en luchtvaartindustrie
3Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
4Gebruikt in hydraulische en pneumatische besturingssystemen
Prestatieparameters:
| Meetbereik | 0kPa ~ 10kPa...5MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Exia IICT6 |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,05 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC |
Tips voor het bestellen:Bij het selecteren van het product moet u ervoor zorgen dat het te meten medium compatibel is met de contactdelen van het product.
2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening voor de zender niet lager zijn dan 20 VDC.
4Om een betrouwbare werking van het product te garanderen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber bedraagt -20oC tot 250oC. Wanneer de werktemperatuur van het product onder -20oC ligt, is het noodzakelijk een EPDM-O-ringverzegeling te kiezen.
6. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt deze geleverd met polyethyleen kabelmateriaal.Gelieve het in de volgorde te specificeren.
7Voor speciale eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.
Bestelgids:
| BP15X | Analoogdruktransmitter | ||||||||
| Code | Ontwerp van de structuur | ||||||||
| 5 | Packard-prop | 6 | Verzegelde directe uitgangskabel 1,5 meter | ||||||
| 7 | Mini-Hirschmann-connector | 8 | Grote Hirschmann-connector | ||||||
| Meetbereik | 0kPa ~ 200kPa...10MPa | ||||||||
| (0-X) Kpa of MPa |
X: Toont het werkelijke meetbereik aan | ||||||||
| Code | Stroomvoorziening | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | andere | ||||||||
| Code | Uitgangssignaal | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Code | Drukverbinding | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | andere ((¢50.4 Flanke) | ||||||||
| Code | Elektrische aansluiting | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel afgesloten stopcontact 1,5 meter | ||||||||
| B4 | andere | ||||||||
| Code | Druktype | ||||||||
| G | Gewichtsdruk | ||||||||
| Een | Absolute druk | ||||||||
| S | Verzegelde referentiedruk | ||||||||
Vragen:
Q: Bent u een fabrikant?
A: Ja, we zijn professionele sensor fabrikant meer dan 29 jaar!
V: Wat zijn de voordelen van keramische druktransmitters
keramische druktransmitters bieden talrijke voordelen, waaronder hoge duurzaamheid, nauwkeurigheid, een breed drukbereik, temperatuurstabiliteit, chemische compatibiliteit, langdurige stabiliteit, veiligheid,kosteneffectiviteitDeze voordelen maken ze een voorkeurkeuze voor vele industriële en milieuplicaties.
