Hoge temperatuur flens drukzender met display voor industriële toepassingen Druksensor
Productdetails
| Model-NR.: | BP93420-IIIF | Voeding: | 24VDC (12-32VDC) |
|---|---|---|---|
| uitput: | 4-20mA RS485 | Druktype: | Maatstafdruk, absoluut, verzegeld. |
| Bereik: | 0-35kpa~20Mpa | Structuurtype: | Verzender voor het doorspelen van het diafragma |
| Meetmedium: | Hoogtemperatuur Vloeistof of lucht | Nauwkeurigheidsgraad: | 0,5% |
| Vlak: | DN25 DN50 enzovoort | Maatwerk: | Ja |
| Markeren |
Druktransmitter met scherm,Hoogtemperatuurflangendruktransmitter,Industriële toepassingen Vliesdruktransmitter |
||
Productbeschrijving

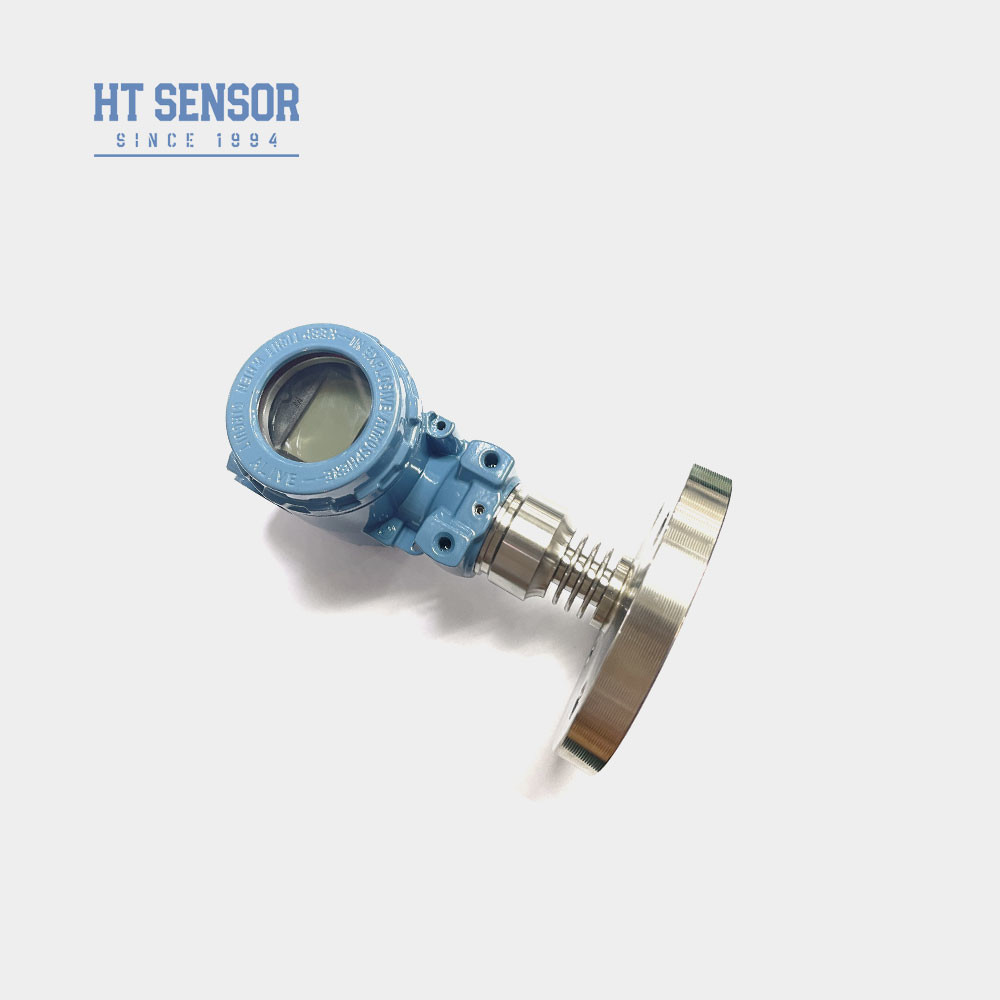

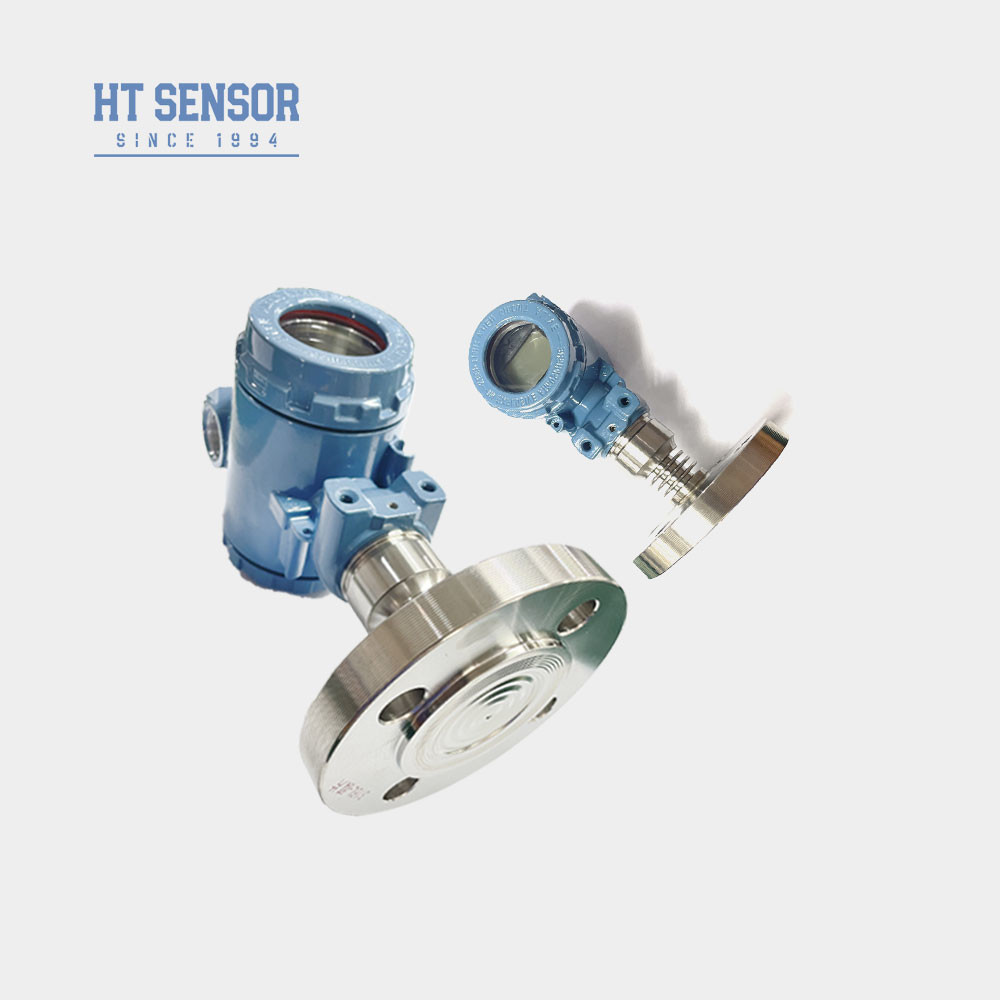

Hoogtemperatuurflangendruktransmitter met display voor industriële toepassingen
BP93420-IIIFDruktransmitter
Inleiding vanIndustriële druksensor Transmitter:
De BP93420-IIIF Hoogtemperatuurdrukzender maakt gebruik van de met olie gevulde kern van de HT-serie van siliciumresistieve folie als signaalmetingselement.De procesverbinding bestaat uit het rechtstreeks lassen van een 316L isolatie diafragma en een overeenkomstige flensDe aangepaste warmtezuiger is ontworpen om zich aan te passen aan hoge temperatuur omgevingen.het signaalverwerkingscircuit zet het sensorsignaal om in een standaarduitgangssignaal (4-20mA).
| Prestatieparameters vanIndustriële druksensor Transmitter | |
| Meetbereik | - 100 kPa... 0 kPa 35 kPa... 20 MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25°C | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70°C ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20°C tot 80°C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10g,55Hz 2kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 4 kg |
Productkenmerken vanTransmitter voor industriële druksensoren:
- 1. Custom breed meetbereik, een verscheidenheid aan drukinterface opties
2. Een verscheidenheid aan uitgangssignaalopties
3. knop verstelbaar nul en volle schaal
4. Hoog nauwkeurige, meerdere aseptische procesverbinding
Toepassingen vanTransmitter voor industriële druksensoren:
- Geschikt voor niet-corrosieve gas- en vloeistofmetingen van 316L.
- Gebruikt voor aseptische verwerking in de medische, biofarmaceutische, voedselhygiëne en andere industrieën.
- Het wordt gebruikt in de papier- en chemische industrie, evenals in rioolwater en dranken.
| Uitgangssignaal ofTransmitter voor industriële druksensoren | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V |
| Tips voor het bestellenfIndustriële druktransmitter |
- 1. Verificatie van de compatibiliteit: bij het selecteren van het product moet u ervoor zorgen dat het geteste medium compatibel is met het contactdeel van het product.
- 2.Het diafragma is een belangrijk onderdeel, niet beschadigen de diafragma vervorming.
- 3. Blikbescherming: Om een betrouwbare werking van het product te garanderen, wordt u geadviseerd om op locatie blikbeschermingsapparatuur te installeren en ervoor te zorgen dat het product en de voeding betrouwbaar zijn geaard.
- 4. Kabelopties: De standaardkabellengte is nul en er zijn drie kabelmaterialen om uit te kiezen.Indien een ander kabelmateriaal vereist is, vermeld het in het bestelformulier.
- 5Speciale eisen: In geval van sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of RF-interferentie en andere speciale eisen, moet u dit in de bestelling vermelden.
| Bestelgids vanIndustriële druksensor Transmitter | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
| IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
| IN | Airconditioning speciale drukzender | |||||||
| IC | Hoogtemperatuurdruktransmitter | |||||||
| IQ/IQT | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
| Meetbereik | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
Veelgestelde vragen:
1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Onze druksensor-zenders worden gekenmerkt door hoge precisie, duurzaamheid en uitstekende prestaties, met de mogelijkheid tot aanpassing.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen via onze OEM- en ODM-diensten.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten hebben de capaciteit om tot 30.000 druk sensor zenders per maand te produceren, zodat we kunnen voldoen aan grootschalige bestellingen.Het is raadzaam om vooraf contact op te nemen met ons verkoopteam voor een soepele productie- en leveringsschema..
4. V: Wat is de typische levertijd?
A: Standaardmodellen hebben meestal een levertijd van 5 tot 8 werkdagen, terwijl aangepaste producten kunnen variëren.
5. V: Hoe zijn de producten geprijsd?
A: We bieden concurrerende prijzen met kortingen voor bulkorders of langetermijnpartnerschappen.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze producten hebben een garantie van 24 maanden vanaf de verzenddatum, en onze after-sales service zorgt voor snelle reacties binnen 24 uur, samen met online ondersteuning voor afstandsopdrachten
