Inleiding vanIndustriële druksensor Transmitter:

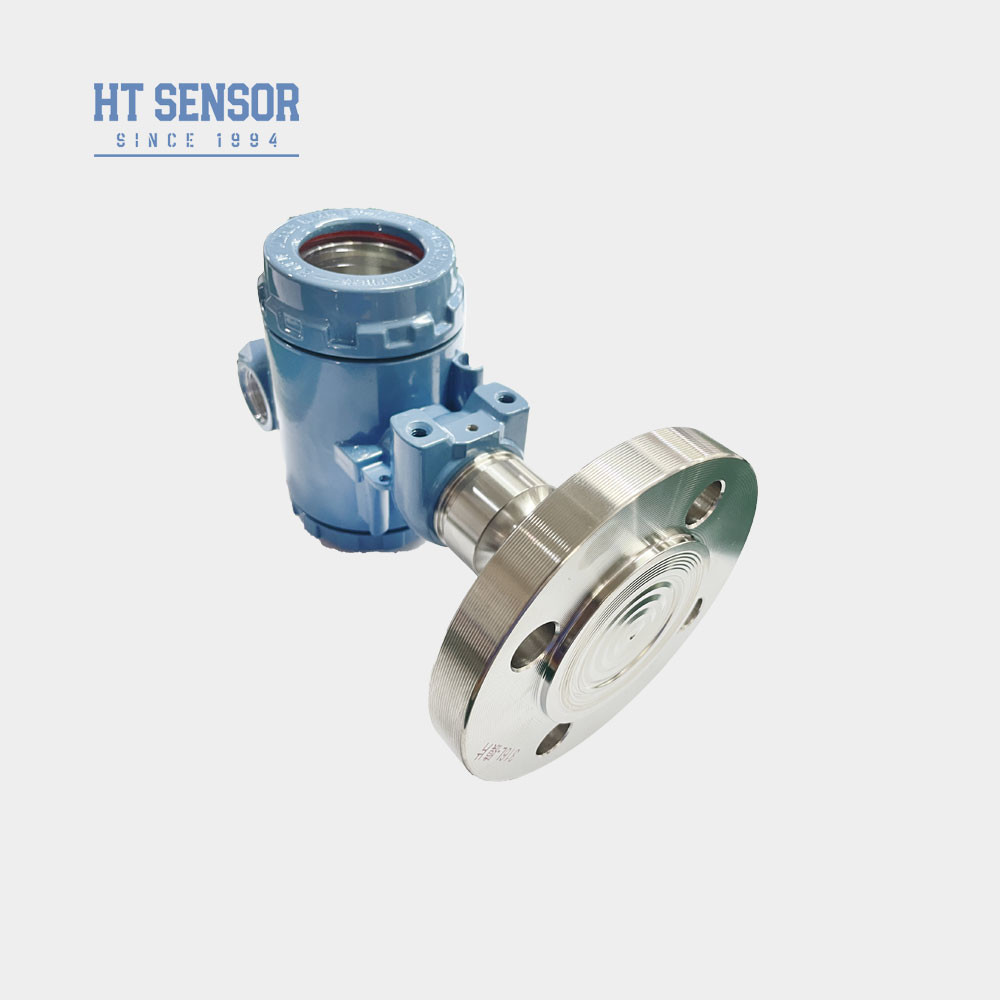

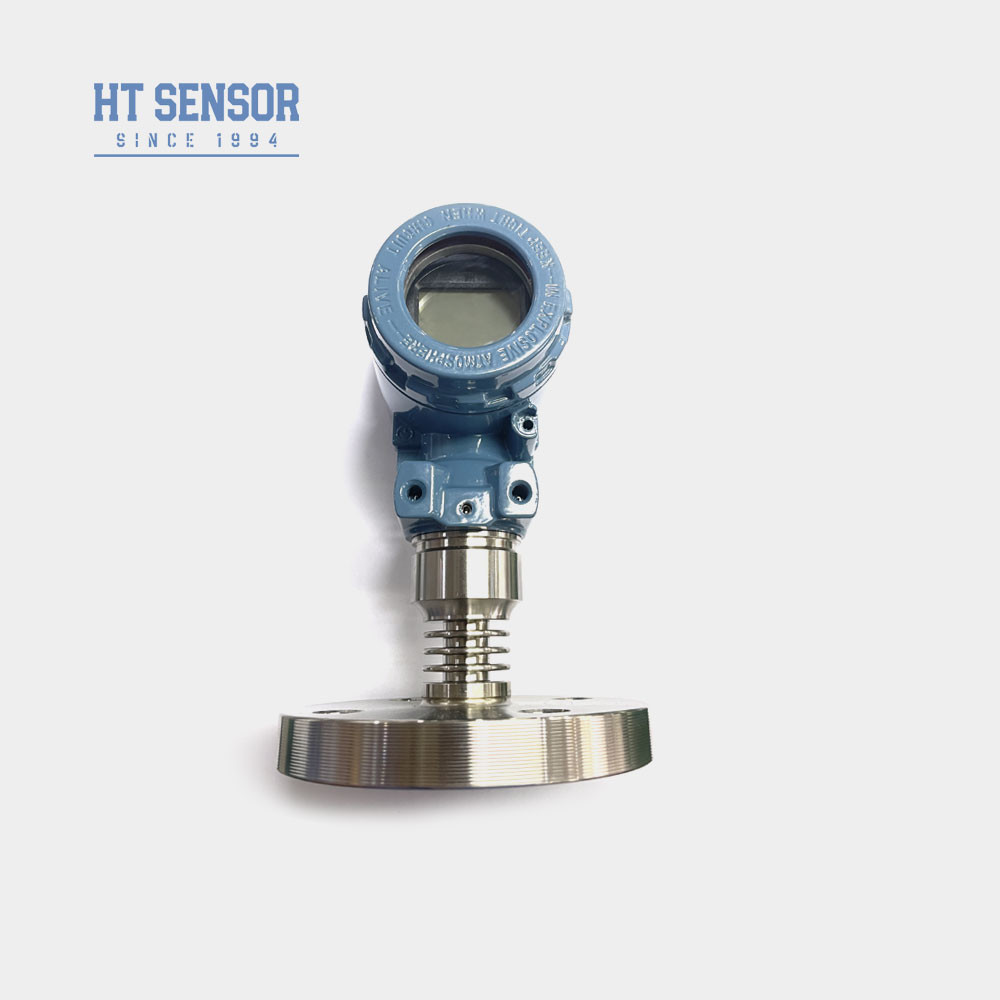

De BP93420-III-F-drukzender maakt gebruik van de met olie gevulde kern van de HT-reeks siliciumresistieve folie als signaalmetingselement.De procesverbinding omvat het rechtstreeks lassen van een 316L isolatie diafragma en een overeenkomstige flensDe aangepaste warmtezuiger is ontworpen om zich aan te passen aan hoge temperatuur omgevingen.het signaalverwerkingscircuit zet het sensorsignaal om in een standaarduitgangssignaalEr zijn strenge tests en verouderingsscreening van onderdelen, halffabrikaten en eindproducten uitgevoerd om een stabiele en betrouwbare prestatie van de zender te garanderen.
| Prestatieparameters vanIndustriële druksensor Transmitter |
| Meetbereik |
- 100 kPa... 0 kPa 35 kPa... 20 MPa |
| Druktype |
Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting |
≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25°C |
±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis |
0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit |
± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Temperatuurverschuiving op volle schaal |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Frequentie-respons |
2.4Khz |
| Compensatietemperatuur |
0-70°C ((≤10mpa, aanpasbaar) |
| Werktemperatuur |
-20°C tot 80°C |
| Bergingstemperatuur |
-40°C tot 120°C |
| Vibratie |
10g,55Hz 2kHz |
| Huismateriaal |
304,316L |
| Materiaal van het diafragma |
316L |
| Isolatieweerstand |
100MΩ 100VDC |
| Beschermingscategorie |
IP65 |
| O-ring zegel |
Fluorrubber |
| Gewicht |
~ 4 kg |
Productkenmerken vanTransmitter voor industriële druksensoren:
- 1. Breed meetbereik,verschillende drukinterface-opties
- 2Verscheidene uitgangssignaalopties
- 3. Verstelbare nul- en volle schaal
- 4.Hoge nauwkeurigheid,meerdere steriele procesverbindingen
Toepassingen vanTransmitter voor industriële druksensoren:
- Geschikt voor het meten van niet-corrosieve gassen en vloeistoffen met 316L.
- Medische, biofarmaceutische en voedselhygiëne industrieën voor steriele verwerking.
- Gebruikt in de papier- en chemische industrie, evenals voor het niveau van rioolwater en drank.
| Uitgangssignaal ofTransmitter voor industriële druksensoren |
Voedingsspanning |
Uitvoertype |
| 4 tot en met 20 mA |
12~30VDC |
2 draden /3 draad |
2/3/4 draad |
| 0/1 tot en met 5 V |
| Tips voor het bestellenfIndustriële druktransmitter |
- 1. Zorg voor compatibiliteit: bij het selecteren van een product moet u bevestigen of het te testen medium compatibel is met de contactonderdelen van het product.
- 2. Explosiebestendige producten: Let op dat de producten voldoen aan het inherente veiligheidsexplosiebestendige certificaat CNEX.
3. Blikbescherming: Om een betrouwbare werking van het product te garanderen, wordt u geadviseerd om op locatie blikbeschermingsapparatuur te installeren en ervoor te zorgen dat het product en de voeding betrouwbaar zijn geaard.
4Dit product wordt geleverd zonder kabel, indien nodig, kunt u communiceren met het bedrijf personeel, en vermeld in de bestelling.
5Bijzondere voorschriften: bij sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente storingen en andere bijzondere voorschriften:Gelieve te informeren en in de order te vermelden.
| Bestelgids vanIndustriële druksensor Transmitter |
| BP93420XX |
Druktransmitter |
| |
Code |
Ontwerp van de structuur |
| IB |
Algemene druktransmitter |
IX |
Toon druktransmitter |
| IE |
Schokbestendige luchtvaartdrukzender |
IIC/III |
Industrial General/ Display Druktransmitter |
| Indien |
Vochtdichte drukzender |
IIE/IIIE |
Algemene/displaydruktransmitter |
| IN |
Airconditioning speciale drukzender |
|
|
| IC |
Hoogtemperatuurdruktransmitter |
|
|
| IQ/IQT |
Grote diafragma/hoogtemperatuurdruktransmitter |
|
|
| |
Meetbereik |
- 100kPa... 0kPa ~ 35kPa... 3.5MPa |
| (0-X) Kpa of MPa |
X: geeft het werkelijke meetbereik aan |
| |
Code |
Stroomvoorziening |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
andere |
| |
Code |
Uitgangssignaal |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Drukverbinding |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
andere |
| |
Code |
Elektrische aansluiting |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Afgesloten kabeluitgang |
| B4 |
2088 Industriële behuizing |
| B5 |
2088 Industriële behuizing met display |
| B6 |
andere |
| |
Code |
Druktype |
| G |
Gewichtsdruk |
| Een |
Absolute druk |
| S |
Verzegelde referentiedruk |
Veelgestelde vragen:
1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen tot 30.000 druksensor-zenders per maand produceren, dus we zijn volledig in staat om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC-netwerk is altijd beschikbaar.
