DN25 Hoogtemperatuurdiafragma-druksensor voor industriële toepassingen

Basisinformatie
Plaats van herkomst: Baoji, China.
Merknaam: HT SENSOR
Certificering: ISO9001
Modelnummer: BP93420-IIIFL
Min. bestelaantal: 1
Prijs: negotiable
Verpakking Details: Standaard exportpakket
Levertijd: 5-8 werkdagen
Betalingscondities: Western Union, L/C, T/T
Levering vermogen: 5000 stuks/maand
Gedetailleerde informatie
Model nr.: BP93420-IIIFL Stroomvoorziening: 12-32VDC
uitput: 4-20mA met LCD- of LED-display Druktype: Meting van de druk, absolute druk, verzegelde druk
Bereik: 0-35kpa~20Mpa Structuretype: Transmitter voor drukgevoel van het diafragma
Metingsmedium: Vloeistof, gas, dranklijm enzovoort. Genauigheidsgraad: 00,5%
IP-classificatie: IP65 Aanpassing: OEM en ODM
Markeren:

Hoogtemperatuur-diafragma-druksensor

,

Industriële toepassingen Spuitdiafragma druk sensor

,

DN25 Flussdruksensor voor het diafragma


Productomschrijving

DN25 Hoogtemperatuur-diafragma-druksensor voor industriële toepassingen

BP93420-IIIFL-druktransmitter


Invoering van een druksensor voor het diafragma:


De BP93420-III-FL-drukzender maakt gebruik van de met olie gevulde kern van de HT-serie siliciumresistieve folie als signaalmetingselement.De procesverbinding omvat het rechtstreeks lassen van een 316L isolatie diafragma en een overeenkomstige flensDe aangepaste warmtezuiger is ontworpen om zich aan te passen aan hoge temperatuur omgevingen.het signaalverwerkingscircuit zet het sensorsignaal om in een standaarduitgangssignaalEr zijn strenge tests en verouderingsonderzoeken van de onderdelen, halffabrikaten en eindproducten uitgevoerd om de stabiele en betrouwbare prestaties van de zender te garanderen.



Prestatieparameters
Meetbereik - 100 kPa... 0 kPa 35 kPa... 1 MPa
Druktype Meting van de druk, absolute druk, verzegelde druk
Overbelasting ≤ 1,5 keer het nominale bereik
Precisiteit @ 25°C ±0,25% (typisch) ±0,5% (maximaal)
Herhaalbaarheid en hysteresis 0.02% F.S. (Type) 0.05% F.S. (Max.)
Langetermijnstabiliteit ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal)
Temperatuurverschuiving van het nulpunt ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa)
Temperatuurverschuiving op volle schaal ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa)
Frequentie-respons 2.4Khz
Compensatietemperatuur 0-70°C ((≤10mpa, aanpasbaar)
Werktemperatuur -20°C tot 80°C
Bergingstemperatuur -40°C tot 120°C
Vibratie 10g,55Hz 2kHz
Huismateriaal 304,316L
Materiaal van het diafragma 316L
Isolatieweerstand 100MΩ 100VDC
Explosiebestendige classificatie Ex ia IIC T6 Ga
Beschermingscategorie IP65
O-ring zegel Fluorrubber
Gewicht ~ 4 kg





Productkenmerken vanmet een druksensor voor het diafragma:

  • 1. Breed meetbereik,verschillende drukinterface-opties
  • 2Verscheidene uitgangssignaalopties
  • 3. Verstelbare nul- en volle schaal
  • 4.Hoge nauwkeurigheid,meerdere steriele procesverbindingen


Toepassingen vanmet een druksensor voor het diafragma:

  • Geschikt voor het meten van niet-corrosieve gassen en vloeistoffen met 316L.
  • Medische, biofarmaceutische en voedselhygiëne industrieën voor steriele verwerking.
  • Gebruikt in de papier- en chemische industrie, evenals voor het niveau van rioolwater en drank.
Uitgangssignaal ofmet een druksensor voor het diafragma Voedingsspanning Uitvoertype
4 tot en met 20 mA 12~30VDC 2/3/4 draad
0~10/20mA
3 draad
0/1 tot en met 5 V
0/1 ~ 10V
0.5 tot en met 4,5 V 5VDC
RS485 communicatieprotocol 3.6 ~ 30V / batterij 4 draden

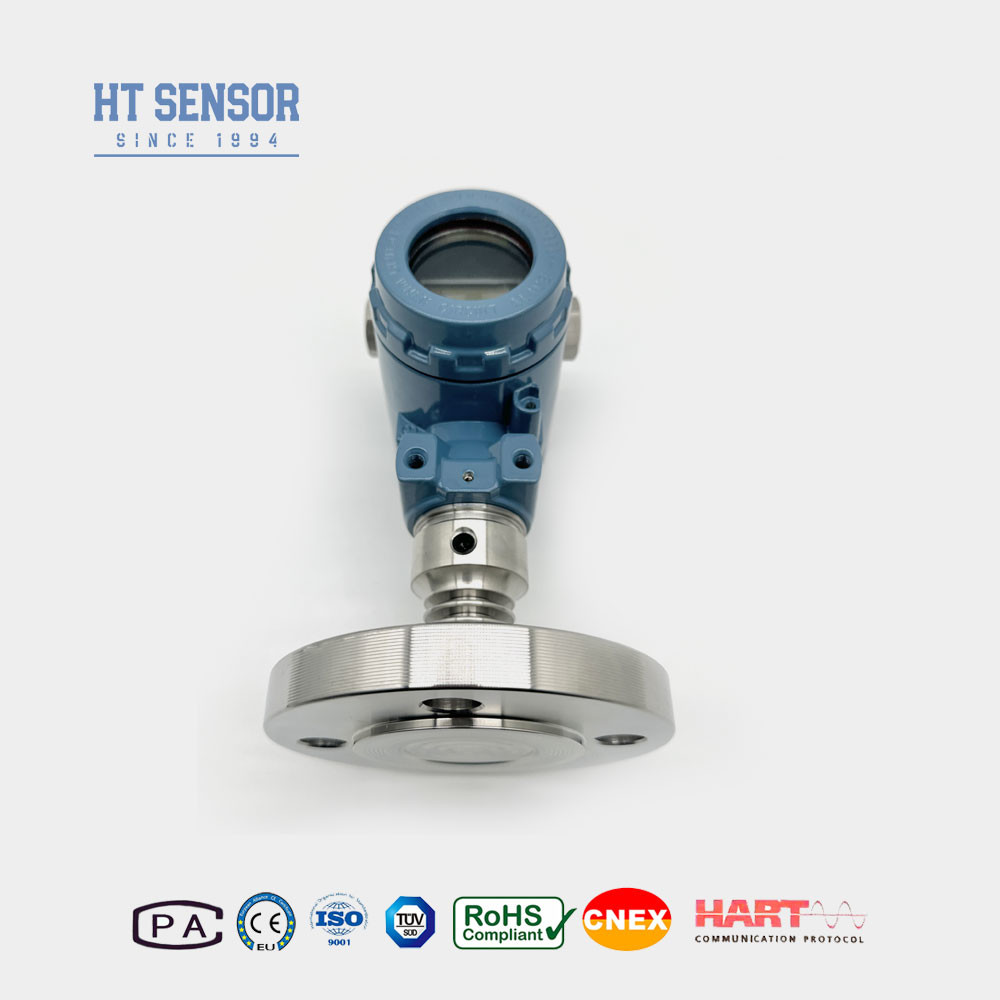

 DN25 Hoogtemperatuurdiafragma-druksensor voor industriële toepassingen 0

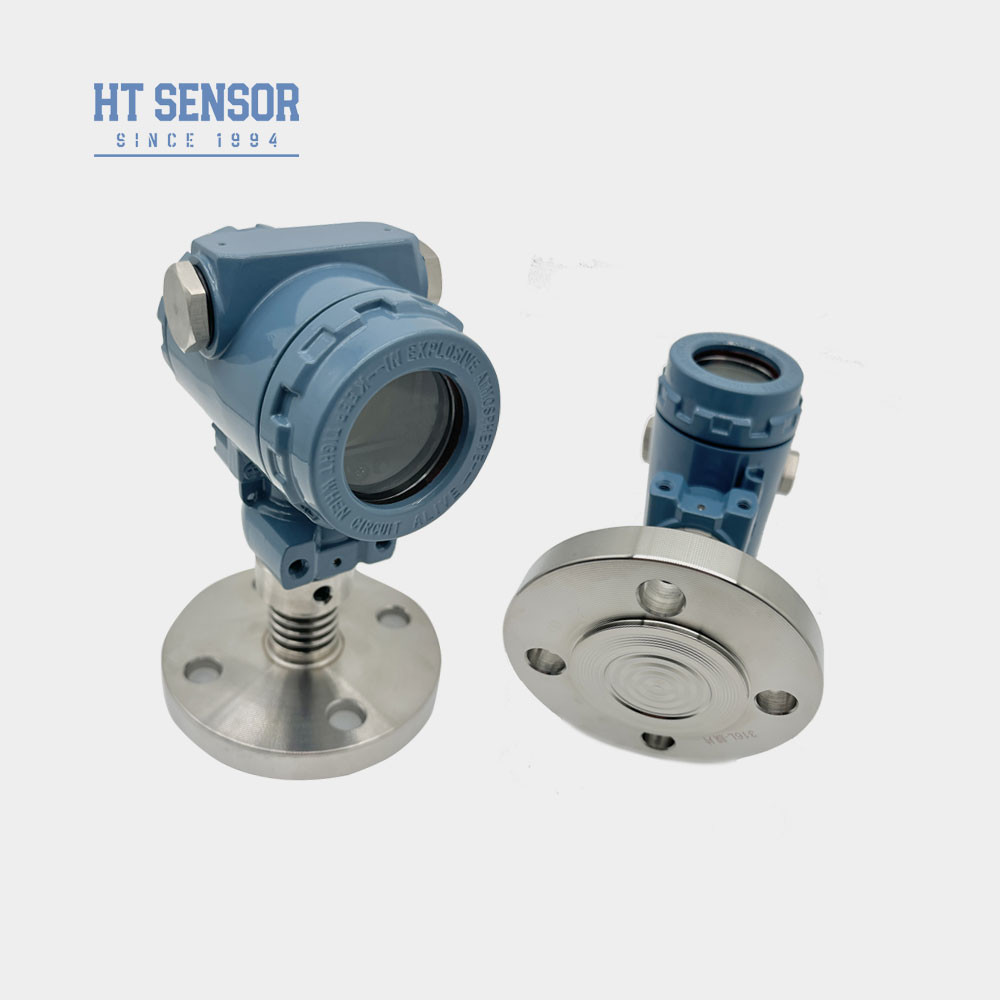

DN25 Hoogtemperatuurdiafragma-druksensor voor industriële toepassingen 1
DN25 Hoogtemperatuurdiafragma-druksensor voor industriële toepassingen 2
Tips voor het bestellenfmet een druksensor voor het diafragma
  • 1Bij het selecteren van een product moet u ervoor zorgen dat het testmedium compatibel is met het contactdeel van het product.
  • 2Bij het plaatsen van een bestelling dient u er rekening mee te houden dat explosiebestendige producten geen digitaal display bevatten.
  • 3Bij bestelling van een zender met een LCD- of LED-displaykop mag de stroomvoorziening van de zender niet lager zijn dan 20 VDC.
  • 4Om de betrouwbare werking van het product te waarborgen,het wordt aanbevolen dat gebruikers op het terrein bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voedingsbron betrouwbaar geaard zijn..
  • 5. O-ringen van fluorrubber hebben een nominale werktemperatuur van - 20 °C tot 250 °C. Wanneer de werktemperatuur onder - 20 °C valt, moeten EPDM-O-dichtingsringen worden gekozen.
  • 6De kabel is niet voorzien van een standaardkabel. Als u een kabel nodig heeft, zijn er drie materialen om uit te kiezen.polyethyleen kabelmaterialen worden standaard gebruikt.Als er verschillende kabelmaterialen vereist zijn, vermeld dit dan in uw bestelformulier.
  • 7.In geval van bijzondere vereisten zoals sterke trillingen, onmiddellijke impact, sterke elektromagnetische of radiofrequente interferentie, informeer ons en vermeld dit in uw bestelling.

Bestelgids vanmet een druksensor voor het diafragma
BP93420XX Druktransmitter
  Code Ontwerp van de structuur
IB Algemene druktransmitter IX Toon druktransmitter
IE Schokbestendige luchtvaartdrukzender IIC/III Industrial General/ Display Druktransmitter
Indien Vochtdichte drukzender IIE/IIIE Algemene/displaydruktransmitter
IN Airconditioning speciale drukzender
IC Hoogtemperatuurdruktransmitter
IQ/IQT Grote diafragma/hoogtemperatuurdruktransmitter
  Meetbereik - 100kPa... 0kPa ~ 35kPa... 3.5MPa
(0-X) Kpa of MPa X: geeft het werkelijke meetbereik aan
  Code Stroomvoorziening
D1 24VDC
D2 5VDC
D3 andere
  Code Uitgangssignaal
S1 4~20mADC S5 0~20mADC
S2 1 ~ 5VDC S6 0~10VDC
S3 0~5VDC S7 0.5~4.5VDC
S4 0~10mADC
  Code Drukverbinding
J1 M20x1.5
J2 G1/2
J3 G1/4
J4 7/16-20UNF
J5 andere
  Code Elektrische aansluiting
B1 Hirschmann
B2 PG7 Plug
B3 Afgesloten kabeluitgang
B4 2088 Industriële behuizing
B5 2088 Industriële behuizing met display
B6 andere
  Code Druktype
G Gewichtsdruk
Een Absolute druk
S Verzegelde referentiedruk
Hengtong 4-20mA Sanitary Clamp Type Smart Pressure Transmitter

DN25 Hoogtemperatuurdiafragma-druksensor voor industriële toepassingen 4DN25 Hoogtemperatuurdiafragma-druksensor voor industriële toepassingen 5


Vragen en vragen vaneen druksensor voor het diafragma:



1. V: Wat zijn de kenmerken van uw druk sensor zenders?

A: Onze druksensor-zenders worden gekenmerkt door hoge precisie, duurzaamheid en uitstekende prestaties, met de mogelijkheid tot aanpassing.



2. V: Kan ik speciale specificaties aanpassen?

A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen via onze OEM- en ODM-diensten.



3V: Wat is uw productiecapaciteit?

A: Onze productiefaciliteiten hebben de capaciteit om tot 30.000 druksensor-zenders per maand te produceren, zodat we grootschalige bestellingen kunnen vervullen.Het is raadzaam om vooraf contact op te nemen met ons verkoopteam voor een soepele productie- en leveringsschema..



4. V: Wat is de typische levertijd?

A: Standaardmodellen hebben meestal een levertijd van 5 tot 8 werkdagen, terwijl aangepaste producten kunnen variëren.



5. V: Hoe zijn de producten geprijsd?

A: We bieden concurrerende prijzen met kortingen voor bulkorders of langetermijnpartnerschappen.



6. V: Wat is de garantie van uw producten? En naverkoopservice?

A: Onze producten worden vanaf de verzenddatum voorzien van een garantie van 24 maanden, en onze after-sales service zorgt voor snelle reacties binnen 24 uur, samen met ondersteuning van instructies op afstand via het PC-netwerk.
